两级圆柱齿轮减速传动装置结构设计

项目分类:变速器 发布时间:2026-05-21 ID:1150453
  • 两级圆柱齿轮减速传动装置结构设计
  • 两级圆柱齿轮减速传动装置结构设计
  • 两级圆柱齿轮减速传动装置结构设计
  • 两级圆柱齿轮减速传动装置结构设计
  • 两级圆柱齿轮减速传动装置结构设计
  • 两级圆柱齿轮减速传动装置结构设计
  • 两级圆柱齿轮减速传动装置结构设计
  • 两级圆柱齿轮减速传动装置结构设计
  • 两级圆柱齿轮减速传动装置结构设计
  • 两级圆柱齿轮减速传动装置结构设计
  • 两级圆柱齿轮减速传动装置结构设计
  • 两级圆柱齿轮减速传动装置结构设计
  • 两级圆柱齿轮减速传动装置结构设计
  • 两级圆柱齿轮减速传动装置结构设计
  • 两级圆柱齿轮减速传动装置结构设计
  • 两级圆柱齿轮减速传动装置结构设计
  • 两级圆柱齿轮减速传动装置结构设计
  • 两级圆柱齿轮减速传动装置结构设计

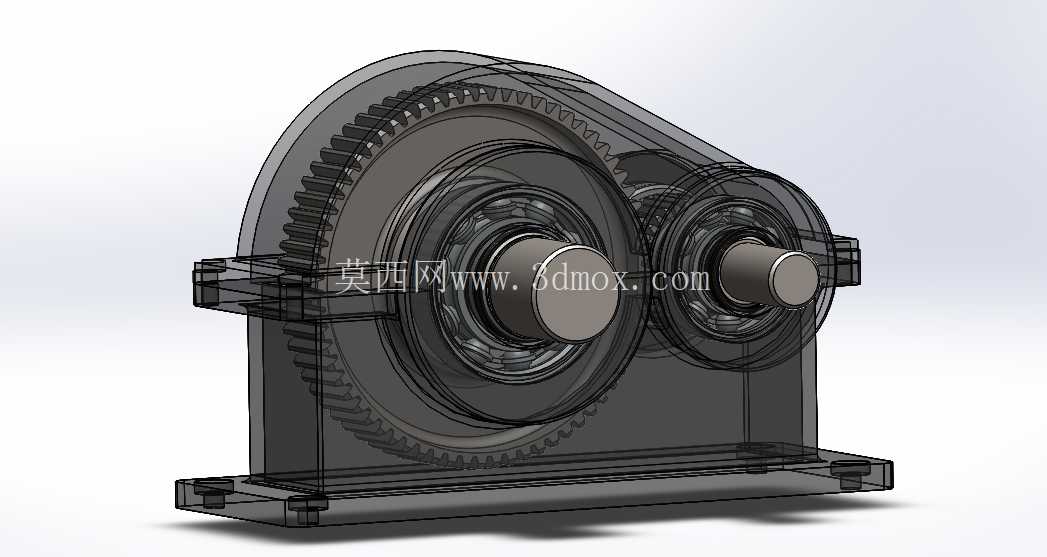

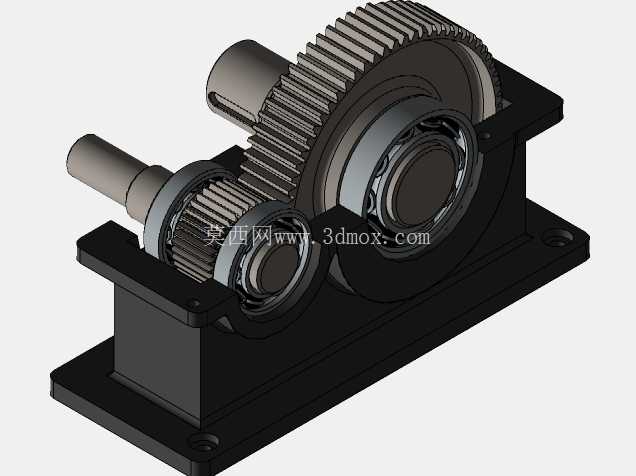

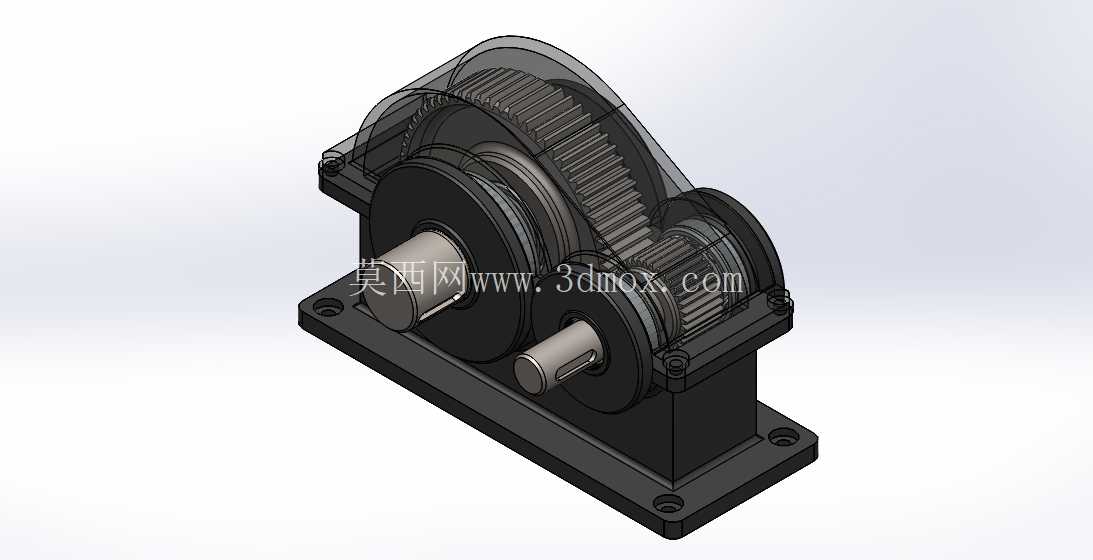

  这套两级齿轮传动的减速装置,核心应用场景覆盖中小功率工业传动链路,常见于轻工输送线、小型机床进给机构、农用辅助设备的动力匹配环节,作用是把原动机输出的高转速低扭矩动力,经过两级齿轮副的啮合减速,转换为作业端需要的低转速大扭矩输出,同时保证传动过程的同轴度与运行稳定性。从结构设计逻辑来看,采用两级直齿圆柱齿轮传动布局,输入轴与输出轴平行布置,这种布局的优势在于加工装配难度低,齿轮啮合的轴向力可以忽略,箱体不需要额外设置承受轴向载荷的轴承结构,能有效压缩整体制造成本。

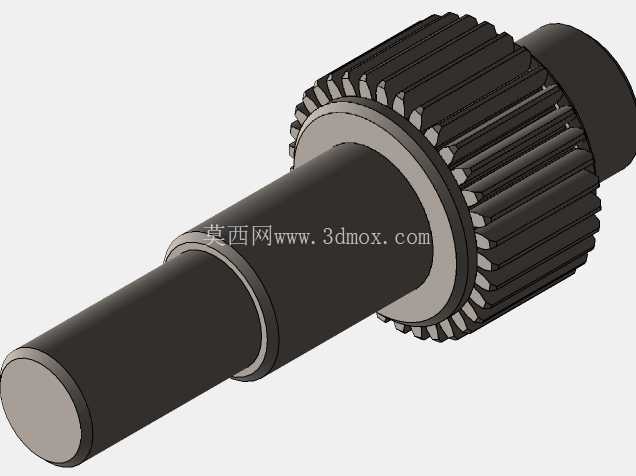

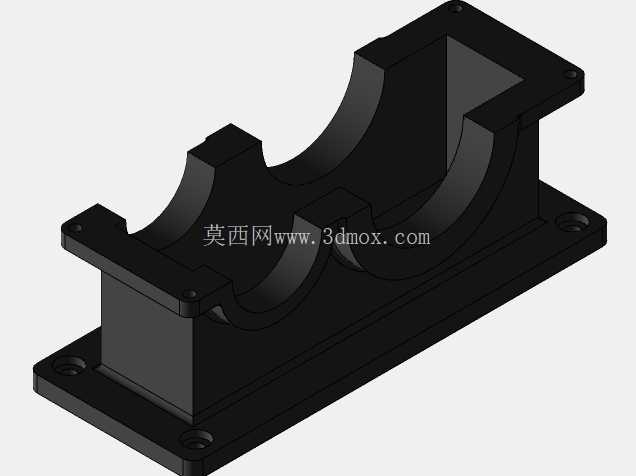

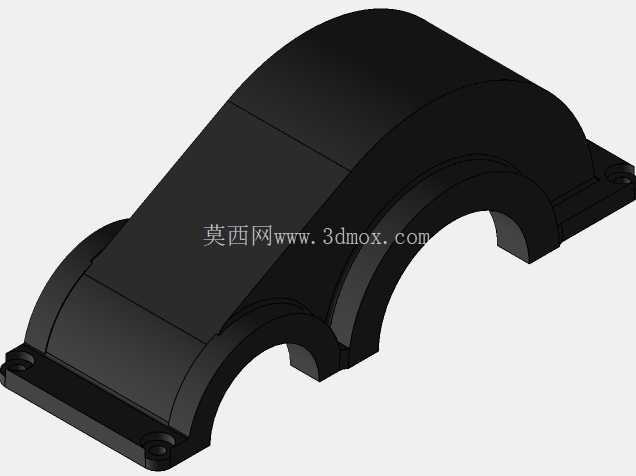

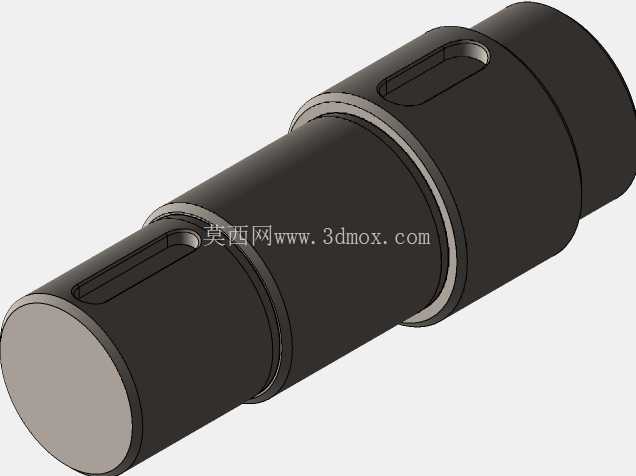

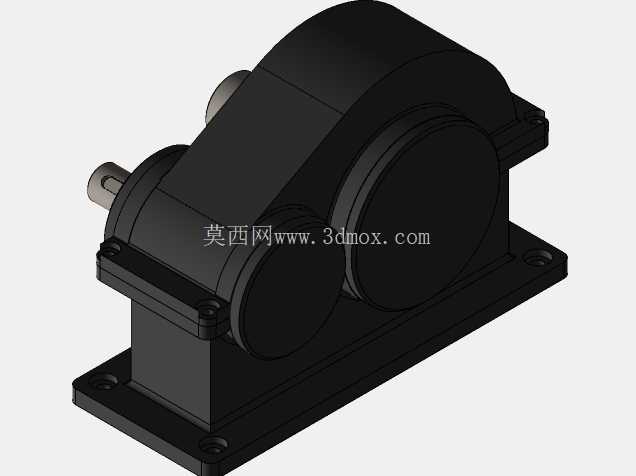

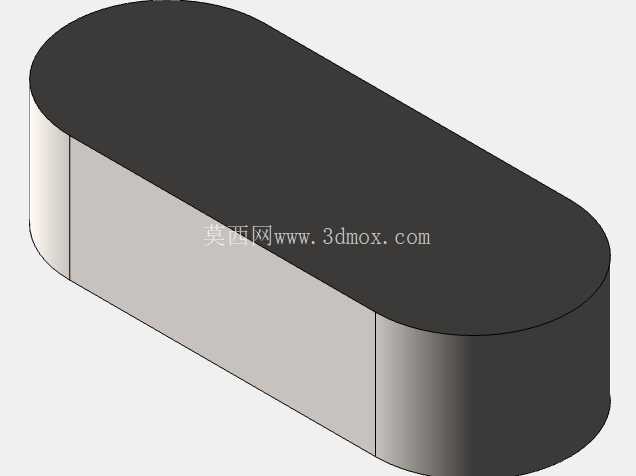

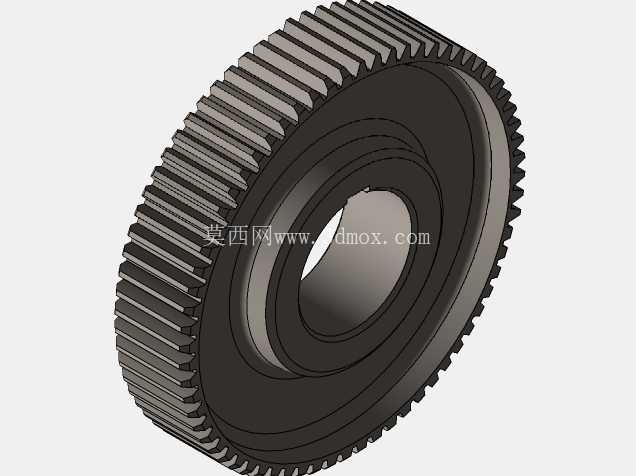

  高速级齿轮选用较小模数,匹配高转速下的传动平稳性需求,低速级齿轮采用更大模数,应对大扭矩传递下的轮齿强度要求,各级齿轮的齿数比经过匹配计算,保证总传动比落在常用中小功率减速场景的适配区间,避免单级减速带来的齿轮径向尺寸过大问题。箱体采用剖分式底座结构,底部设置带安装孔的一体式安装法兰,四个安装孔的位置公差经过严格约束,保证装置安装到设备机架时的轴系平行度,不会因为安装偏差导致齿轮偏载、轮齿异常磨损。输入输出轴均伸出箱体外侧,轴端加工有标准键槽,可直接通过平键连接联轴器、带轮或者链轮,不需要额外做轴端改造,适配绝大多数常规传动连接形式。

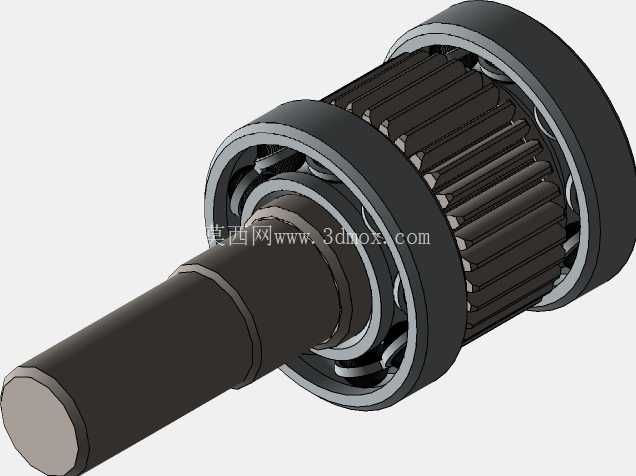

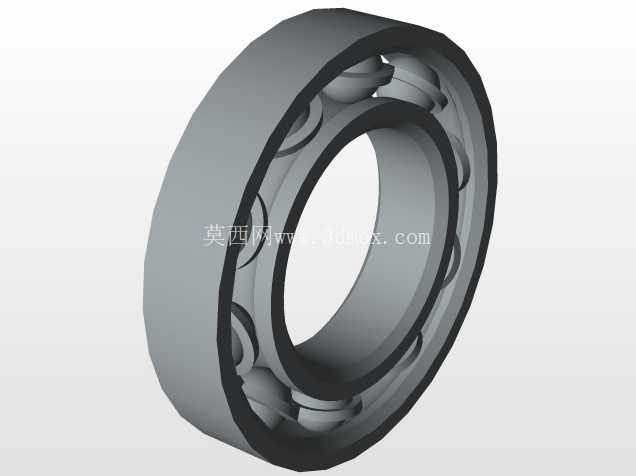

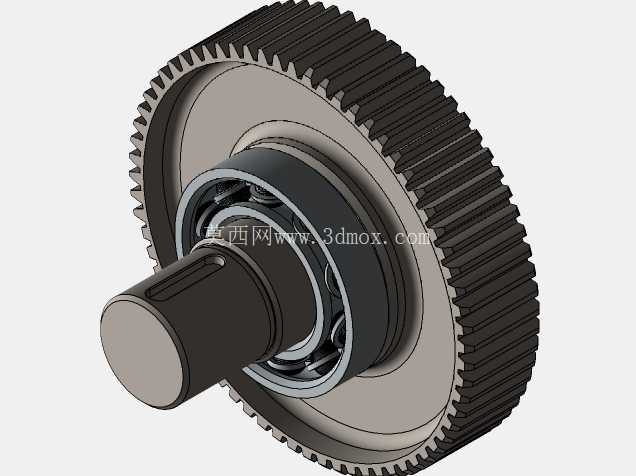

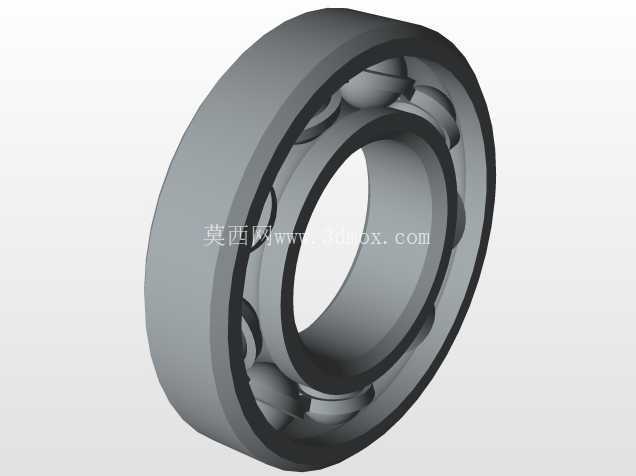

  轴承选用深沟球轴承,分别布置在每根轴的两端支撑位置,轴承端盖通过螺栓固定在箱体侧壁,既可以约束轴系的轴向窜动,也能起到密封箱体内部润滑脂的作用,防止运行过程中润滑介质泄漏,同时阻挡外部粉尘进入啮合区域。箱体内腔预留有足够的储油空间,齿轮下半部分浸入润滑脂中,运转时可以通过齿轮的带油作用实现啮合面的自动润滑,不需要额外设置复杂的强制润滑回路,降低了日常维护的工作量。从安装边界来看,整体外形呈长方体结构,底座安装面为平整加工面,输入轴与输出轴的中心高经过统一设计,能和常规标准机架的安装尺寸直接匹配,不需要额外加工过渡安装板。轴伸长度控制在合理范围,既保证连接部件有足够的配合长度,也不会因为轴伸过长导致轴端挠度变大,影响传动平稳性。齿轮与箱体内壁之间预留有足够的安全间隙,避免运转过程中齿轮和箱体发生剐蹭,同时也给润滑脂的流动留出空间,保证啮合面能持续得到润滑。整套结构的设计思路完全围绕实用化展开,没有冗余的装饰性结构,所有部件的尺寸都经过强度校核:轮齿的弯曲强度、接触强度满足额定载荷下的长期运行要求,轴的扭转强度、挠度满足传动精度要求,箱体的壁厚满足支撑刚度要求,不会因为长期受载出现箱体变形导致轴系错位。

  在实际选型应用中,这类两级减速装置可以匹配0.5-3kW功率段的原动机,输出转速可以根据传动比调整,适配不同作业端的转速需求,相比蜗轮蜗杆减速结构,它的传动效率更高,长期运行的能耗更低;相比行星减速结构,它的成本更低,维护更方便,对使用环境的要求也更宽松,在常规工业环境下不需要做特殊防护就能稳定运行。装配过程中,只需要按照轴系组件、齿轮、轴承、端盖的顺序依次装配,调整好齿轮侧隙之后就可以合箱固定,对装配人员的技能要求不高,适合批量生产装配。日常维护只需要定期检查轴承端盖的密封情况,补充或者更换箱体内的润滑脂,检查安装螺栓的紧固情况即可,不需要复杂的维护工序。
