钢带传动用单排齿链轮结构设计

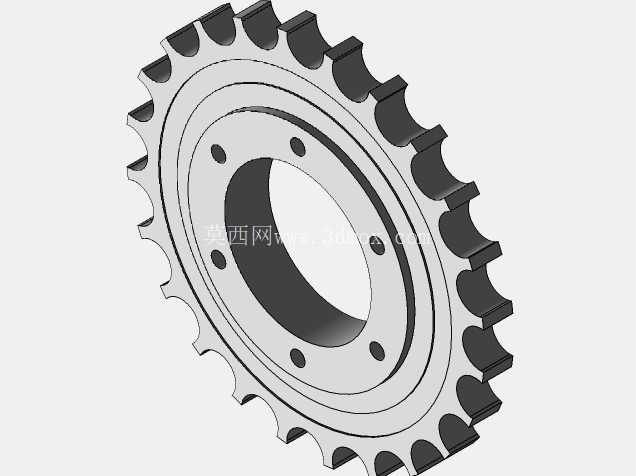

　　这款链轮主要适配钢带输送类设备的传动场景，在连续式生产线的钢带驱动单元、轻型物料输送线的张紧传动段都能见到这类零件的应用，和常规滚子链链轮不同，它的齿形轮廓是针对钢带啮合特性做的适配，不会像传动链条链轮那样有深的滚子容纳槽，齿顶的过渡圆弧做了钝化处理，避免长期运行过程中刮伤钢带表面，影响钢带的使用寿命。从结构上看，它采用了辐板式中空设计，中心的安装孔周边均匀分布了四个螺栓过孔，用来和传动轴端的连接法兰做锁紧固定，这种安装方式相比键连接的单孔链轮，同轴度保持能力更好，大扭矩传动时不会出现孔轴配合打滑的问题，适合中高速连续运转的输送工况。

　　齿部的节距参数是按照配套钢带的冲孔间距做的匹配，每个齿的啮合面都做了等距修形，运转时齿面和钢带孔壁的接触是渐进式的，不会出现刚性冲击，能有效降低钢带运行时的振动和噪音，在食品包装线的钢带输送段、电子元件烘干线的钢带传动单元，这种低冲击的链轮结构能大幅减少钢带的疲劳损伤，降低日常维护的备件更换频率。设计过程中首先考虑的是安装边界的适配，链轮的外径尺寸是根据传动比要求确定的，中心安装孔的直径要匹配常用的输送线驱动轴轴径，四个安装孔的分布圆直径做了标准化处理，能和市面上多数同规格的钢带驱动法兰直接互换，不需要额外做连接转接件。

　　齿部的厚度比配套钢带的宽度窄2mm左右，安装时链轮两侧和钢带挡边之间预留有均匀的间隙，避免运行过程中钢带跑偏时和链轮侧面发生硬摩擦。链轮的中心通孔做了倒角处理，安装时能快速套入轴端定位台阶，不需要反复调整对中位置，四个螺栓过孔的孔径比配套螺栓大0.2mm，给安装时的位置微调留出了余量，就算法兰端的螺纹孔有轻微的位置度偏差，也能顺利完成锁紧固定。从受力角度看，这类链轮在运行时主要承受的是钢带的张紧拉力和啮合时的圆周力，辐板的厚度是按照额定传动扭矩做的强度校核，在1.2倍过载工况下不会出现辐板变形的问题，齿根位置做了圆角过渡，避免应力集中导致的断齿问题，就算输送线出现短暂的卡滞过载，齿部也不会出现脆性断裂。和普通输送链轮相比，这款链轮的齿面粗糙度要求更高，因为要和钢带直接接触，粗糙的齿面会加速钢带孔位的磨损，所以齿面的加工纹理方向是和啮合运动方向一致的，能减少啮合时的摩擦阻力。在实际设备布局中，这类链轮通常成对使用，一个作为主动驱动轮安装在减速电机输出端，一个作为从动张紧轮安装在输送线的另一端，张紧轮的安装座通常配有长条形调节孔，用来调整两个链轮之间的中心距，实现钢带张紧度的调节，这款链轮的端面平面度控制在0.1mm以内，安装后不会出现端面跳动过大导致的钢带跑偏问题，不需要额外加设防偏挡轮就能保证钢带平稳运行。

　　针对不同的使用场景，链轮的材质可以做对应调整，在普通干燥工况下用45号钢做调质处理就能满足使用要求，在有腐蚀的工况下可以换成不锈钢材质，在需要轻量化的设备上也可以用高强度工程塑料加工，但齿形的啮合参数是统一的，不需要因为材质变化调整齿形轮廓。设计时还考虑了维护便利性，链轮的整体结构没有复杂的曲面，不管是机加工还是后期做表面处理都很方便，齿部磨损后可以直接整体更换，不需要拆卸周边的其他防护部件，四个螺栓的锁紧位置都预留了扳手操作空间，日常更换时不需要特殊的专用工具，普通的内六角扳手就能完成拆装作业。在传动精度方面，这款链轮的齿距累积误差控制在很小的范围内，运行时的线速度波动很小，用在需要定距输送的工位上，比如钢带式的物料分拣线、定长裁切输送段，能保证输送位置的准确性，不会因为链轮的齿距误差导致输送长度偏差，影响后续工位的加工精度。
