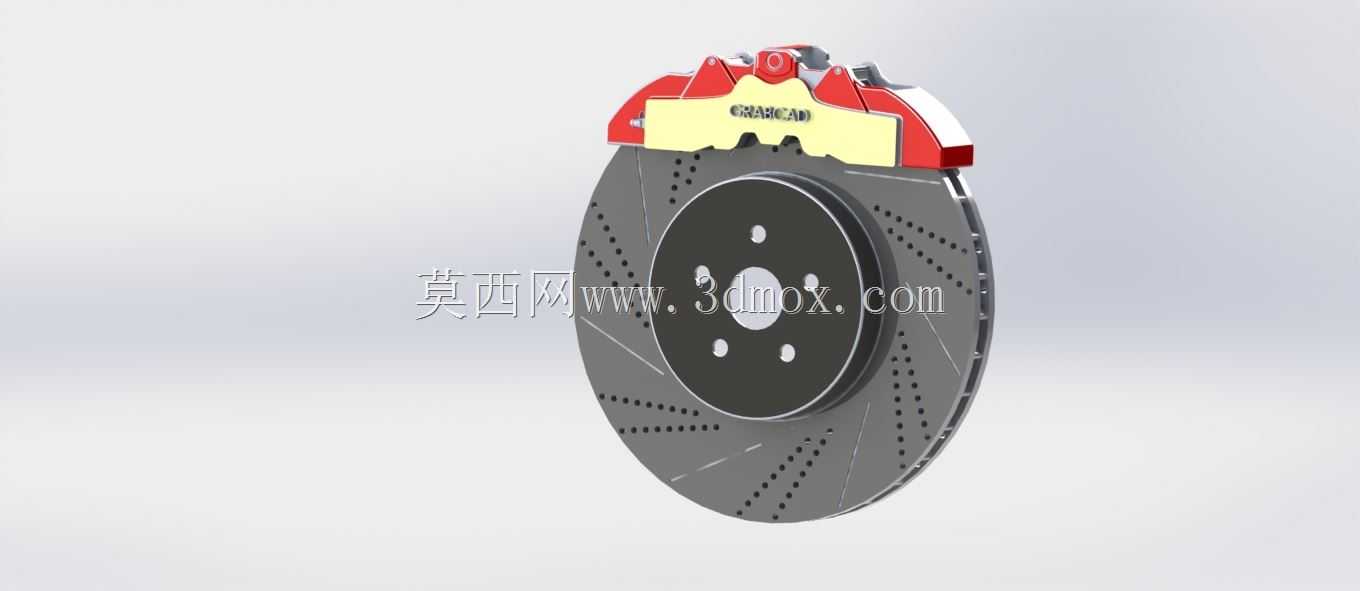

带划线通风结构的汽车制动刹车盘

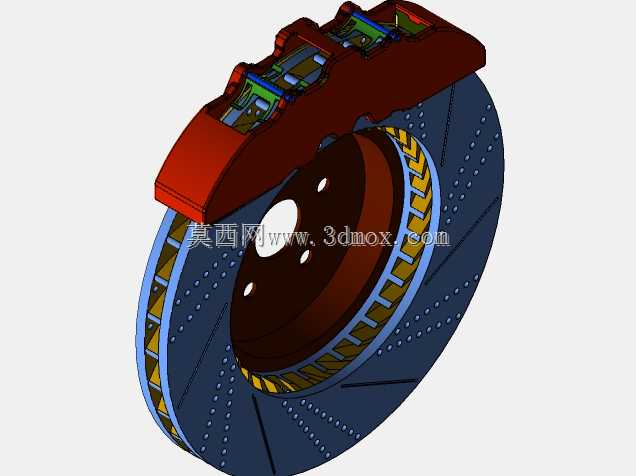

该制动部件主要应用于乘用车辆的行车制动系统中，安装在车辆轮毂轴头位置，与车轮同步转动，配合制动卡钳完成车辆减速、驻车以及紧急制动的核心动作，是保障车辆行驶安全的关键功能部件，广泛适配家用轿车、性能取向乘用车型的前轮制动位，可满足日常城市通勤、高速行驶以及轻度激烈驾驶场景下的制动需求。这款刹车盘采用分体式通风结构设计，盘体内部设置有径向排布的通风流道，当车轮带动刹车盘转动时，空气可顺着盘体内部的流道快速穿过，带走制动过程中摩擦片与盘体摩擦产生的大量热量，避免长时间制动导致的热衰减问题，保障连续制动工况下的制动力输出稳定性。盘体摩擦表面设计有斜向交错的划线沟槽，这些沟槽一方面可以在制动时刮除摩擦片表面磨下的粉尘，避免粉尘在摩擦面堆积降低摩擦系数，另一方面可以划破摩擦接触面间形成的水膜，在雨天涉水行驶时快速排走摩擦面的积水，缩短湿滑路面的制动距离，同时划线结构还能增加摩擦面的咬合力度，提升制动时的脚感反馈。配套的制动卡钳采用对置活塞布局，卡钳本体跨越刹车盘两侧，制动时活塞推动两侧摩擦片同时压向刹车盘的两个摩擦面，通过摩擦力将车辆行驶的动能转化为热能散出，卡钳外侧的装饰护板既可以阻挡行驶中溅起的泥水、砂石直接冲击活塞密封结构，延长卡钳的使用寿命，也能优化轮毂区域的视觉效果。在安装边界设计上，刹车盘中心设置有与轮毂轴头匹配的定位止口，周围均匀分布五个螺栓安装孔，可直接适配主流五孔轮毂的安装规格，盘体的外径、厚度以及安装面到盘体摩擦面的偏距都经过严格匹配，可直接替换同规格原厂刹车盘，不需要额外改动羊角、轮毂等周边部件，安装时只需保证定位止口与轴头完全贴合，按规定扭矩拧紧固定螺栓即可，卡钳的安装支架定位孔位也与原车羊角的安装位完全对应，不需要额外制作转接部件，整体装配兼容性强。设计过程中重点考量了制动过程中的热变形控制，盘体采用对称式结构布局，摩擦面的厚度均匀一致，通风流道的排布经过动平衡校验，可避免高速制动时出现方向盘抖动的问题，划线沟槽的深度、宽度以及排布角度都经过反复验证，既保证排屑排水的效果，也不会过度损失摩擦面的有效接触面积，同时控制摩擦片的异常磨损速度，兼顾制动性能与部件使用寿命。
