十字型吨袋起吊悬挂承载构件

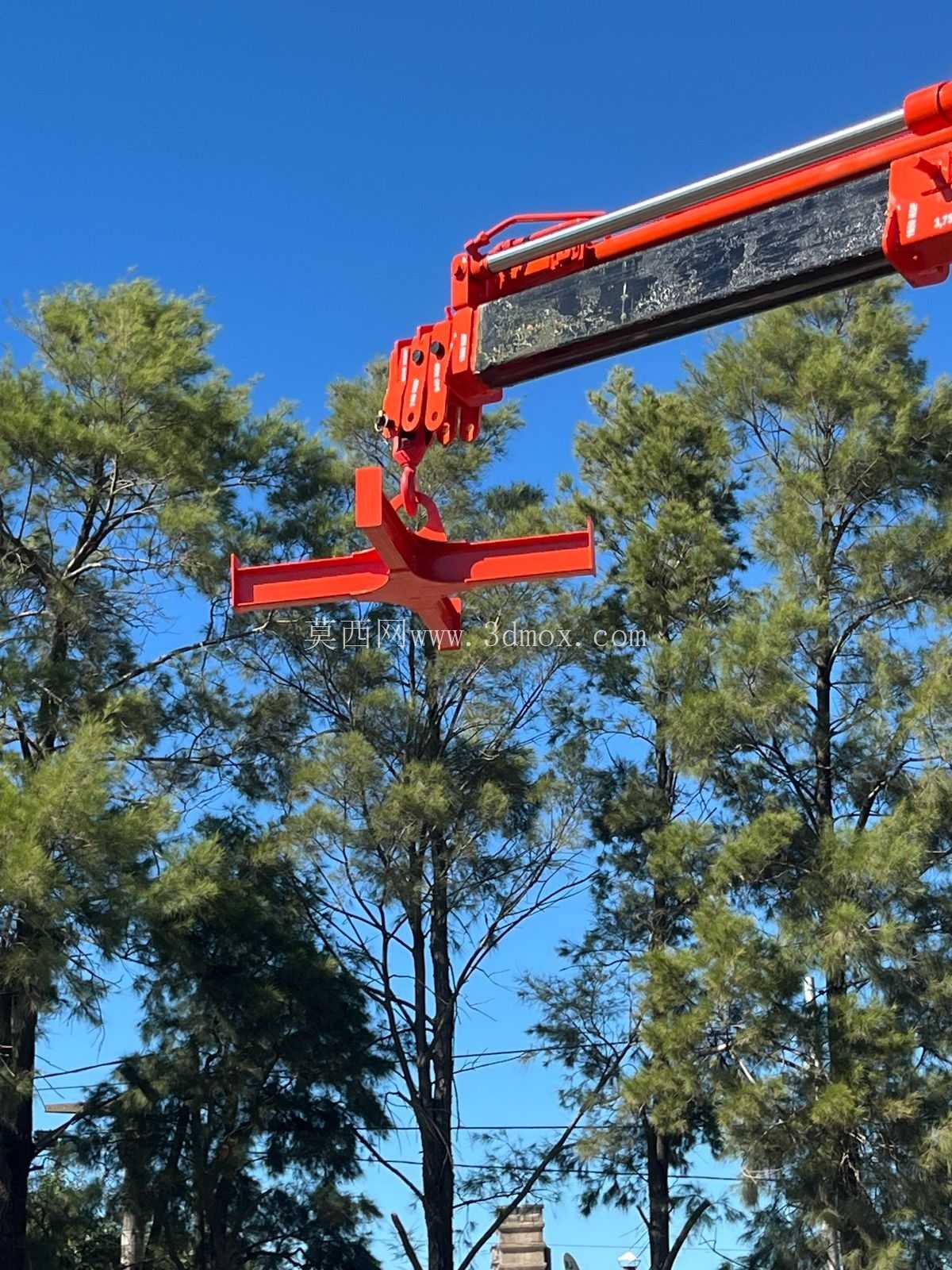

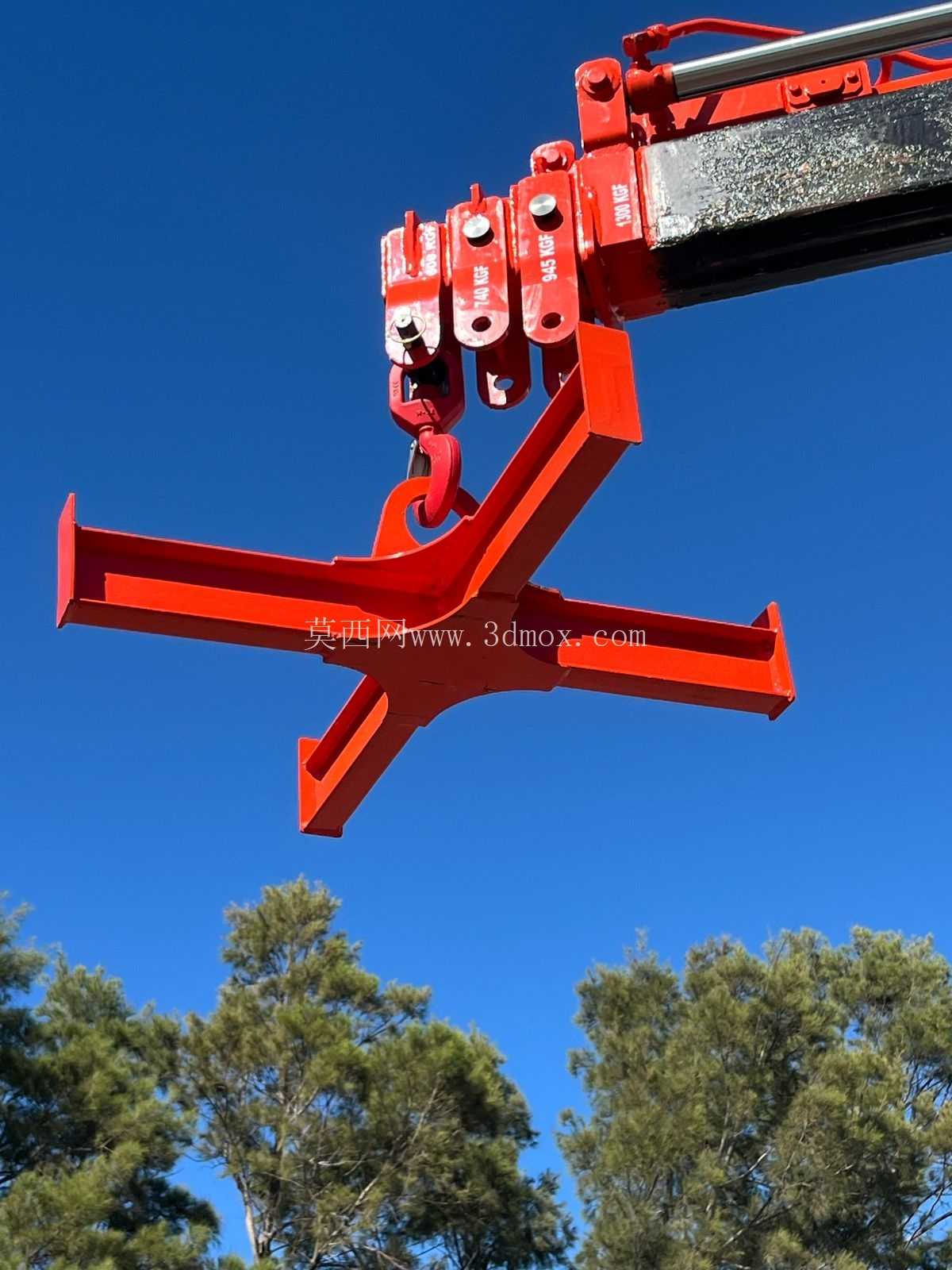

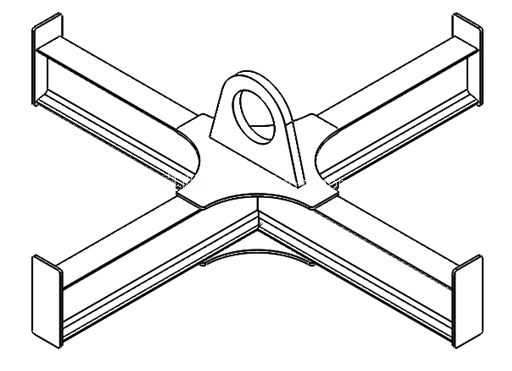

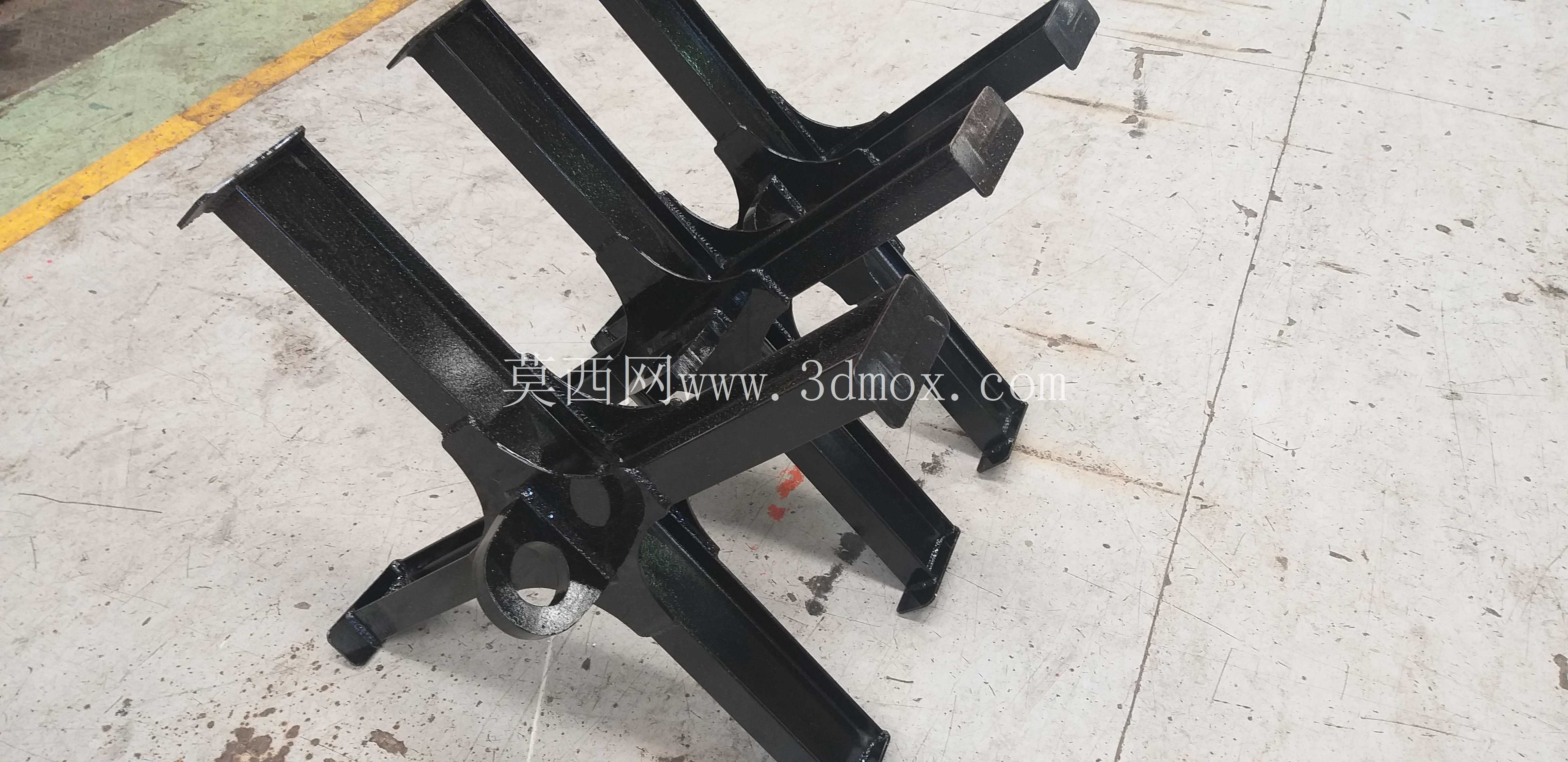

　　该十字型承载构件主要应用于散料仓储转运环节的吨袋吊装作业，适配大宗粉体、颗粒物料的装卸场景，常见于农资仓储、矿产散料周转、建材原料转运等作业现场，配合车间桥式起重机、户外移动式起重机完成吨袋的垂直提升与短距离移位作业，解决传统单钩吊装吨袋易倾斜、袋体受力不均导致的物料撒漏、吊带断裂风险。构件采用十字交叉的梁体布局，四个延伸臂端设置向上弯折的挡边结构，作业时吨袋的四组吊带分别挂接在四个臂端的弯折挡边内侧，挡边高度经过受力验算，能够在吊装过程中限制吊带向外滑脱，无需额外设置锁扣结构即可完成挂接，大幅缩短挂摘钩的作业耗时。

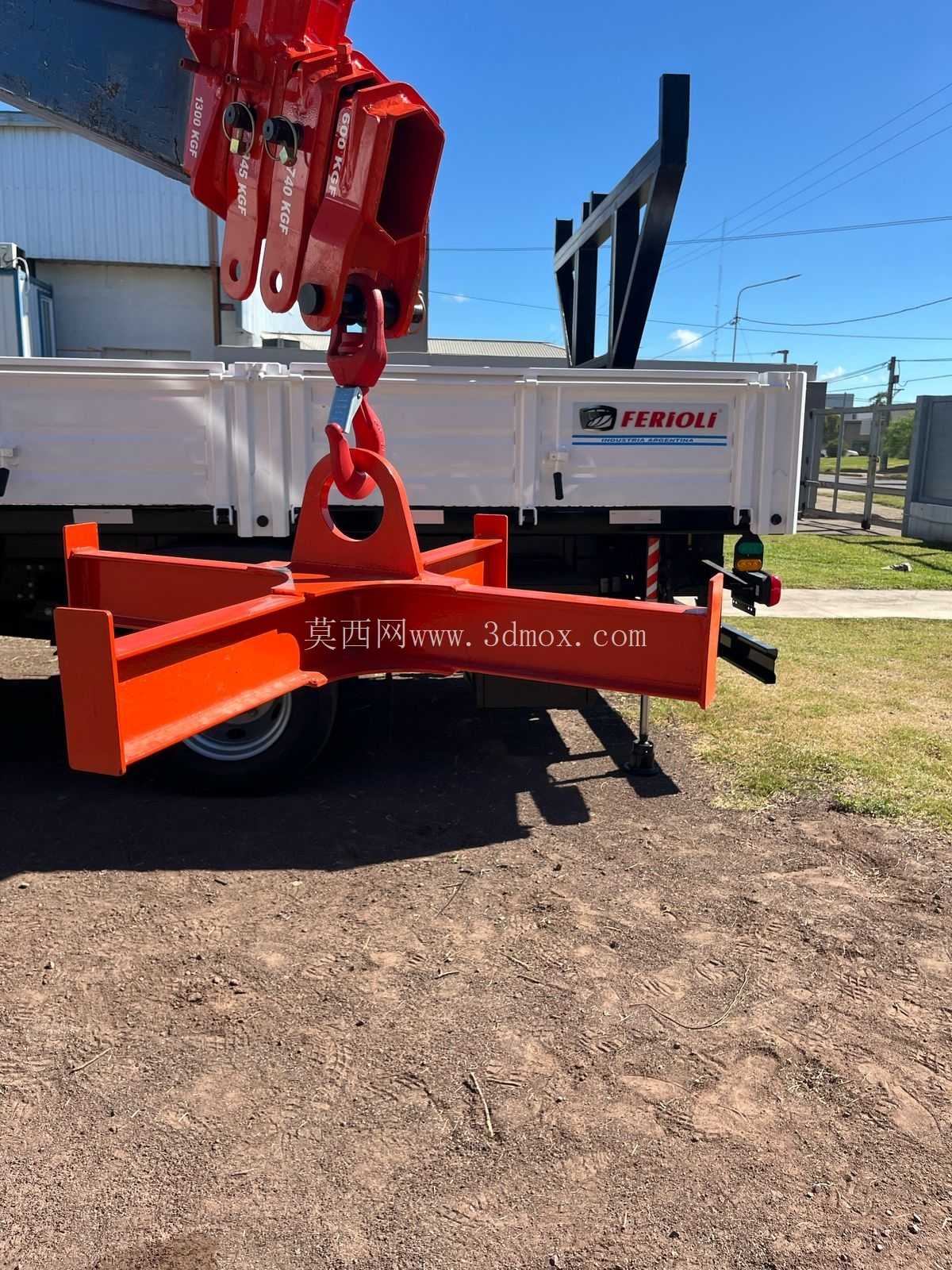

　　中心位置设置一体化的吊环结构，吊环与十字梁主体采用圆弧过渡连接，避免直角连接处的应力集中问题，吊环内孔尺寸适配常规起重机吊钩的直径范围，同时预留了卸扣安装的间隙，可根据作业场景选择直接挂钩或者搭配卸扣使用，适配不同规格的起重设备连接需求。梁体采用等截面槽型结构设计，在保证整体抗弯强度的前提下尽可能降低构件自重，十字交叉位置做了加厚过渡处理，承受四个臂端传递的吊装载荷时，交叉位置的应力分布均匀，不会出现局部应力超限的情况。从安装边界来看，四个臂端的外伸尺寸适配市面主流规格的吨袋吊带间距，挂接后吨袋袋体处于自然下垂状态，不会与梁体发生剐蹭，避免吊装过程中袋体被构件棱角磨损。

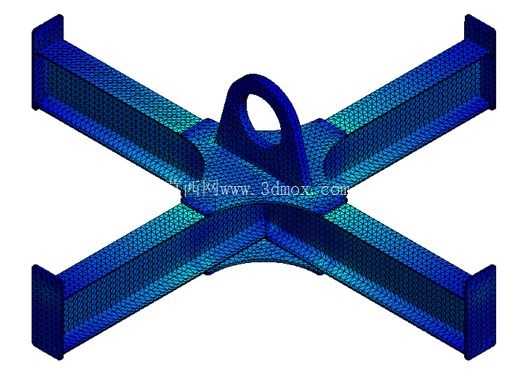

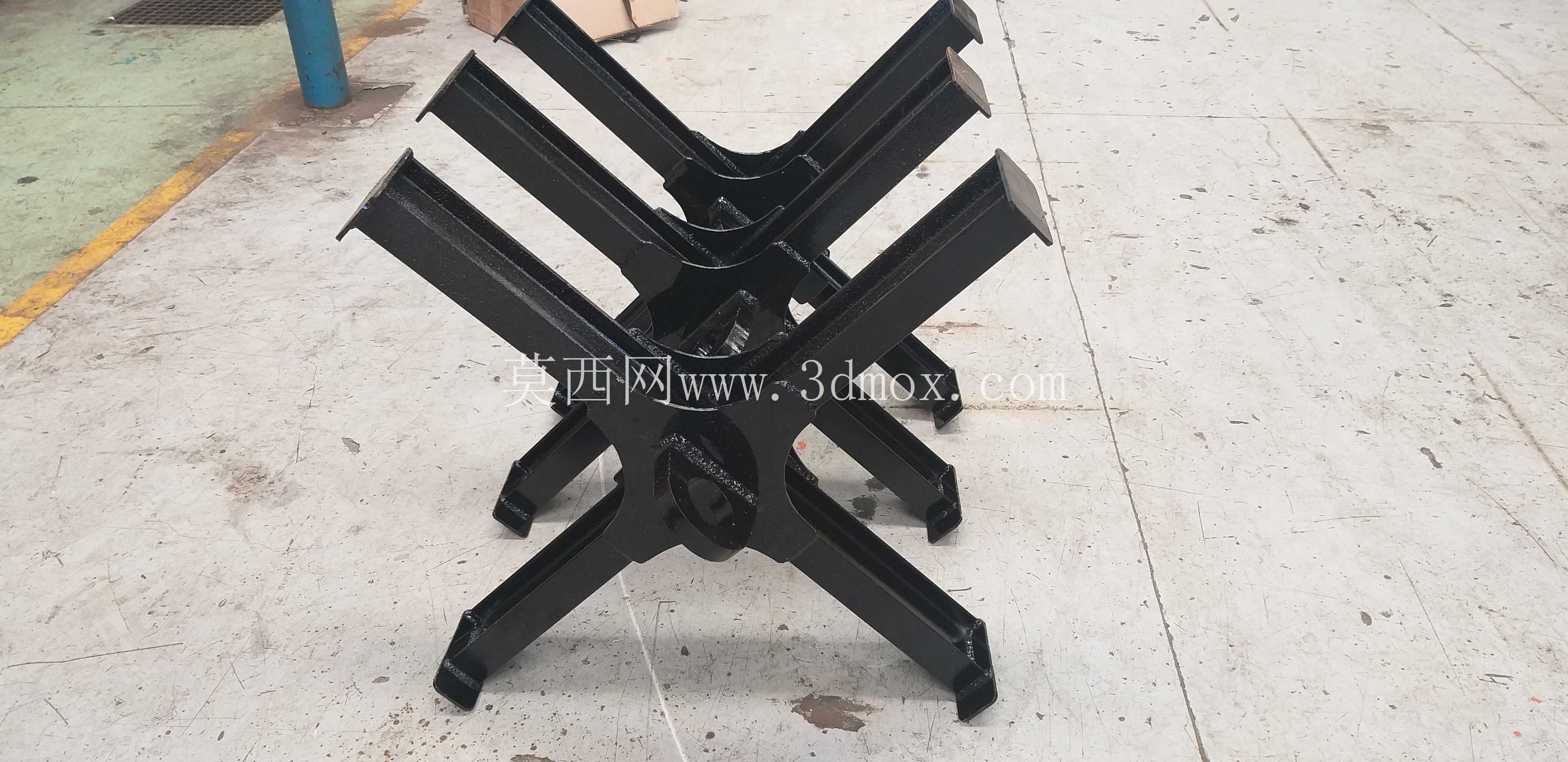

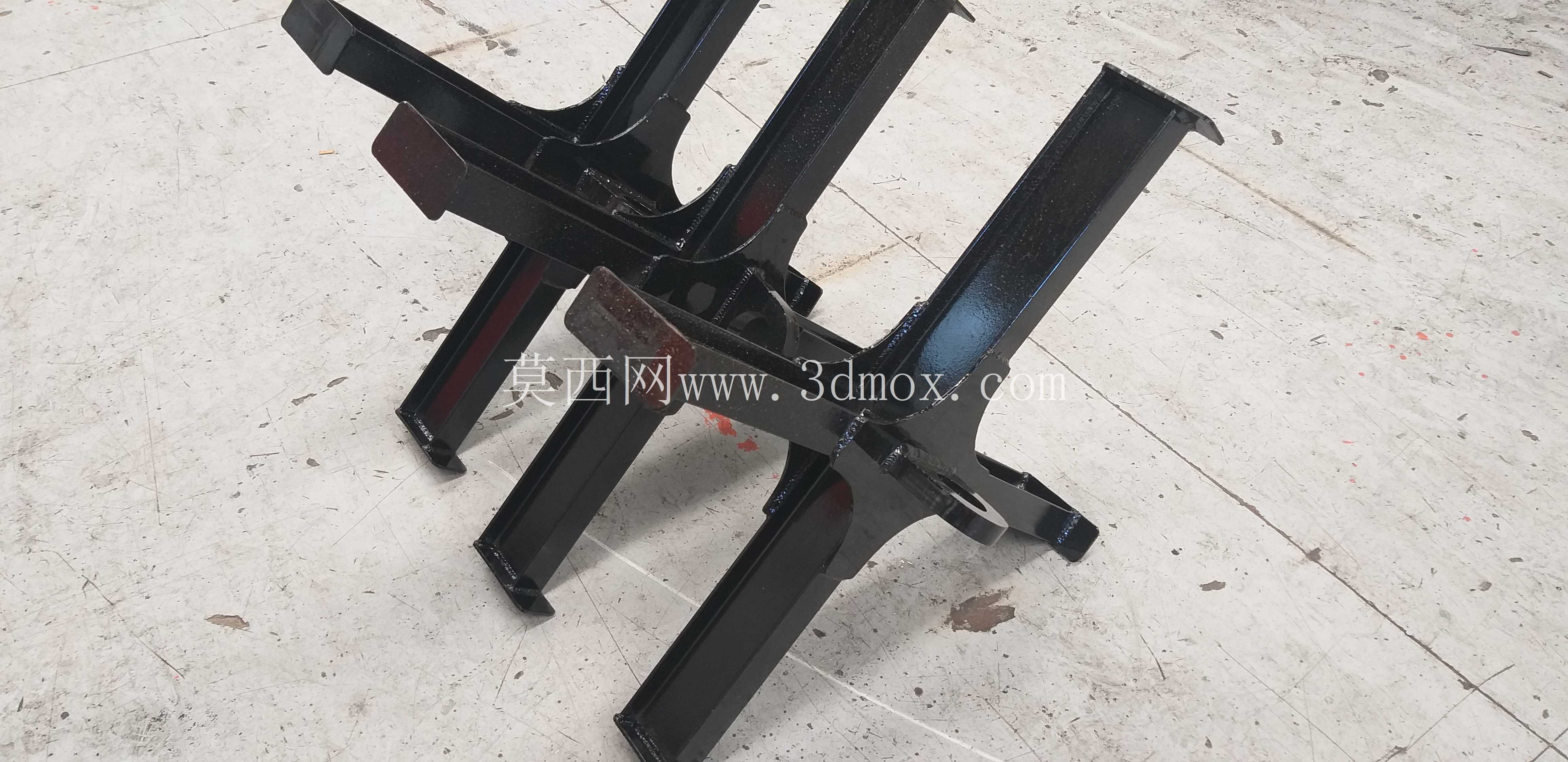

　　设计过程中针对满载工况做了受力仿真验证，梁体表面的网格划分对应有限元分析的应力分布区域，蓝色区域为低应力区，可在后续优化中适当做减重处理，中心吊环与梁体连接位置为应力稍高区域，通过圆弧过渡和局部加厚将应力控制在材料许用范围内。构件整体无额外活动零部件，日常使用中无需复杂维护，作业完成后可直接堆放在仓储区域，占用空间小，四个臂端的弯折结构也可作为堆叠时的定位结构，多个同规格构件堆叠时不会出现滑移错位。

　　实际作业中，该构件可适配额定载荷范围内的所有四吊带吨袋，无需针对不同尺寸的吨袋更换吊具，挂接时仅需将四组吊带分别套入四个臂端即可，单人即可完成挂接准备工作，相比传统的单钩搭配吊装带的作业方式，能够让吨袋在起吊后保持水平状态，避免物料向袋体一侧偏移导致的重心倾斜，降低吊装过程中的晃动风险，提升散料吊装作业的安全性与作业效率。梁体的槽型截面朝向下方设置，吊装过程中散落的少量物料不会积存在梁体上，减少日常清理的工作量，臂端的弯折挡边做了圆角处理，避免挂接吊带时割伤吊带纤维，延长吨袋吊带的使用寿命。
