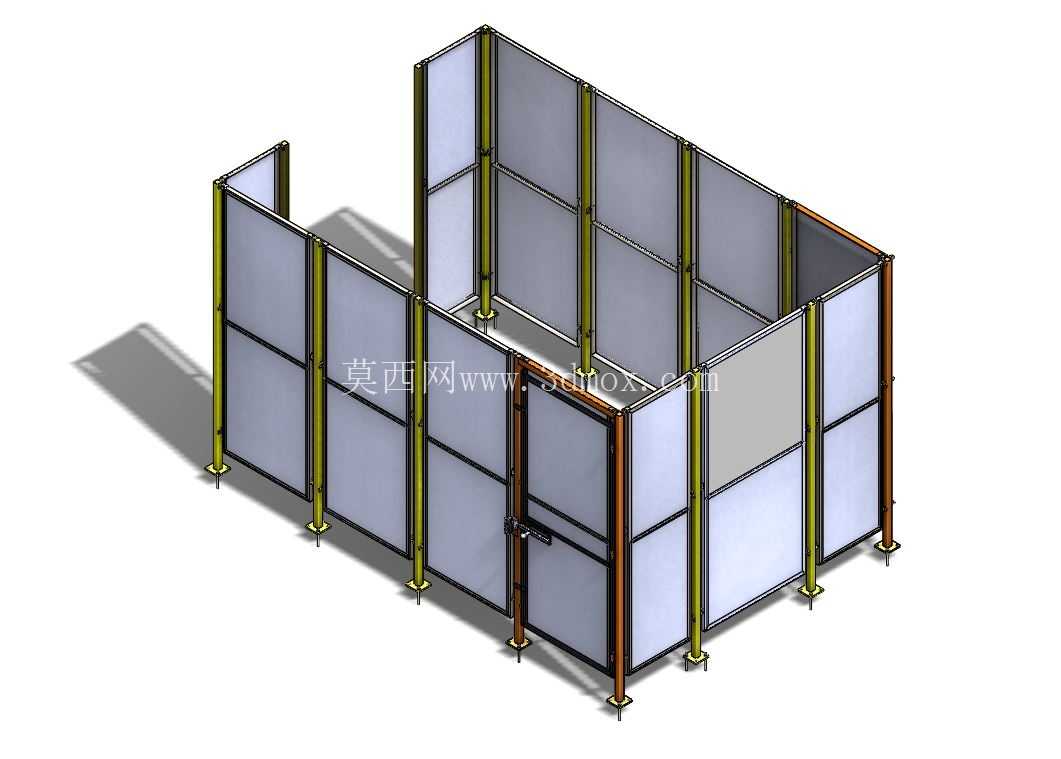

焊接作业防护用模块化组装式隔离外壳

在车间焊接作业区域的布局规划中，这类模块化隔离外壳是兼顾防护需求与场地灵活性的实用结构，尤其适配焊接机器人工作站的周边防护场景。焊接作业过程中产生的弧光、焊渣飞溅、焊接烟尘不仅会干扰周边工位的正常作业，还可能对过往人员造成弧光灼伤、飞溅烫伤等职业伤害，同时也能避免无关人员误入焊接机器人的运动作业半径，触发设备安全急停甚至引发碰撞事故。

从结构设计逻辑来看，这套外壳采用了通用工业铝型材作为框架主体，型材之间通过标准角码与螺栓连接，不需要复杂的焊接加工，现场组装时仅需内六角扳手即可完成全部框架拼接，单组模块的组装耗时控制在半小时以内，后期如果需要调整防护区域的范围、增减检修门位置，只需要拆卸对应位置的型材连接件即可重新排布，不需要整体报废重做，相比传统的焊接式固定防护围栏，改造成本能降低六成以上。框架底部配置了可调节的支撑脚座，能够适应车间地面存在的30mm以内的高度差，不需要提前对安装区域做地面找平处理，支撑脚座底部的防滑橡胶垫可以避免框架与硬质地坪直接接触产生滑动，同时也能减少设备运行振动带来的框架共振异响。

围护面板采用半透明的磨砂聚碳酸酯板材，板材嵌装在铝型材的专用槽位内，通过橡胶压条固定，不需要额外打孔固定，面板本身具备抗冲击、耐焊渣烫蚀的特性，能够有效阻挡焊接弧光的直射，同时不会完全遮挡视线，方便现场运维人员在防护区域外观察内部焊接设备的运行状态，及时发现送丝异常、焊枪偏移等问题。外壳预留了标准尺寸的检修门，门体采用同系列铝型材做边框，配置按压式门锁与安全联锁开关的安装位，当检修门被意外打开时，联锁信号可以直接接入焊接机器人的安全回路，触发设备暂停运行，避免安全事故。

从安装边界来看，单块标准围护模块的宽度为1000mm，高度为2000mm，用户可以根据自身焊接工作站的实际占地尺寸，像搭积木一样组合出L型、U型或者全包围式的防护结构，最小可以适配2平米的小型焊接工位，最大可以扩展到覆盖整条焊接生产线的防护范围，模块之间的拼接缝隙控制在5mm以内，能够阻挡大部分焊渣飞溅向外扩散，同时不会完全封闭空间，配合车间顶部的烟尘收集系统，可以让焊接烟尘顺着预设的导流方向进入除尘管道，避免烟尘在防护区域内淤积。

在实际应用中，这类模块化外壳除了焊接区域防护之外，也可以用于打磨工位、点胶工位、小型设备测试工位的区域隔离，只需要根据实际防护需求更换不同透光率、不同厚度的面板即可，比如打磨工位可以更换为冲孔金属面板提升抗冲击性能，点胶工位可以更换为透明亚克力面板方便观察作业状态，框架部分完全通用，不需要重新开模或者定制型材，大幅降低了不同场景下的防护设施投入成本。设计过程中充分考虑了工业场景的通用兼容性，所有型材、连接件、面板都采用市场通用的标准规格，后期如果出现面板损坏、型材变形的情况，用户可以直接在本地五金市场采购对应规格的配件更换，不需要找原厂家定制专用配件，减少了后期运维的等待时间与配件成本。框架的型材槽位还预留了安装安全光栅、警示灯、作业指导书看板的位置，用户不需要额外在型材上打孔，只需要使用配套的槽用螺母就可以固定各类附属配件，适配不同工厂的现场管理需求。
