通用气缸套拉拔拆卸专用工装

在商用车柴油机、大型固定式内燃机的维保作业场景中，气缸套的拆卸一直是缸体检修环节的核心难点——过盈配合的缸套与缸体结合紧密，传统敲击、撬别方式极易造成缸体安装面损伤、缸套变形报废，甚至导致整个缸体因配合面失准无法复用，尤其在船舶动力、矿用自卸车、重型发电机组这类大排量柴油机的维保场景中，单台缸体的造价极高，不规范拆卸带来的备件损耗成本往往远超维保工时本身。这款拉拔工具的设计，正是瞄准了这类维保场景的痛点，完全适配湿式气缸套的拆卸作业需求，可配合常规冲击扳手完成动力输入，无需额外配置专用液压动力源，在野外作业、无外接动力的维保现场也能正常使用。

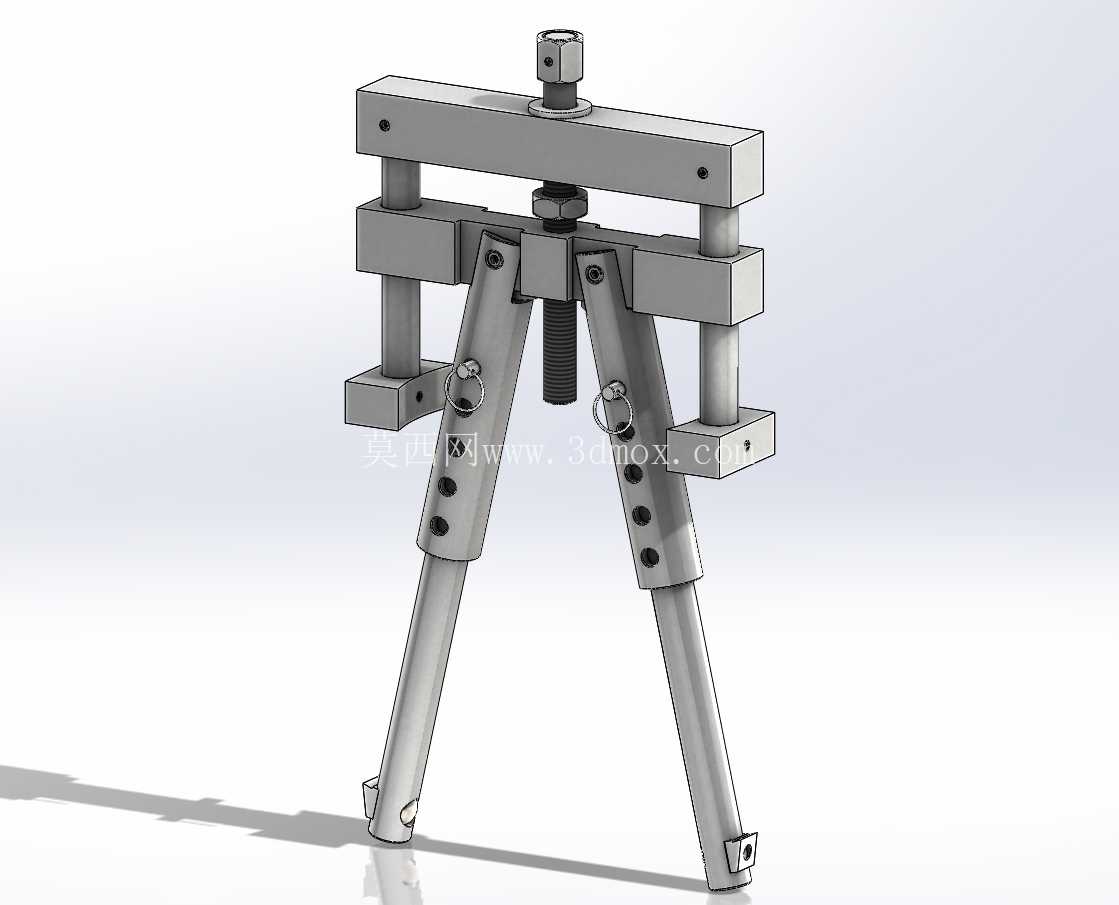

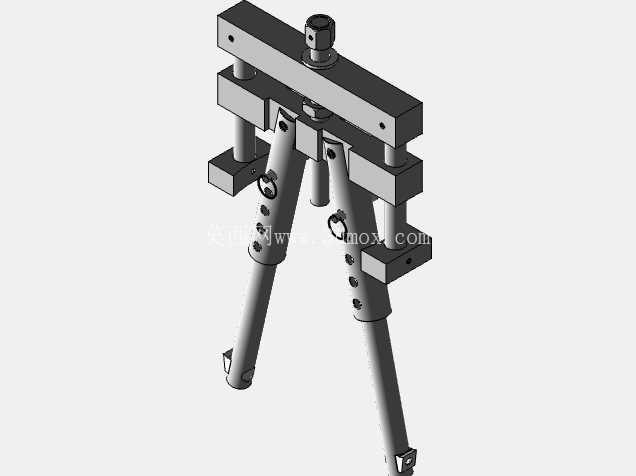

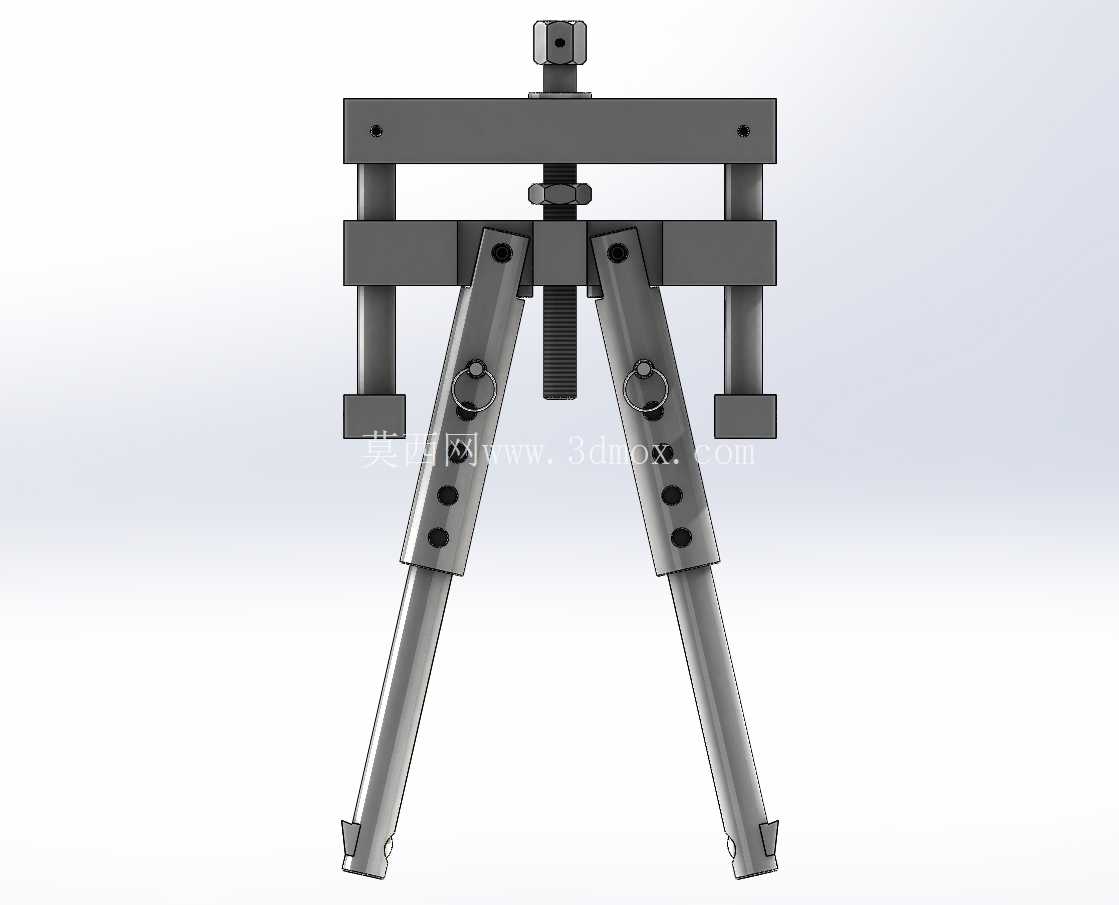

从结构设计逻辑来看，整套工具采用双立柱导向的框架式承载结构，顶部横梁作为主要承力基体，中间贯穿的传动丝杠承担拉拔力的传递，下端的两组拉拔臂为核心的施力部件，拉拔臂与中间滑动座之间采用铰接连接，同时配置了弹簧加载的自动复位结构，当拉拔臂伸入气缸套内部下端面后，弹簧会推动拉拔臂自动张开，勾住缸套的下沿台阶，无需人工手动调整拉爪位置，适配不同壁厚、不同内径的湿式气缸套，只要缸套下沿有标准的承力台阶，拉臂就能自动贴合到位，省去了传统拉马需要反复调整拉爪位置、对中找正的步骤。双立柱的导向结构则保证了拉拔过程中施力方向与缸套轴线完全重合，不会出现偏载拉斜的问题，避免拉拔过程中缸套因侧向力卡滞在缸体孔内，甚至刮伤缸体内壁的安装配合面。

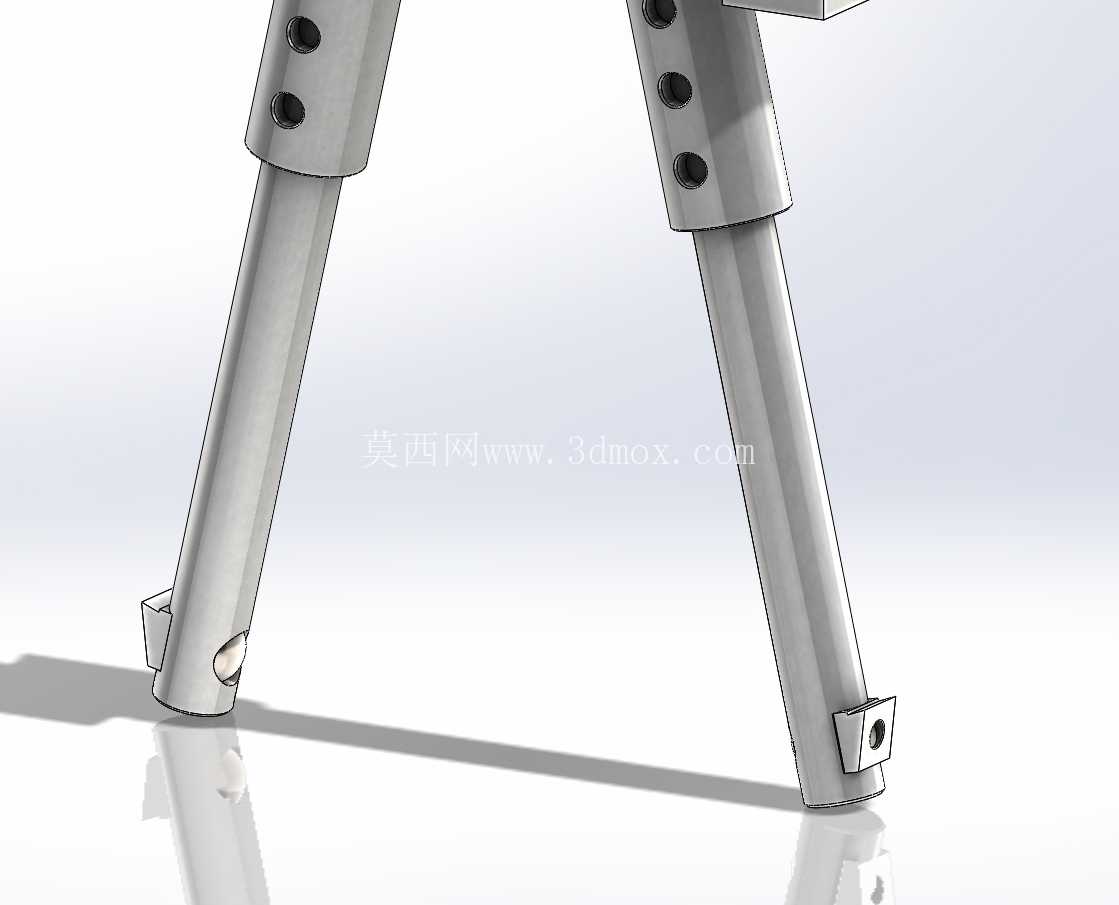

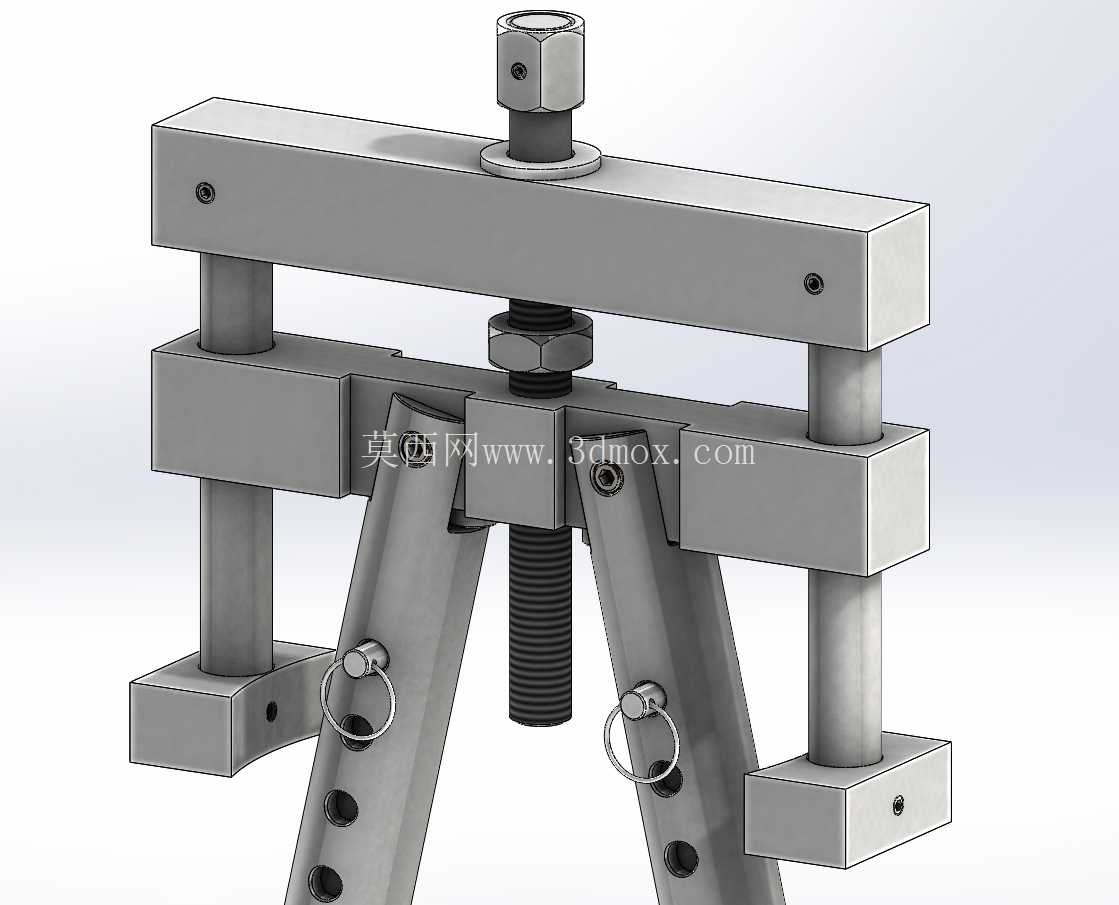

从安装边界与尺寸适配性来看，这套工具的横向跨距可通过滑动座在横梁上的位置进行调整，适配一定范围内的不同缸径的气缸套拆卸，顶部的丝杠端部设计有标准的方头接口，可直接对接冲击扳手的套筒接口，也可配合手动棘轮扳手进行手动作业，整体结构的外形尺寸经过紧凑化设计，在发动机舱内空间局促的场景下也能顺利放入，不需要额外拆卸周边的管路、支架等附属部件就能完成缸套拉拔作业。下端的拉拔臂上设计了多组调节孔位，配合拉环式的限位销，可以快速调整拉臂的有效工作长度，适配不同凸出高度的缸套，不管是缸套上端面与缸体上平面齐平，还是有一定凸出量的安装形式，都能保证拉臂可靠勾住缸套下沿，不会在拉拔过程中出现滑脱。

实际作业过程中，操作人员只需要先将拉拔臂收拢，伸入气缸套内部，待拉臂穿过缸套下端后，在弹簧作用下自动张开勾住缸套下台阶，随后将顶部横梁两端的支撑块平稳放置在缸体上平面的对应位置，保证两个支撑块的支撑高度一致，避免横梁倾斜，之后用扳手转动顶部的丝杠，丝杠带动中间的滑动座向上移动，通过铰接的拉臂将拉力均匀传递到缸套下端面，随着丝杠的持续转动，缸套会沿着轴线方向被平稳拉出缸体孔，整个过程施力均匀线性，不会对缸体的安装孔造成冲击损伤。相比传统的液压拉马，这套纯机械结构的工具不存在密封件老化、液压油泄漏的问题，在高温、多粉尘的维修车间或者野外作业环境下的可靠性更高，日常维护只需要定期给丝杠螺纹、导向立柱的配合面涂抹润滑脂即可，没有复杂的易损部件，长期使用的维护成本极低。

从结构细节的设计考量上，所有承力部件的材质都选用了中碳钢调质处理，横梁、立柱、拉臂的截面尺寸经过受力校核，能够承受大排量柴油机缸套拆卸所需的最大拉拔力，不会出现部件变形、断裂的问题；铰接位置的销轴采用了淬火处理，表面硬度高，长期反复使用也不会出现磨损松旷的问题，保证拉臂的转动灵活可靠；支撑块的下端面设计了较大的接触面积，压在缸体上平面时不会压伤缸体的铝合金或者铸铁表面，避免在缸体上留下压痕影响后续的缸套安装密封性能。这套工具不仅适用于柴油机缸套的拆卸，调整拉臂的开度和限位位置后，也可用于其他过盈配合的筒状零部件的拉拔拆卸作业，在机械设备维保、发动机大修、工程机械维修等场景下都有很高的实用价值，其结构设计思路也可以为同类筒状零件拆卸工装的设计提供参考，尤其是弹簧自动张紧拉臂、双立柱导向对中的结构形式，解决了传统拉拔工具对中困难、需要手动调整拉爪、容易偏载滑脱的常见问题。
