伊顿M62罗茨式机械增压器结构拆解

项目分类:通用机械零部件 发布时间:2026-06-18 ID:1189051
  • 伊顿M62罗茨式机械增压器结构拆解
  • 伊顿M62罗茨式机械增压器结构拆解
  • 伊顿M62罗茨式机械增压器结构拆解
  • 伊顿M62罗茨式机械增压器结构拆解
  • 伊顿M62罗茨式机械增压器结构拆解
  • 伊顿M62罗茨式机械增压器结构拆解

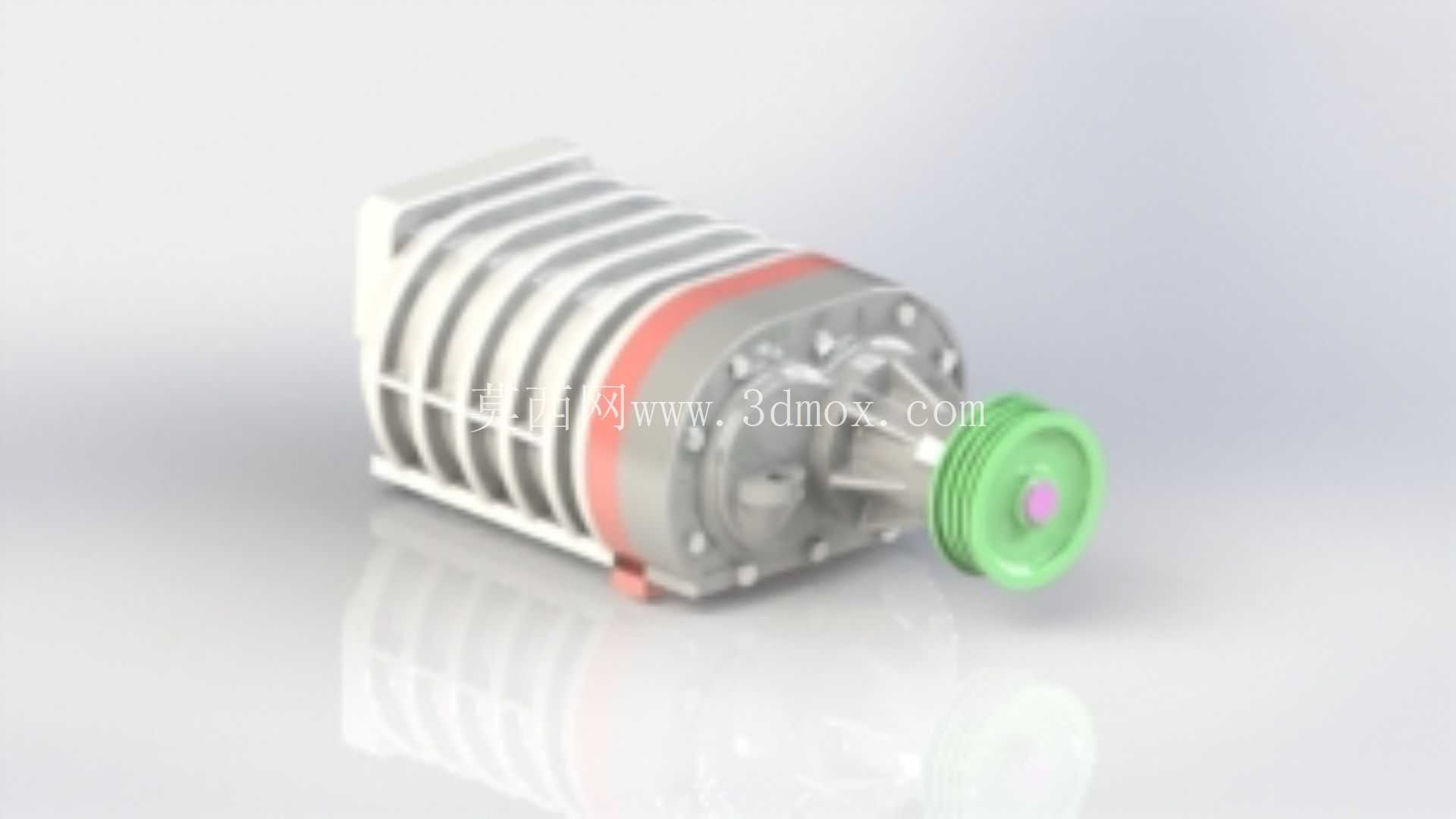

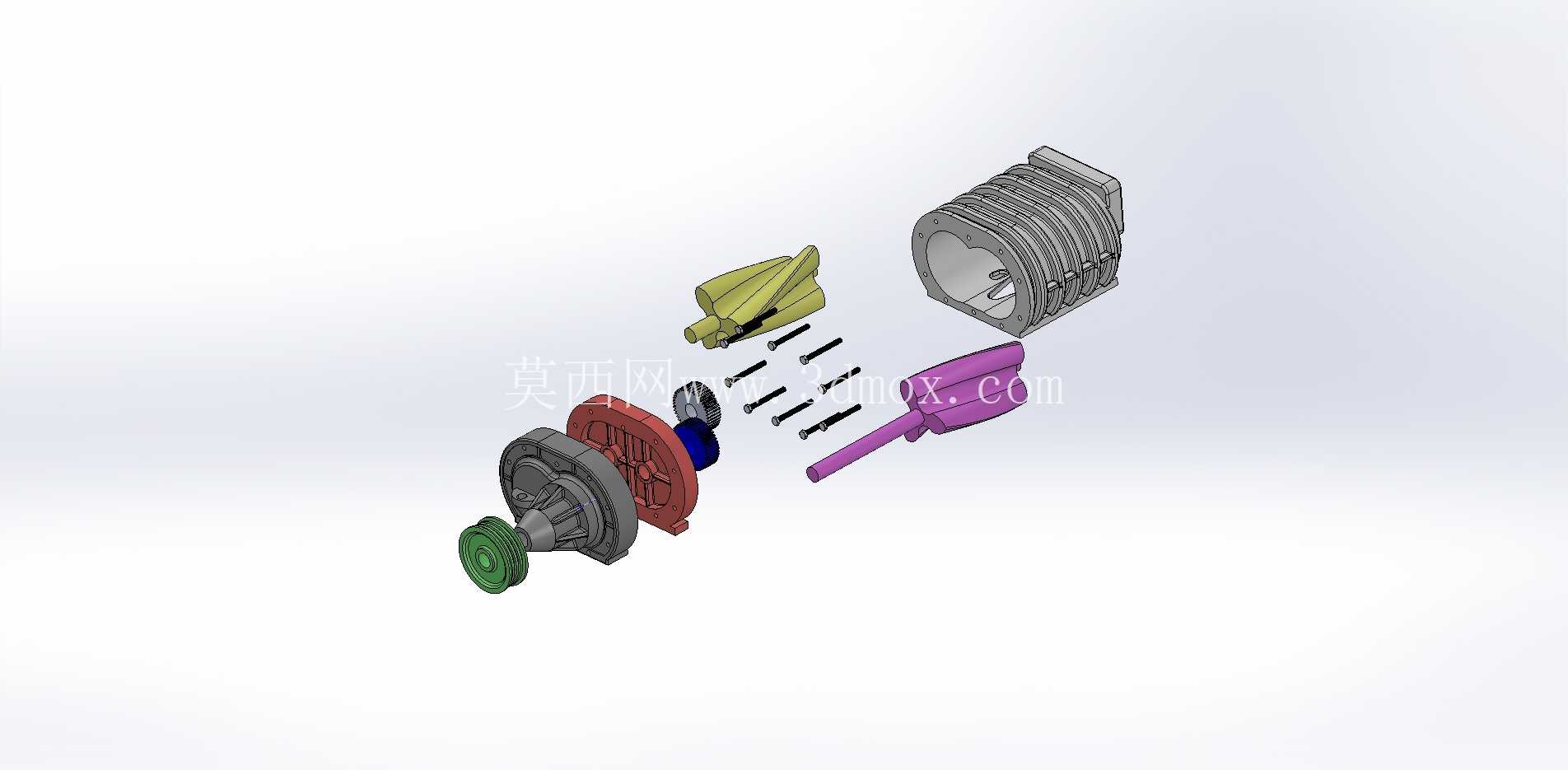

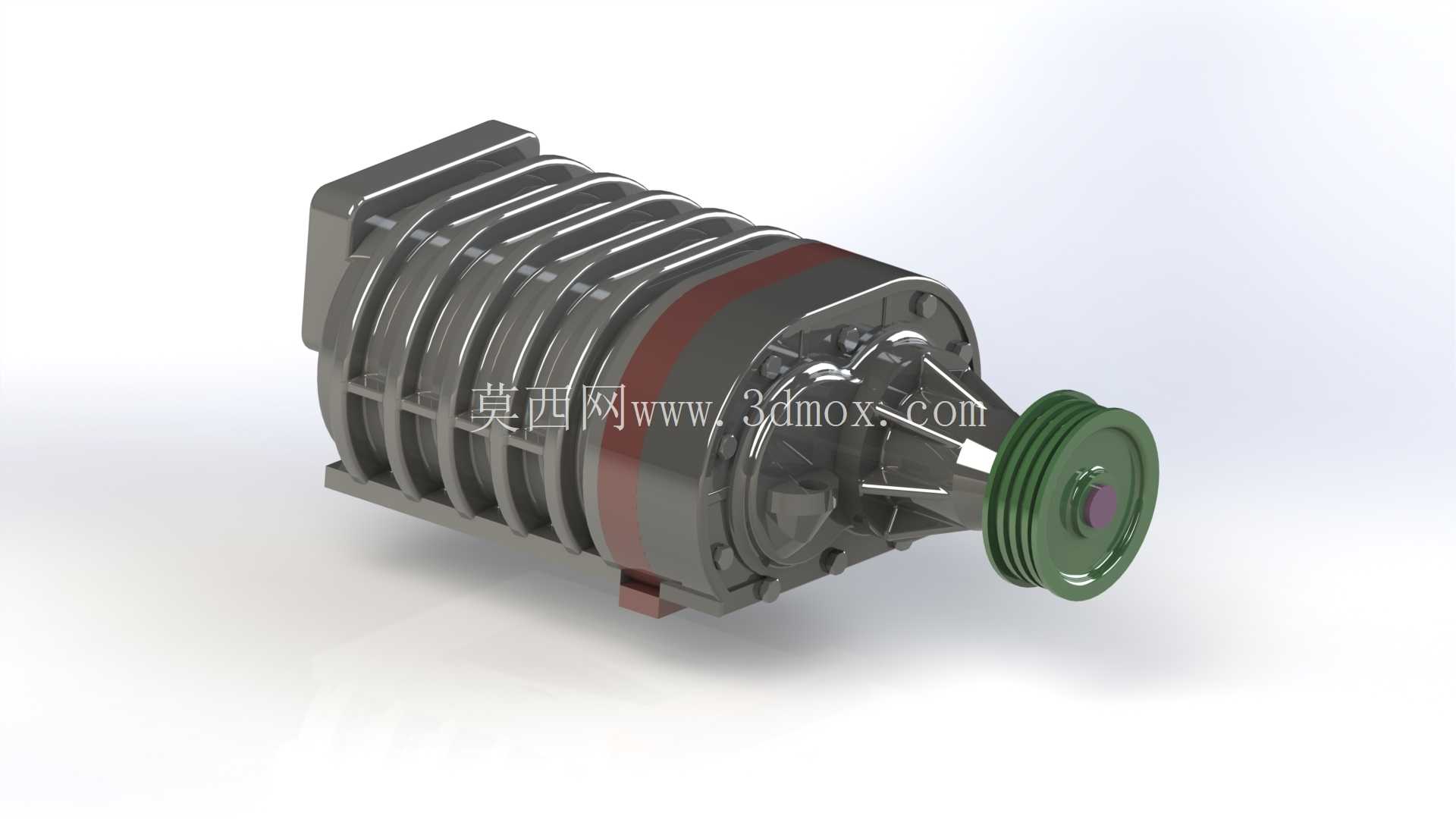

  这款伊顿M62增压器属于容积式罗茨增压结构,在小排量乘用车动力升级、小型工业内燃机进气补偿场景中应用十分广泛,区别于废气涡轮依赖排气能量驱动的特性,它通过曲轴皮带轮直接驱动,动力输出无迟滞,低转速区间就能输出足额增压压力,很适合需要低扭响应的工况。从拆解结构来看,整个总成分为壳体组件、转子组、传动端、进气法兰、出气连接段几个核心部分,壳体采用压铸铝合金材质,外部铸有密集散热鳍片,一方面是降低转子高速运转产生的压缩热累积,另一方面也兼顾壳体轻量化要求,毕竟这类增压器多数是外挂在发动机进气侧,过重的部件会增加支架负载,长期使用容易出现共振开裂问题。

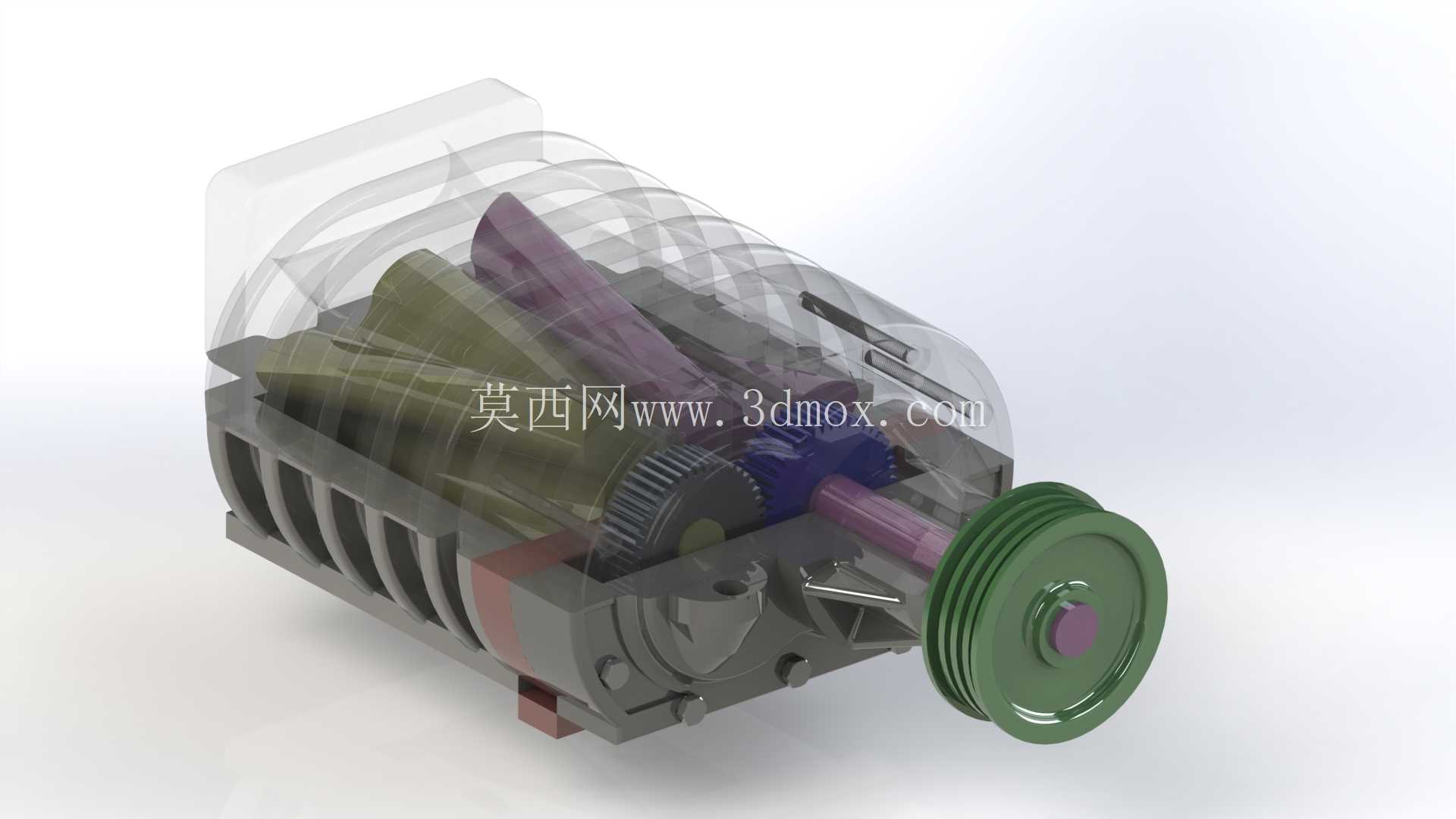

  设计阶段首先要匹配的是转子型线,M62采用的是三叶扭叶转子,相比传统直叶转子,扭叶结构在啮合过程中能逐步完成进气腔的封闭与压缩,出气压力波动更小,工作时的气流噪音也能降低不少,转子和壳体之间的间隙控制在0.03-0.05mm区间,间隙过大会导致增压压力泄漏,容积效率下降,间隙过小则会在热机状态下出现转子擦壳的故障,因此建模时需要充分考虑铝合金壳体和钢制转子的热膨胀系数差异,预留合理的热膨胀余量。

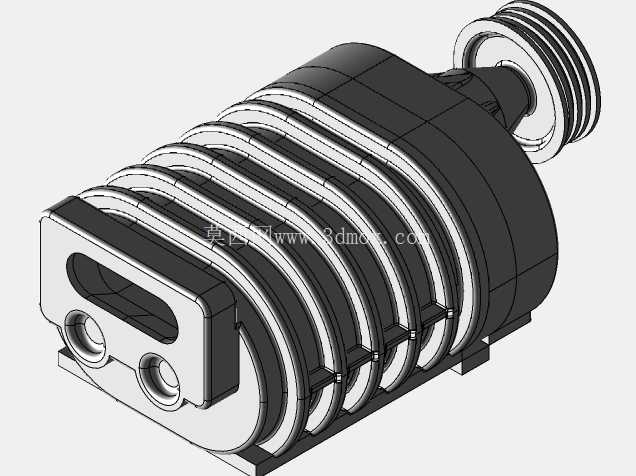

  安装边界方面,这款增压器的进气端采用标准圆形法兰接口,可直接对接大流量空滤总成,出气端为矩形法兰,匹配对应的节气门体安装位,传动端的皮带轮槽型为多楔带结构,和发动机前端附件轮系的匹配度较高,安装支架的固定点位分布在壳体下方三个凸台位置,凸台处预埋了钢制螺纹衬套,避免铝合金螺纹反复拆装后出现滑牙问题。实际使用中,这款增压器的额定工作转速区间在10000-14000rpm,对应发动机曲轴转速的传动比大概在2.2-2.5倍,能提供0.4-0.6bar的增压压力,适配1.6L-2.5L排量的自然吸气发动机升级,不会因为增压值过高导致发动机内部机件负荷超出设计阈值。

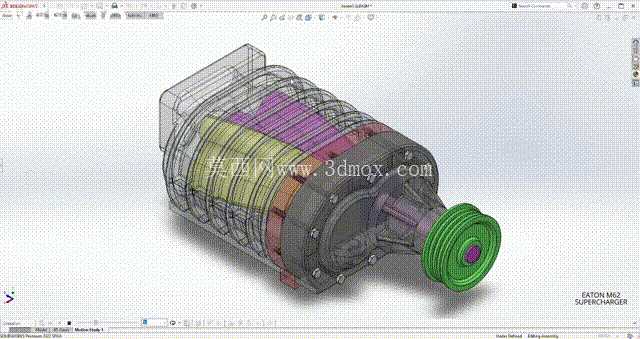

  建模过程中需要重点关注转子的啮合间隙、轴承位的同轴度公差,传动端的油封安装槽尺寸要和标准油封规格匹配,避免出现漏油问题,壳体上的旁通阀安装位需要和真空执行器的行程匹配,确保增压压力超过阈值时能及时旁通泄压,保护增压器和发动机本体。另外,转子内部做了轻量化减重设计,两端的轴承采用深沟球轴承加角接触轴承的组合结构,既能承受径向载荷,也能抵消转子高速运转产生的轴向力,延长增压器的维护周期。在工业应用场景里,这类小排量罗茨增压器也会配套给小型固定式发电机组使用,在高海拔地区空气稀薄的环境下,通过增压补偿进气量,避免发电机组因为进气不足出现功率下降、油耗升高的问题,此时增压器的安装支架需要额外增加减震胶垫,抵消发电机组运行时的持续振动,避免壳体出现疲劳裂纹。
