巴哈越野车辆下球窝接头结构设计

　　在Baja SAE越野赛事的车辆开发流程中，底盘悬架的连接部件可靠性直接决定了赛车在非铺装路面、陡坡、坑洼地形下的通过性与结构耐久度，下球头作为悬架下摆臂与转向节之间的核心铰接零件，承担着传递车轮多向载荷、允许转向动作与悬架跳动自由度的关键作用，是越野底盘设计中容错率极低的核心受力件。这款球窝接头的设计完全围绕越野场景的大载荷、多方向冲击工况展开，区别于民用乘用车的球头结构，它没有采用一体化铆接的不可拆结构，而是做了可拆分的结构设计，方便在赛事检修阶段拆解后精确测量内部球座的磨损量、球销的配合间隙，及时更换磨损部件避免比赛过程中出现球头脱出、卡滞的致命故障。

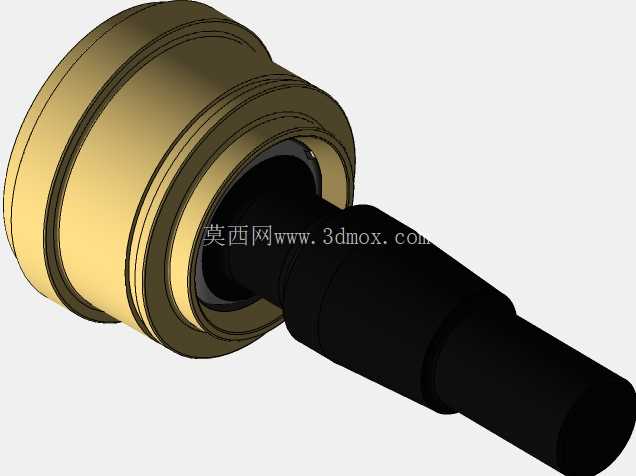

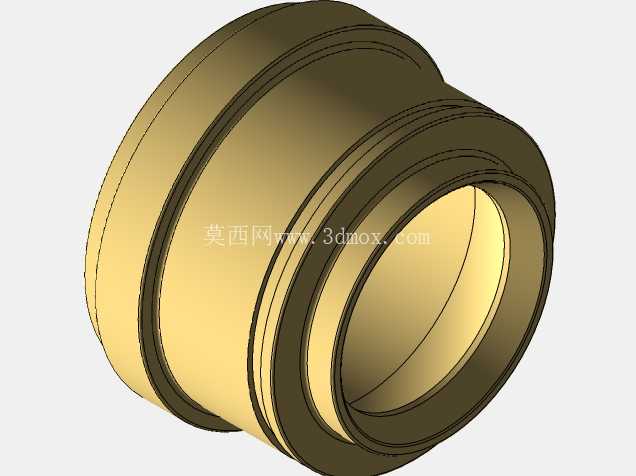

　　从结构布局来看，外侧的套筒部分采用多道环形凸台的设计，一方面是为了压装进入下摆臂的安装孔后，通过凸台形成轴向定位，避免车辆在飞跃落地的冲击下球头从安装座中脱出，另一方面环形槽结构可以适配橡胶防尘罩的卡装，阻挡越野场景下的泥沙、尘土进入球头摩擦副，延长内部润滑脂的使用寿命，减少磨粒磨损带来的间隙增大问题。球销部分采用阶梯轴结构，靠近球头的轴段直径更大，用来承受车轮传递过来的侧向冲击与纵向制动力，末端的细轴段带有锥度与螺纹结构，用来与转向节的锥孔配合锁紧，这种锥面配合的结构可以在锁紧螺母施加预紧力后实现无间隙配合，避免越野颠簸下连接松动。

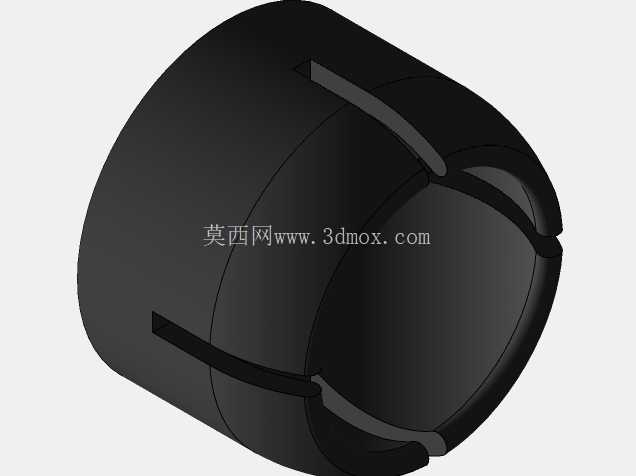

　　设计过程中首先要明确安装边界：套筒部分的外径需要与下摆臂的焊接安装管内径保持过盈配合，过盈量控制在0.02-0.05mm之间，既保证压装后足够的抱紧力，又不会因为过盈量过大导致套筒变形挤压内部球座；球销的锥度采用行业通用的1:10锥度，适配多数巴哈赛车转向节的安装锥孔尺寸，球销伸出长度需要匹配悬架跳动的极限行程，避免悬架上跳极限时球销与周边部件发生运动干涉。内部的球座采用分段式设计，球头包裹区域预留了润滑脂存储槽，在球头摆动、转动的过程中可以持续将润滑脂带到摩擦表面，减少干摩擦带来的磨损；球头的摆动角度设计覆盖了悬架上下跳动全行程加上最大转向角度的需求，预留了足够的角度余量，避免极限工况下球头达到摆动极限出现硬接触，损坏部件。

　　实际装车测试中，这类球头需要承受的载荷包括车辆飞跃落地时数倍于车重的垂直冲击、转向时的侧向力、制动时的纵向力，因此在建模阶段就需要对球销根部、套筒与安装座配合的位置做应力校核，避免应力集中导致的断裂问题。很多参赛队伍在自制球头时容易忽略的点是球头表面的粗糙度处理，球头工作表面如果粗糙度过高，会快速磨坏球座导致间隙变大，出现行驶中方向盘抖动、悬架异响的问题，这款设计中球头工作表面的粗糙度要求控制在Ra0.8以下，配合自润滑的球座材料，可以在不频繁保养的情况下完成整个赛季的赛事需求。另外，可拆解的结构设计也方便队伍根据不同赛道的特性更换不同硬度的球座，比如在多岩石的颠簸赛道，可以更换硬度更高的球座减少变形量，在高速越野赛道可以更换带有一定阻尼特性的球座吸收部分路面冲击，灵活适配不同的赛事场景。建模过程中需要特别注意配合间隙的控制，球头与球座之间的间隙不能过大，否则会出现悬架虚位，影响转向精准度；也不能过小，否则会导致转向卡滞，在泥沙进入后容易出现抱死的风险，合理的间隙配合加上防尘结构的设计，才能平衡可靠性与操控灵活性。
