雅马哈rxz55k摩托车曲柄活塞传动组件结构

项目分类:通用机械零部件 发布时间:2026-06-18 ID:1189077
  • 雅马哈rxz55k摩托车曲柄活塞传动组件结构
  • 雅马哈rxz55k摩托车曲柄活塞传动组件结构
  • 雅马哈rxz55k摩托车曲柄活塞传动组件结构
  • 雅马哈rxz55k摩托车曲柄活塞传动组件结构
  • 雅马哈rxz55k摩托车曲柄活塞传动组件结构
  • 雅马哈rxz55k摩托车曲柄活塞传动组件结构
  • 雅马哈rxz55k摩托车曲柄活塞传动组件结构
  • 雅马哈rxz55k摩托车曲柄活塞传动组件结构
  • 雅马哈rxz55k摩托车曲柄活塞传动组件结构
  • 雅马哈rxz55k摩托车曲柄活塞传动组件结构
  • 雅马哈rxz55k摩托车曲柄活塞传动组件结构
  • 雅马哈rxz55k摩托车曲柄活塞传动组件结构
  • 雅马哈rxz55k摩托车曲柄活塞传动组件结构
  • 雅马哈rxz55k摩托车曲柄活塞传动组件结构
  • 雅马哈rxz55k摩托车曲柄活塞传动组件结构
  • 雅马哈rxz55k摩托车曲柄活塞传动组件结构
  • 雅马哈rxz55k摩托车曲柄活塞传动组件结构
  • 雅马哈rxz55k摩托车曲柄活塞传动组件结构
  • 雅马哈rxz55k摩托车曲柄活塞传动组件结构
  • 雅马哈rxz55k摩托车曲柄活塞传动组件结构
  • 雅马哈rxz55k摩托车曲柄活塞传动组件结构
  • 雅马哈rxz55k摩托车曲柄活塞传动组件结构
  • 雅马哈rxz55k摩托车曲柄活塞传动组件结构
  • 雅马哈rxz55k摩托车曲柄活塞传动组件结构
  • 雅马哈rxz55k摩托车曲柄活塞传动组件结构
  • 雅马哈rxz55k摩托车曲柄活塞传动组件结构
  • 雅马哈rxz55k摩托车曲柄活塞传动组件结构
  • 雅马哈rxz55k摩托车曲柄活塞传动组件结构
  • 雅马哈rxz55k摩托车曲柄活塞传动组件结构

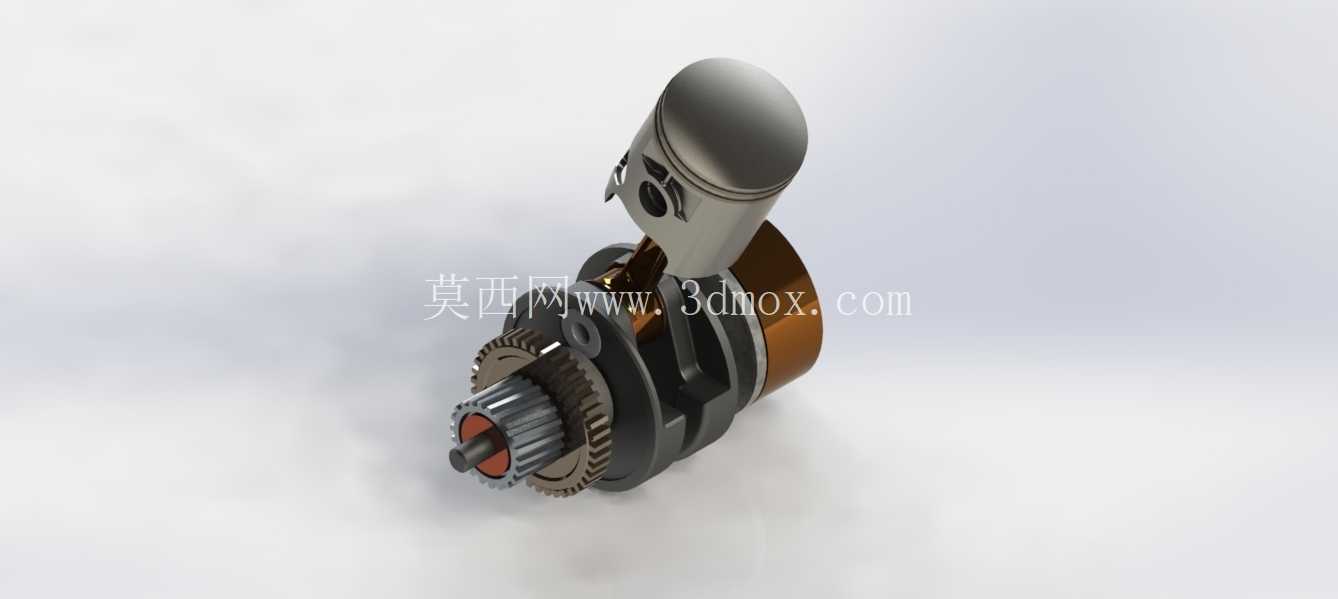

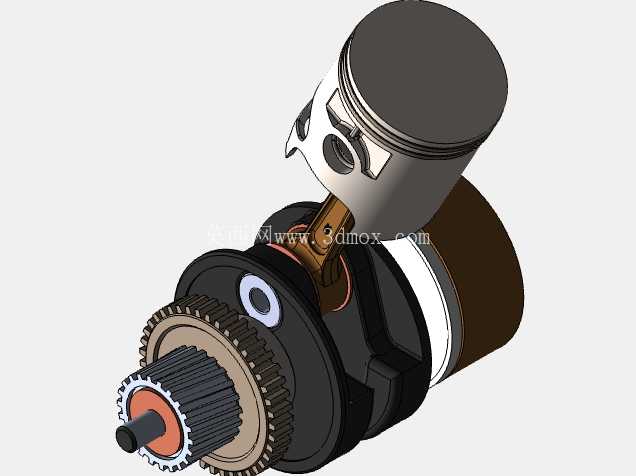

这套动力核心组件的建模还原,完全围绕小排量二冲程摩托车的实际动力输出逻辑搭建,没有做多余的外观修饰,所有结构都对应实车装配的功能需求。从实际装车场景来看,这套组件直接嵌入发动机曲轴箱腔体,是把活塞往复直线运动转化为旋转扭矩输出的核心载体,日常工况下需要承受燃烧爆震带来的高频冲击,还要兼顾高转速下的动平衡稳定性,建模时所有配合面的公差预留都参考了量产摩托的装配标准。

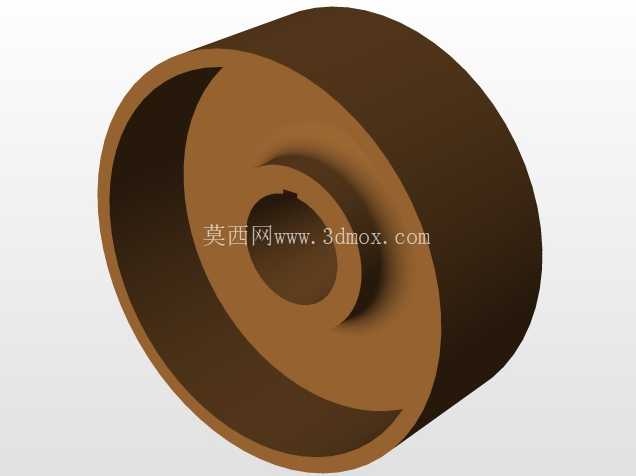

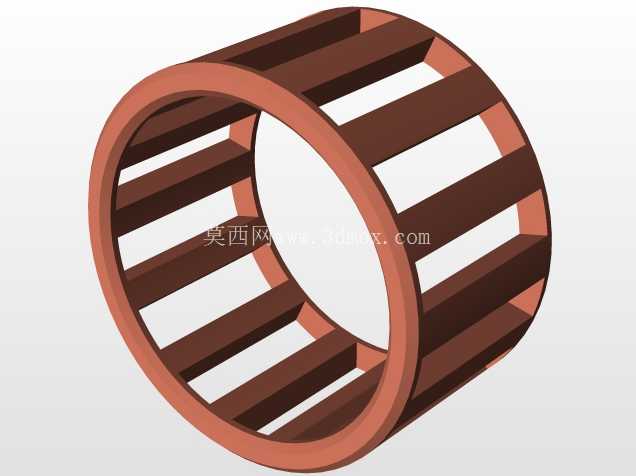

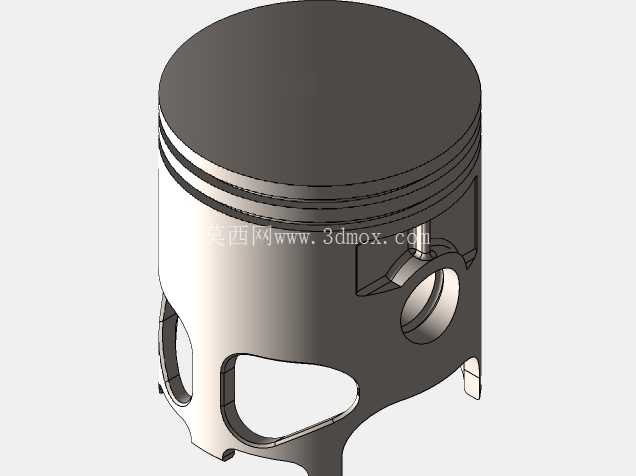

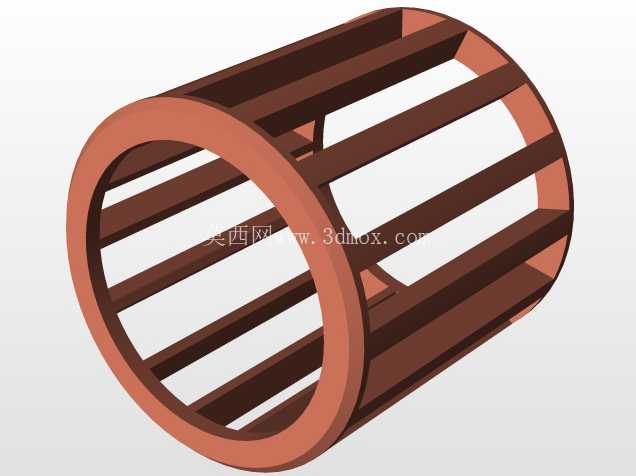

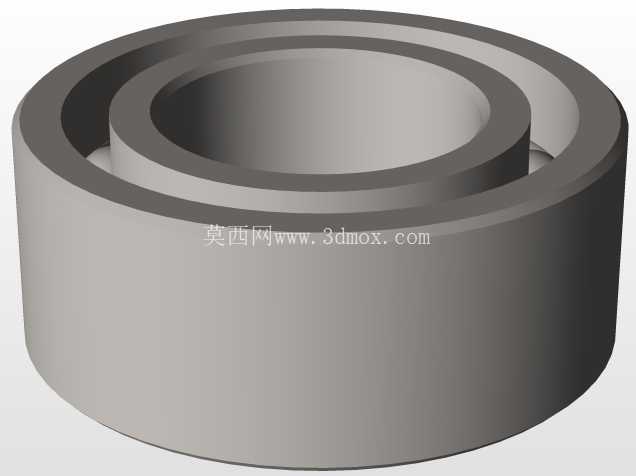

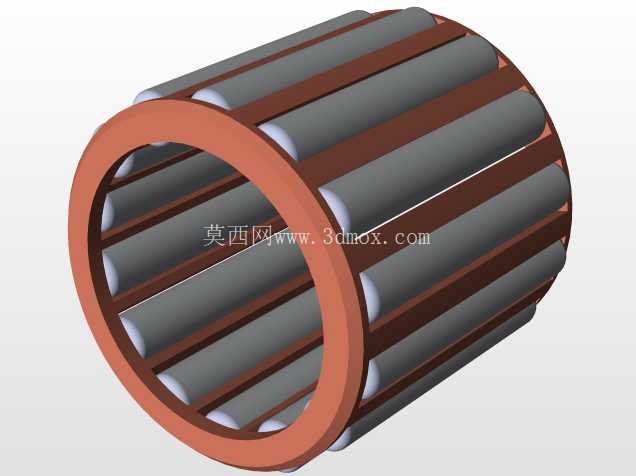

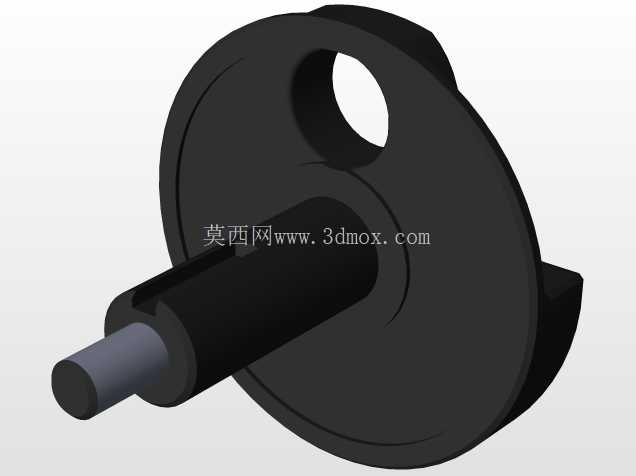

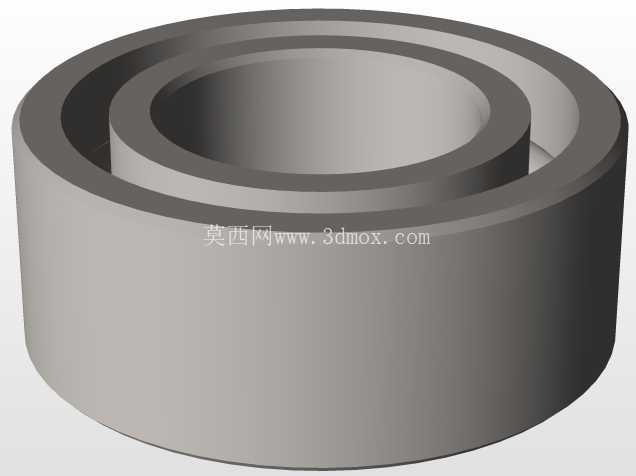

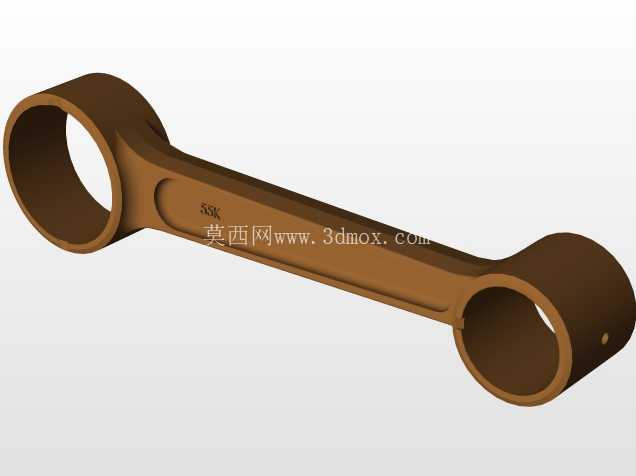

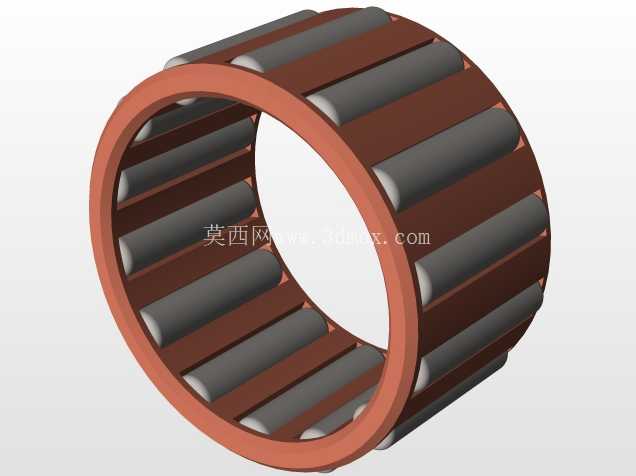

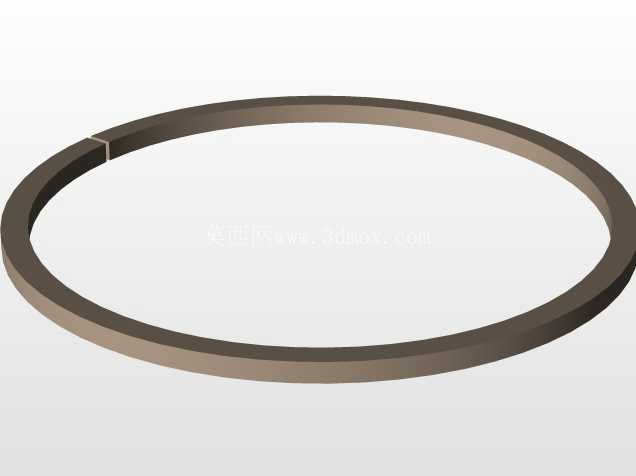

先看安装边界的设计逻辑,曲柄主轴颈的同轴度公差控制在0.02mm以内,两端轴径分别对应曲轴箱左右轴承位的安装尺寸,装配后轴向窜动量预留0.1-0.2mm的间隙,避免热膨胀后出现卡滞。连杆大头与曲柄销的配合采用滚针轴承承载结构,建模时还原了滚针的排布间隙,保证高速运转时连杆摆动的顺滑度,不会因为侧向力出现偏磨。活塞部分的裙部型线做了微椭圆处理,这是考虑到活塞工作时受热膨胀的不均匀性,冷态下活塞销方向的裙部尺寸略小于垂直方向,避免热机后活塞在气缸内出现拉缸故障,活塞环槽的宽度尺寸严格对应气环、油环的装配厚度,油环槽内的回油孔位置也完全对齐实车结构,保证刮下的润滑油能顺利回流到曲轴箱。

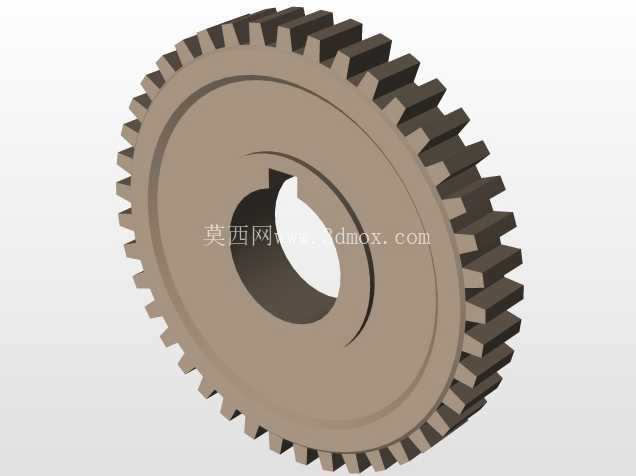

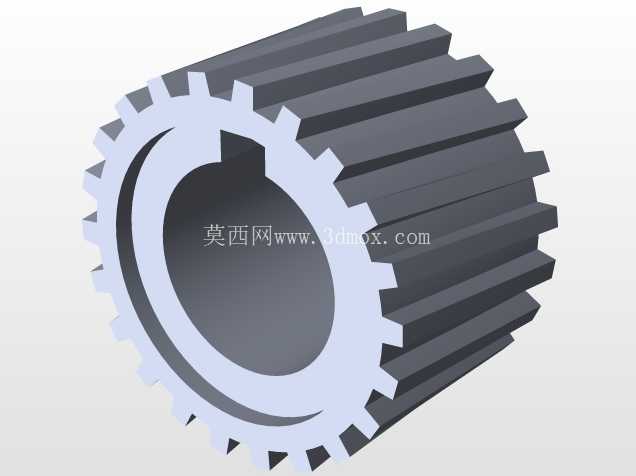

和曲柄集成的传动齿轮是直接驱动离合器大鼓的主动齿轮,齿形采用渐开线圆柱直齿设计,建模时齿侧间隙预留0.05-0.1mm,既保证传动时不会出现卡滞,又能减少高速运转下的齿轮敲击噪音。齿轮和曲柄的连接采用过盈配合加半圆键定位的结构,避免大扭矩输出时齿轮和曲柄轴之间出现相对滑转,半圆键的键槽位置做了应力释放倒角,减少应力集中导致的轴颈断裂风险。

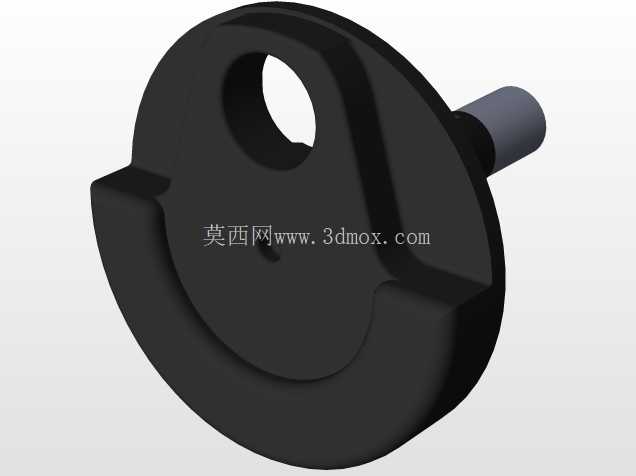

从功能特性上看,这套组件的配重设计完全匹配单缸二冲程发动机的动平衡需求,曲柄两侧的配重块重心偏移量经过精确计算,能抵消活塞往复运动产生的一阶惯性力,降低发动机高转速运转时的整体震动。活塞顶部的凹坑形状对应燃烧室的压缩比设计,建模时凹坑的容积误差控制在0.1ml以内,保证压缩比符合原厂设计值,不会因为容积偏差导致动力输出下降或者爆震问题。活塞销的安装采用全浮式设计,冷态下活塞销和连杆小头为过渡配合,热机后活塞销可以在销孔和连杆小头内自由转动,让磨损均匀分布在整个销表面,延长部件使用寿命。

实际建模过程中,所有圆角过渡都没有省略,比如曲柄销和曲柄臂连接位置的R角、活塞销孔内侧的倒角、齿轮齿根的过渡圆角,这些细节都是实际生产中必须保留的结构,既能降低应力集中系数,也能避免热处理时出现开裂问题。组件的整体轴向尺寸严格控制在曲轴箱的安装宽度范围内,装配后活塞在上止点时的顶面高度和气缸体上平面的差值符合原厂设计值,不会出现活塞顶气门或者压缩比不足的问题。

从维修替换的场景来看,这套模型的所有配合尺寸都可以直接作为测绘参考,比如曲柄主轴颈的磨损极限值、连杆大头的侧向间隙、活塞和气缸壁的配合间隙,都能在模型上直接提取对应基准,不需要反复拆解实车测量。齿轮的啮合位置也做了装配校验,当曲柄转动到任意角度时,主动齿轮和离合器从动齿轮的啮合接触斑点都处于齿面中部,不会出现偏载啮合导致的齿轮早期磨损。整个组件没有冗余的装饰结构,每一处造型都对应实际的功能需求,哪怕是活塞表面的避让缺口,也是为了避免曲轴转动到特定角度时连杆和活塞裙部发生运动干涉,所有运动部件的行程范围都做了干涉检查,模拟实车8000转/分钟的运转工况时,没有任何部件出现碰撞干涉。
