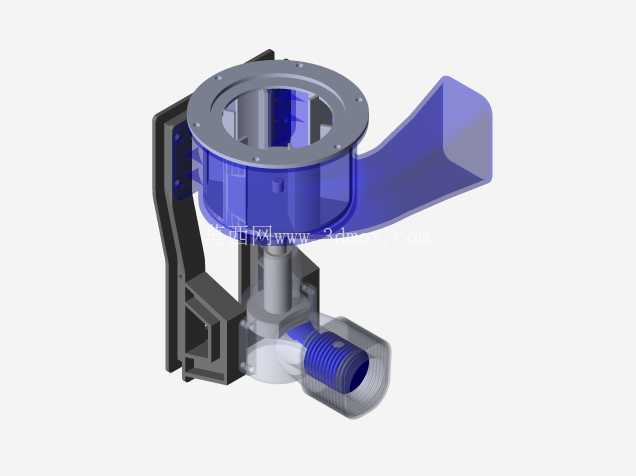

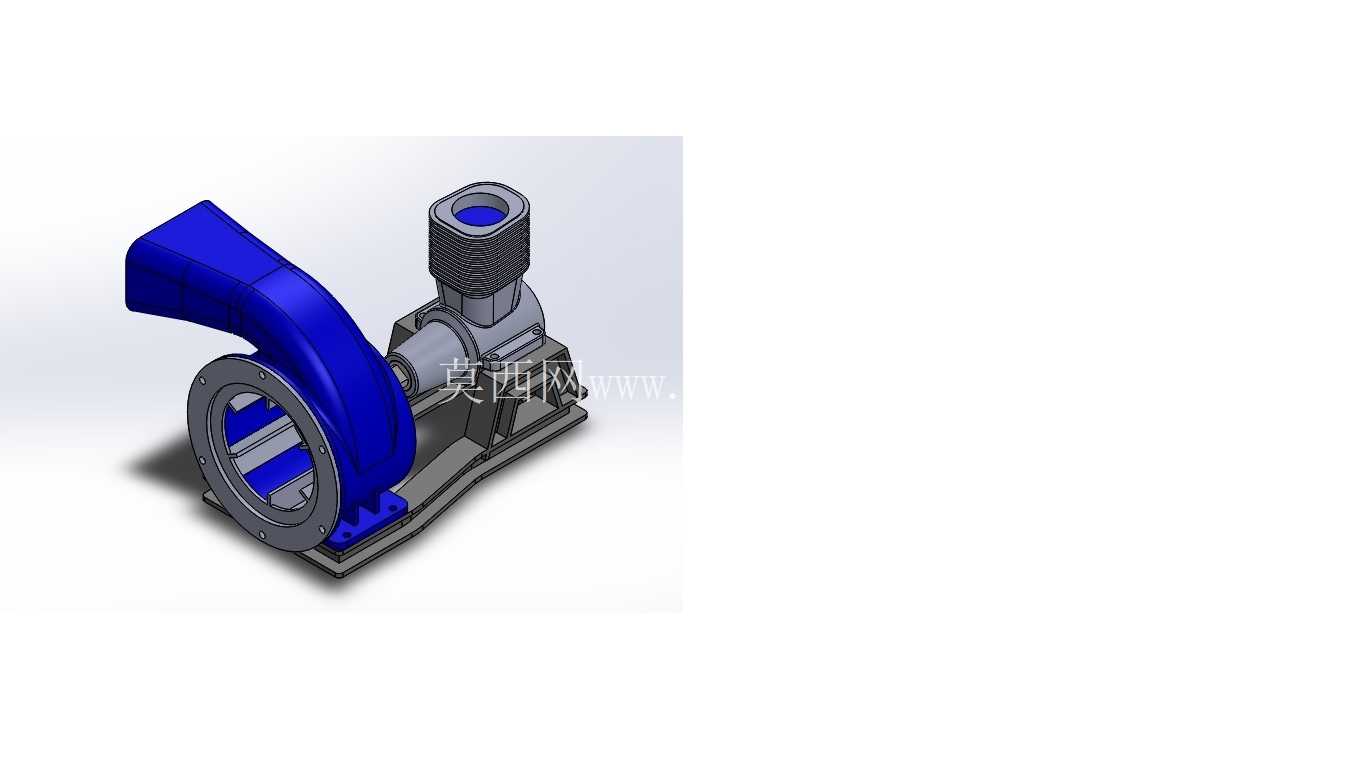

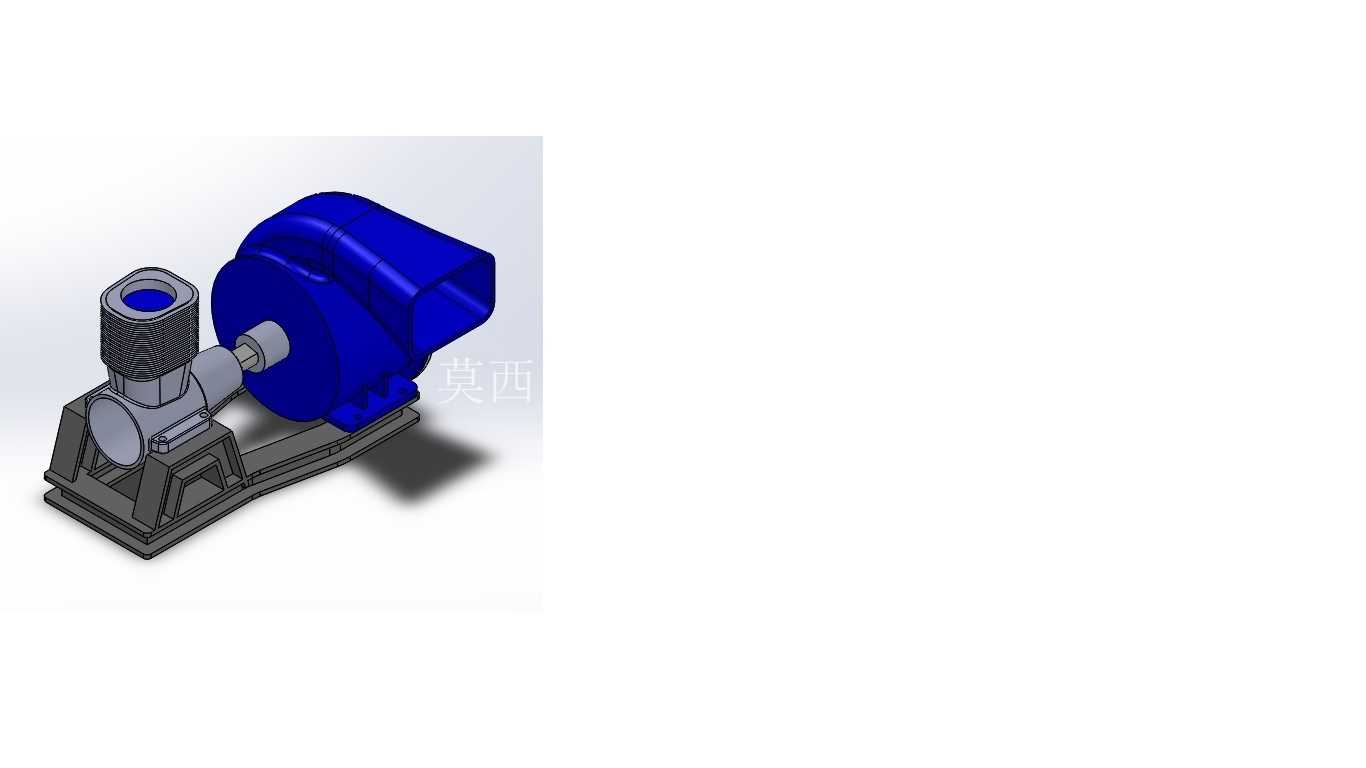

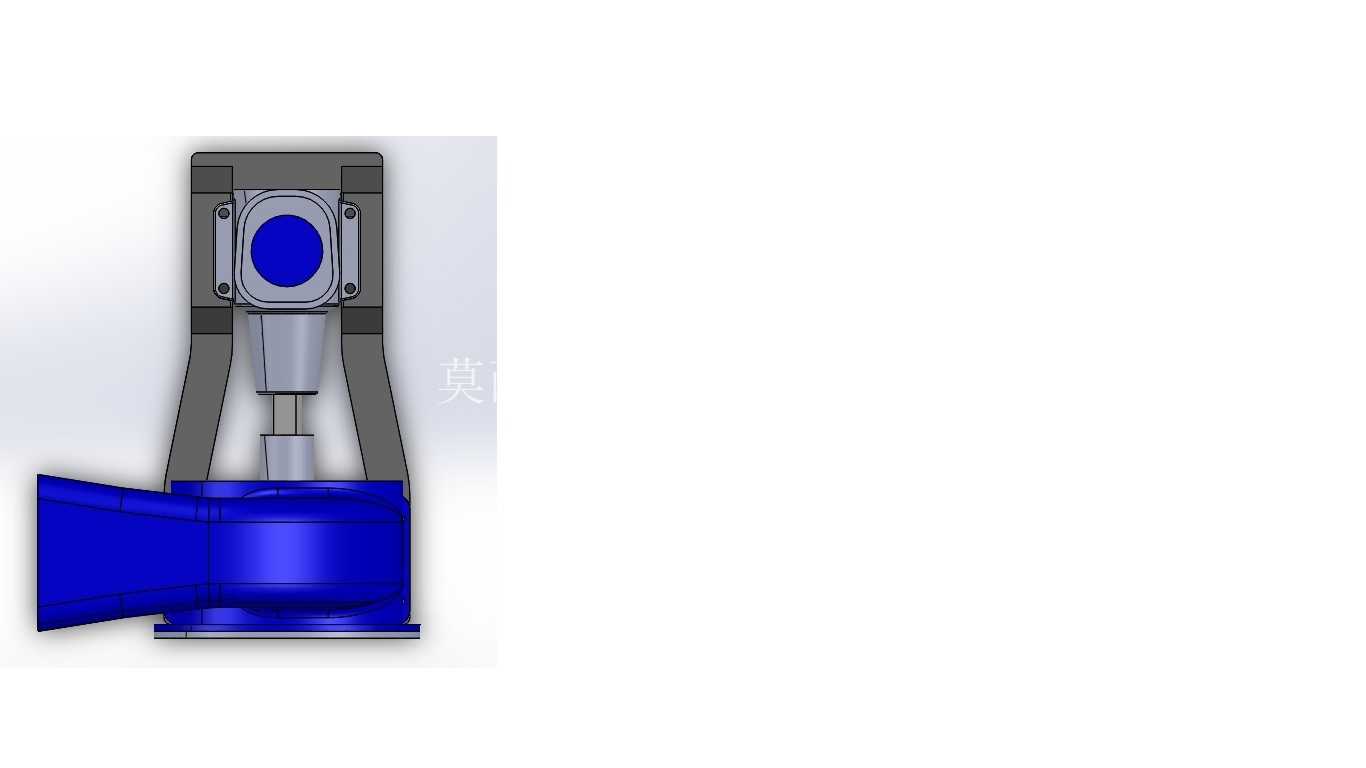

带蜗壳驱动结构的离心式风机叶轮总成

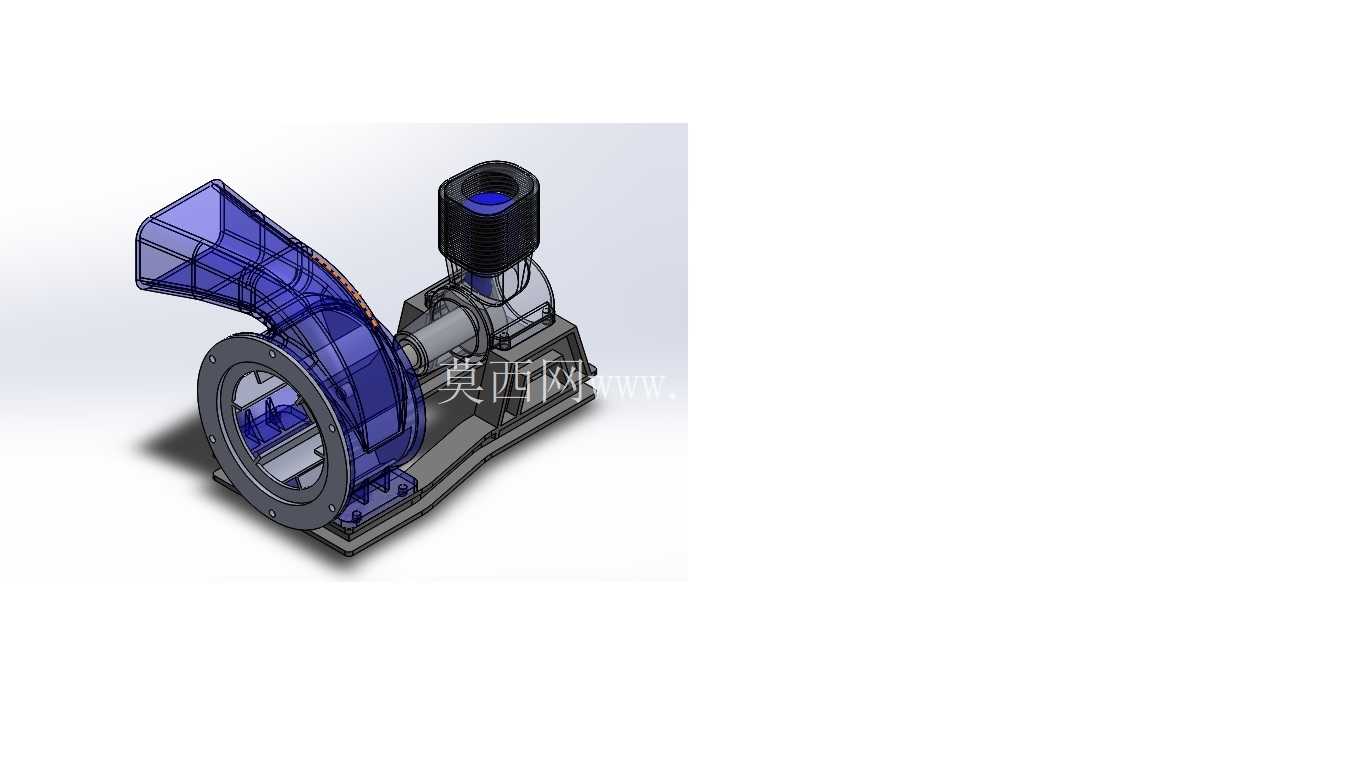

　　这套带蜗壳与驱动安装座的叶轮总成，核心服务于工业通风、物料气力输送、设备散热排风等场景，在车间除尘系统、小型物料风送管线、生产设备配套冷却风路里都能见到同类结构的应用，区别于普通开式叶轮，这套结构把蜗壳流道、叶轮本体、驱动连接座、安装底座做了一体化的结构适配，不需要后期再单独匹配流道与安装位，能直接对接对应功率的驱动单元完成装配。从实际功能来看，叶轮作为离心式风机的核心做功部件，负责将驱动端输入的旋转机械能转化为气体的压力能与动能，蜗壳的渐扩型流道设计，能把叶轮甩出的高速气流逐步减速扩压，降低气流在壳体内的湍动损耗，让出口气流的压力更平稳，减少沿程阻力带来的能耗损失。

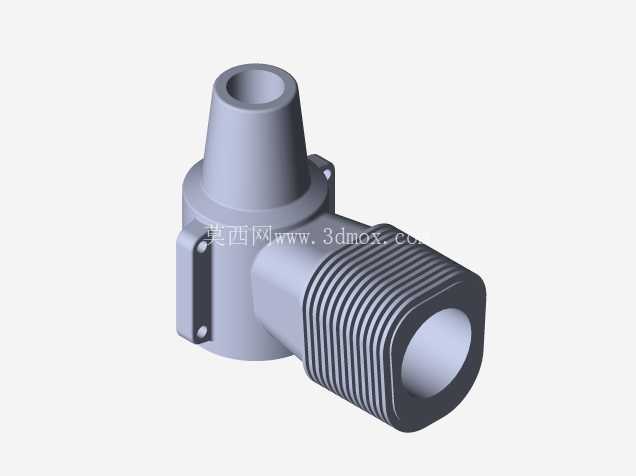

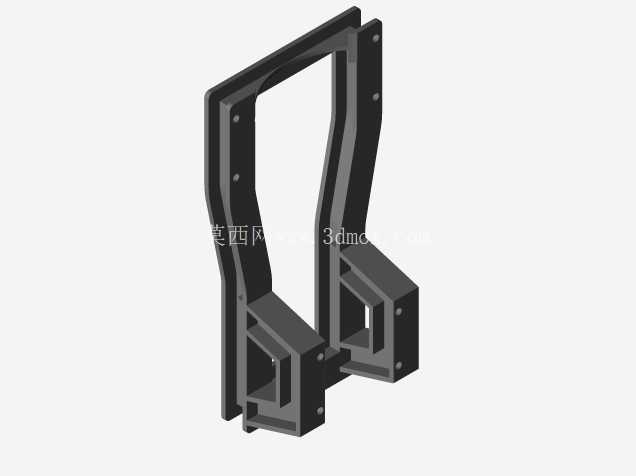

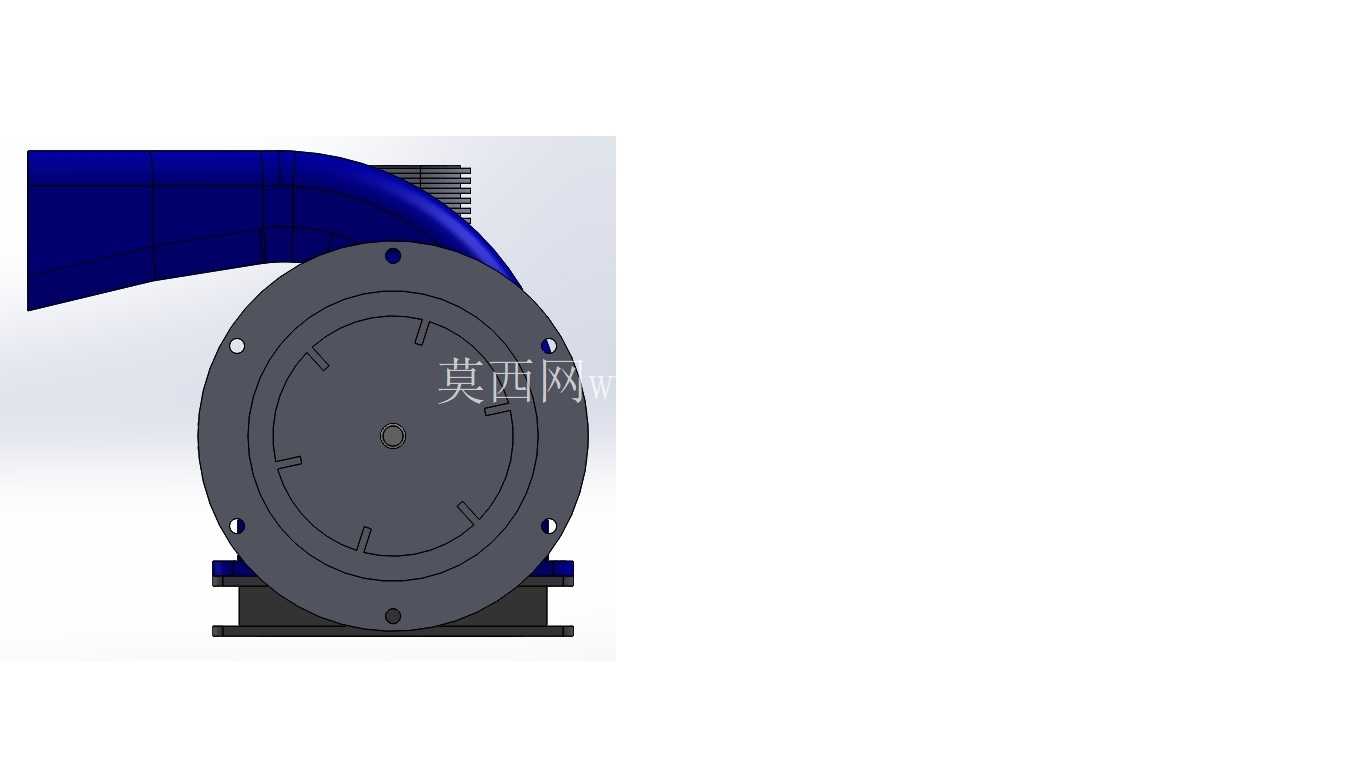

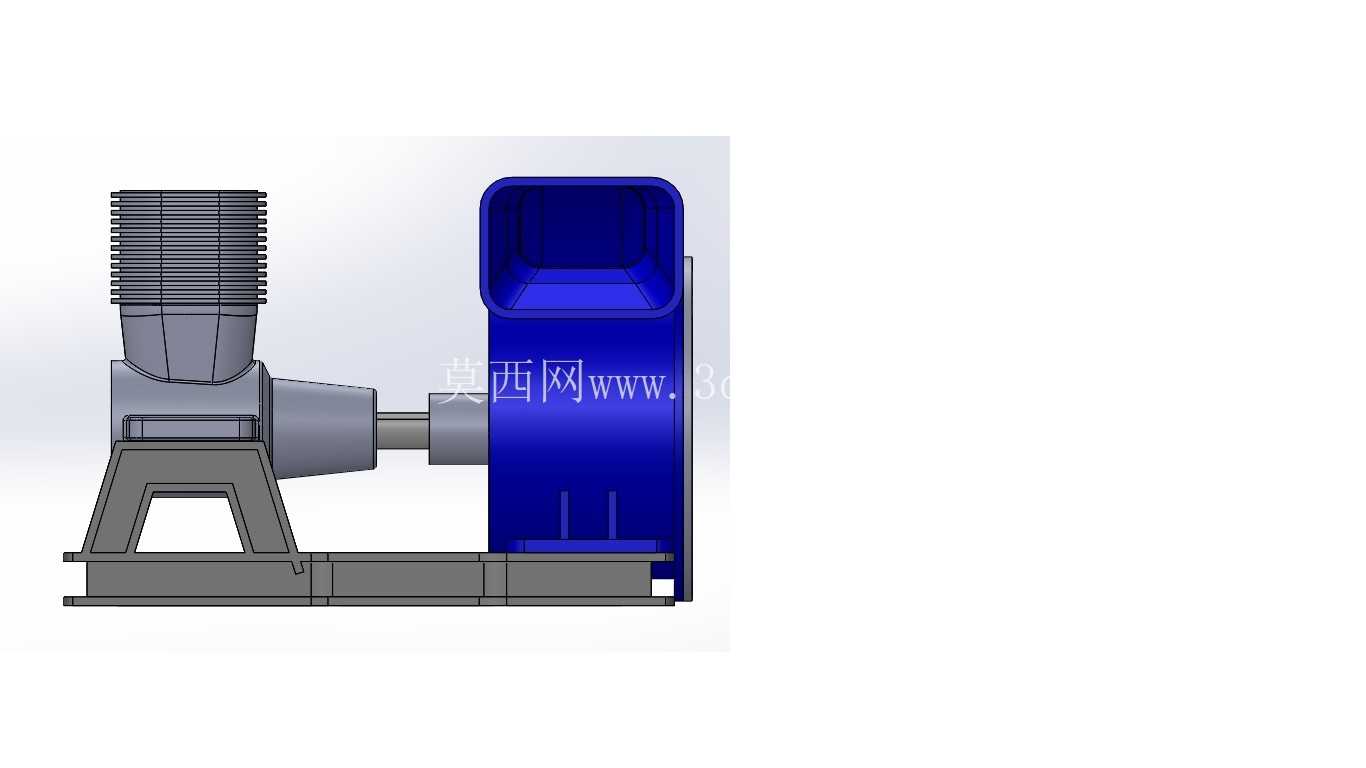

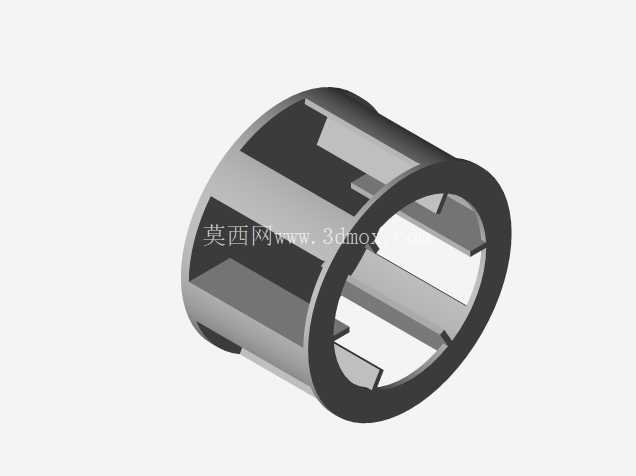

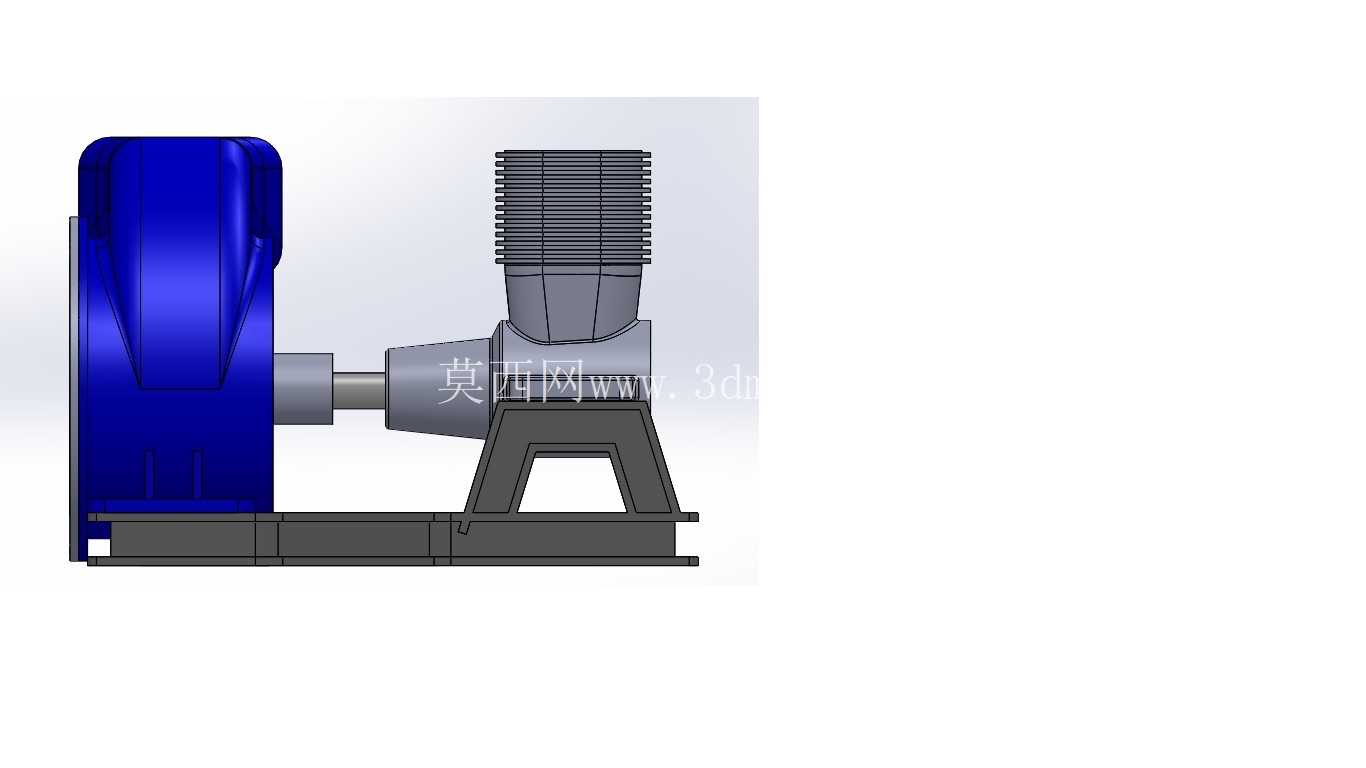

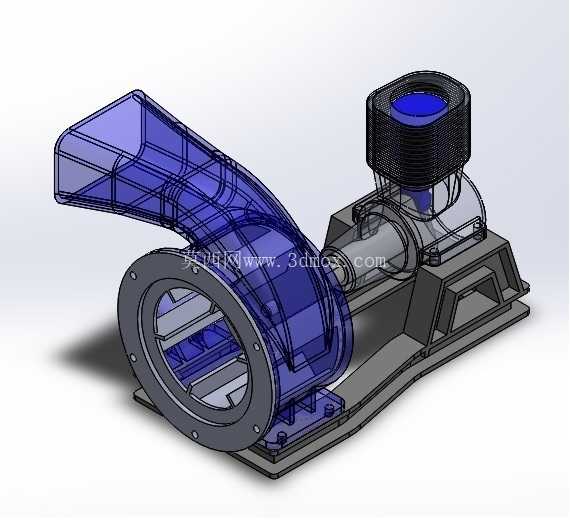

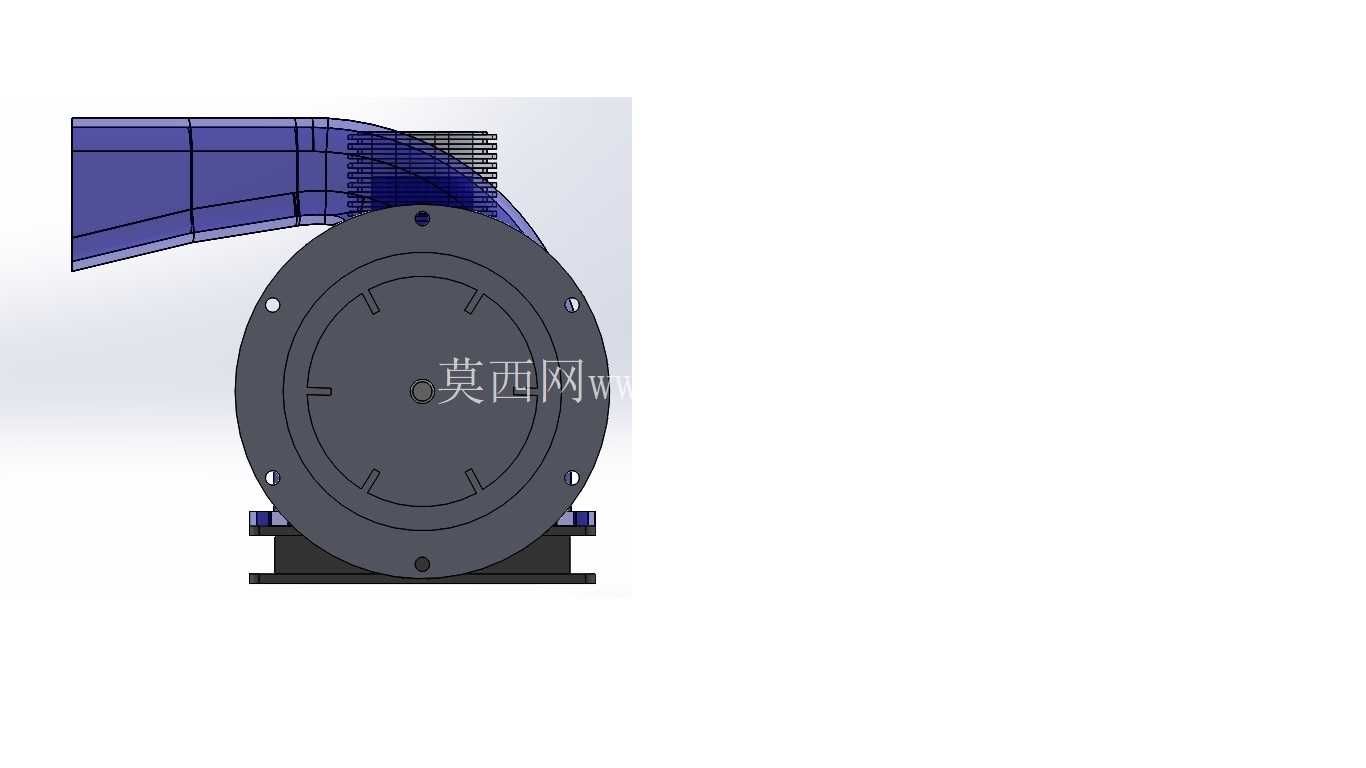

　　设计过程中首先要匹配的是叶轮的叶片型线，后向式的叶片曲率经过流道走向适配，能在保证风压输出的前提下降低运行噪音，叶片与轮盘、轮盖的连接位置做了圆弧过渡处理，避免应力集中在长期高速旋转下出现结构疲劳，蜗壳的型线是按照对数螺旋线轨迹做的拟合，保证气流从叶轮外缘流出后能顺畅沿着壳壁导向出口，不会出现局部涡流造成的能量损耗。安装边界上，前端的法兰连接面做了均匀分布的螺栓孔位，能直接对接标准管径的通风管道，不需要额外做转接法兰，底部的一体式安装底座预留了长条形的调节安装孔，既可以适配不同间距的安装机架，也能在装配时微调整机的水平位置，抵消安装面的平面度误差，驱动端的连接轴位做了同轴度的公差约束，保证叶轮旋转时的动平衡精度，避免运行过程中出现异常振动。

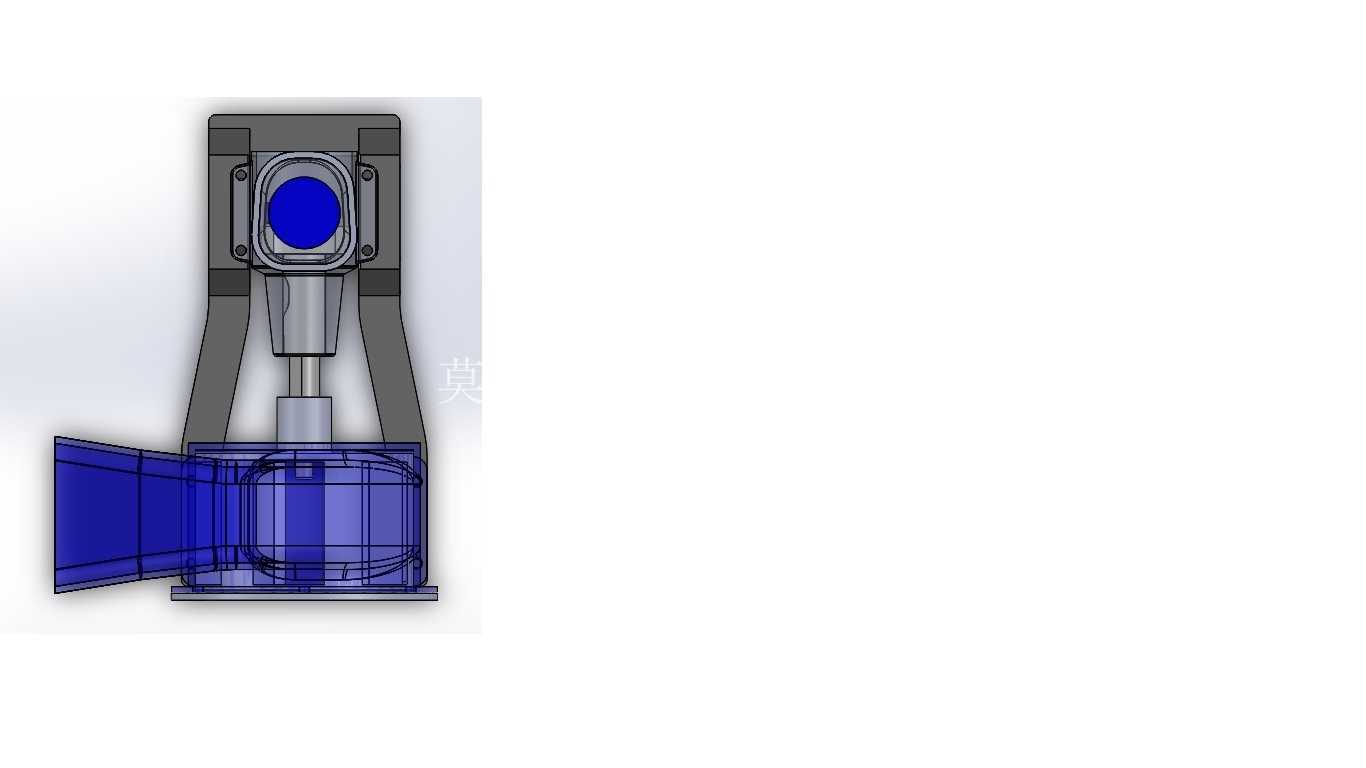

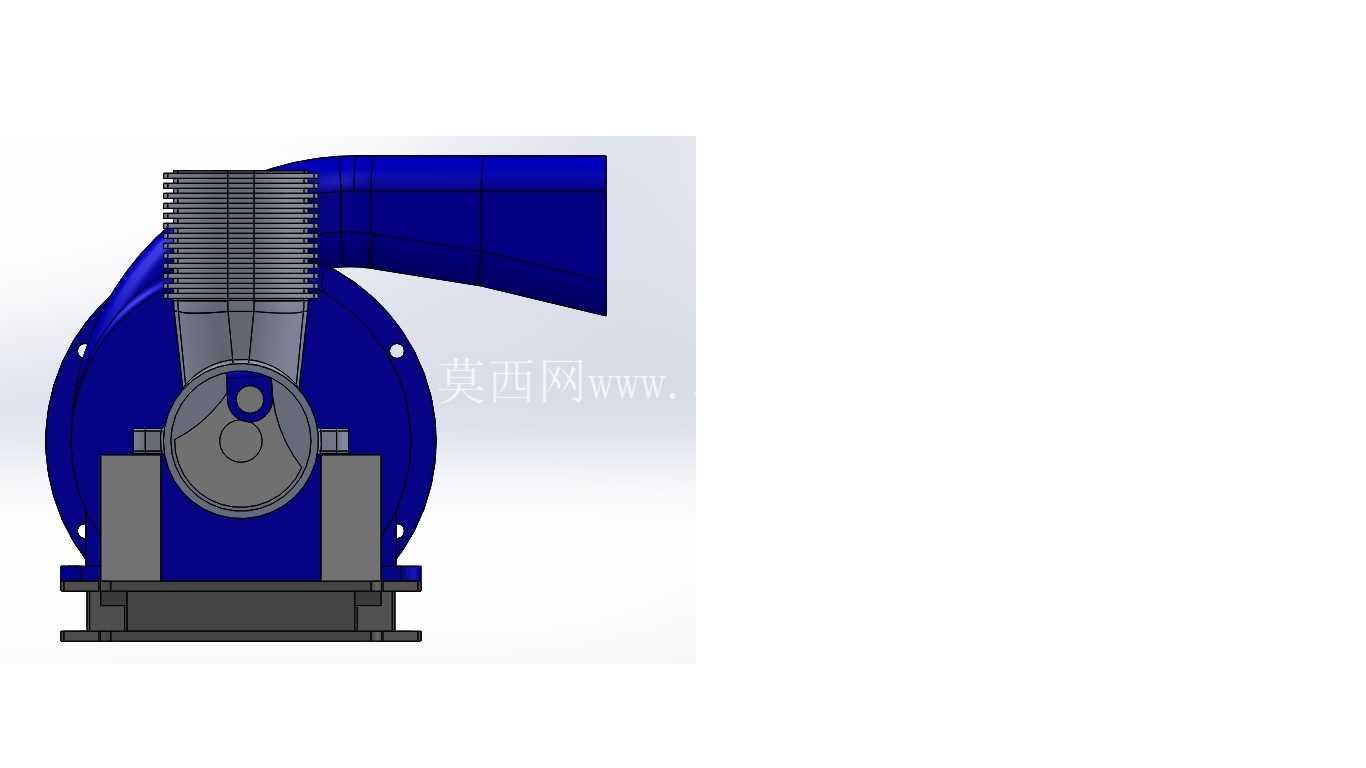

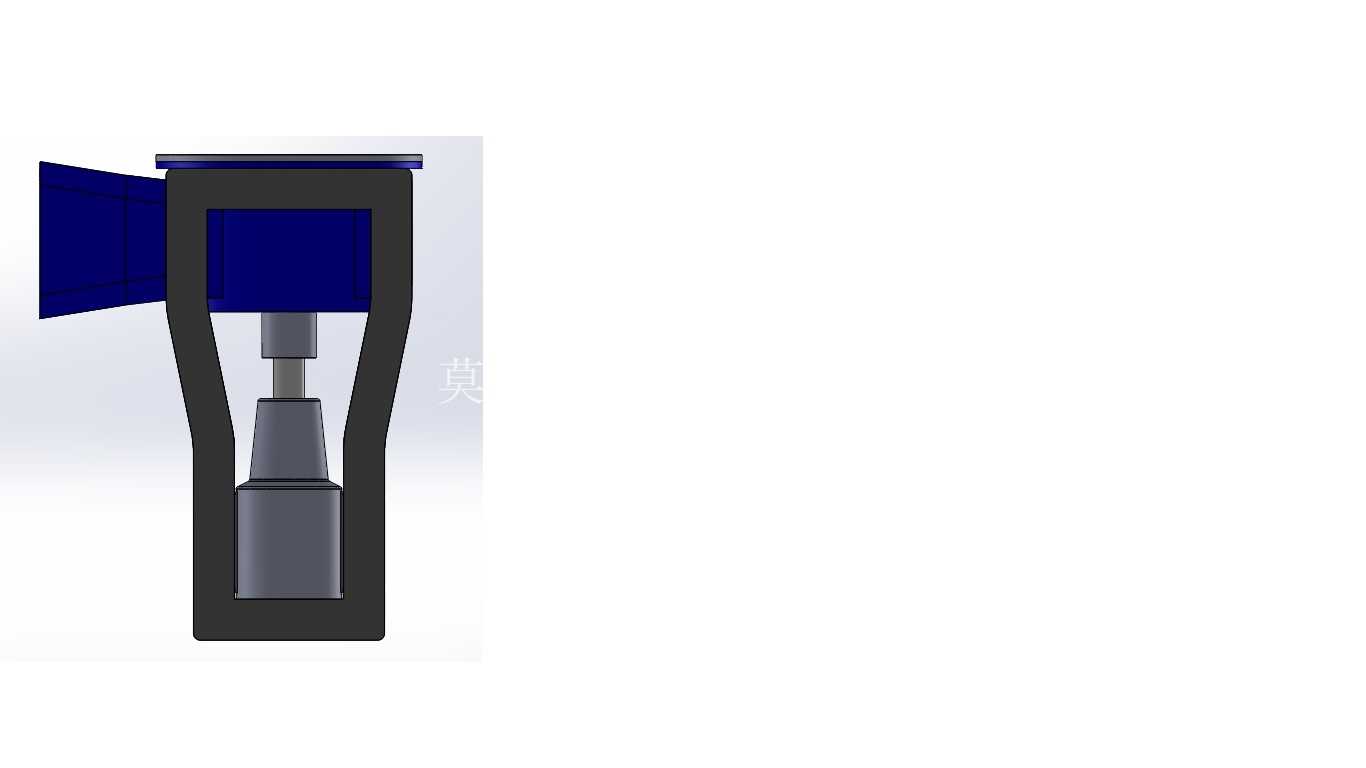

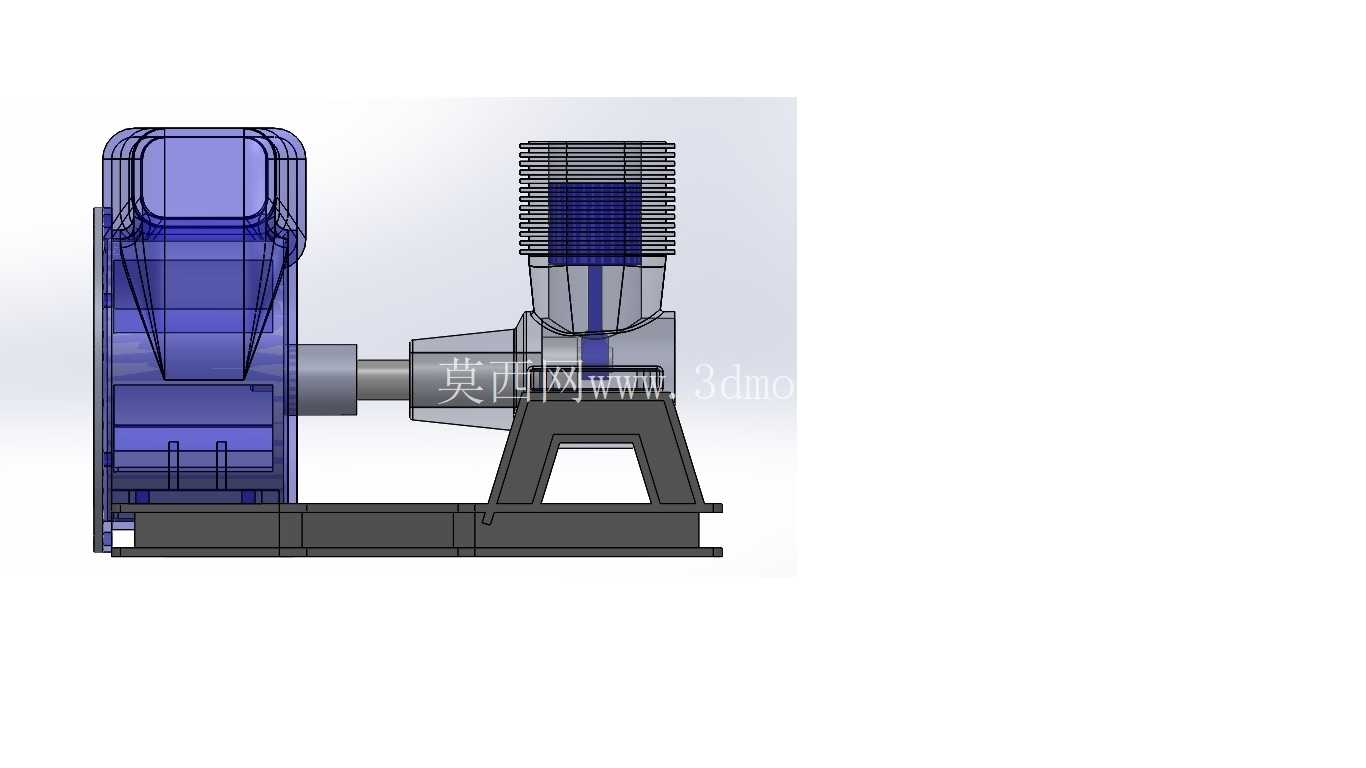

　　从结构细节来看，叶轮与蜗壳之间预留了合理的间隙，既不会因为间隙过大造成气流回流降低效率，也不会因为间隙过小在热胀冷缩或者轻微形变时出现叶轮擦碰蜗壳的故障，出口段的方转圆过渡流道做了顺滑的曲面处理，减少气流转向时的局部阻力，驱动端上方的防护结构既可以遮挡驱动连接部位避免杂物卷入，也能引导部分冷却气流流过驱动部位，带走长时间运行产生的热量。在实际选型适配时，这套总成的结构尺寸可以根据需求调整叶轮直径与蜗壳容积，匹配不同的风量风压参数，小尺寸规格可以用于设备内部的局部散热排风，大尺寸规格可以对接车间的集中除尘通风管网，安装底座的承重结构经过加强处理，能承受高速运行时的动载荷，不需要额外做加强支撑。

　　设计时还考虑了日常维护的便利性，蜗壳与底座的连接采用可拆卸的螺栓结构，需要清理叶轮积灰或者检查叶片磨损情况时，可以直接拆开蜗壳连接位完成维护，不需要整体拆卸整机的安装管路，降低后期运维的工作量。流道内部的所有棱角位置都做了圆角处理，避免气流中的粉尘颗粒在棱角位置堆积造成流道堵塞，长期运行在含尘气体环境下也能保持流道的通畅，叶片的厚度根据运行转速做了匹配，在保证结构强度的前提下尽可能降低叶轮的转动惯量，减少驱动端的启动负载，让设备启动过程更平稳，降低启动电流对供电回路的冲击。
