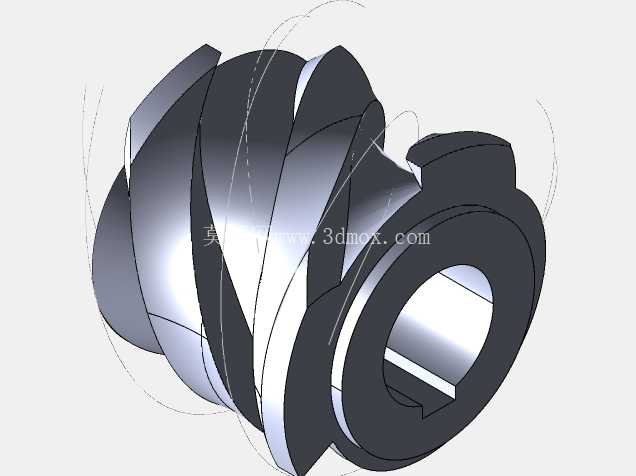

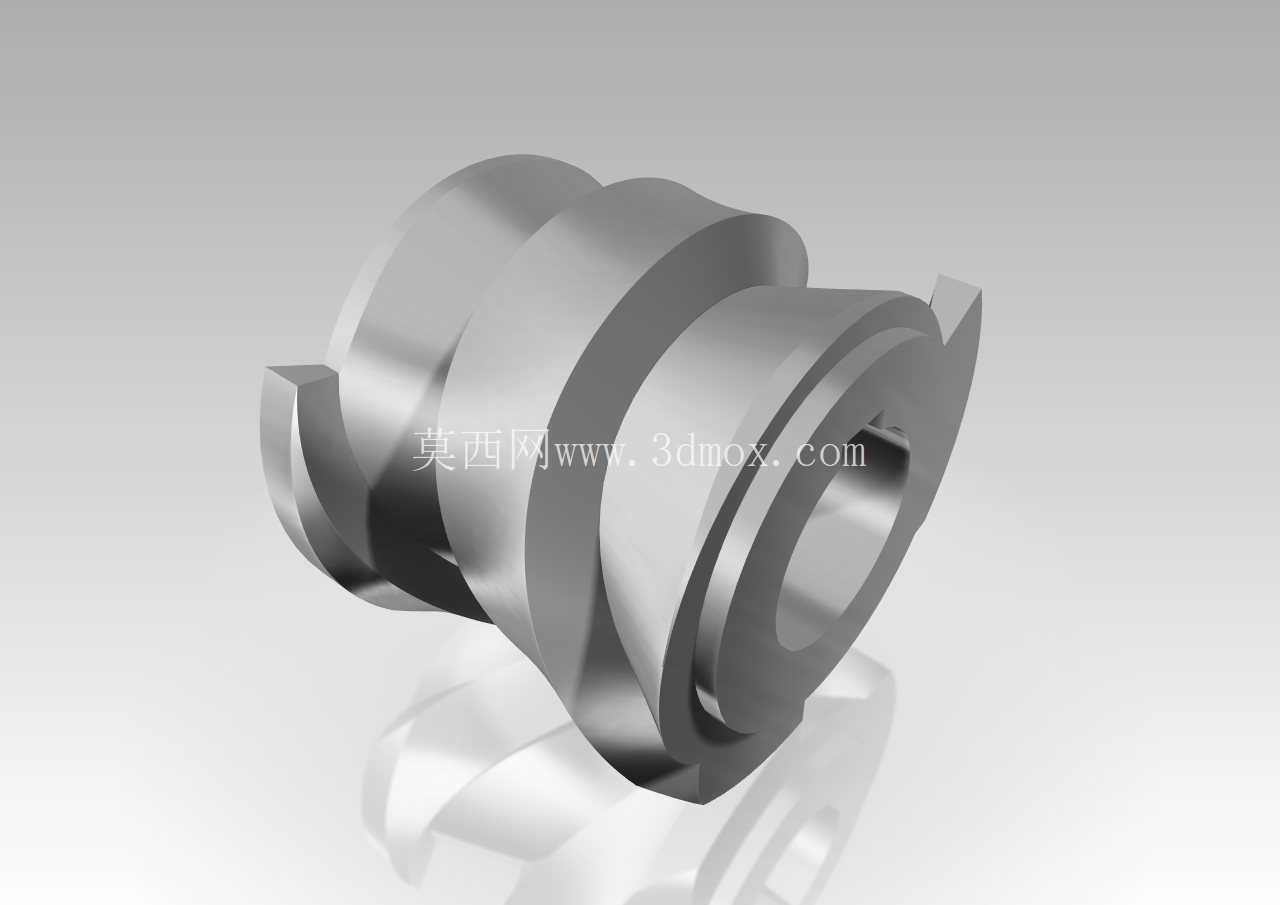

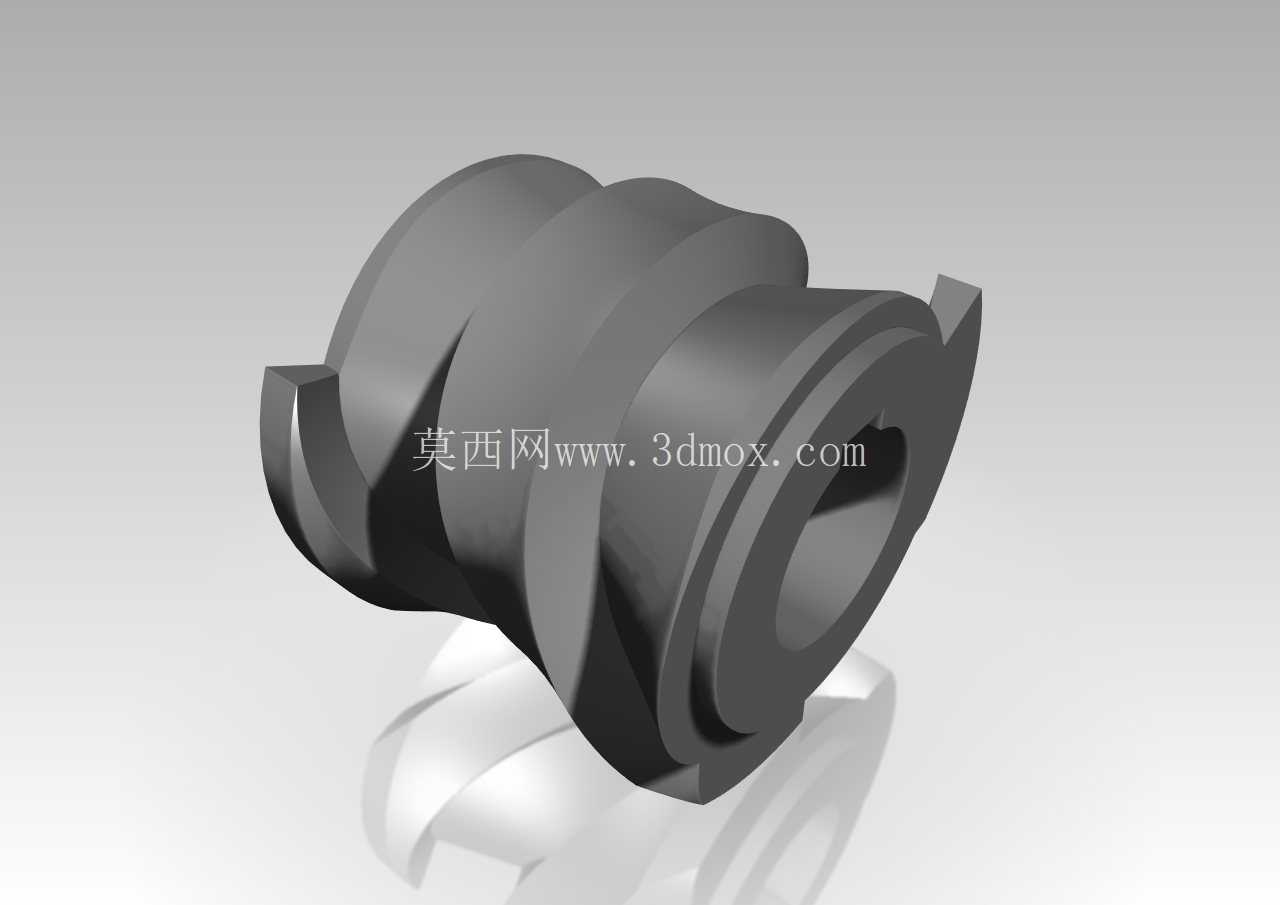

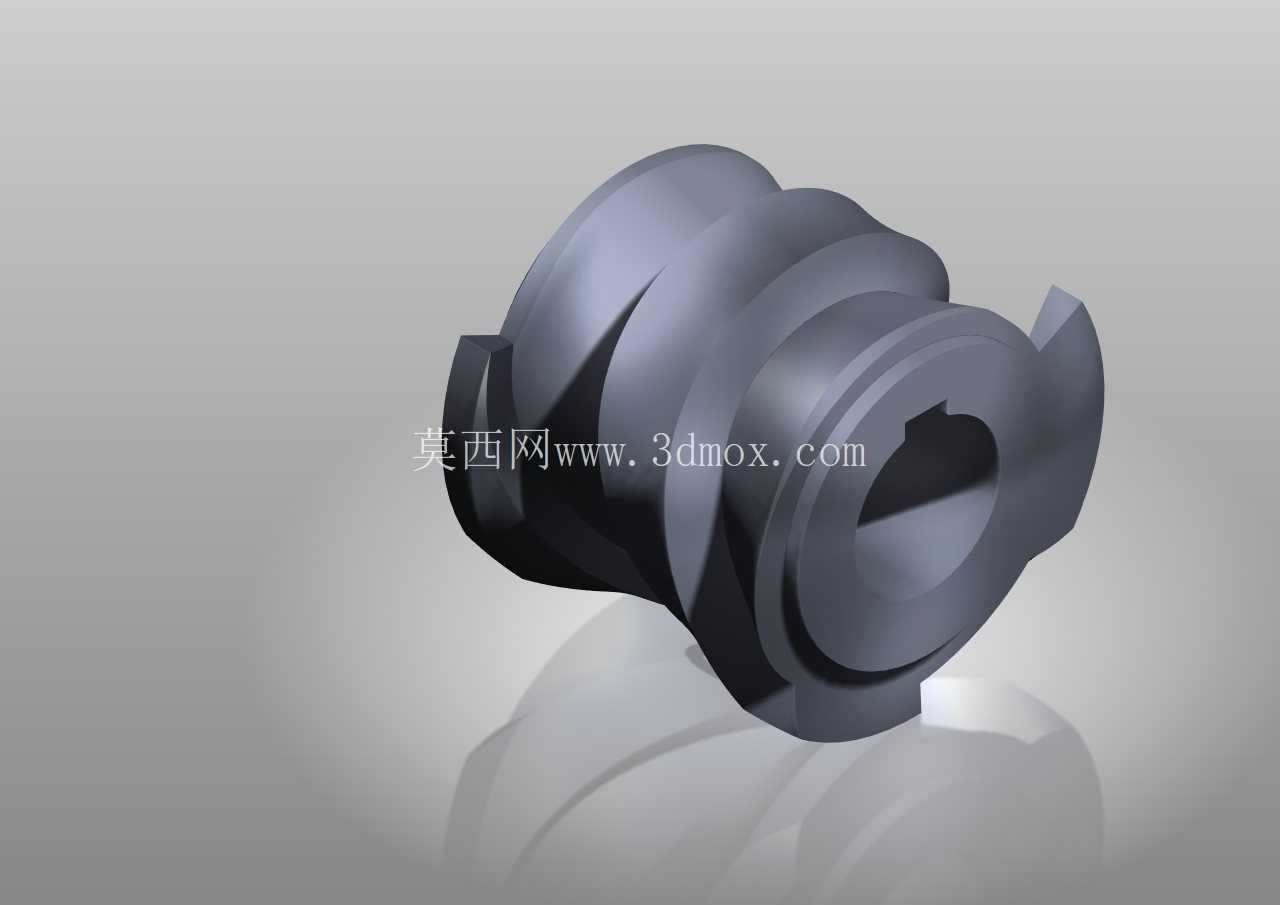

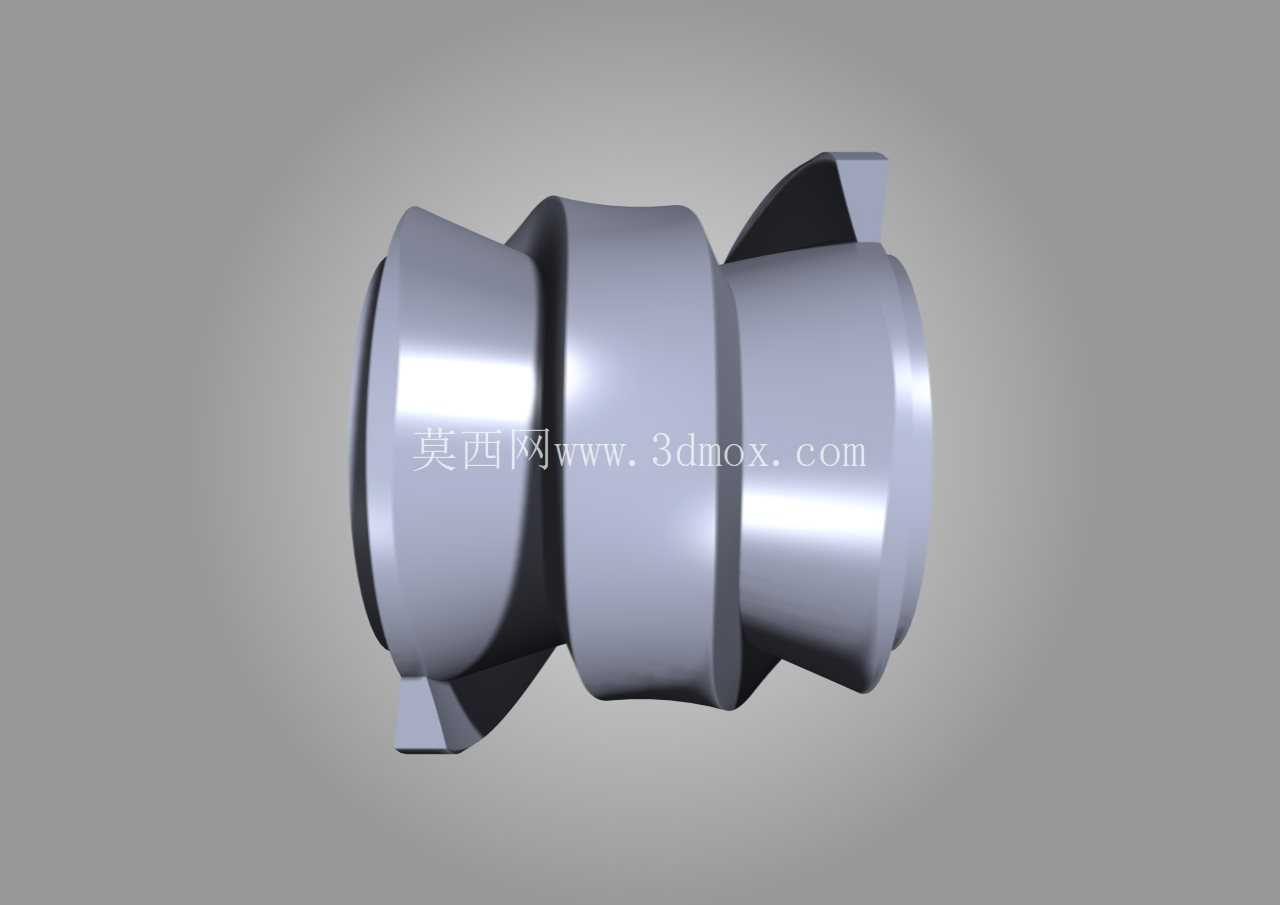

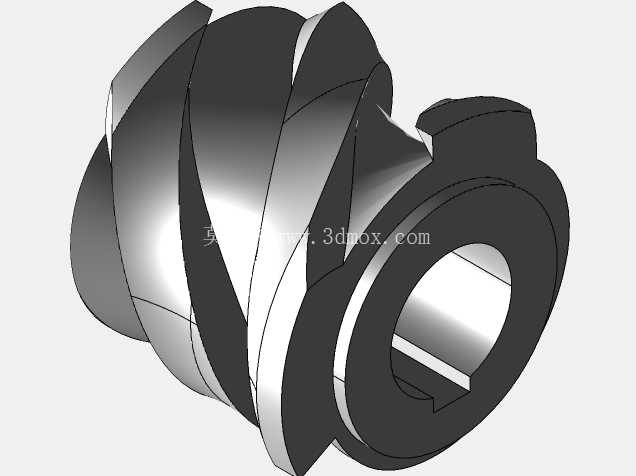

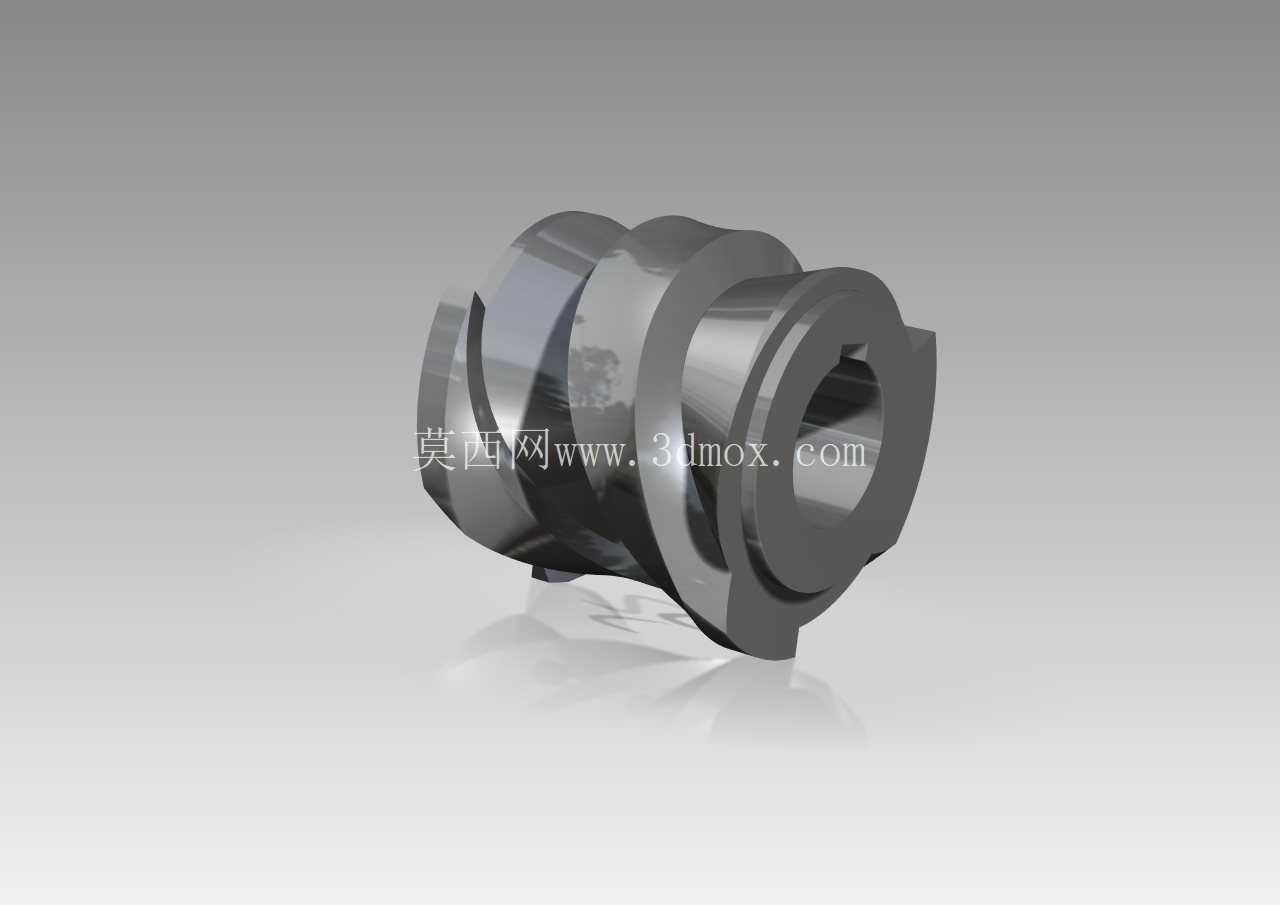

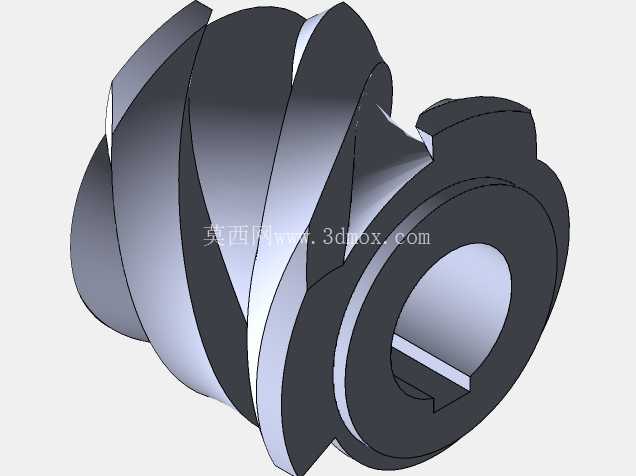

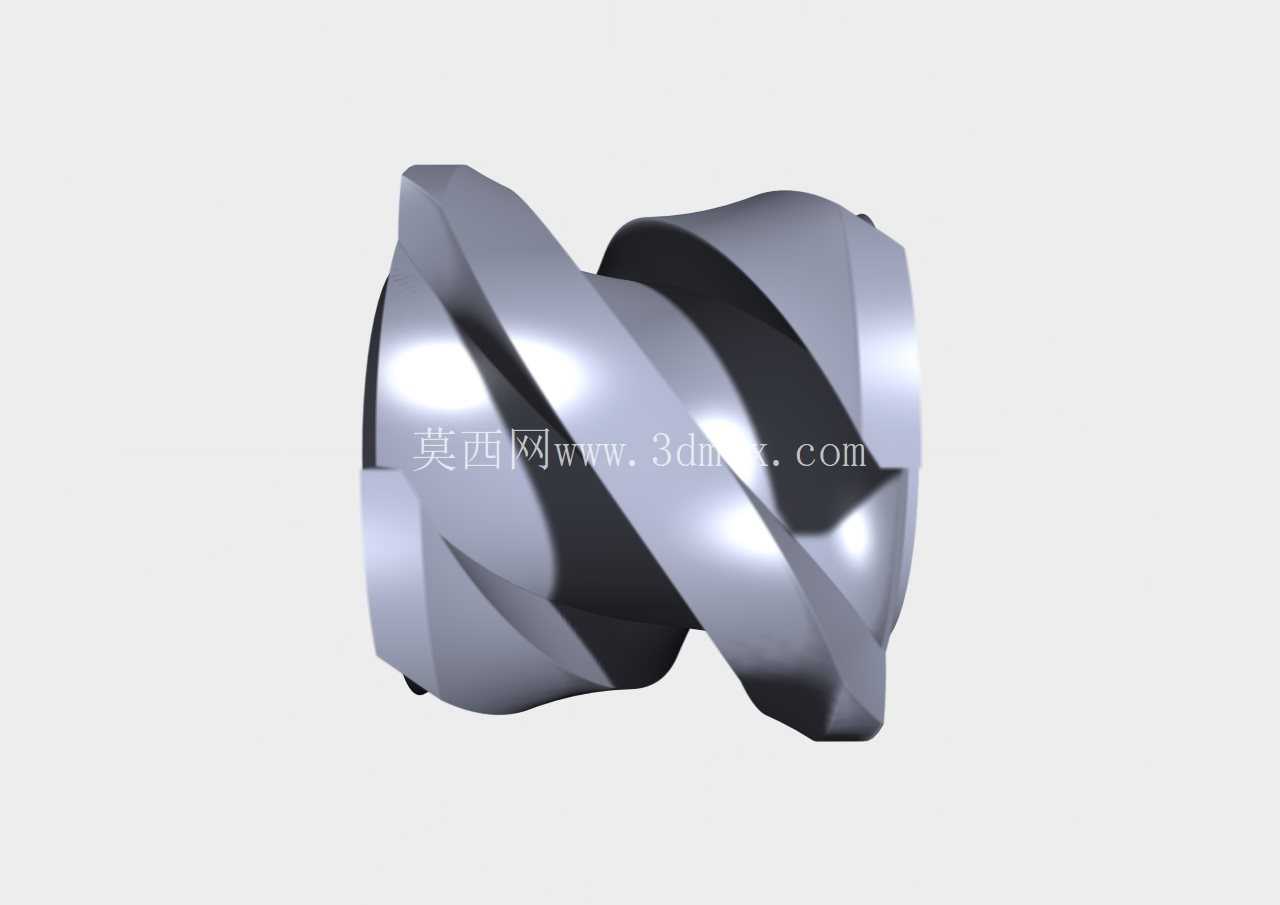

弧面分度凸轮索引驱动传动构件

　　在多工位自动化装配、检测、灌装类设备的传动链路里，这类弧面分度凸轮是间歇转位动作的核心执行构件，区别于槽轮、棘轮等传统间歇传动结构，它能在高速运转工况下保持更平稳的动力输出，转位过程无刚性冲击，适配每分钟数十次到上百次的频繁启停分度需求，常见于电子元器件组装转盘、医药泡罩包装机转塔、五金件多工位加工台的核心传动段。从结构设计逻辑来看，这款凸轮的工作曲面采用空间包络成型思路，凸轮体上的螺旋滚道与配套分度盘上的滚轮做无侧隙啮合，转位段的曲面轮廓严格匹配正弦运动规律，能让从动转盘在启动、转位、锁止的全周期里，加速度曲线连续无突变，从根源上降低高速运转时的振动与噪音，也能减少啮合面的接触应力，延长整套机构的维护周期。

　　实际选型安装时，首先要确认核心安装边界：该凸轮的中心安装间距为100mm，适配的从动滚轮直径为24mm，单次分度对应的停止工位数量为4，也就是说每完成一次完整的凸轮回转，从动转盘会精准完成4次等距转位，每次转位对应的分度角为315°，剩余角度段为静态锁止区间，锁止段依靠凸轮的定位曲面与滚轮贴合，不需要额外添加定位销或者刹车结构就能保持工位的固定精度，避免加工或装配过程中转盘出现偏移。从功能特性上看，它的运动方向为右旋驱动，安装时需要注意输入轴的转向匹配，一旦转向接反会导致滚道与滚轮出现卡滞，严重时会直接打坏啮合曲面。凸轮的中心轴孔做了键槽定位结构，能和驱动电机的输出轴或者减速器输出端实现周向固定，避免大扭矩传递时出现打滑位移。

　　和普通圆柱分度凸轮相比，这类弧面结构的啮合接触面积更大，单位面积承受的压应力更小，能传递更大的输出扭矩，适配大直径、大负载的多工位转盘使用，哪怕转盘上挂载了多个加工工位的夹具、检测头，也能保证转位的重复定位精度稳定在允许范围内。在做三维建模校核时，需要重点验证凸轮工作曲面的光顺度，不能出现曲率突变的折线段，否则实际加工出来的构件在运转时会出现明显的顿挫，同时要校核滚轮与滚道的啮合间隙，预留合理的热膨胀余量，避免长时间高速运转升温后出现咬合磨损。

　　安装调试阶段，要严格保证凸轮轴与从动分度盘轴的空间垂直度，两轴的中心距误差要控制在极小的公差范围内，中心距偏大会导致啮合间隙过大，转位到位时出现冲击晃动，中心距偏小则会加剧滚轮与滚道的磨损，缩短构件使用寿命。这类凸轮构件的应用场景还覆盖了烟草包装机械、锂电池极片冲切设备、文具组装流水线等需要精准间歇转位的自动化设备，在这些场景里，它的运转稳定性直接决定了整台设备的生产节拍和加工良率，一旦凸轮曲面出现磨损，会直接导致工位偏移，出现装配错位、加工位置偏差等问题，因此设计阶段对曲面的加工精度、热处理硬度都有较高要求，建模时需要把曲面的每个点位坐标都做精准拟合，才能给后续的数控加工提供准确的模型依据。
