基于技术图纸的涡轮壳体详细结构设计

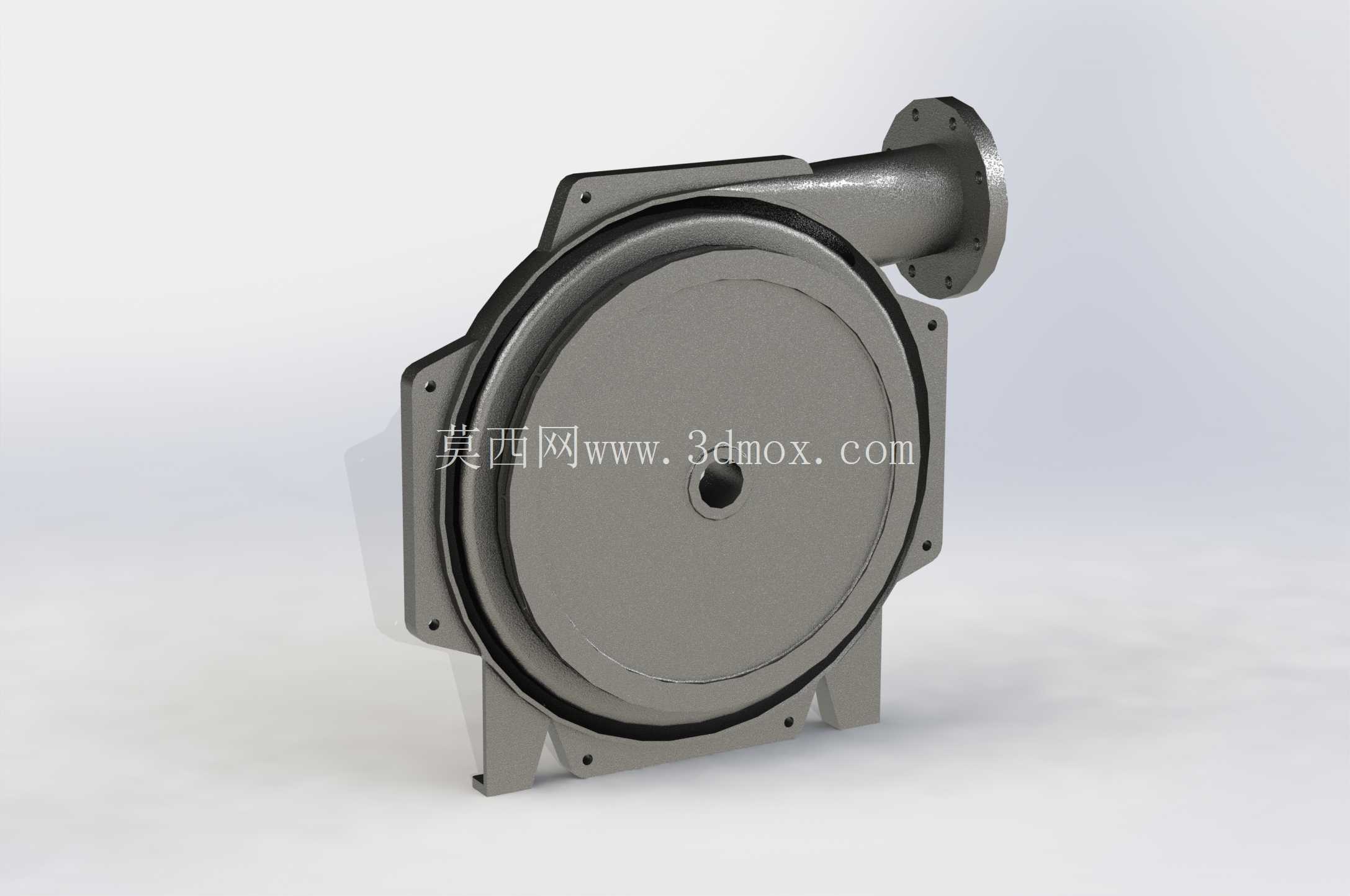

　　从实际应用场景来看，这类壳体既可以匹配小排量内燃机的废气增压单元，也可经过 minor 参数调整适配工业高压风机的涡壳段，核心作用是将叶轮旋转产生的流体动能通过渐扩形流道转化为压力能，同时为内部叶轮、轴承组件提供封闭的安装腔体，隔绝外部杂质进入运动副区域，也避免内部高压流体出现泄漏损耗。设计过程中首先明确了安装边界的约束条件：壳体一侧的法兰连接端采用标准螺栓孔布局，孔位分度圆直径、法兰厚度、密封槽深度均匹配对应通径的管路连接标准，可直接与同规格的进气管路完成对接，不需要额外设计转接结构；壳体底部的支撑脚采用带安装孔的凸台结构，两个支撑脚的孔位中心距、安装面平面度公差均按照通用机架的安装基准设计，可直接固定在设备的安装基板上，支撑脚与主体壳体的过渡位置设置了加强筋结构，避免设备运行过程中振动导致支撑位置出现应力开裂。在流体增压与动力传输类设备的配套结构中，涡轮壳体是承担流道约束、部件承载、安装定位核心作用的关键构件，这类构件常见于车用增压系统、工业通风增压单元、小型流体输送设备的动力端，需要在高速流体冲刷、持续振动载荷、温度交变的工况下保持结构稳定性与密封可靠性。本次呈现的涡轮壳体结构，完全依托实际加工技术图纸完成参数化建模，所有结构特征均对应量产加工的工艺要求，没有冗余的非工程化设计元素。

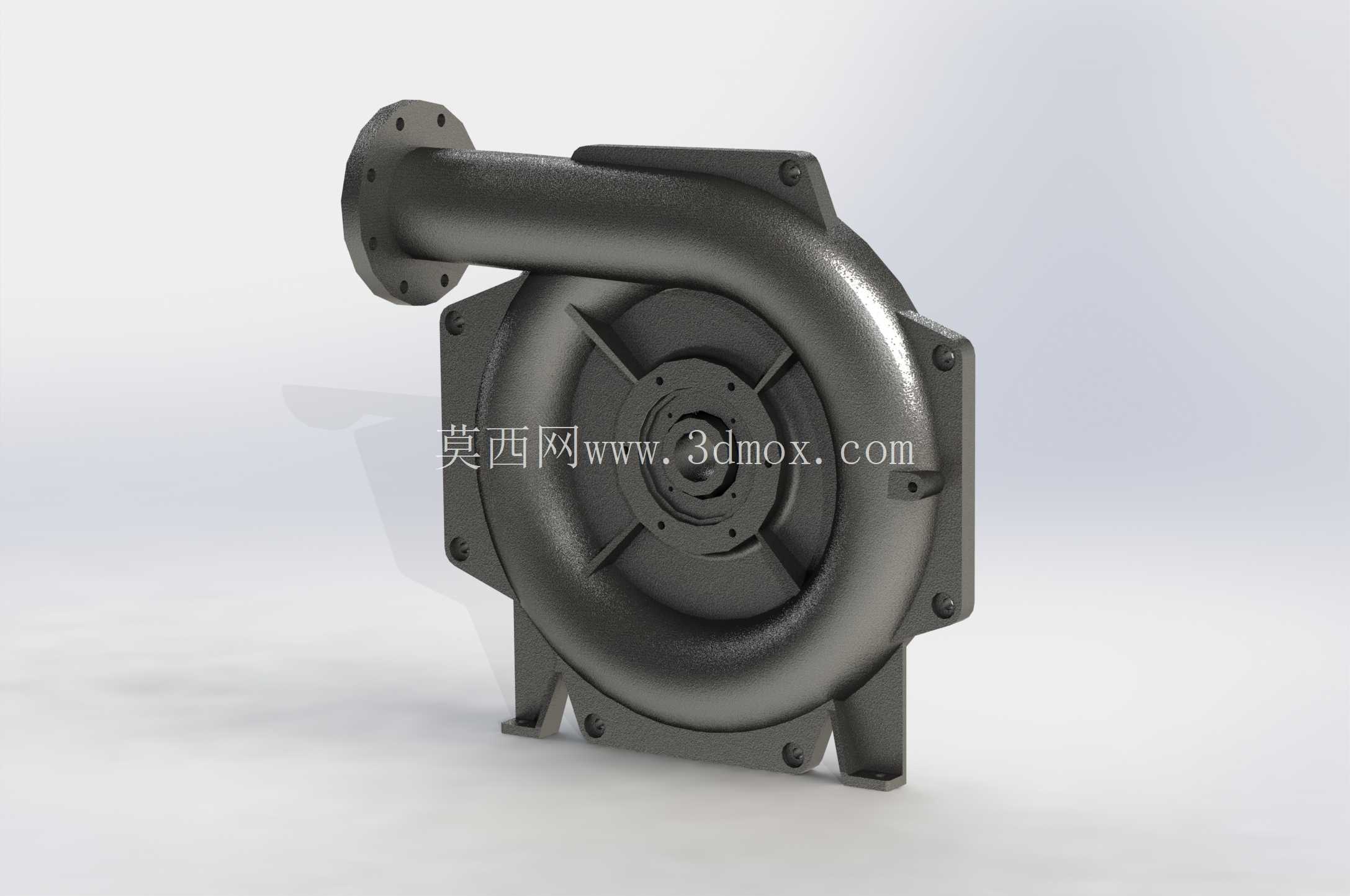

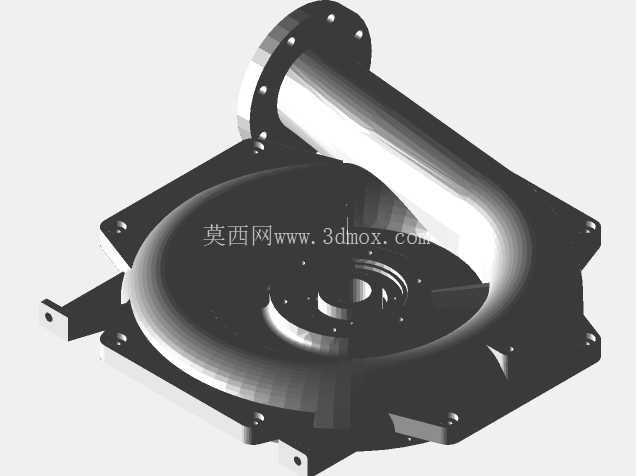

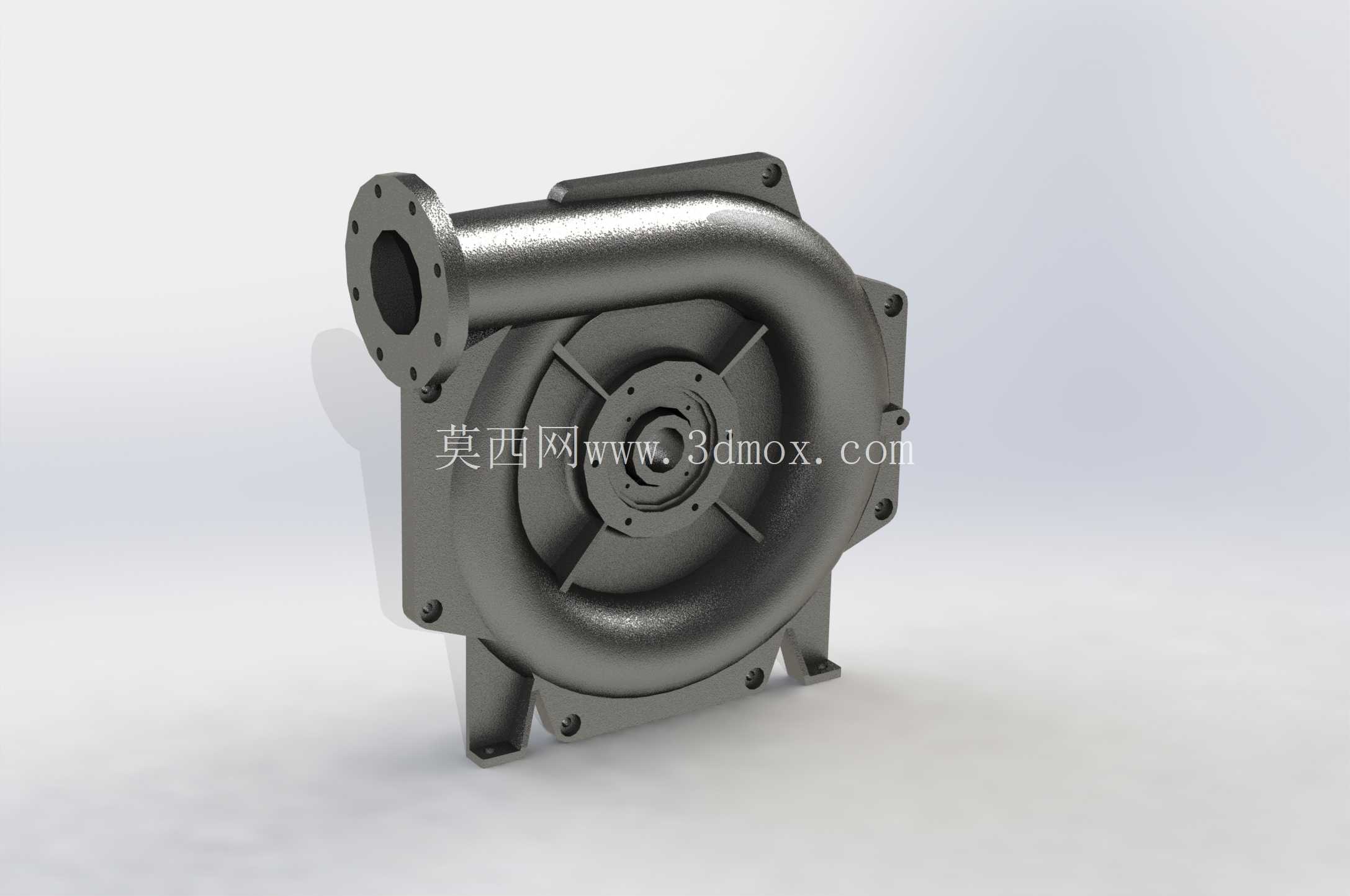

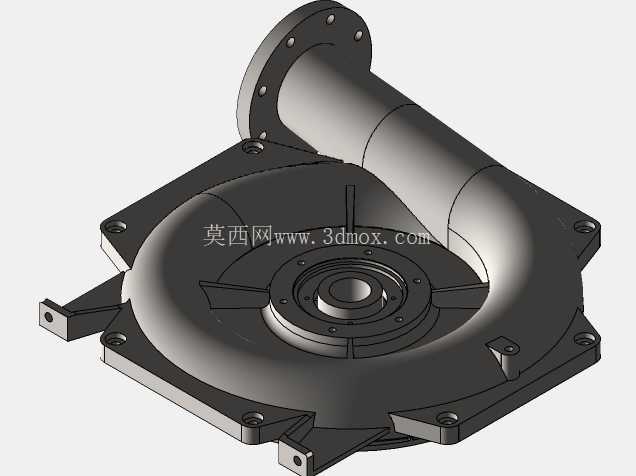

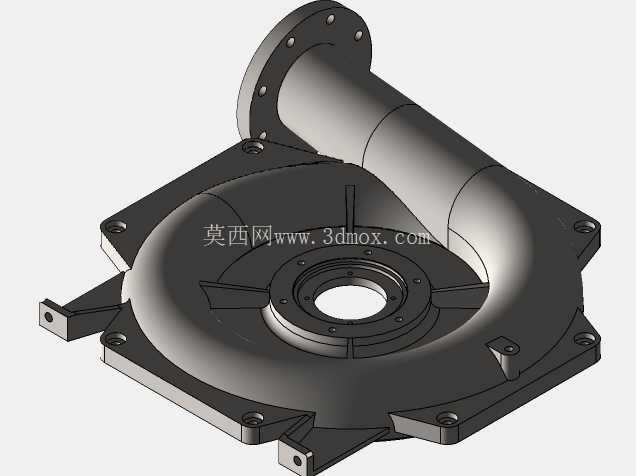

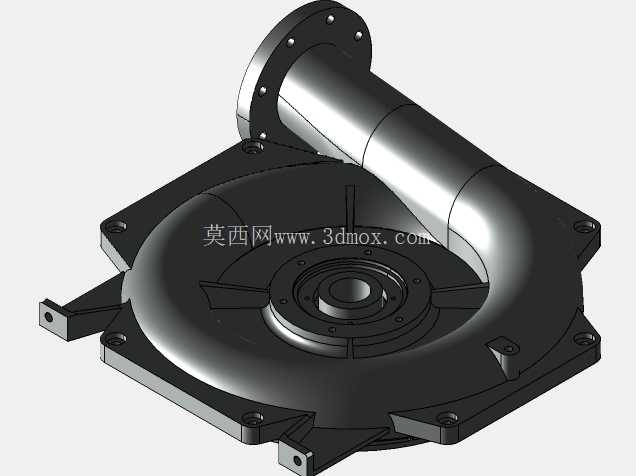

　　壳体的主体涡腔采用等变曲率的流道设计，流道截面从进气口位置开始沿着叶轮旋转方向逐渐扩大，曲率变化率经过流体仿真验证，能够减少流体在腔体内的折返损失，降低流道壁面的紊流噪声；涡腔侧壁的轴承安装位设置了同轴度定位止口，止口的直径公差、端面跳动公差均满足高速轴承的装配要求，可保证叶轮安装后与腔体内壁保持均匀的间隙，避免运行过程中出现刮蹭问题。壳体周边的连接螺栓孔采用均匀分布的布局，每个螺栓孔的位置都对应壳体分型面的压紧受力点，合模装配后能够保证整个分型面的压紧力均匀，不会出现局部密封失效的问题；壳体外壁的散热筋结构沿着流道走向布置，既能够提升壳体整体的结构刚度，减少高速流体冲击产生的结构形变，也可以增大壳体与空气的接触面积，带走设备持续运行产生的热量，避免腔体内温度过高导致轴承润滑脂失效。

　　从压铸工艺的适配性来看，整个壳体的壁厚保持均匀过渡，没有出现急剧的壁厚变化，所有转角位置都设置了工艺圆角，既能够减少压铸过程中金属液充型的阻力，避免出现冷隔、浇不足的缺陷，也能够减少壁厚不均导致的冷却收缩应力，降低成品件的变形概率；壳体上的所有安装孔都设计了拔模斜度，对应压铸模具的抽芯方向，不需要后续额外的机加工序即可满足装配要求，仅轴承安装位、法兰密封面位置预留了机加工余量，可在压铸成型后通过精加工达到尺寸精度要求。

　　在结构校核层面，建模过程中针对壳体的受力薄弱位置做了应力集中规避，比如进气法兰与主体连接的位置、支撑脚与主体衔接的位置、轴承安装位的周边区域，都通过圆弧过渡、局部加厚的方式分散应力，在保证整体重量可控的前提下提升结构的抗疲劳强度，能够满足长时间连续运行的载荷要求。整个模型的所有特征都具备参数可编辑性，设计人员可以根据实际的流量、压力参数需求，调整涡腔的截面尺寸、法兰通径、安装孔位布局，快速衍生出适配不同功率等级设备的壳体结构，不需要从零开始重建模型，能够大幅缩短前期方案设计的周期。
