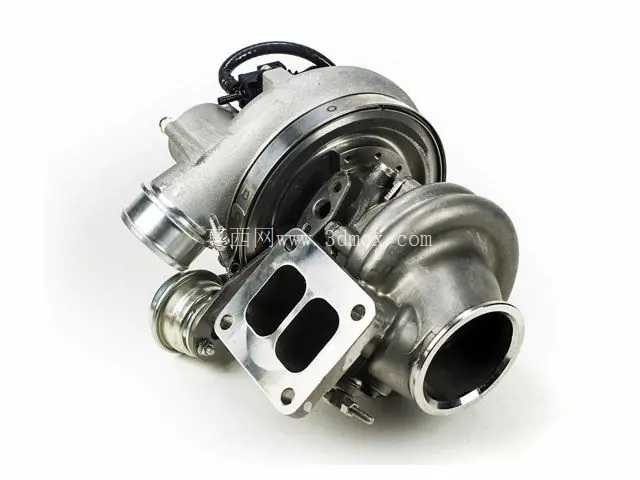

博格华纳双涡流T4IWG涡轮增压器结构

这款涡轮增压器的三维结构还原，核心围绕车用动力系统的进气增压需求展开，在民用性能车、改装动力单元、轻型商用车的动力升级场景中，这类带内部废气门的双涡流涡轮是兼顾低转响应与高转出力的核心部件。不同于单涡流涡轮的排气干涉问题，双涡流结构将发动机排气歧管的气流按点火顺序分成两组独立导入涡轮壳，避免不同气缸排气脉冲相互干扰，能在更低的发动机转速下建立起有效增压压力，大幅缓解小排量增压发动机常见的低扭不足问题。

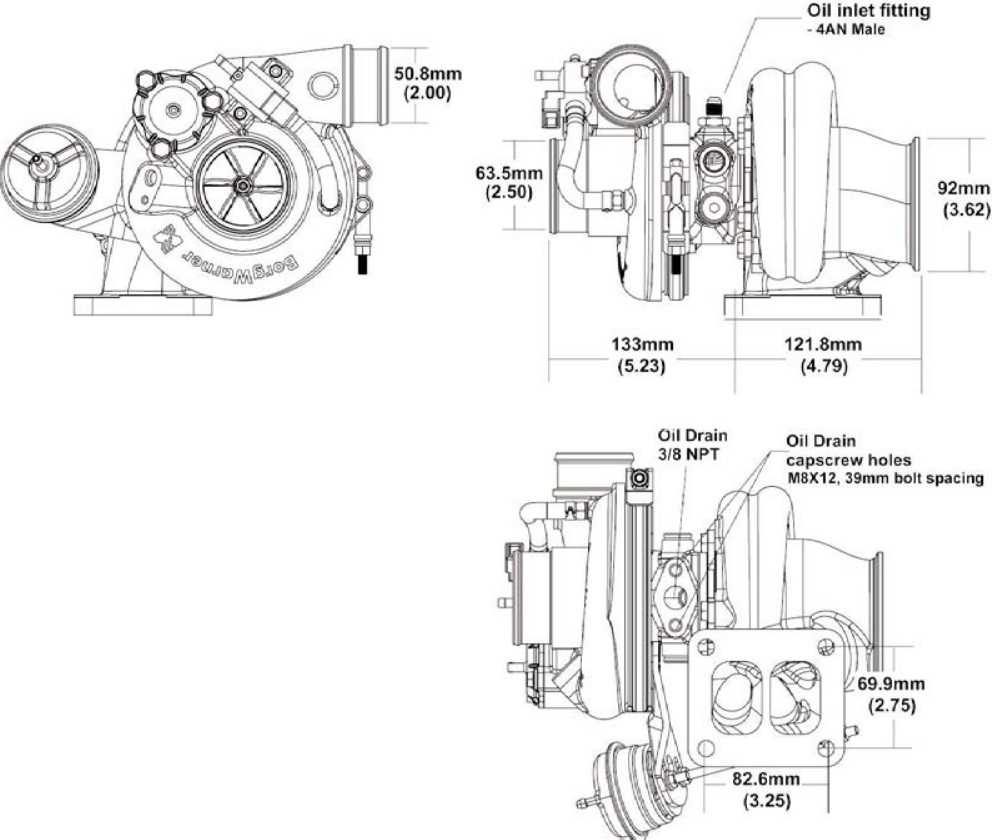

从结构设计逻辑来看，这款涡轮的压气机壳采用前倾式叶轮匹配渐扩式压气流道，压缩后的进气能以更均匀的流速进入中冷管路，减少进气紊流带来的压力损失；涡轮端的废气旁通阀采用IWG内置式结构，相比外置旁通阀能缩短废气放气的响应路径，增压压力控制精度更高，同时减少了外置管路的布置空间需求。安装法兰采用T4规格的双孔接口，匹配主流大排量性能发动机的排气歧管安装位，法兰面的螺栓孔位公差控制在±0.1mm范围内，能保证安装后的密封性能，避免高温高压废气泄漏导致的增压压力不足问题。

在实际装车应用中，这类涡轮的安装边界需要重点考虑周边热防护空间，涡轮壳工作时表面温度可达700℃以上，与周边线束、橡胶管路的最小安全距离需要保持在25mm以上，同时旁通阀的执行器拉杆需要预留足够的运动行程，避免车辆运行中因振动出现拉杆干涉。压气机端的进气接口采用卡箍式连接结构，适配不同口径的进气硅胶管，接口处的密封槽深度设计为2mm，能匹配标准O型密封圈，在2bar以内的增压压力下不会出现进气泄漏问题。

从建模还原的细节来看，涡轮转子总成的浮动轴承间隙、密封环安装位、冷却油道的进出口位置都做了精准还原，润滑油进出口采用标准螺纹接口，匹配发动机润滑系统的供油管路，机油流量控制在每分钟2-3L的范围内，能保证涡轮转子在最高每分钟16万转的转速下得到充分润滑与冷却。水冷通道的设计覆盖了涡轮壳与轴承座的连接区域，能在发动机高负荷运行后快速带走热量，减少停机后机油结焦的风险，延长涡轮的使用寿命。

针对改装场景的适配需求，这款涡轮的执行器预设增压压力对应0.8bar的基础输出值，用户可根据发动机的强化程度调整旁通阀的预紧力，最高可支持1.5bar左右的稳定增压压力，适配2.0L-3.5L排量的往复式活塞发动机。压气机壳的安装角度可根据机舱布置需求做360度旋转调整，调整后只需重新固定压气机壳的卡箍即可，不需要改动周边管路的走向，大幅降低了不同车型的改装适配难度。排气出口的法兰尺寸匹配通用3英寸排气前段管路，不需要额外做转接法兰就能对接主流改装排气系统，减少了改装中的焊接加工工作量。

在结构强度设计上，涡轮叶轮采用高温合金材料铸造，能承受持续900℃的排气温度冲击，压气机叶轮采用铝合金锻造工艺，在高转速下的抗变形能力更强，叶轮的动平衡精度控制在G2.5等级以内，能保证高转速运行时的振动值控制在允许范围内，避免长期运行出现轴承早期磨损。轴承座采用铸铁材质，具备良好的热稳定性，在冷热交变的工作环境下不会出现尺寸变形，保证转子轴的同轴度始终处于设计公差范围内。
