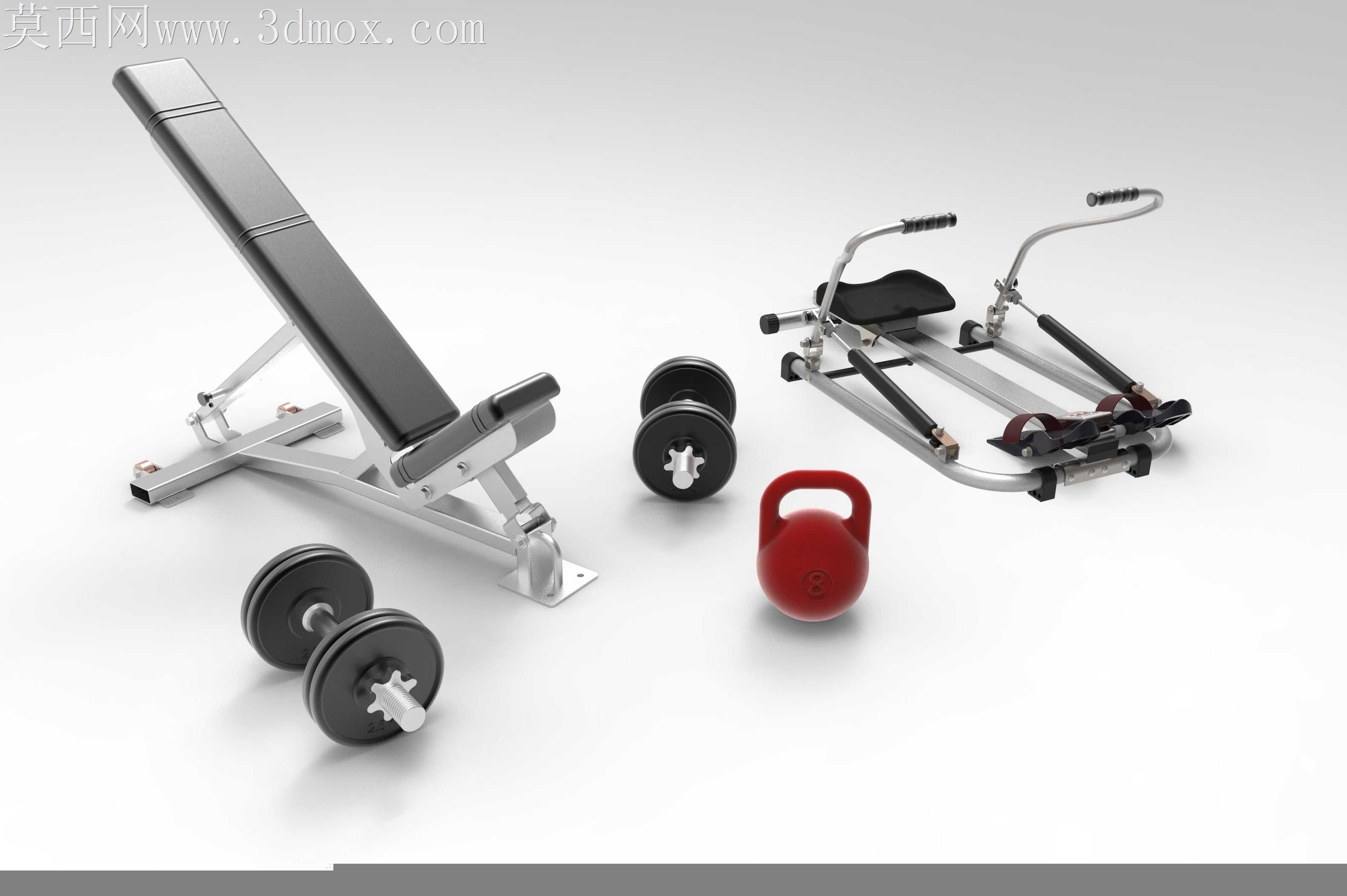

家用组合健身器材全套结构设计

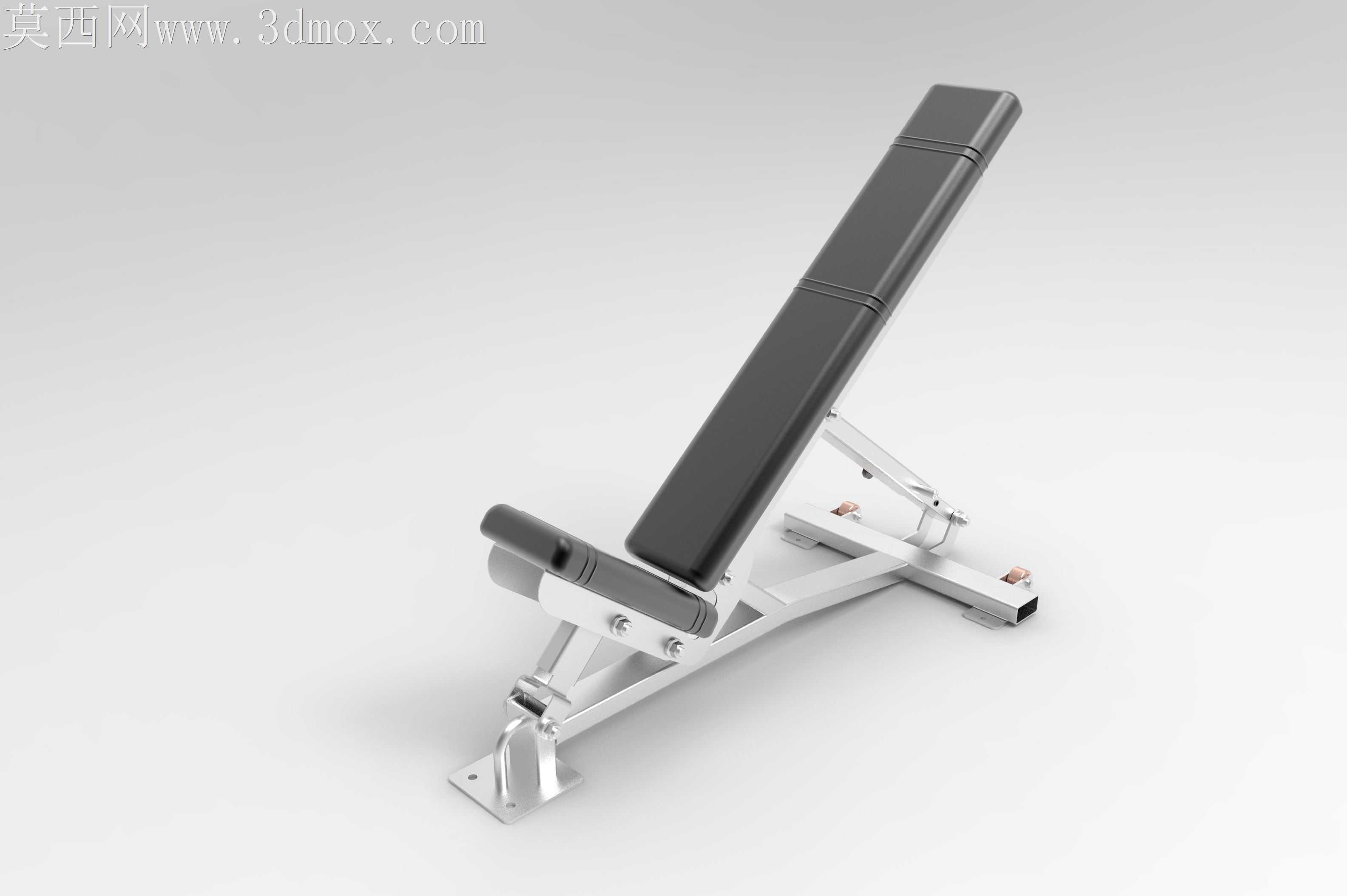

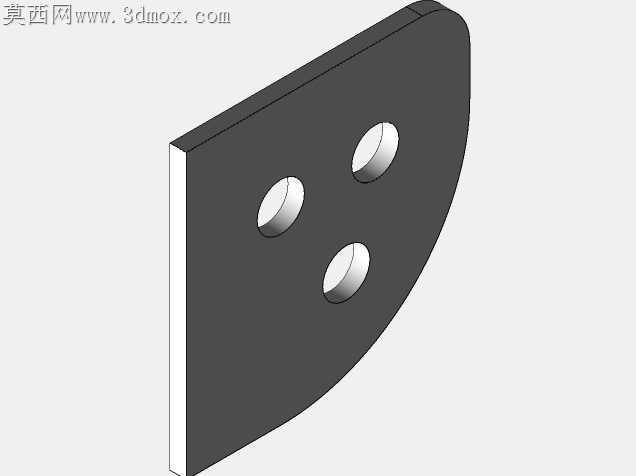

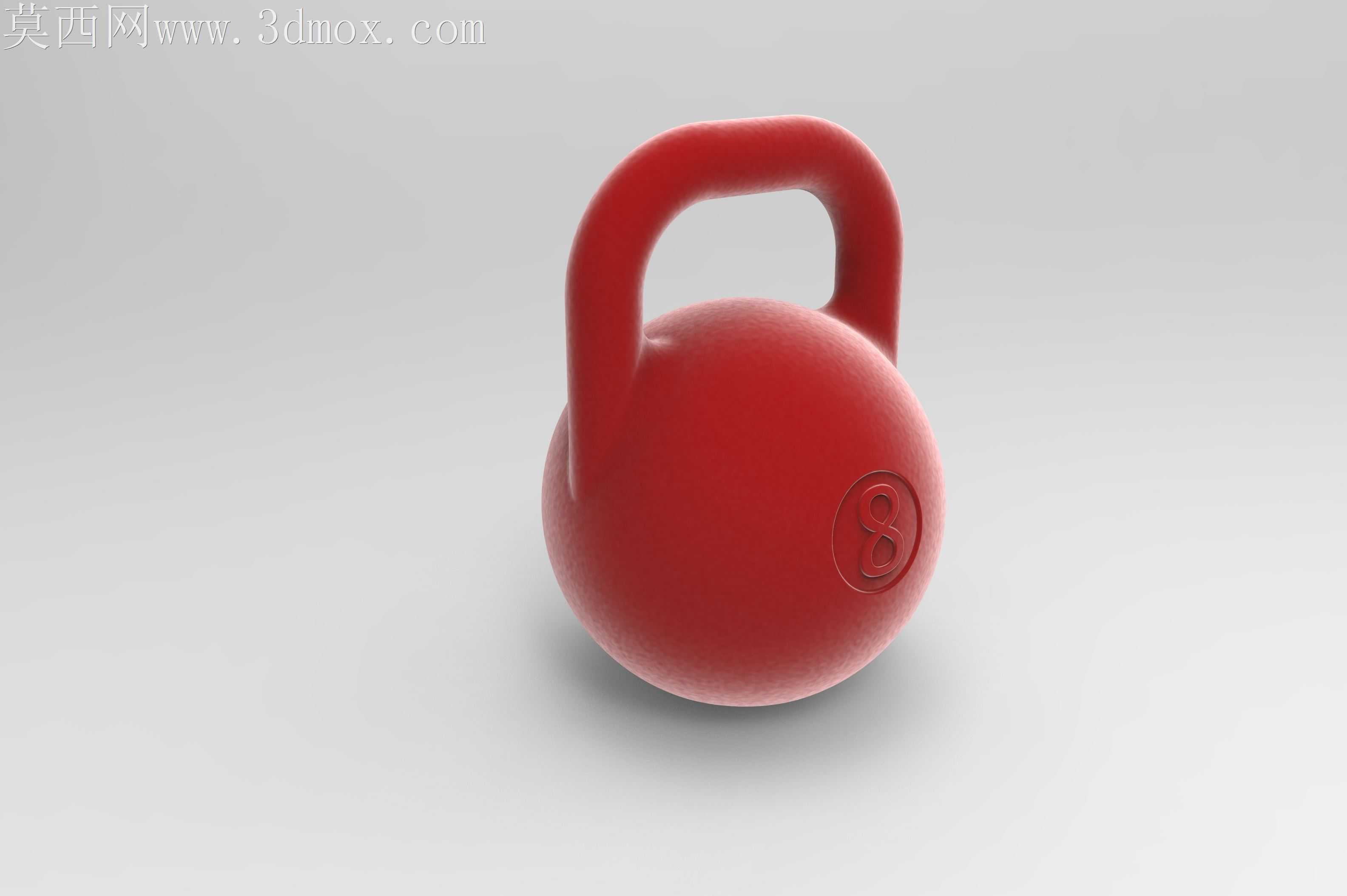

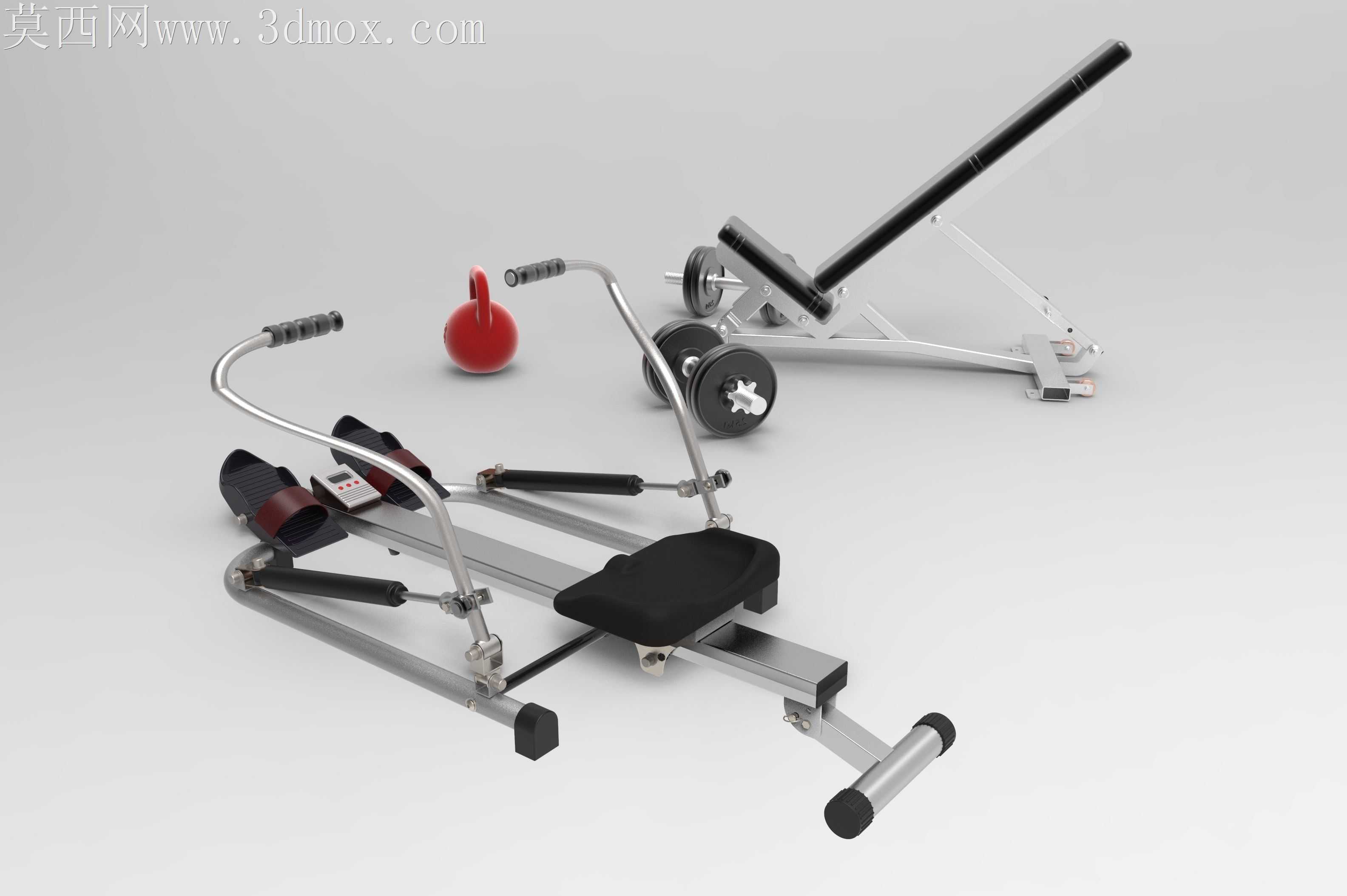

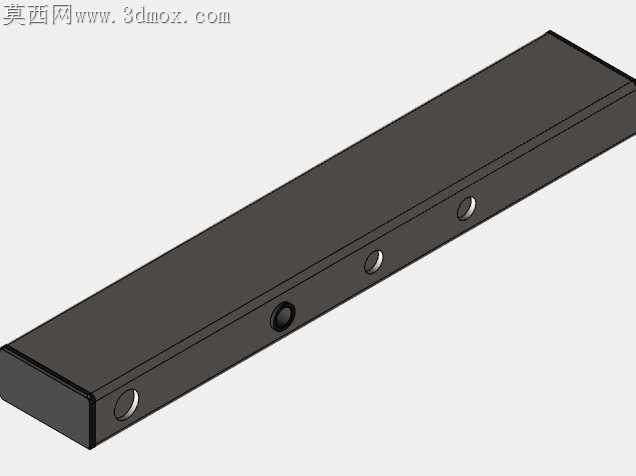

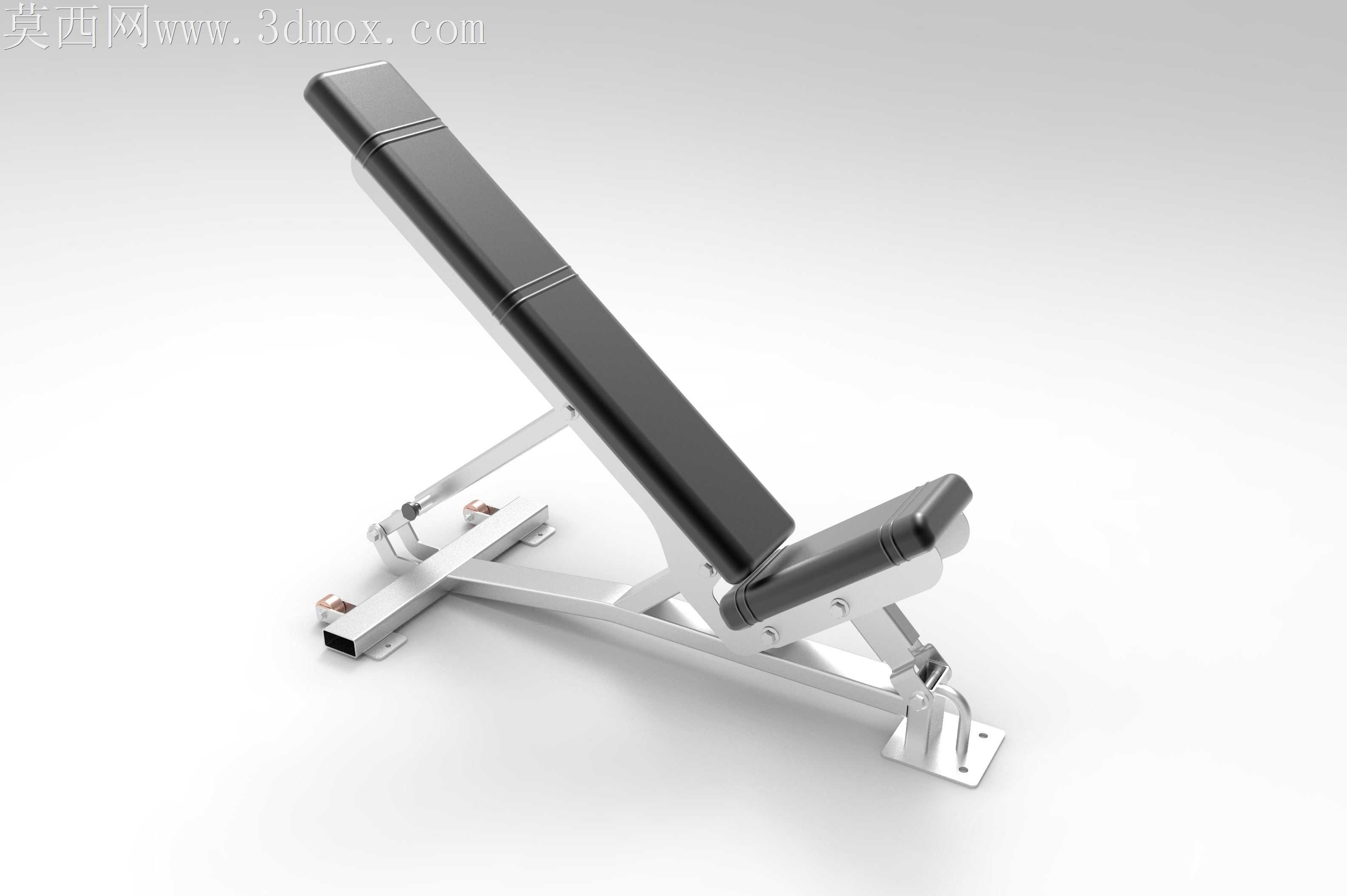

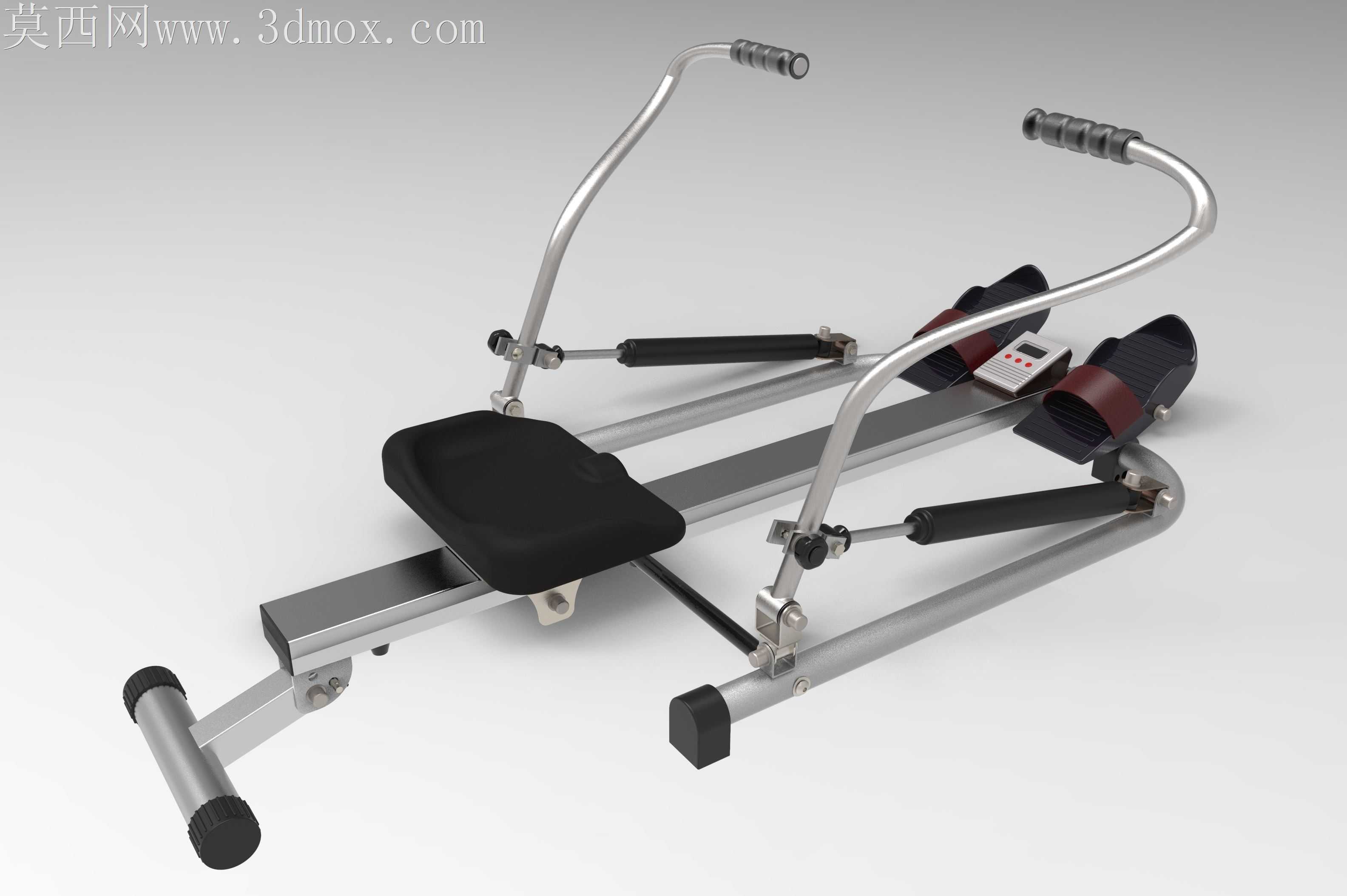

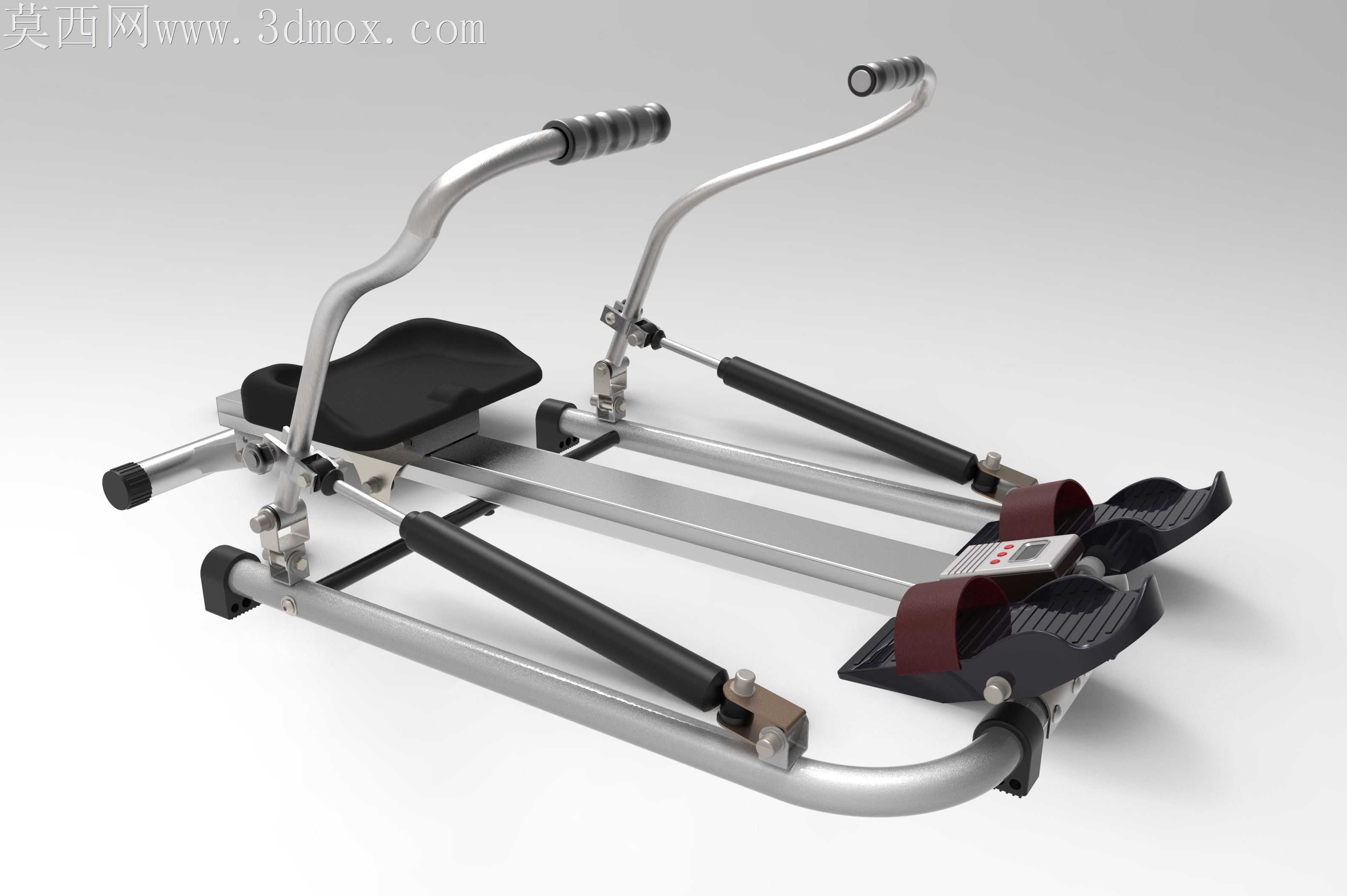

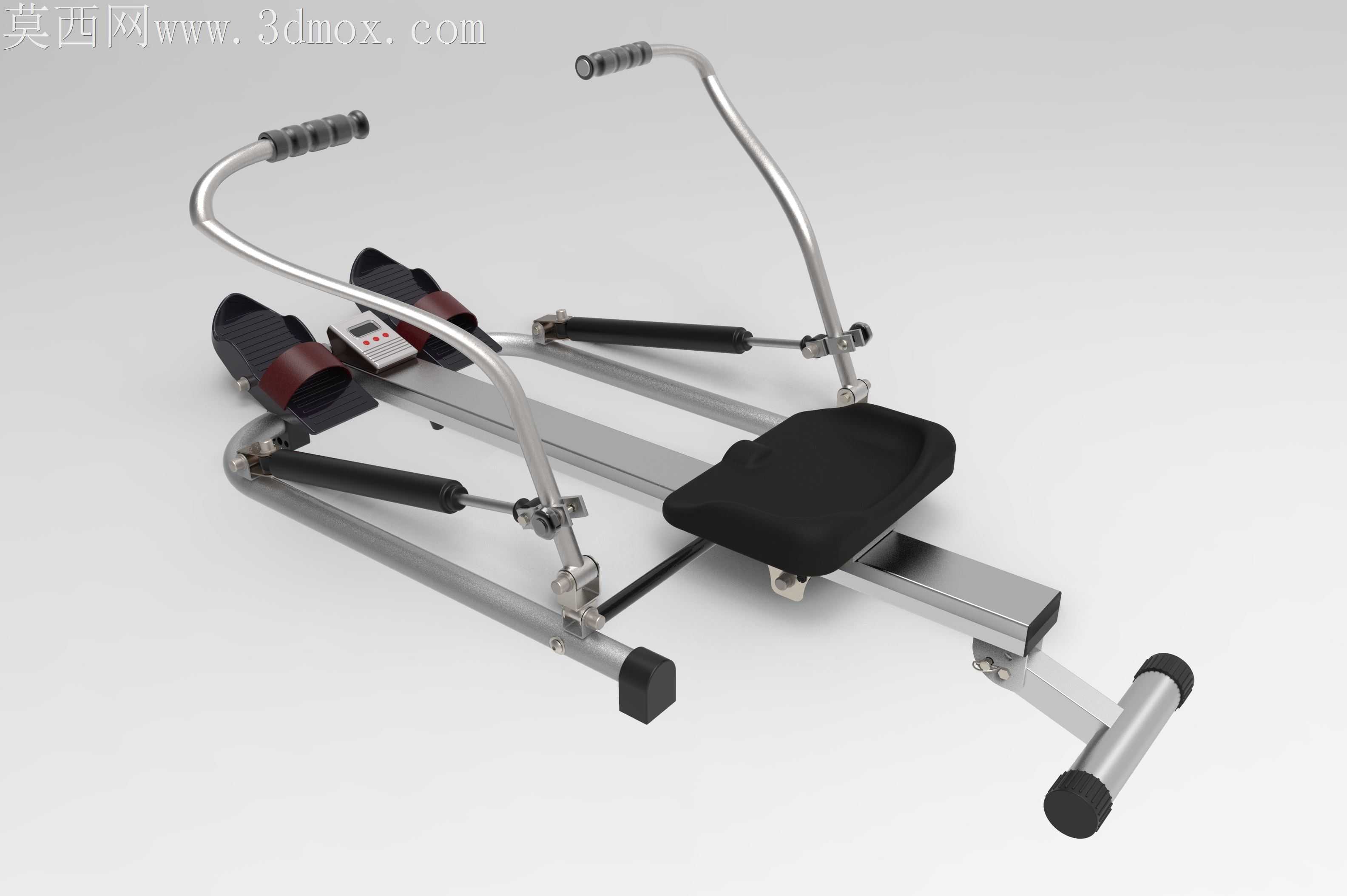

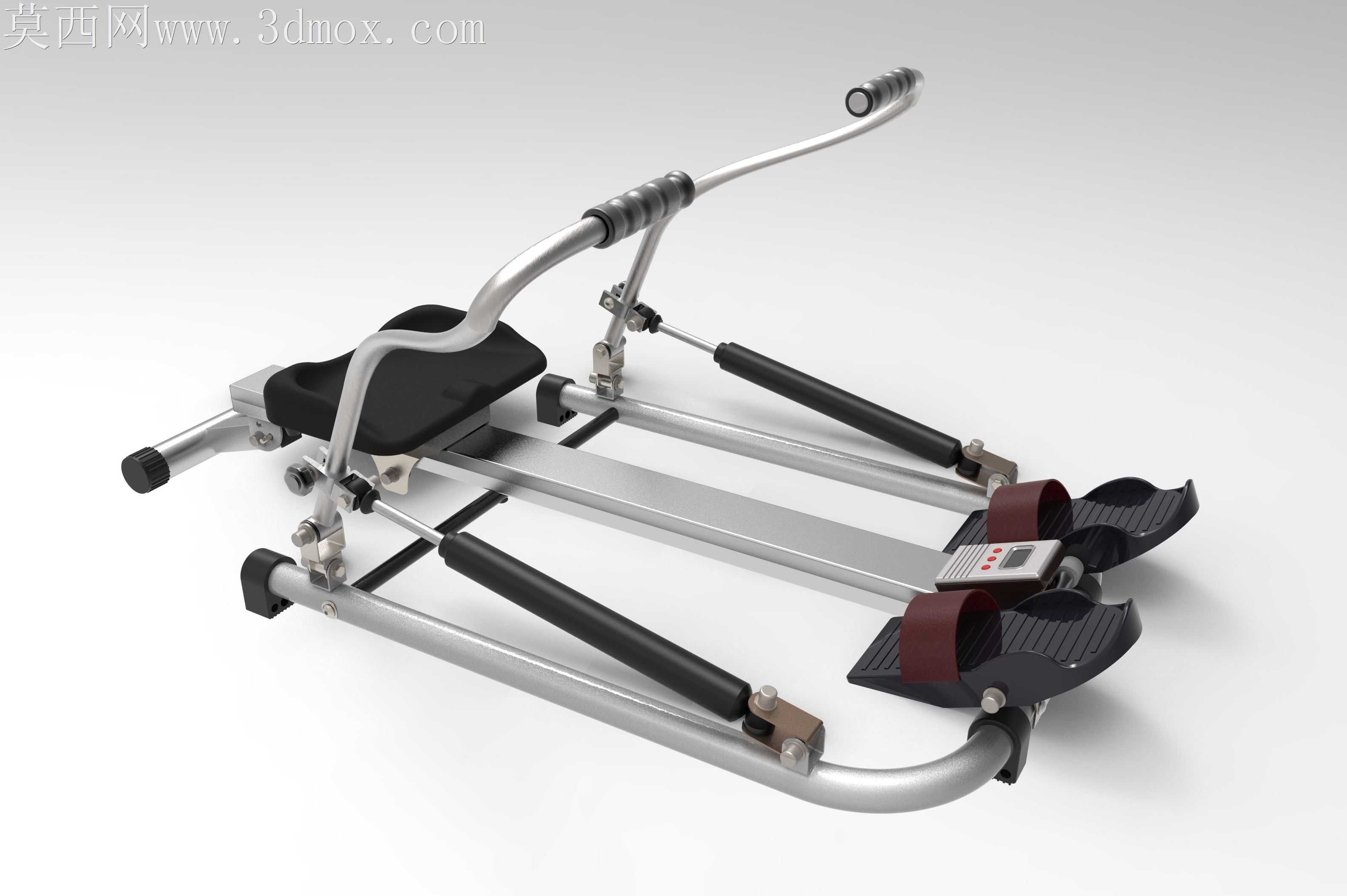

家用健身器材落地生产最容易踩的坑，是忽略不同体重用户使用时的结构形变差——比如大重量硬拉时哑铃片的轴向窜动、卧推凳调节档位的咬合间隙、划船器滑轨的侧向偏移，这些细节在纯外观建模阶段很容易被抹平，放到实际加工装配后就会出现晃动、异响甚至结构失效的问题。可调卧推凳的靠背转轴处没有采用简单的通孔穿轴设计，而是在凳架侧片预留了带台阶的定位沉孔，转轴压入后端面和凳架侧面齐平，既避免了转轴突出剐蹭训练者衣物，也能让转轴的受力面从单条焊缝变成整个侧片的支撑面，哪怕用户在凳端做200kg以上的负重臀推，转轴处也不会出现焊缝撕裂的隐患。凳面的角度调节卡销没有用常见的弹簧插销，而是做了带自锁斜面的卡位结构，卡销卡入档位齿槽后，靠背受向下压力时会把卡销往齿槽深处推，不会因为训练中的震动出现卡销滑脱、靠背突然下落的危险，卡销的拨杆位置特意设在凳架侧面靠近使用者手部的位置，调节角度时不用起身探手，坐在凳边就能单手操作。哑铃的握杆和铃片接触位置做了滚花防滑段，铃片中心孔和握杆的配合公差选了H7/g6的间隙配合，既不会因为间隙太小装拆铃片费劲，也不会因为间隙过大导致铃片在训练中晃动，铃片外侧的锁紧螺母做了带橡胶阻尼的结构，拧紧后不会因为反复的重量冲击出现松脱。壶铃的把手和壶身衔接处做了大圆弧过渡，没有留尖锐的棱角，既避免了铸造时的应力集中问题，也能让抓握时的受力更均匀，不会磨破手掌。划船器的滑轨采用了双轨平行结构，滑轨截面是带加强筋的凹槽型，相比单轨结构抗侧向扭转的能力提升了近40%，座椅下方的滚轮做了带凸缘的设计，凸缘卡在滑轨内侧，哪怕用户拉桨时发力偏斜，座椅也不会脱轨。滑轨和主框架的连接位置没有用直角焊接，而是加了三角形的加强筋板，筋板和框架的焊缝采用了分段满焊的方式，避免连续焊接导致的框架热变形，装配时可以通过连接位置的调整垫片微调滑轨的平行度，保证座椅滑动时全程无卡顿。所有器材的金属框架边角都做了R3以上的圆角处理，焊接位置的焊疤都预留了打磨余量，后续喷涂塑粉时不会出现焊渣突出的问题，和人体接触的凳面、把手位置都预留了泡棉包覆的安装槽，泡棉的厚度根据不同位置的受力做了区分，靠背位置的泡棉厚度达到50mm，能给腰椎足够的支撑，划船器的把手泡棉做了防滑纹理，出汗后也不会打滑。
