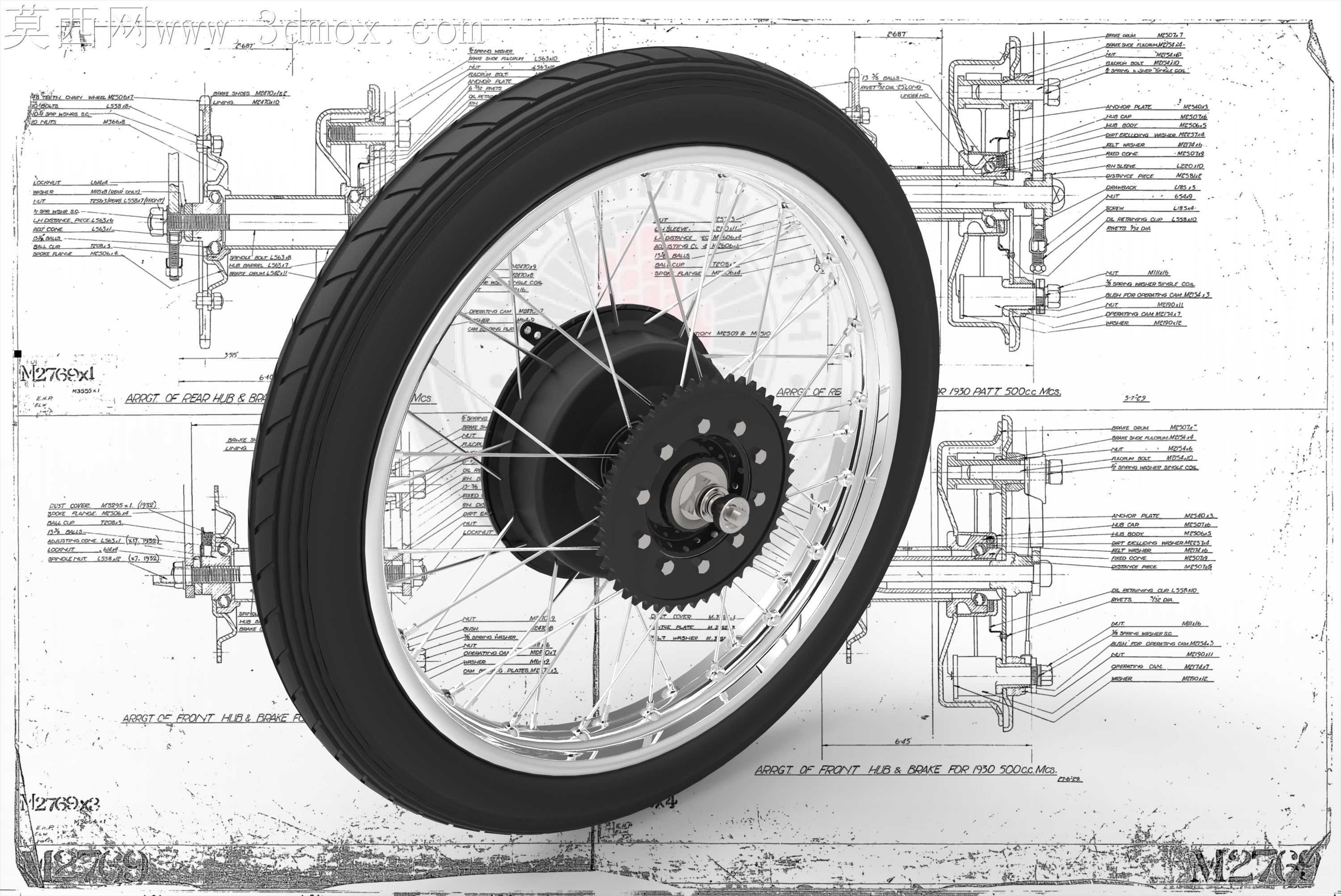

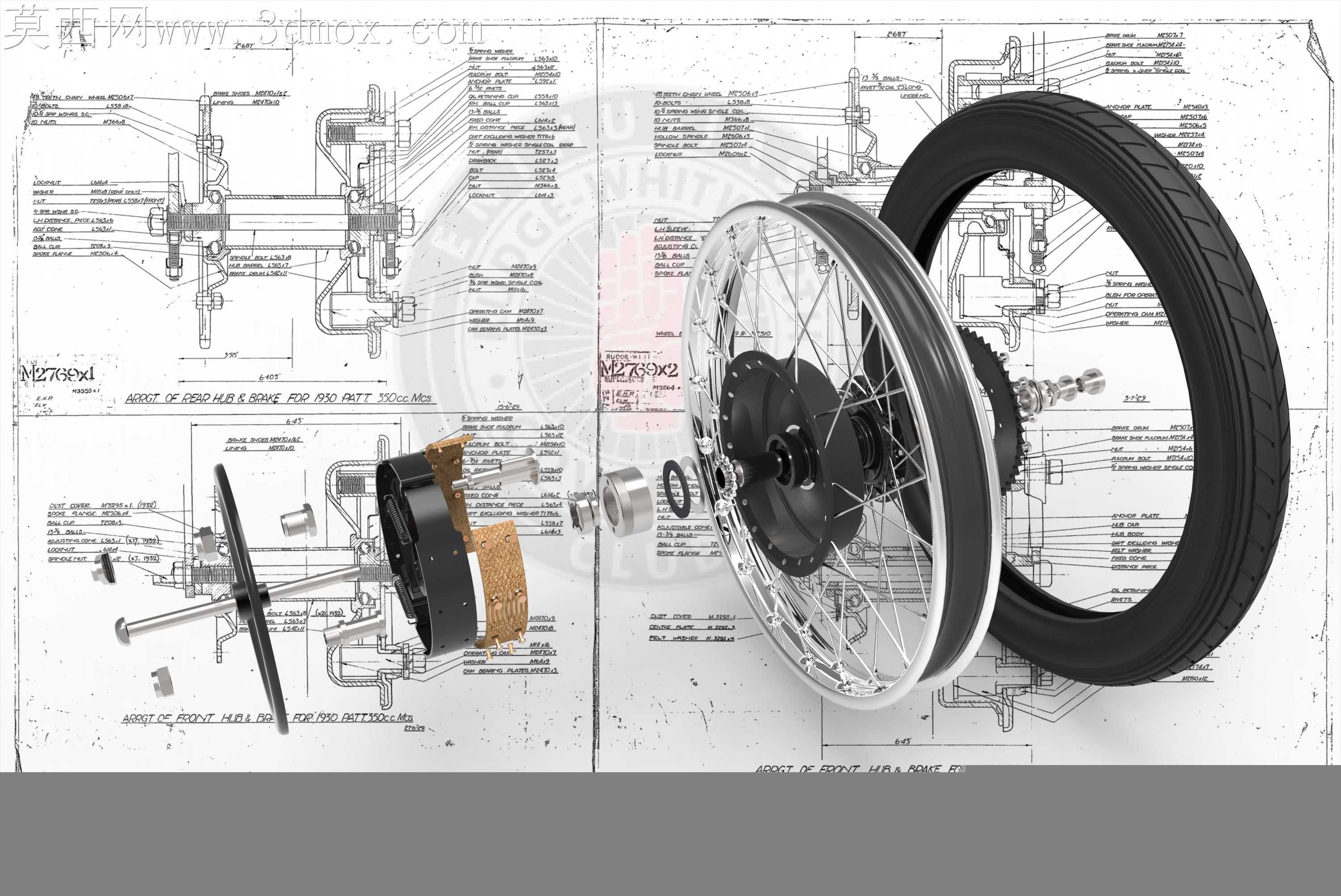

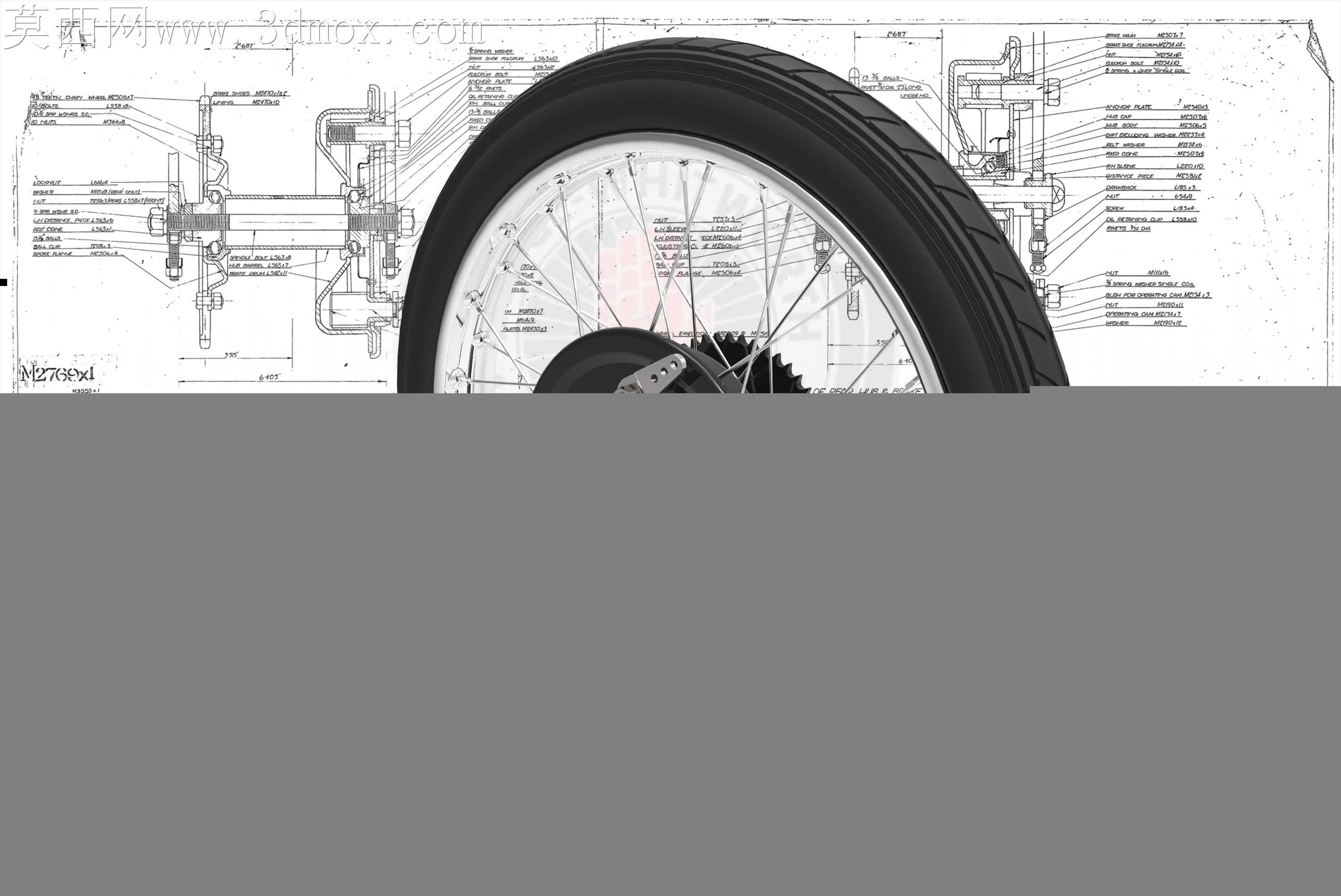

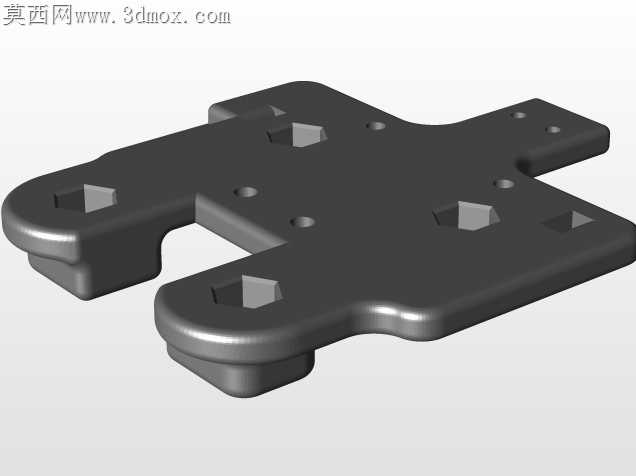

复古摩托车后轮辐条轮组结构设计

老式辐条轮组的加工适配一直是复古机车复刻环节里最容易出纰漏的部分，辐条的交叉排布角度、轮辋的径向跳动公差、轮毂法兰的安装孔位同轴度，任何一处参数偏差都会导致装车后出现高速摆振、刹车偏磨的问题。这款轮组在设计阶段就把加工端的装夹定位需求放在首位，轮毂中心的轴承安装位预留了0.02mm的研磨余量，避免数控车削一次成型后因材料应力释放出现的孔径失圆问题，后续压入标准轴承时能保证过盈量均匀，不会出现轴承走外圈的早期故障。链轮固定座的连接螺栓孔采用了位置度公差标注，六个安装孔的分度误差控制在0.015mm以内，加工时可以直接用分度头一次装夹完成钻孔，不用二次找正，能大幅降低配套加工的工时成本。辐条的穿接孔在轮辋上的排布没有采用等角度均分的常规设计，而是对应轮毂上的法兰孔位做了角度偏移，每根辐条的长度差控制在0.1mm以内，编圈时不需要反复裁切辐条端头，工人按照对应孔位穿接就能自然形成均匀的交叉张力，省去了传统编圈过程中反复调整辐条张力的繁琐步骤。轮胎与轮辋的配合止口做了微小的倒角处理，装胎时不会割伤轮胎的胎唇钢丝，不管是手工撬装还是用专业扒胎机操作都能顺利压入，不会出现胎唇密封不严导致的慢漏气问题。后轮鼓刹的安装端面与轮毂中心轴线的垂直度做了严格约束，刹车蹄块贴合时能实现全端面接触，不会出现局部摩擦过热导致的刹车衰减。链轮与轮毂的连接位设计了嵌入式的定位止口，链条传动时的径向跳动量能控制在0.1mm以内，大幅降低链条运转时的异响和非正常磨损。轮辋的边缘做了圆弧过渡处理，没有尖锐的加工棱角，后续做镀铬或者喷涂表面处理时，不会出现镀层堆积或者漆料流挂的瑕疵，能还原老式机车金属轮辋的精致质感。辐条与轮毂、轮辋的接触位置都预留了微小的沉台，辐条帽拧紧后能完全贴合沉台表面，不会出现应力集中导致的辐条断裂问题，哪怕是在非铺装路面的颠簸工况下，也能保证轮组的结构强度。
