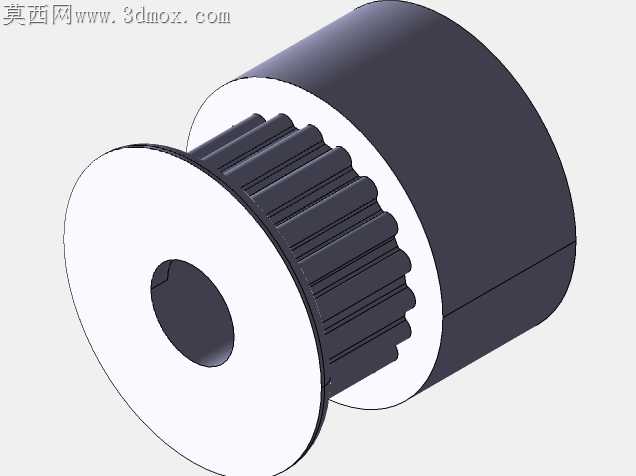

GT2规格20齿5mm带宽同步带轮结构

小规格同步带轮的加工报废率常年居高不下，核心矛盾集中在齿形精度与同轴度的平衡上，这款GT2带轮的结构细节恰好踩中了批量加工里最容易出问题的几个节点。齿部的齿顶圆角做了0.1mm的微小过渡，不是为了外观顺滑，是滚齿加工时避免刀尖崩损的关键设计——很多新手画带轮会把齿顶做尖锐直角，实际走刀时硬质合金滚刀在硬铝材质上切到直角棱边，极容易出现微崩，崩碎的刀屑嵌在齿槽里就会拉出划痕，直接导致齿距累积误差超差，和同步带啮合时出现周期性卡顿。两侧的挡边做了0.8mm的单边厚度，比常规同规格带轮厚0.2mm，这个厚度差是为了适配自动化装配时的压装工序，挡边太薄的话压装时受力不均容易出现翘边，装配后挡边端面跳动超过0.05mm，皮带高速运转时就会持续蹭挡边，轻则磨出黑色铝屑污染传动环境，重则把皮带边缘磨断提前失效。中心安装孔的内壁做了Ra1.6的粗糙度要求，没有额外设计键槽，靠顶丝锁紧的结构特意把顶丝孔位置设在两个齿的中间正下方，而不是齿根位置——如果顶丝孔开在齿根处，锁紧时的局部应力会让齿根产生微变形，长期运转后齿根容易出现疲劳裂纹，带轮提前断裂失效。带轮的轮毂长度比带宽宽出2mm，两端各留出1mm的余量，不是尺寸冗余，是装配时给皮带的轴向窜动留出缓冲空间，哪怕安装时电机轴和从动轴有微小的平行度误差，皮带也不会直接蹭到挡边，能降低装配时的调校难度，不用反复调整轴的平行度到极致就能保证传动顺畅。齿形的渐开线轮廓做了0.02mm的正偏差，比理论齿厚略大一点，和橡胶同步带啮合时能形成轻微的过盈配合，消除反向传动的回程间隙，用在精密传动的场景下不会出现丢步问题，这个偏差量控制得很克制，过盈量太大会让皮带啮合阻力陡增，电机负载变大发烫，太小又起不到消隙的作用。外圆的非齿面部分做了哑光氧化的工艺预留，不是为了好看，是车间装配时工人拿取带轮不会在表面留下指纹汗渍，避免铝件表面氧化出现锈斑，同时哑光表面不会反光，设备运转时做视觉测速标记更容易被传感器识别，不会因为表面反光出现测速误判。
