适配布里奇波特铣床的紧凑型第四轴转台结构

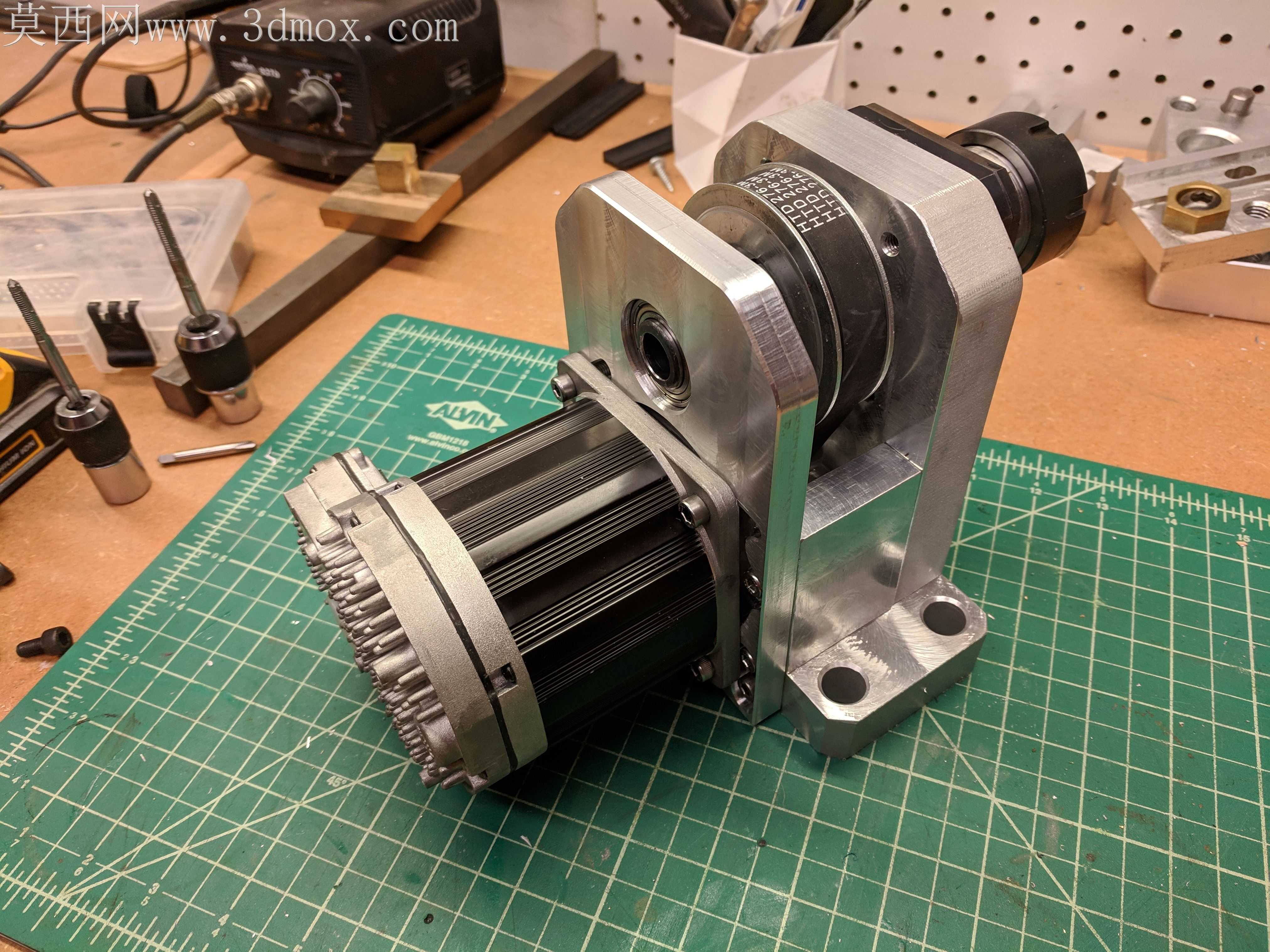

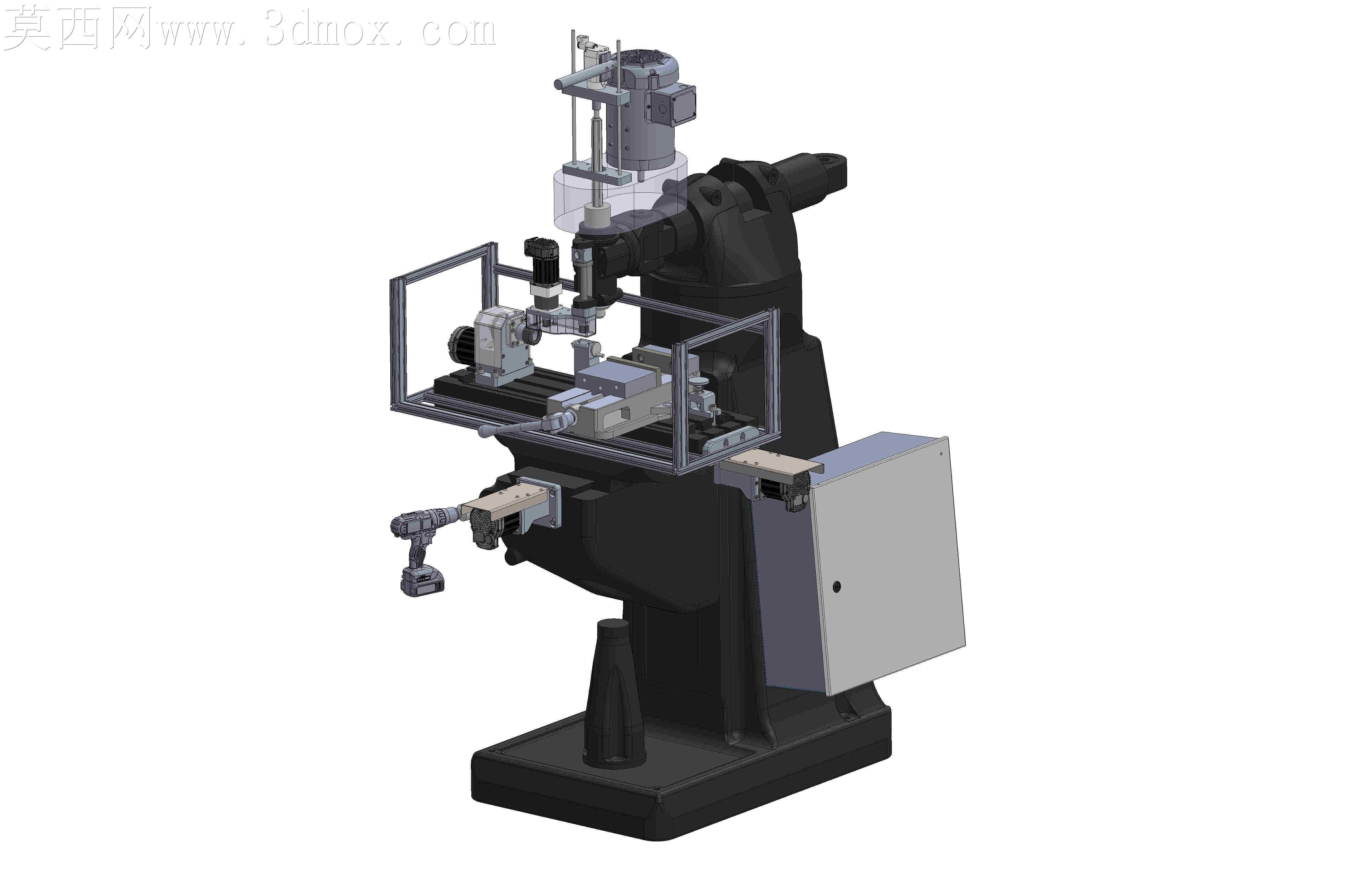

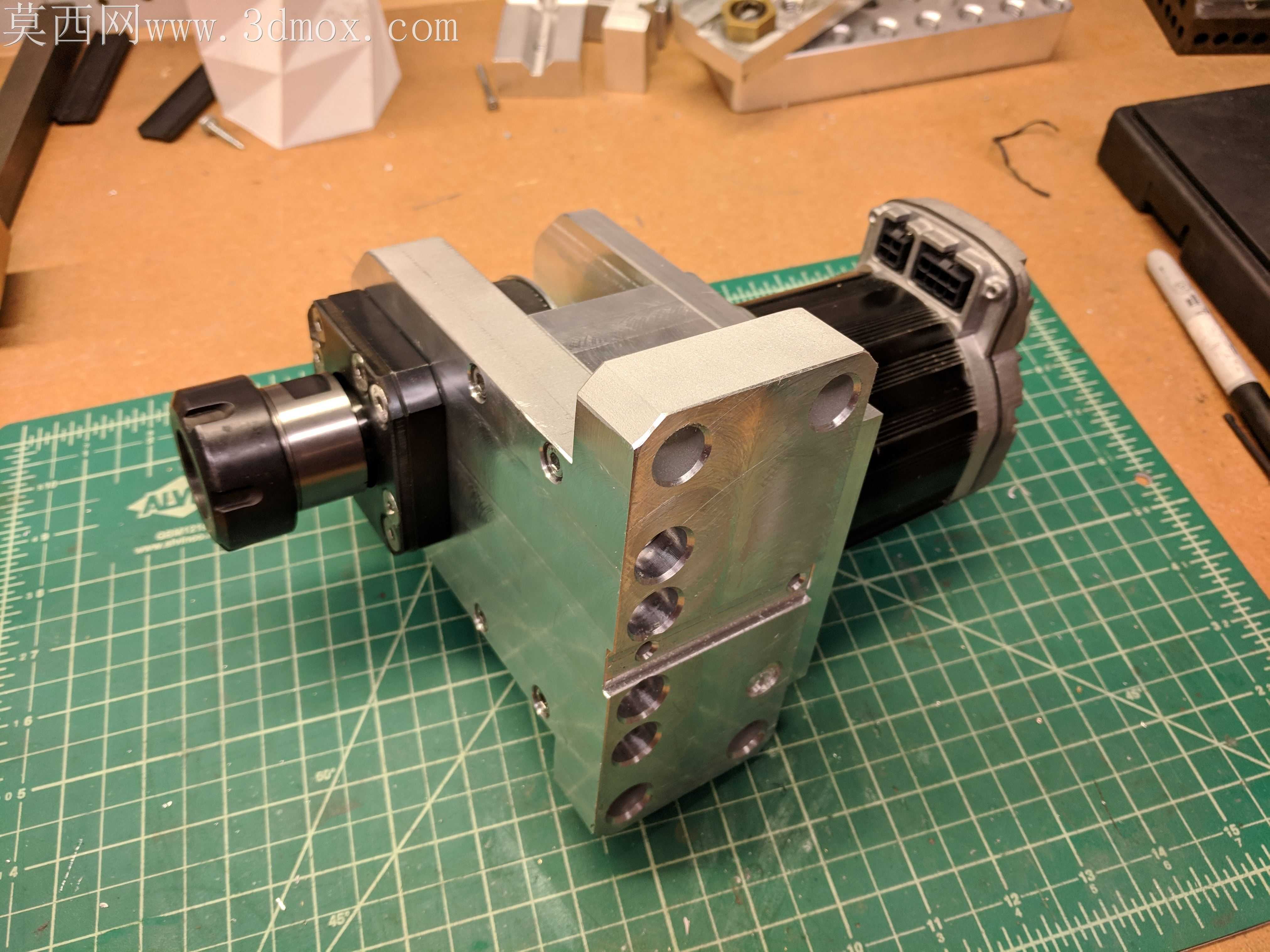

普通立式铣床加装第四轴时，常遇到安装空间局促、同轴度难校准、夹持刚性不足的痛点，这套转台结构从加工适配角度做了针对性的取舍，完全贴合布里奇波特磨床工作台的安装槽距，不用额外打孔改制工作台面。角接触轴承直接选用滚珠丝杠常用的标准型号，采购替换成本低，预紧间隙调整时不用定制专用隔套，靠端盖的锁紧螺钉就能微调预紧量，抵消长时间旋转加工带来的轴承游隙。ER32直柄夹头的安装座做了短悬伸设计，夹头端面到轴承支撑点的距离压缩到常规第四轴的三分之二，重切削时的颤振幅度能降低40%左右，哪怕夹持3/4英寸直径的圆棒料做侧铣，刀纹也不会出现疏密不均的情况。皮带轮的减速比设定为4:1，搭配NEMA34规格的电机时，输出扭矩刚好覆盖铝件、软钢的铣削钻削需求，张紧结构没有做复杂的偏心调节，直接靠电机安装板的长圆孔微调皮带松紧，日常维护不用拆解主体防护壳。透明防护壳的卡扣位置特意避开了切屑飞溅的正方向，加工时不用频繁停机清理护罩上的铝屑，也能直观看到皮带的磨损状态，避免皮带断裂打坏内部传动件。原先设计时考虑过用锁紧螺母穿过主轴做轴向锁止，实际装配时发现锁紧螺母的台阶会和轴承内圈产生干涉，整套叠装公差累积后主轴转动会出现卡滞，索性取消了贯穿式锁紧结构，改用轴端挡圈配合台阶轴做轴向定位，装配时的公差累积量从0.12mm降到0.03mm以内，不用配磨垫片就能顺畅转动。夹头的锁紧螺母做了防滑滚花，手动换刀时不用套加长杆就能拧紧，日常小批量加工换件效率能提升不少。走线位置预留了气动夹具的气路通道，后续加装自动夹紧结构时不用在壳体上重新打孔，不会破坏原有壳体的刚性。
