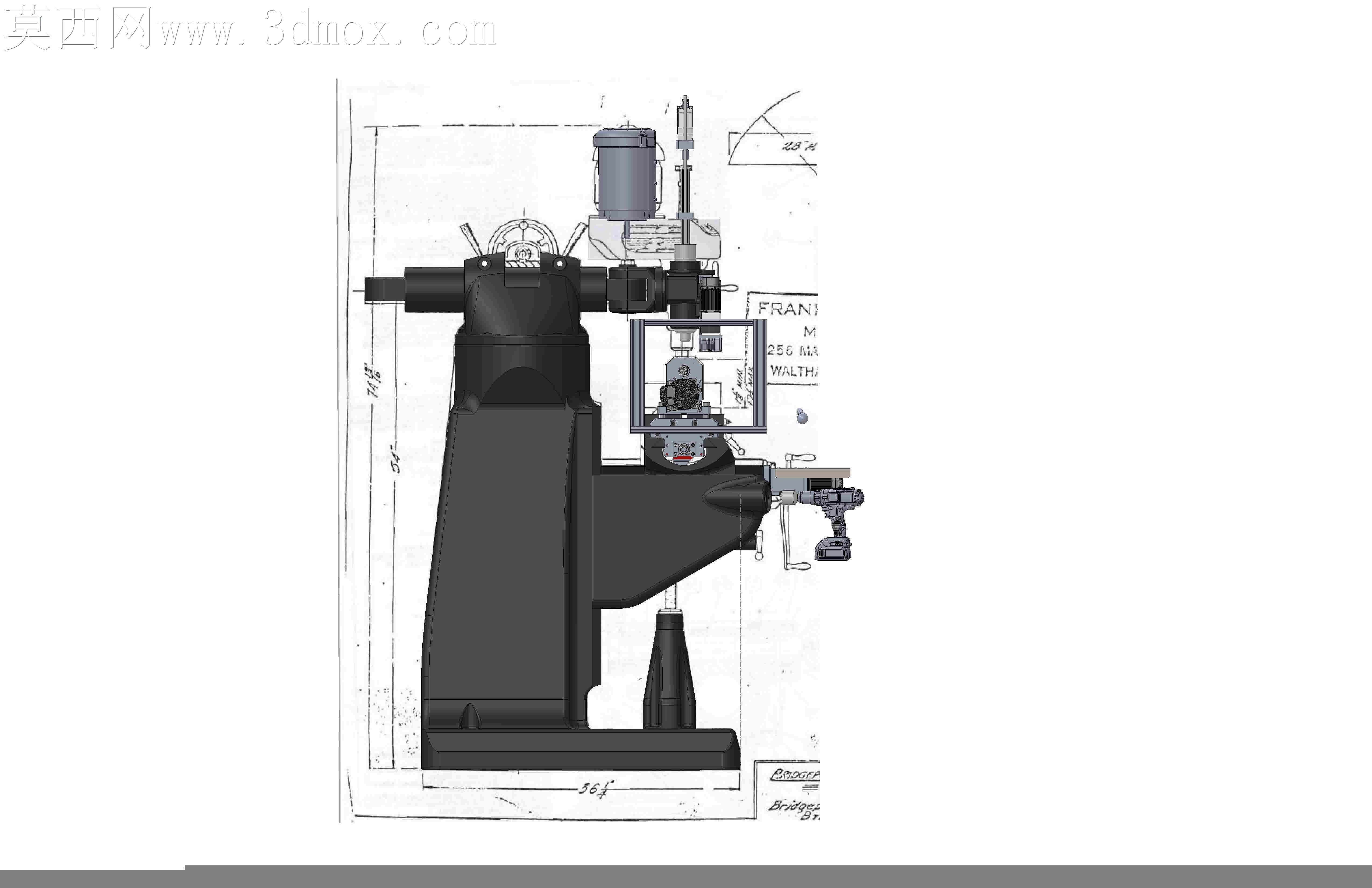

布里奇波特M头铣床数控化改装结构

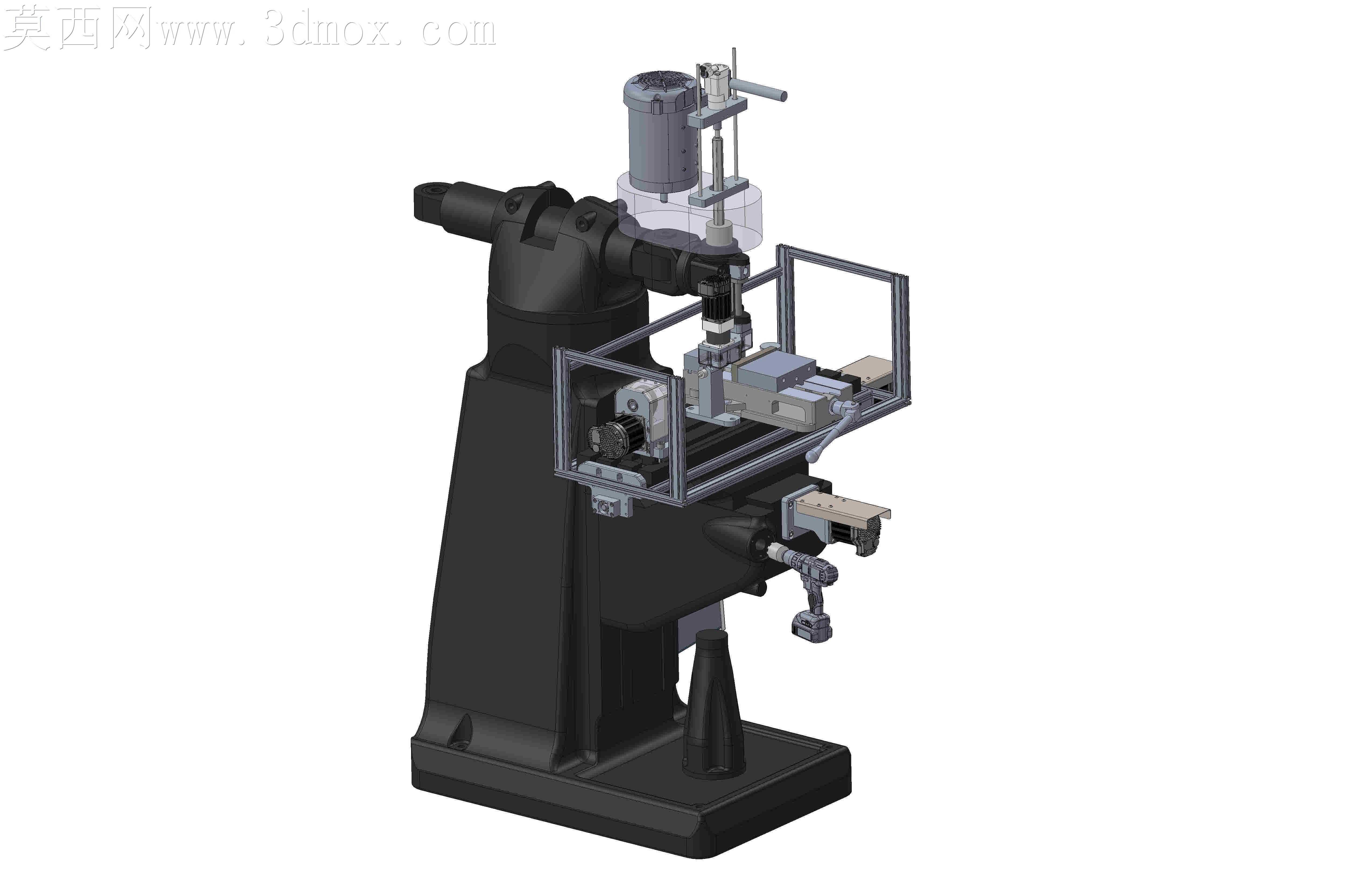

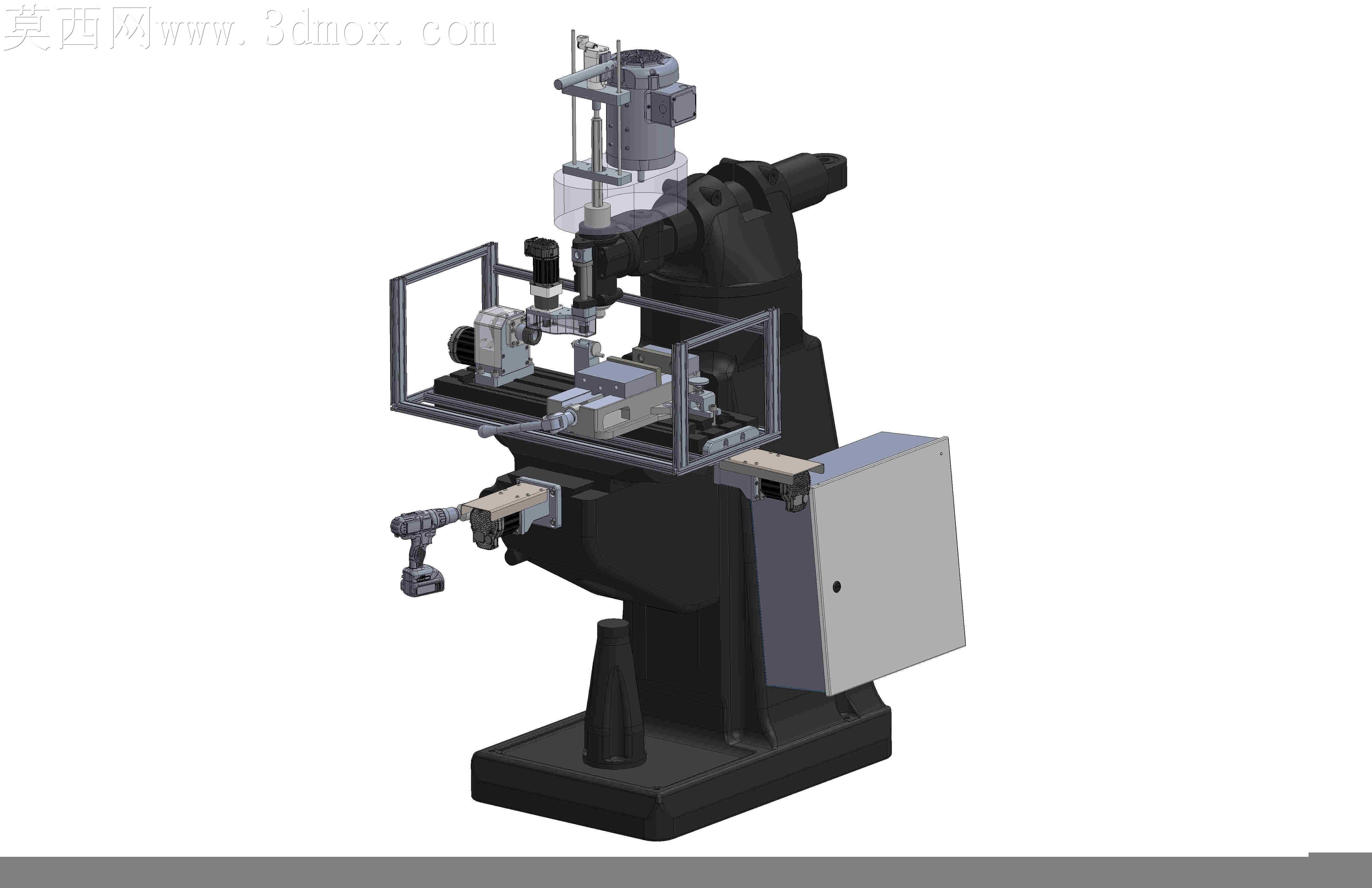

普通手动炮塔铣床做数控改造时，最容易被忽略的就是原有铸件的刚性冗余边界，很多改装方案直接在原工作台面叠装丝杠副，往往加工三五个月就出现Y轴导轨面啃蚀、Z向进给爬行的问题。这套改装结构没有盲目堆加伺服电机规格，而是先顺着原桥口M头铣床的铸件筋位走向，重新排布了三轴的传动安装基准。X轴的丝杠螺母座没有直接锁在原工作台的T型槽上，而是做了嵌入式的定位凸台，卡进原工作台侧面预先铣出的定位槽里，避免长期往复进给带来的连接螺栓剪切疲劳。Z轴的配重结构没有沿用原有的链条配重，改成了和主轴箱侧面贴合的导向块，直接抵消主轴头改装伺服电机后新增的偏载力矩，不会出现手动改数控后常见的主轴低头、镗孔锥度超差的问题。

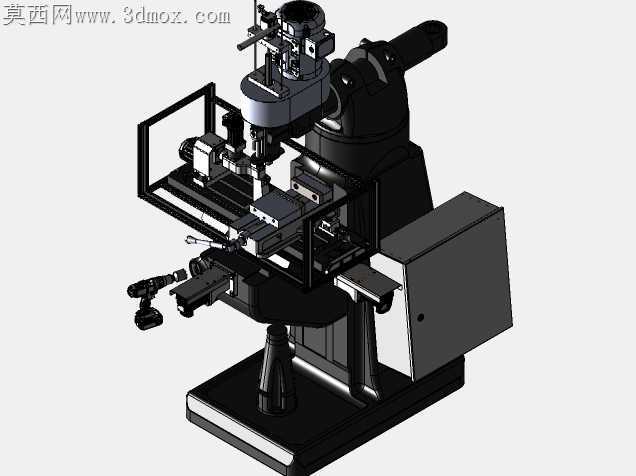

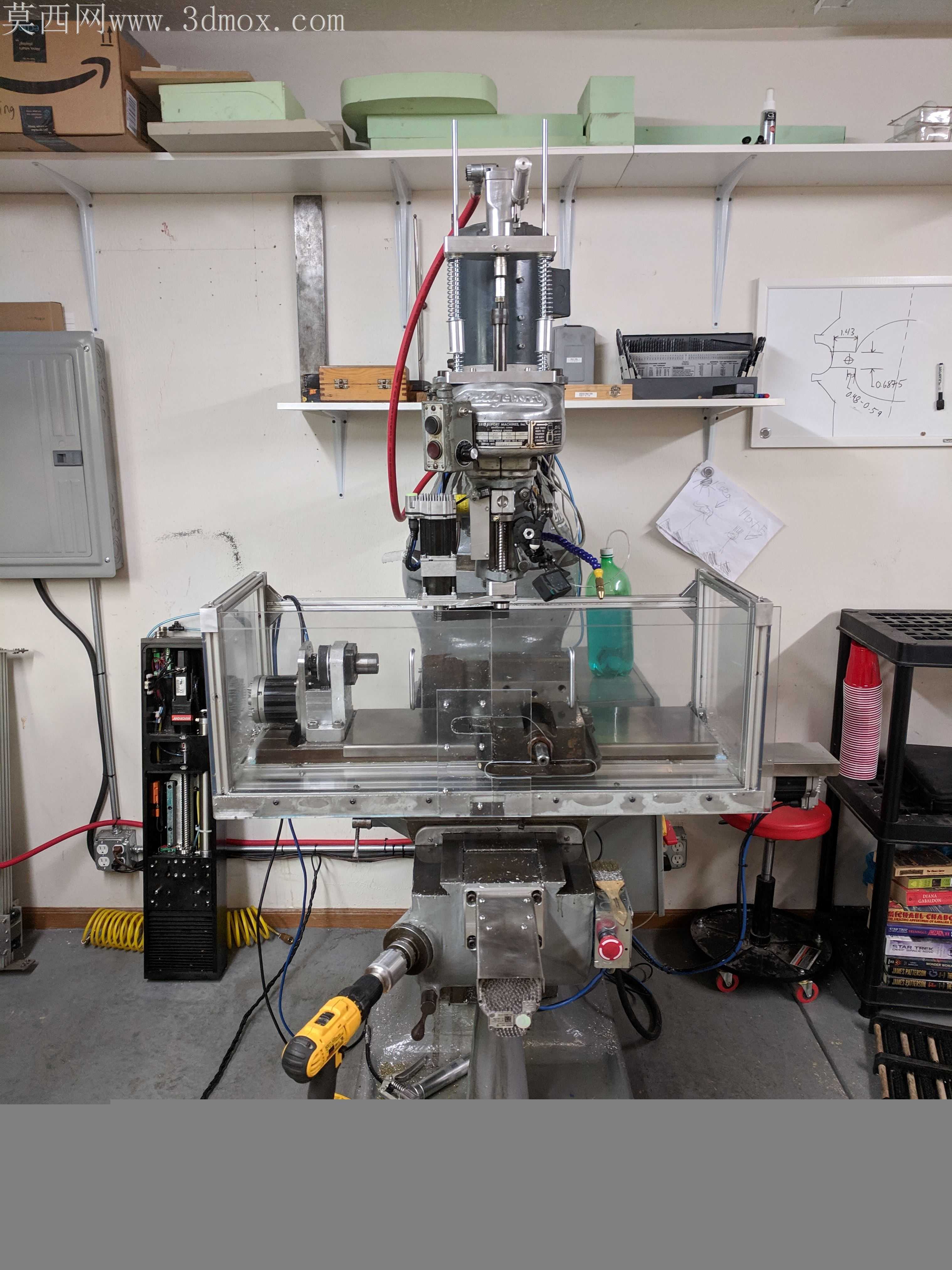

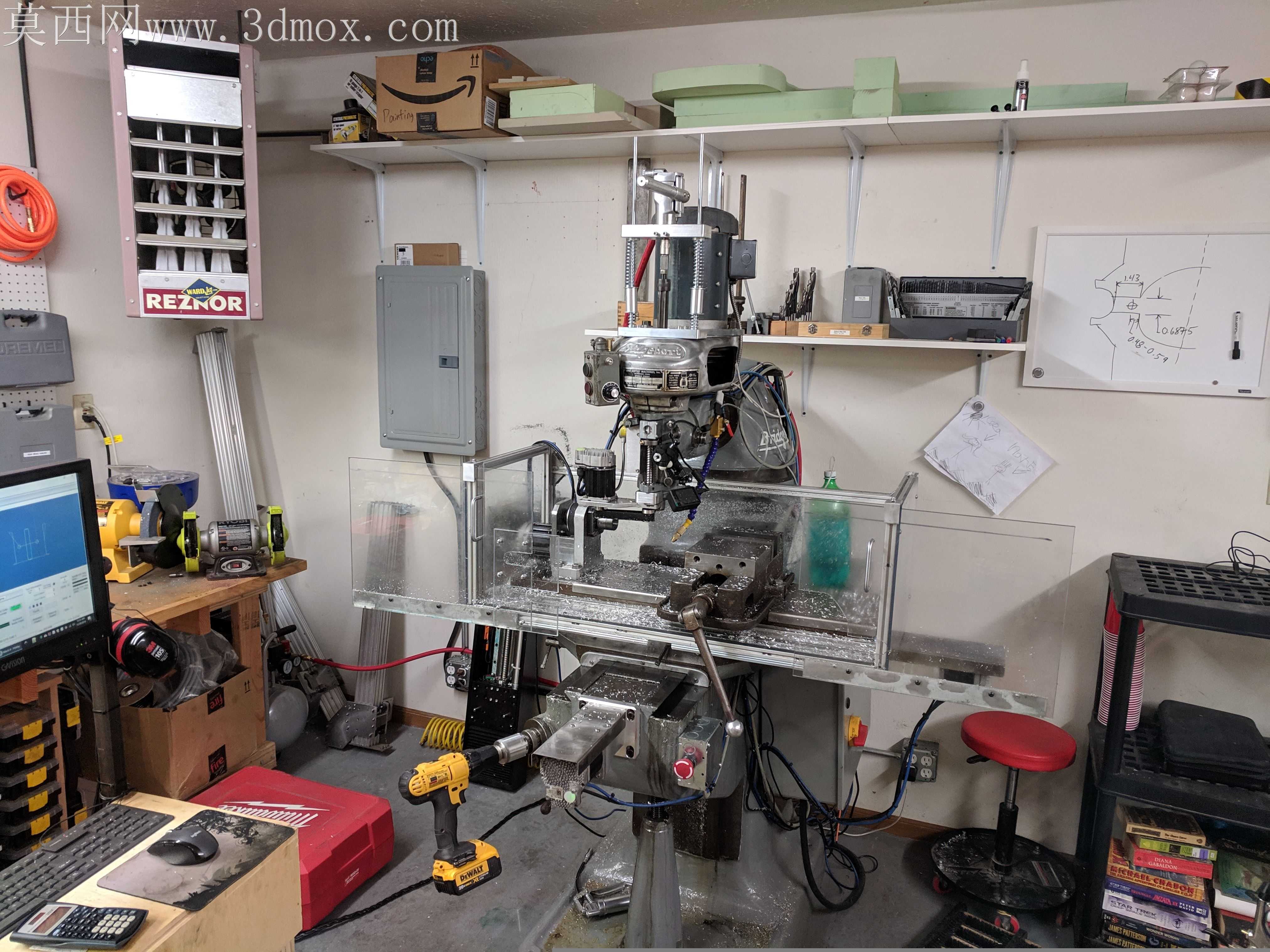

原机床的操作手柄位置做了避让式的结构保留，不需要完全拆除原有手动操作机构，调试阶段可以快速切换手动对刀和自动进给模式，车间里老操作工不用重新适应完全陌生的操作逻辑。安全防护栏的安装支架直接借用了原机身上的原有螺栓孔，不用在老铸件上重新钻孔攻丝，避免破坏铸件内部的应力平衡，也不会因为额外钻孔导致导轨面受应力拉扯变形。电控箱的挂装位置特意选在了床身后侧的非操作区，走线顺着床身原有的冷却管管路槽排布，不会有电线拖在工作台外侧被切屑刮破绝缘层的隐患。

拖链的弯曲半径特意匹配了改装后三轴的最大行程，不会出现行程拉满时拖链绷死、或者快速移动时拖链晃荡碰击工件的问题。主轴电机的安装座做了微调腰型孔，后期更换不同规格的高速主轴头时，不用重新加工整个安装板，只需要微调螺栓位置就能保证主轴和工作台面的垂直度。Y轴的丝杠支撑座特意做了偏心调整结构，装配时不用反复刮研原导轨面就能把丝杠和导轨的平行度调到0.02mm以内，大幅降低现场改装的刮研工作量，普通机修班组照着结构就能完成装配，不需要聘请专业的机床改造团队上门调试。

这套结构没有追求极致的加工参数，而是完全适配小批量零件加工车间的实际工况，改装成本只有全新数控铣床的三分之一，保留了原机床刚性好、易维护的特点，同时补上了手动铣床进给不稳定、批量加工一致性差的短板，哪怕是加工铝件小批量钻孔、铣槽，也能保证尺寸公差稳定在0.05mm以内，不会出现手动进给忽快忽慢导致的刀具崩碎、表面刀纹不均的问题。
