桥口式铣床DIY气动换刀牵引装置

车间里手动敲换铣床夹头的场景总藏着不少隐患，榔头偏斜砸伤主轴锥面、扳手滑脱磕坏刀柄端面的情况时有发生，遇上无主轴刹车的老式铣头，换刀时还得额外卡固主轴，耗时长且精度难控。这套气动牵引结构直接瞄准换刀工序的核心痛点，用气动冲击的瞬时冲击力替代人工敲击，力的传递路径完全沿主轴轴向排布，从根源上避免侧向力对主轴轴承的损伤。

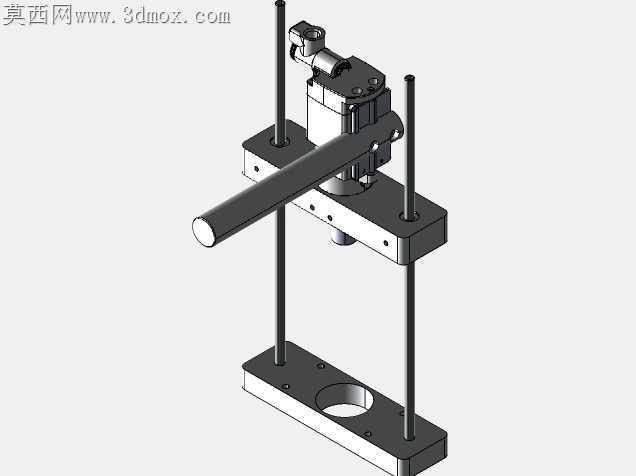

导向立柱搭配线性轴承的组合，把冲击块的运动轨迹严格限制在与主轴同轴的直线上，弹簧的预紧参数经过反复调试，既保证冲击前有足够的蓄能行程，又不会因为弹力过大抵消气动冲击的输出力道。冲击头与夹头端面的接触端做了沉孔避让，刚好避开夹头尾部的拉钉结构，冲击力直接作用在夹头的受力台阶面上，不会碰伤拉钉的螺纹段。

安装座的孔位完全适配常见桥口铣床的铣头端面尺寸，不需要对原有床身做任何焊接、铣削改造，靠螺栓锁紧就能完成固定，日常维护时拆卸也不会破坏机床原有精度。气路接口做了快插设计，车间里常规的0.6-0.8MPa压缩气源直接接入就能使用，不需要额外配置增压设备。

实际试装测算下来，单次换刀时间能压缩到原来的三分之一，夹头脱出的力道均匀可控，不会出现人工敲击时夹头突然飞出的安全问题。弹簧垫片的选型留足了调整空间，不同规格的夹头只需要更换对应厚度的垫片，就能匹配最合适的冲击行程，不用改动主体结构。导向杆表面做了硬氧处理，长期往复冲击也不会出现拉毛卡顿的情况，线性轴承自带的密封胶圈能阻挡车间里的切削粉尘进入运动副，日常只需要定期滴入少量润滑油就能维持顺畅运行。

这套结构没有复杂的异形曲面，所有零件都是常规的机加件和标准件，小作坊的普通车铣设备就能完成加工，成本远低于市面上成品的自动换刀机构，对于小型加工坊的老式铣床改造来说实用性极强，既解决了换刀效率的问题，又能最大程度保护主轴精度，延长铣头的使用寿命。
