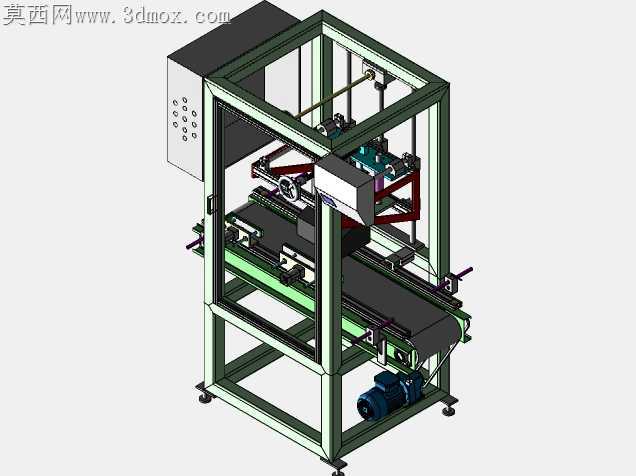

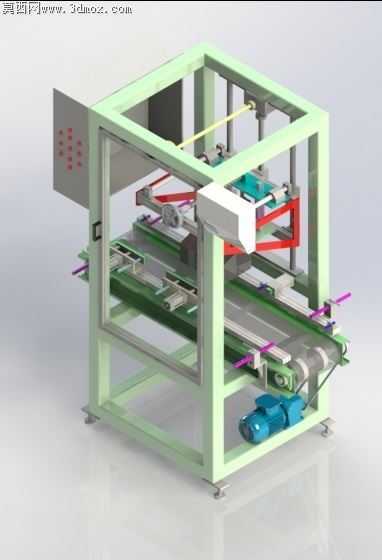

印刷产线电池点针标记输送作业设备

印刷产线的电池标记工位，最容易出现的问题是输送皮带跑偏导致点针定位偏移，铝型材框架拼接公差累积让上层标记机构与输送面平行度超差，批量生产时不良率能冲到8%以上。这套设备的框架采用4040欧标铝型材拼接，拼接处没有用常规的角码直接锁附，而是在型材端面铣了5mm深的定位止口，相邻型材靠止口嵌合后再锁内六角螺栓，从根源上抵消了型材切割端面的平面度误差，框架组装完成后，上层安装横梁的平面度能控制在0.1mm以内，不需要后续垫铜皮调整。输送段的皮带选用2mm厚的绿色PVC防静电材质，主动辊筒两端做了1:100的锥度，从动辊筒加装了张紧调节座，调节座的螺栓采用细牙螺纹，每旋转一圈辊筒位移0.5mm，能精准微调皮带张紧度，避免长期运行后皮带跑偏蹭到框架侧边。上层的点针标记机构没有直接固定在框架横梁上，而是通过四个浮动导柱连接，导柱上套了矩形弹簧，标记头下压时能自适应电池表面的微小高度差，不会因为电池厚度公差出现点针压碎电池外壳或者标记过浅的问题。侧边的电气控制箱采用内嵌式安装，箱体和框架之间留了20mm的散热间隙，箱门上的操作按钮做了防误触凸台，现场操作人员走动时不会误碰到急停按钮。底部的驱动电机安装在框架下层的独立安装板上，安装板开了长条形调节孔，方便调整电机位置张紧同步带，电机和主动辊筒之间用同步带传动，传动比设置为1:3，输送速度能稳定在0.2m/s，刚好匹配点针标记的节拍。输送面上的紫色挡块是可调式的，松开挡块上的手拧螺丝就能调整挡块间距，适配不同尺寸的电池工件，换型时不需要拆卸任何零件，五分钟就能完成调整。设备底部装了四个可调脚杯，脚杯的调节行程有50mm，车间地面不平整时也能快速调平设备，保证输送面处于水平状态，不会出现电池在输送过程中滑移的问题。点针机构的横向移动采用双直线导轨导向，导轨安装面做了铣削加工，平行度控制在0.05mm以内，移动时没有卡顿感，标记位置的重复定位精度能达到0.02mm，完全满足电池表面标识的精度要求。
