牵引拖车多针电气连接套件结构设计

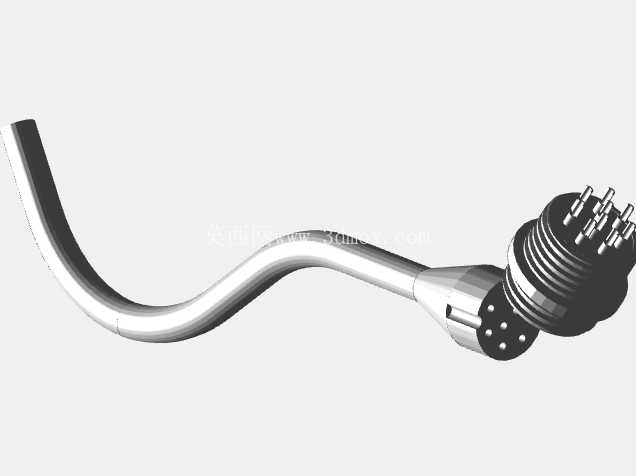

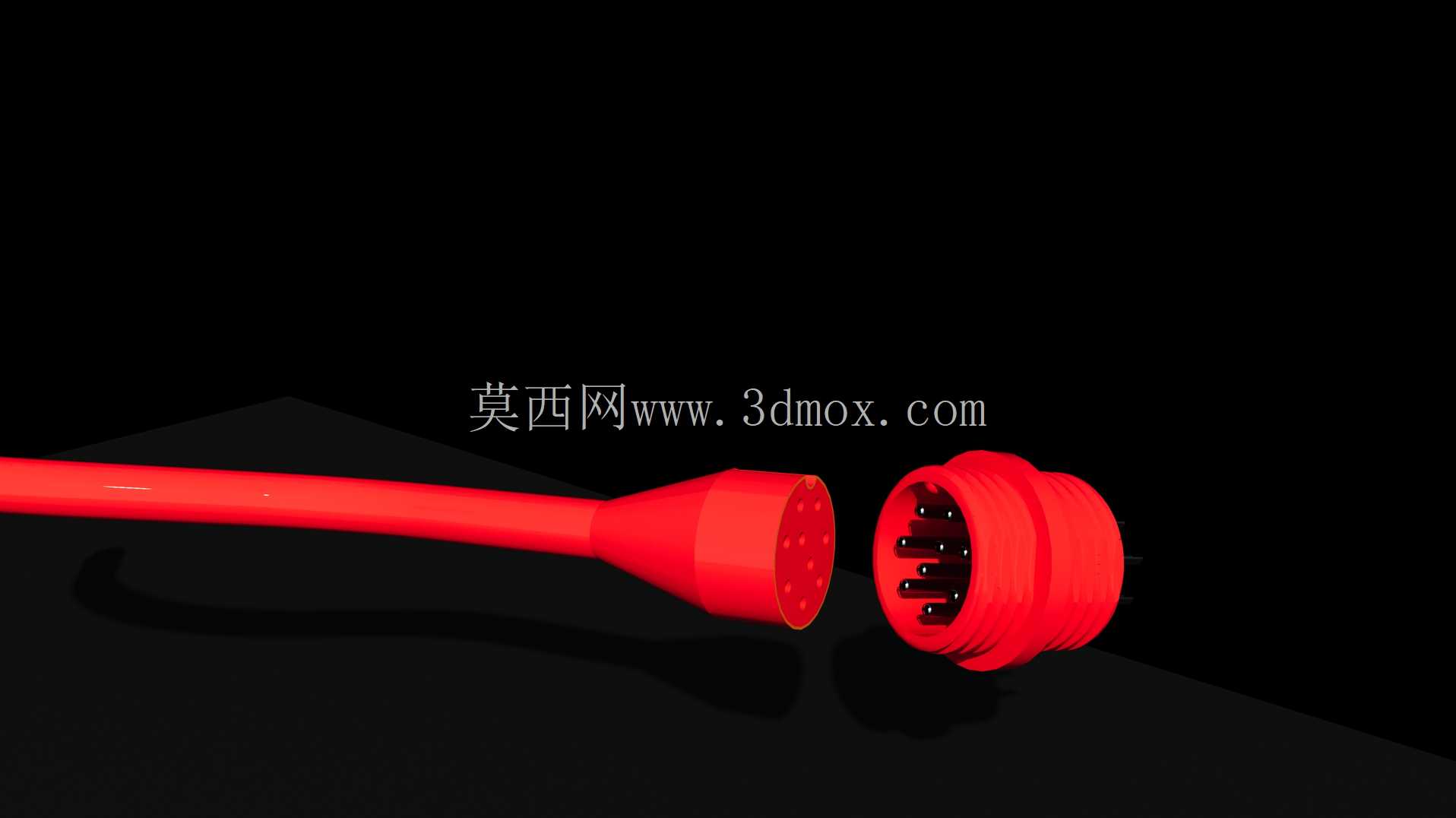

　　外壳采用带防滑棱的锥形收口结构，靠近插合面的位置设置了多圈环形防滑纹，手动插拔时可以提供足够的摩擦力，即便手上沾有油污、泥水也能顺利施力，不会出现打滑脱手的情况；尾部的锥形过渡段是为线束穿入做的导向设计，线束从尾部穿入后可以和内部插针压接固定，锥形结构能分散线束弯折时的应力，避免线束在根部反复弯折出现线芯断裂、外皮破损的问题，适配常规多芯拖挂专用线缆的外径范围，安装时不需要额外做扩孔处理。公端外壳上均匀分布的多个定位孔，是为了安装时和对端的定位凸点配合，插合到位后可以形成周向限位，车辆行驶过程中产生的持续振动不会导致接插件松脱、转位，避免出现接触不良、信号中断的问题。这套电气连接套件主要面向牵引拖车与主车之间的电路对接场景，覆盖货运拖挂、旅居挂车、农用拖斗等多种需要跨车体传输电信号的作业工况，承担行车灯光信号、制动触发信号、辅助供电回路的连通功能，是拖挂类设备上路作业必不可少的电路对接部件。从结构设计逻辑来看，套件采用公母对插的分体式结构，公端集成多根插针，对应母端的插孔布局，插合后可实现多路电路的同步连通，插合面做了错位防呆设计，能避免现场作业时插反导致的电路短路、信号接反问题，哪怕是无经验的操作人员也能快速完成对接操作。

　　母端外侧的外螺纹结构是用来配套防水锁紧螺套的，现场安装时公母端插合到位后，将螺套从公端尾部推入拧入母端螺纹，就能把两端壳体牢牢压合，配合端面的密封胶圈可以达到户外使用的防水防尘要求，雨天行驶、经过泥泞路段时，泥水、灰尘不会进入接插件内部造成触点氧化、短路。从安装边界来看，这套接插件的外径尺寸适配拖挂车型通用的安装开孔规格，不需要对原有车体的安装位做二次改造，替换老旧损坏的接插件时可以直接对位安装，固定孔位和市面主流拖挂接插件的安装尺寸完全兼容，维修替换的适配性很强。

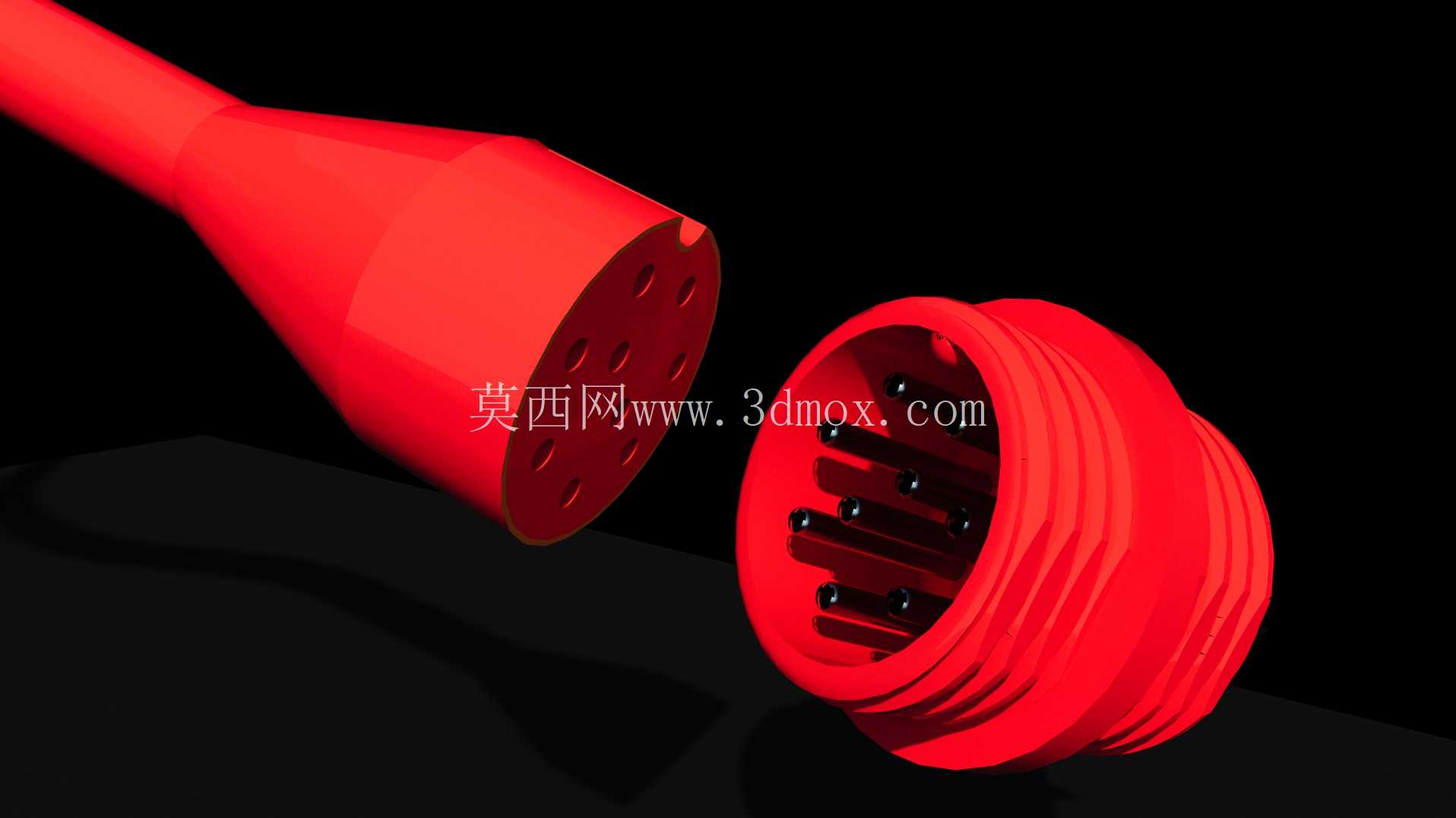

　　内部插针采用均匀圆周排布的方式，不同回路的插针之间预留了足够的电气间隙，大电流供电回路和小电流信号回路的插针做了分隔设计，避免大电流通断时对信号回路产生电磁干扰，保证制动信号、灯光信号的传输稳定性，不会出现信号延迟、误触发的情况。插针根部做了倒刺结构，和壳体注塑嵌合后可以承受较大的拉拽力，现场布线时如果不小心拉扯线束，插针不会从壳体中脱出，避免线路断开失效。考虑到拖挂车辆的作业环境温差大，外壳选用的是耐高低温的工程塑料材质，低温环境下不会脆裂，高温暴晒下不会软化变形，能适应不同地域、不同季节的户外使用需求。

　　在实际选型应用时，需要先确认拖挂车辆的回路数量是否和接插件的针数匹配，不同针数的套件对应不同的功能配置，基础款覆盖灯光、制动的基础信号传输，多针款可以额外支持倒车影像、辅助充电、驻车灯等扩展功能的信号传输。布线时需要注意线束在接插件尾部预留足够的弯折余量，不要让线束处于紧绷受力的状态，固定接插件时要保证插合方向和车体行驶方向存在一定的倾角，避免积水顺着线束流入接插件内部。这套结构的设计充分考虑了户外作业的实际工况，没有冗余的复杂结构，所有结构特征都服务于安装便捷性、连接可靠性、环境适应性这几个核心需求，不管是新车配套还是旧件维修替换，都能满足拖挂场景下的电气连接要求，结构设计的容错率高，对现场安装的操作要求低，适合批量配套在各类拖挂设备上使用。
