适配2020V槽型材的四色挤出热端结构

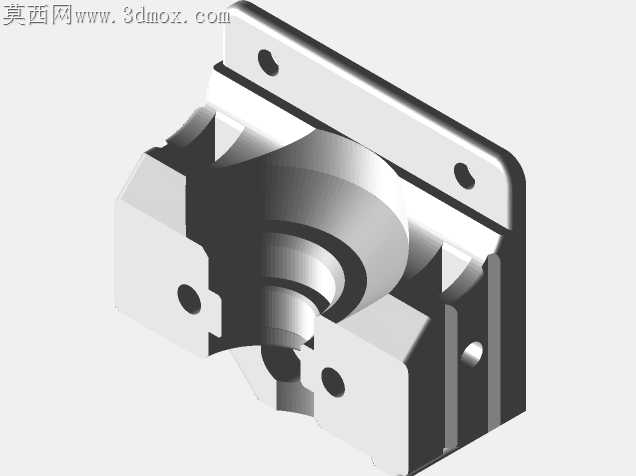

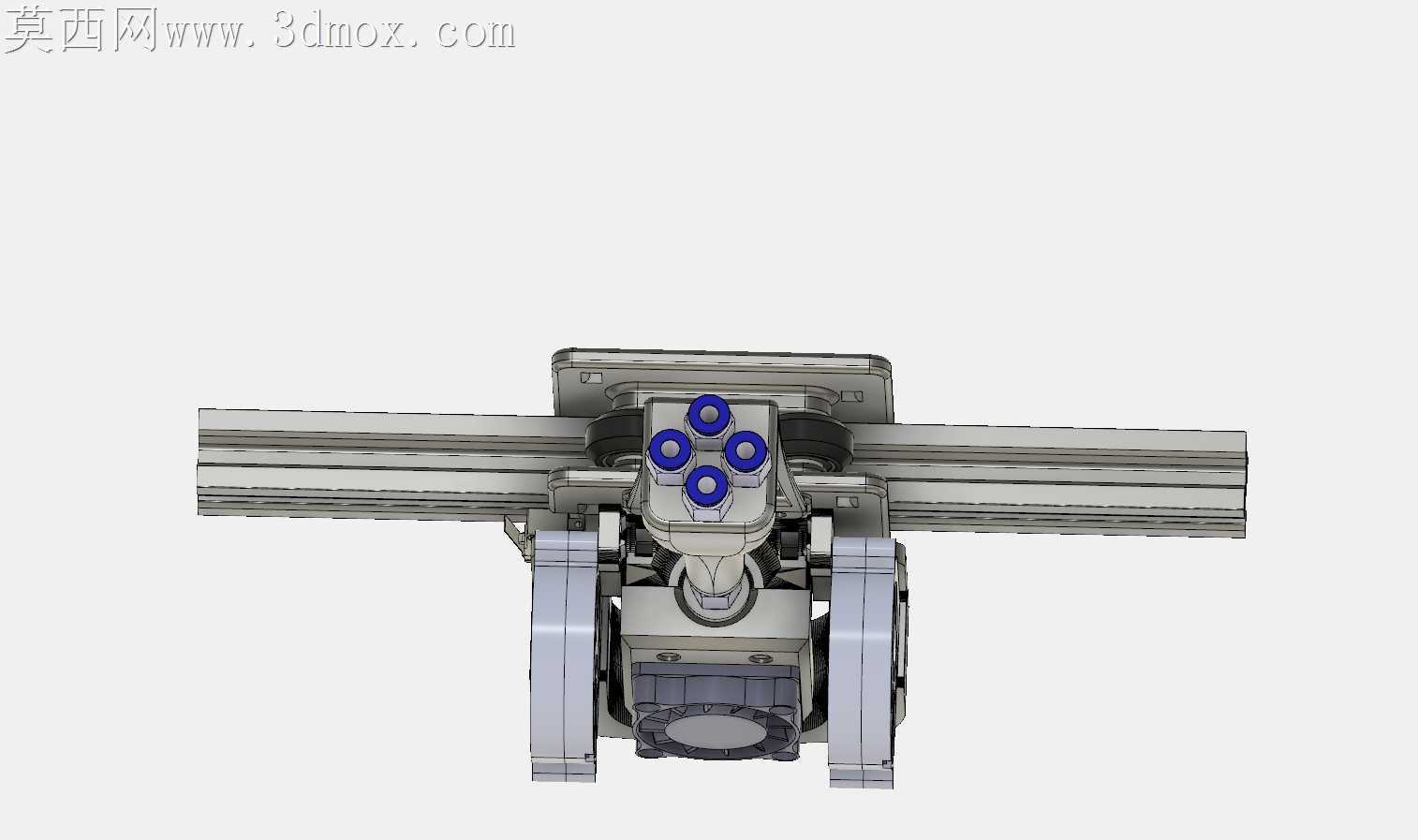

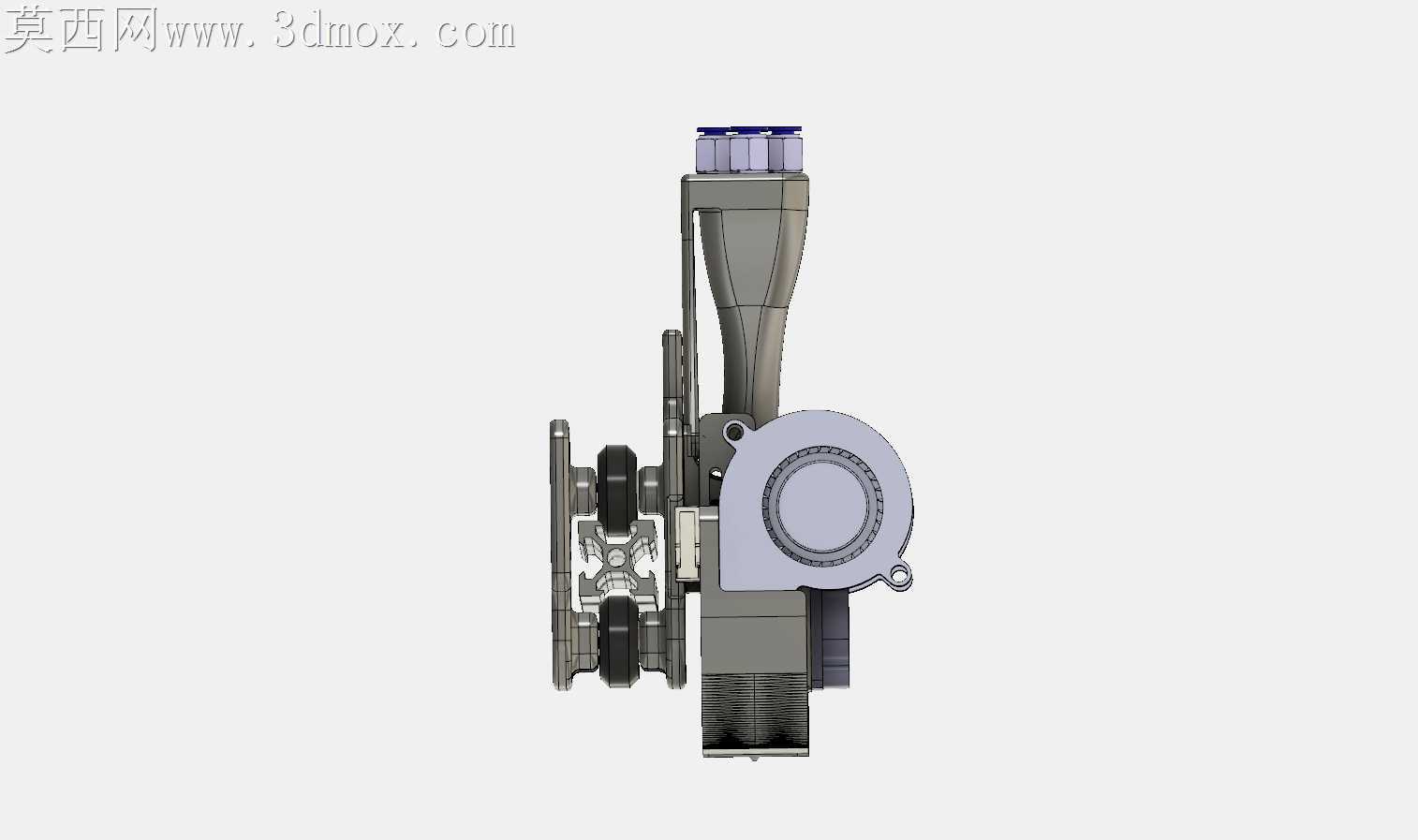

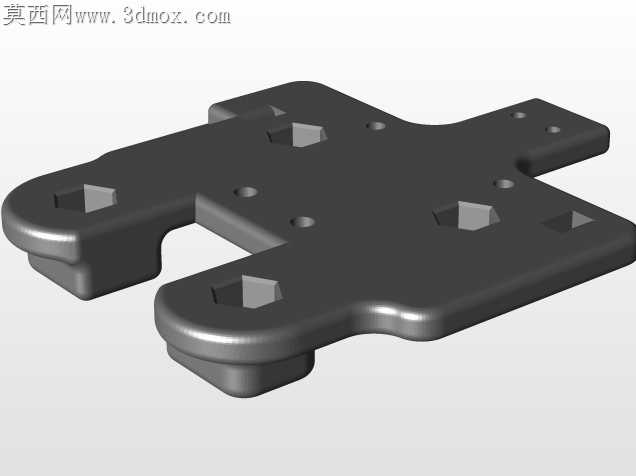

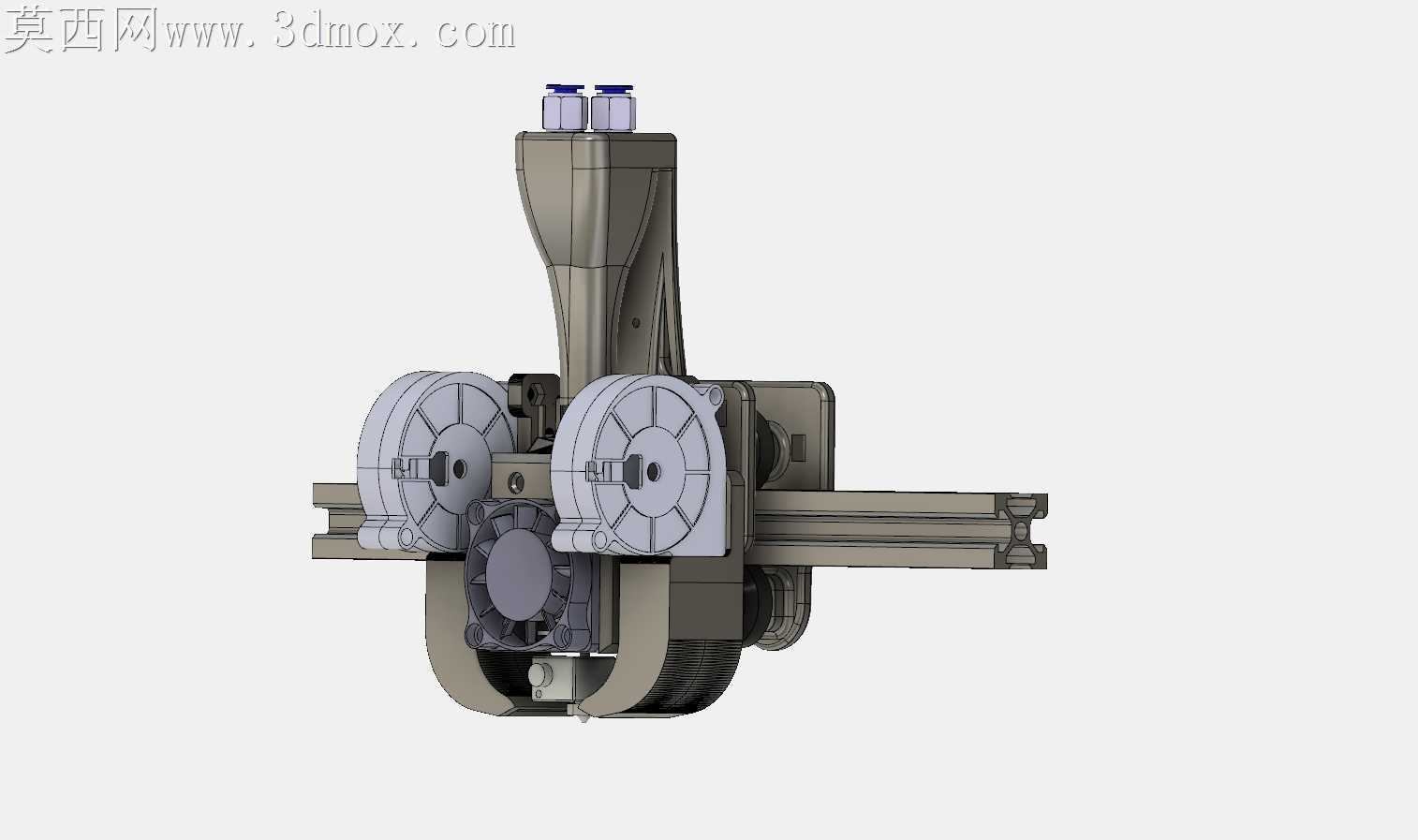

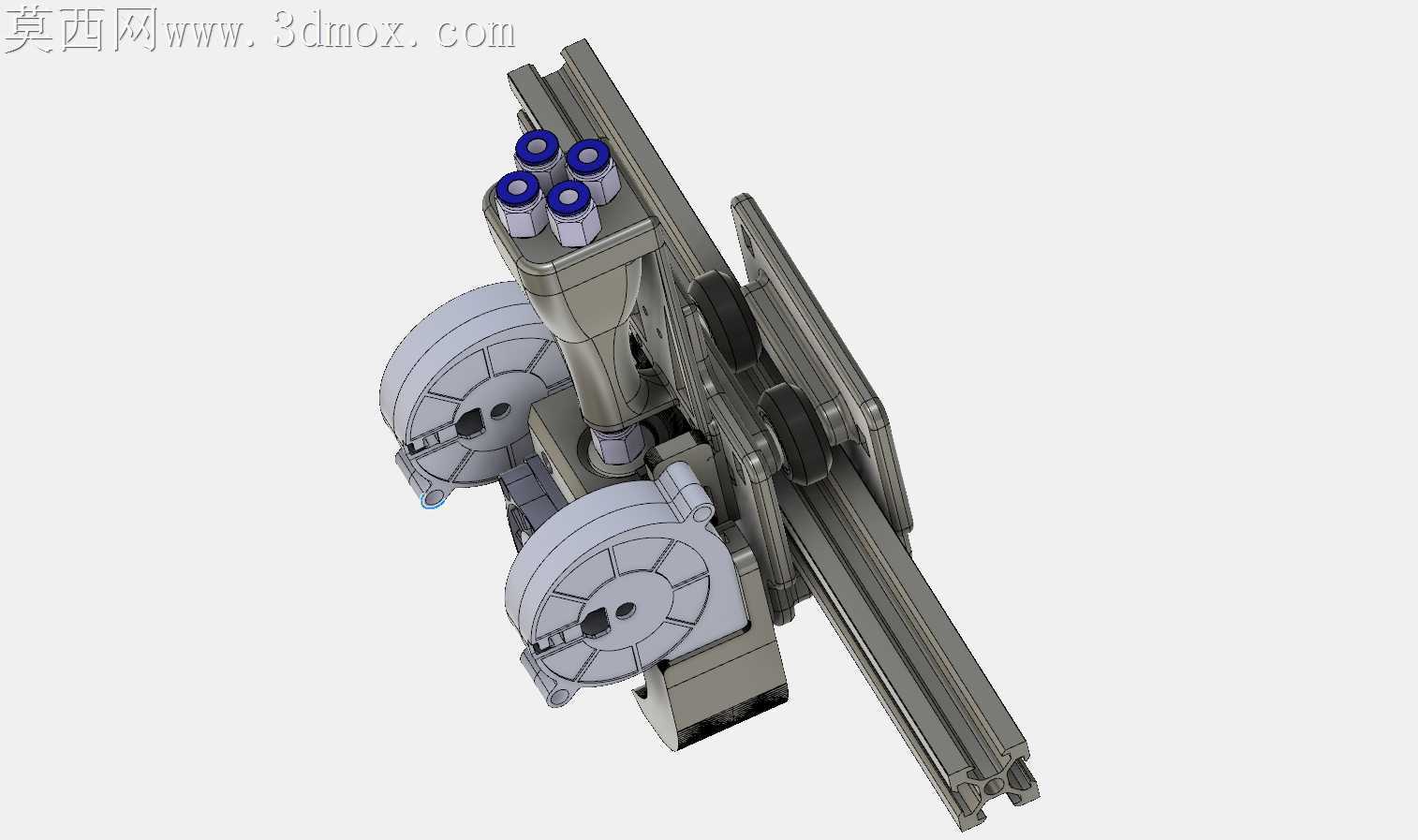

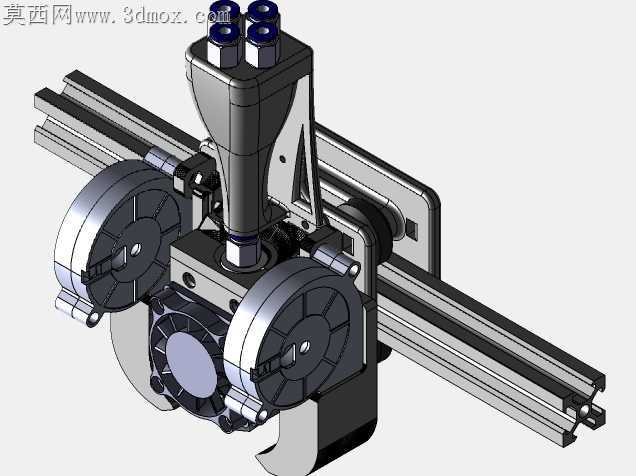

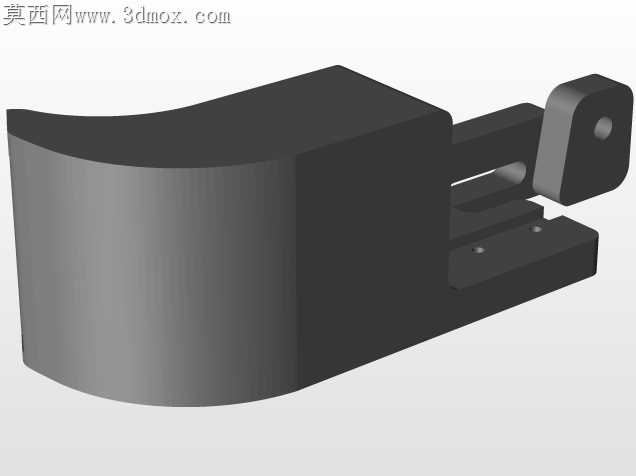

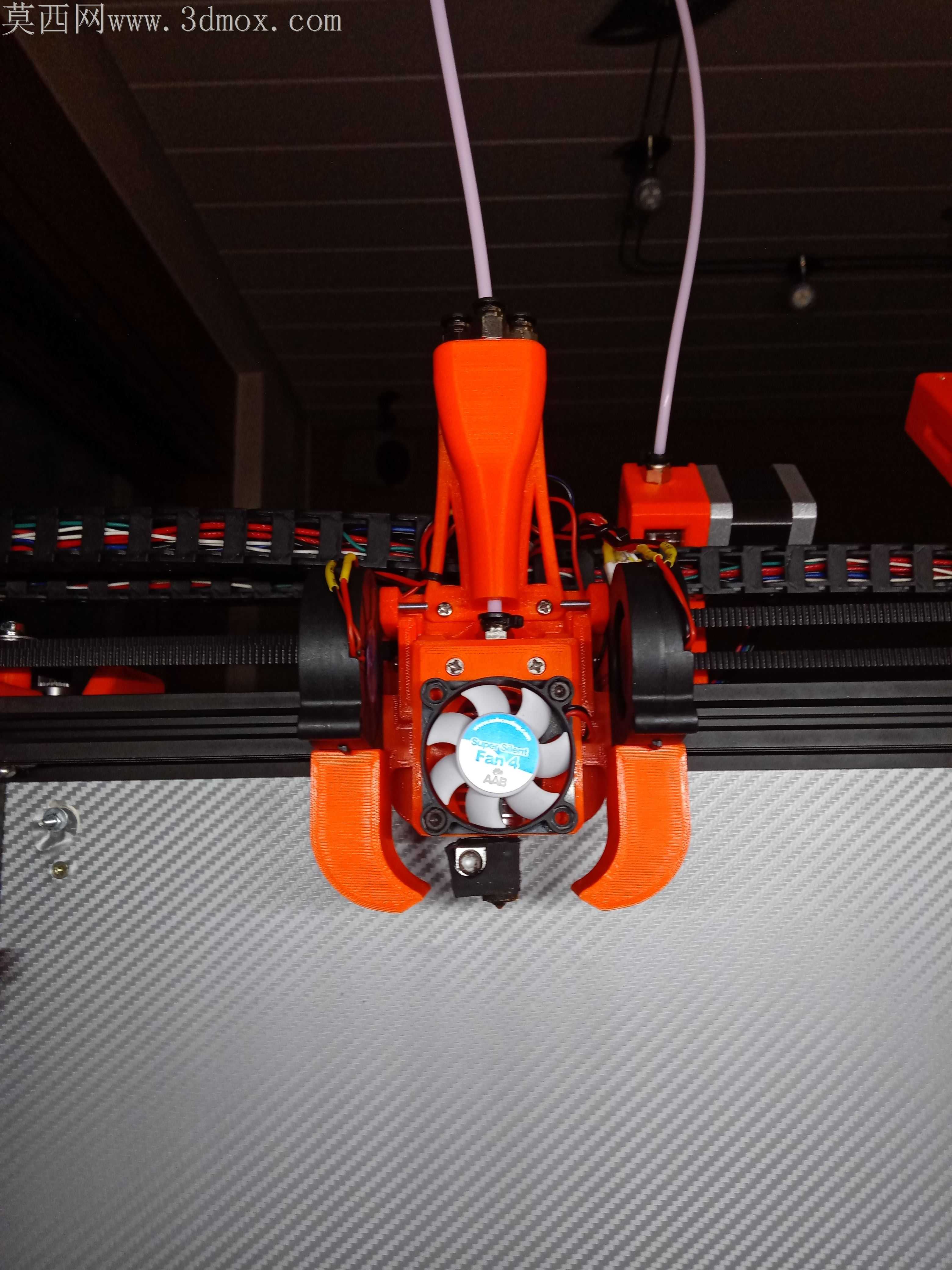

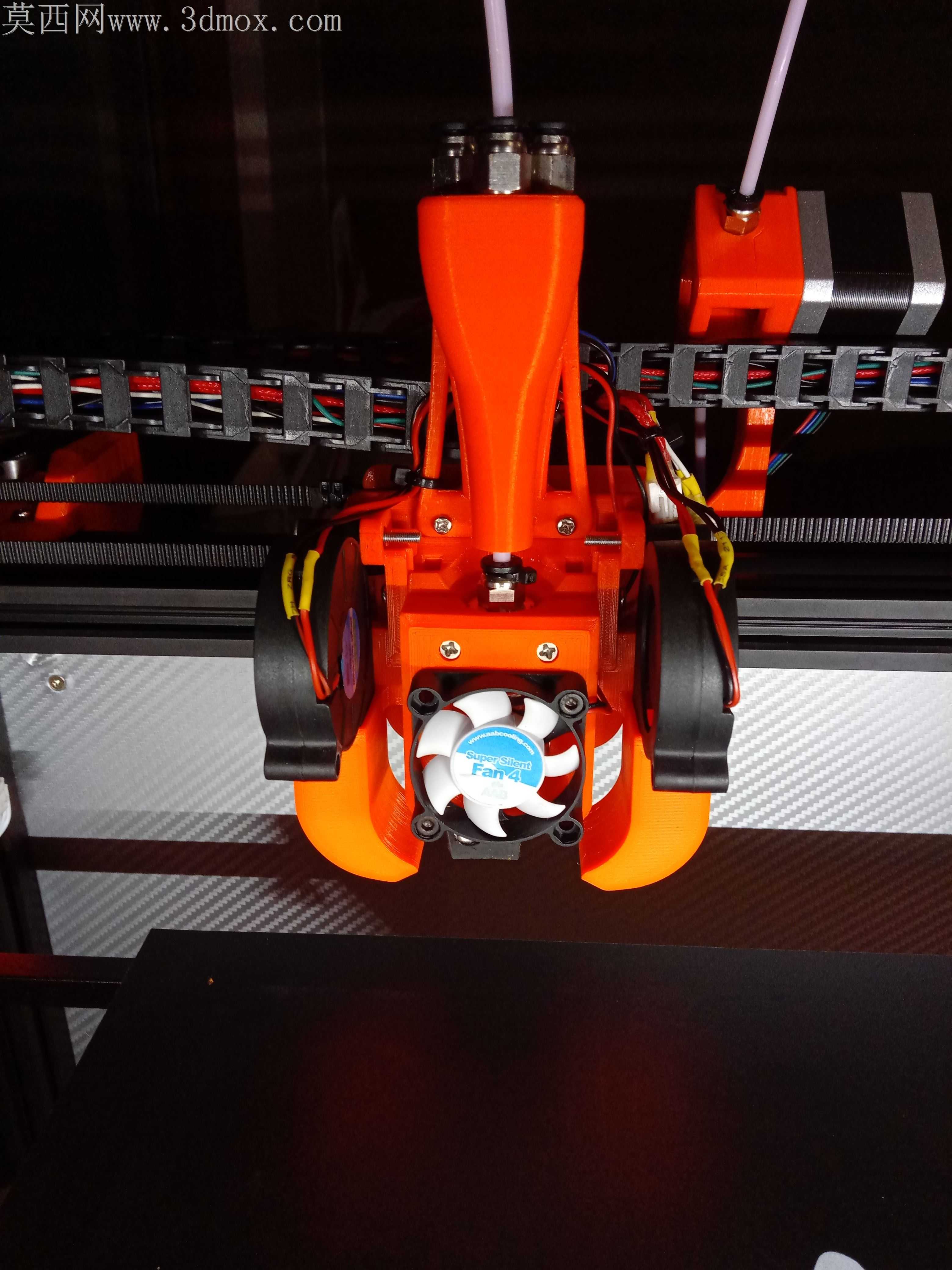

桌面级FDM多色打印长期存在换色串料、安装定位偏差的加工适配痛点，这款四色热端的结构设计完全围绕2020规格V形槽铝型材的安装基准做匹配，没有沿用常规单喷头热端的悬空安装逻辑。热端上部的进料接口做了同轴度校准凸台，四个进料通道的内壁粗糙度控制在Ra1.6以内，避免耗材进料时因内壁剐蹭产生碎屑堵头，凸台外径和远程送料管的内径公差控制在0.05mm，既不会因为过紧导致送料管拆装困难，也不会因为间隙过大出现耗材回抽时的卡滞。和常规J-Head V5热端相比，这款热端的加热块长度做了1.2mm的延伸，延伸段刚好避开V槽型材安装时的棱边干涉，安装座的两个定位卡槽直接卡入2020型材的V形槽内，不需要额外加装转接板，卡槽的斜面角度和V槽的45度夹角完全贴合，锁紧时不会出现单点应力集中导致的型材压痕。散热鳍片的排布没有采用等距设计，靠近加热块的前三片鳍片厚度比上部鳍片厚0.3mm，因为靠近加热端的区域热流密度更高，加厚鳍片能更快把热量导走，避免热量上窜导致进料段耗材提前软化堵料，鳍片之间的风道预留了4010散热风扇的安装位，风扇安装座的卡扣做了0.2mm的倒扣量，不需要螺丝就能直接卡紧风扇，减少装配时的零件数量。挤出轮的安装座和热端主体做了一体化设计，省去了分体式安装时的同轴度校准步骤，三个挤出轮的轴心连线和热端进料口的中心偏差控制在0.1mm以内，耗材从挤出轮进入进料喉管时不会出现弯折，送料阻力比分体式结构降低约18%。加热块的四个喷嘴安装孔做了等距圆周排布，孔位之间的壁厚保留了1.5mm的安全距离，不会因为加热时的热胀冷缩出现孔位变形漏料，每个喷嘴的安装端面都做了0.1mm的沉台，安装喷嘴时能保证喷嘴端面和加热块完全贴合，避免出现导热间隙导致的温度不均。走线槽直接开在安装座的侧面，加热线、热敏电阻线、风扇线都能顺着线槽卡入，不会和运动的X轴皮带产生剐蹭，线槽边缘做了R0.5的圆角处理，避免长期运动时线材被棱角磨破绝缘层。散热风扇的出风口正对鳍片的间隙方向，没有采用直吹加热块的设计，冷风顺着鳍片间隙向上流动，既能带走散热段的热量，也不会直吹加热块导致喷嘴温度波动，打印时的温度波动能控制在±1℃以内，多色切换时的耗材熔融状态更稳定，换色 purge 料的长度能缩短20%左右。
