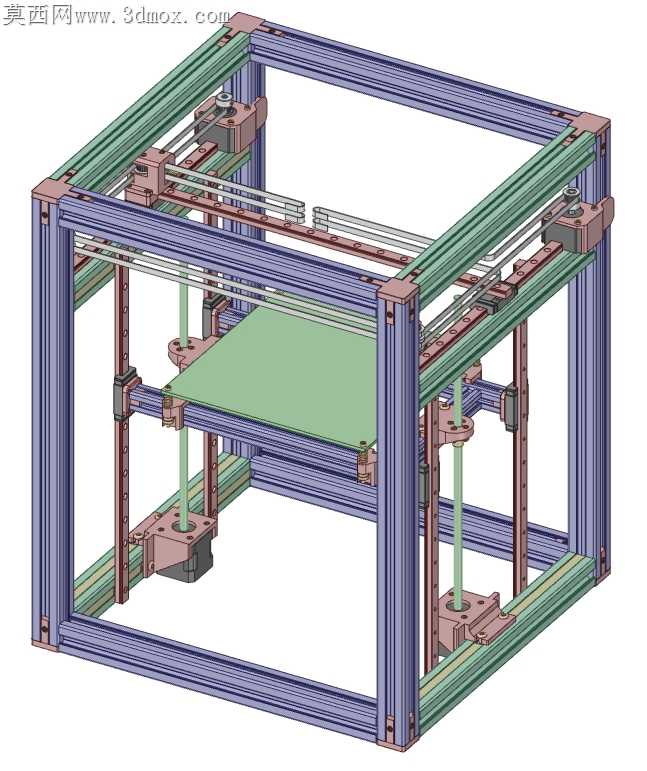

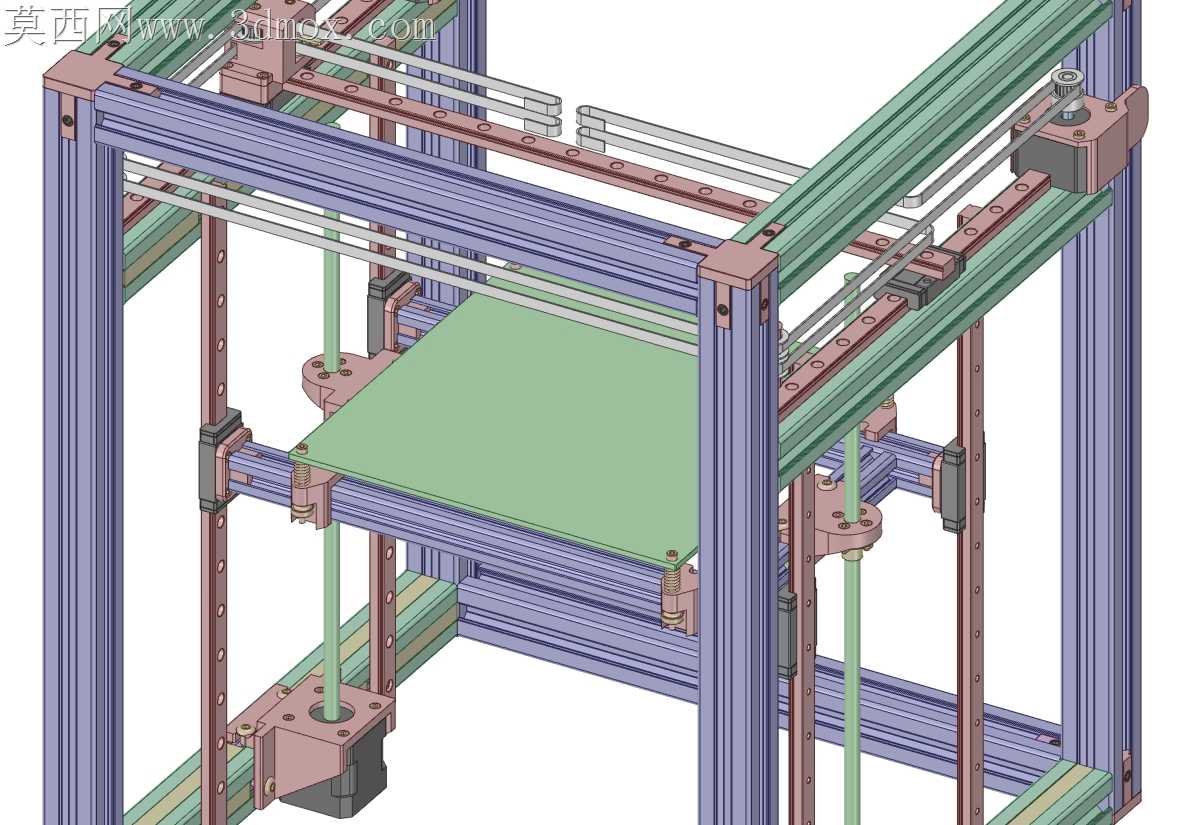

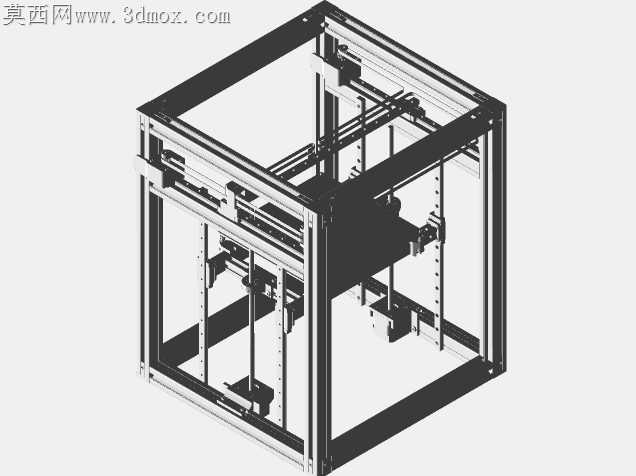

铝型材框架直线导轨CoreXY结构3D打印机

桌面级FDM设备长期存在运动抖动、装配公差累积的痛点，传统滑轮型材机在高速打印时的XY轴窜动，往往直接导致层纹错位、边角失准，这套结构从装配逻辑出发，把所有连接节点的公差补偿空间做进了型材槽位的预留间隙里。框架采用标准欧标铝型材拼接，角件连接位置没有做完全锁死的硬定位，每个角座都预留了0.1mm的微调余量，装配时可以先预紧所有螺丝，靠百分表打表校正XY平面的水平度、X轴与Y轴的垂直度后再完全锁死，避免了硬定位加工误差带来的框架扭曲。直线导轨的安装座没有直接锁在型材表面，而是在安装面和型材之间加了一层薄铜垫，铜垫的厚度可以根据导轨的实际直线度做配磨，抵消型材本身的挤压形变带来的导轨面翘曲，保证滑块运行全程无卡顿、无预压过紧的问题。Z轴的丝杆固定端做了双轴承支撑结构，下端的推力轴承直接承接平台的重量，避免丝杆长时间受径向力出现弯曲，平台的四个导向光轴和滑块之间采用间隙配合，没有用过盈配合硬顶，防止温度变化时光轴热胀冷缩出现卡滞。挤出机构的安装位预留了两种规格的安装孔位，不管是近程挤出的轻量化齿轮组，还是远程挤出的鲍登管固定座都能直接适配，不用额外打孔修改型材。横轴电机的安装座做了长圆孔调节结构，同步带的张紧度不用额外加装张紧器，直接滑动电机位置就能调整，张紧后靠锁止螺丝固定，减少了额外零件带来的装配累积误差。布线槽直接嵌在型材的槽道里，所有运动部件的线缆都顺着槽道走，没有悬空的线束，避免打印时机床运动拉扯线缆导致的信号中断或者位置偏移。打印平台的调平螺母做了下沉式设计，螺母完全嵌在平台支架的沉孔里，不会因为平台上下运动刮蹭到周围的型材或者线束，平台的加热板安装位预留了隔热棉的填充空间，不用额外粘贴固定，装配时直接把隔热棉嵌在槽位里就能固定，减少长期使用后隔热棉移位脱落的问题。所有运动部件的限位开关安装位都做了可调节的滑槽，触发位置可以根据实际装配的行程做微调，不用额外打印支架或者粘接固定，避免长期震动后开关移位导致的撞机问题。整套结构没有采用特殊定制的非标零件，所有连接紧固件、型材、导轨、丝杆都是市面通用标准件，装配时不需要定制专用工装，普通内六角扳手就能完成整机组装，每个连接节点的容错空间都经过反复调整，既不会因为间隙过大出现晃动，也不会因为公差过小导致装配困难，哪怕是新手按照装配顺序操作，也能把整机的装配精度控制在0.05mm以内，满足高速打印的运动稳定性要求。
