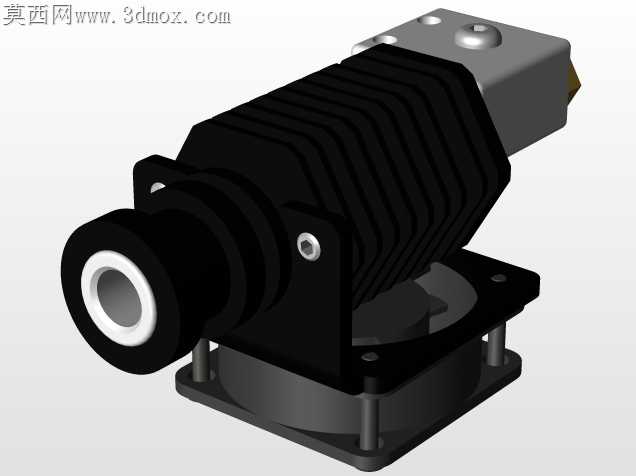

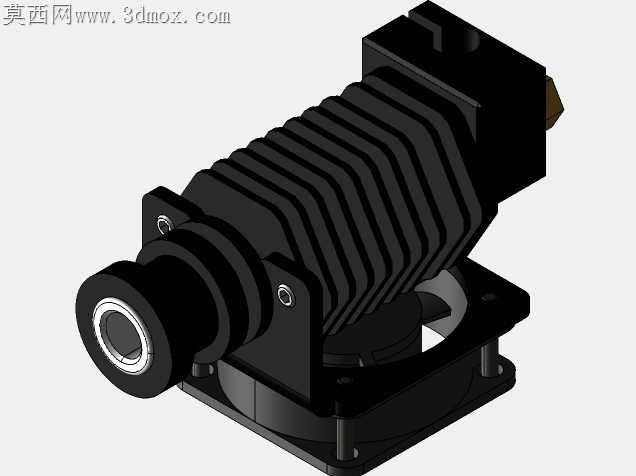

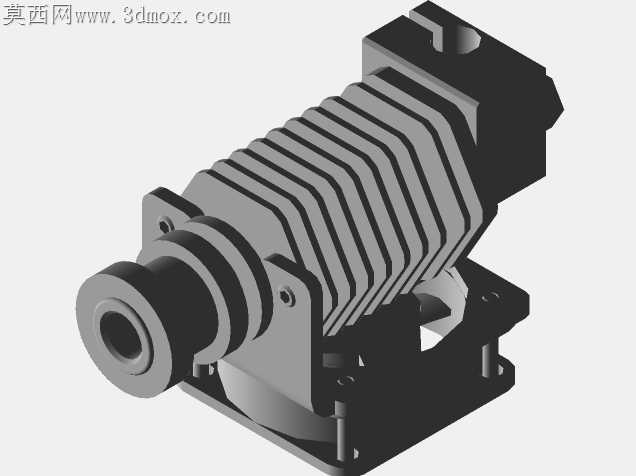

XCR-BP6挤出机V6热端结构设计

桌面级FDM设备长期运行时，热端部位的热量窜流一直是影响打印稳定性的核心痛点，热量顺着喉管向上传导会导致送丝轮段耗材提前软化，引发堵头、送丝打滑甚至断料，常规散热结构往往只靠单风扇直吹散热片，气流没有形成定向导流路径，散热片边缘区域存在明显的热量堆积死角，长时间高速打印时喉管上部温度很容易突破耗材玻璃化转变温度，尤其是打印PLA这类对温度敏感的耗材时，堵头故障率会大幅提升。这款热端的散热段采用了等距鳍片阵列设计，鳍片厚度和间距经过匹配计算，既保证了足够的散热接触面积，又不会因为鳍片过密导致气流阻力过大，风扇吹出的气流可以顺着鳍片间隙形成贯通的流道，把喉管连接部位的热量快速带走，从根源上减少热量向上窜动的可能。加热块部分做了兼容双规格的结构设计，既可以适配常规V6规格的喷嘴，也能更换大流量火山喷嘴，加热块上的热敏电阻和加热棒安装孔采用了过盈配合公差设计，安装时不需要额外涂抹导热硅脂就能保证足够的接触面积，温度检测的延迟控制在极小范围内，加热时的温度波动可以稳定在±1℃区间，不会出现温度跳变导致的耗材挤出粗细不均。喉管和加热块的连接位置做了台阶定位结构，装配时不需要反复调整喉管插入深度，就能保证喷嘴和喉管的端面完全贴合，不会出现耗材溢料卡在连接缝隙里的问题，很多新手装配热端时经常因为喉管插入深度不对，导致打印过程中漏料，这个定位台阶直接降低了装配的容错门槛，哪怕是第一次拆装热端的用户，也能快速装配合格。喷嘴和加热块的密封面采用了锥面配合设计，相比传统的平面密封，锥面的接触压力更大，高温下长时间工作也不会出现密封失效漏料的情况，更换不同口径喷嘴时，只需要按照规定扭矩拧紧就能保证密封性能，不需要反复调整位置。散热风扇的安装位做了嵌入式卡扣设计，不需要额外的螺丝固定，风扇对准卡扣按压就能卡紧，拆装维护时非常方便，卡扣的位置避开了鳍片的气流通道，不会阻挡散热气流的路径。热端的整体固定座采用了标准化的2020铝型材安装槽位，可以直接适配市面上绝大多数桌面级FDM设备的X轴滑车，不需要额外设计转接件，更换时只需要固定两颗螺丝就能完成安装，接线位置做了防呆设计，加热棒和热敏电阻的接插件长度不同，不会出现接反导致的设备烧毁问题。实际打印测试时，哪怕是连续24小时高速打印PETG耗材，喉管上部的温度也能稳定在室温附近，没有出现耗材提前软化的情况，更换火山喷嘴后打印大尺寸模型时，挤出量可以稳定跟上300mm/s的打印速度，不会出现挤出不足导致的层间结合力差问题，加热块的温度响应速度很快，从室温加热到200℃只需要不到一分钟，开机等待时间大幅缩短。
