小型越野车辆轮边传动与轮毂装配结构

这套轮边传动装配结构，主要面向小型非道路越野竞赛车辆的后轮驱动场景设计，适配单座轻量化越野平台的后悬架布置需求，核心解决小轴距越野车辆在非铺装路面行驶时的动力传递、轮端跳动适配以及轮毂改装兼容问题。从实际装车应用来看，这类结构常出现在大学生 Baja 赛事的参赛车辆中，需要应对砂石路面冲击、连续颠簸跳动、大扭矩瞬时输出等复杂工况，对传动部件的同轴度、连接强度以及动态跟随性都有较高要求。

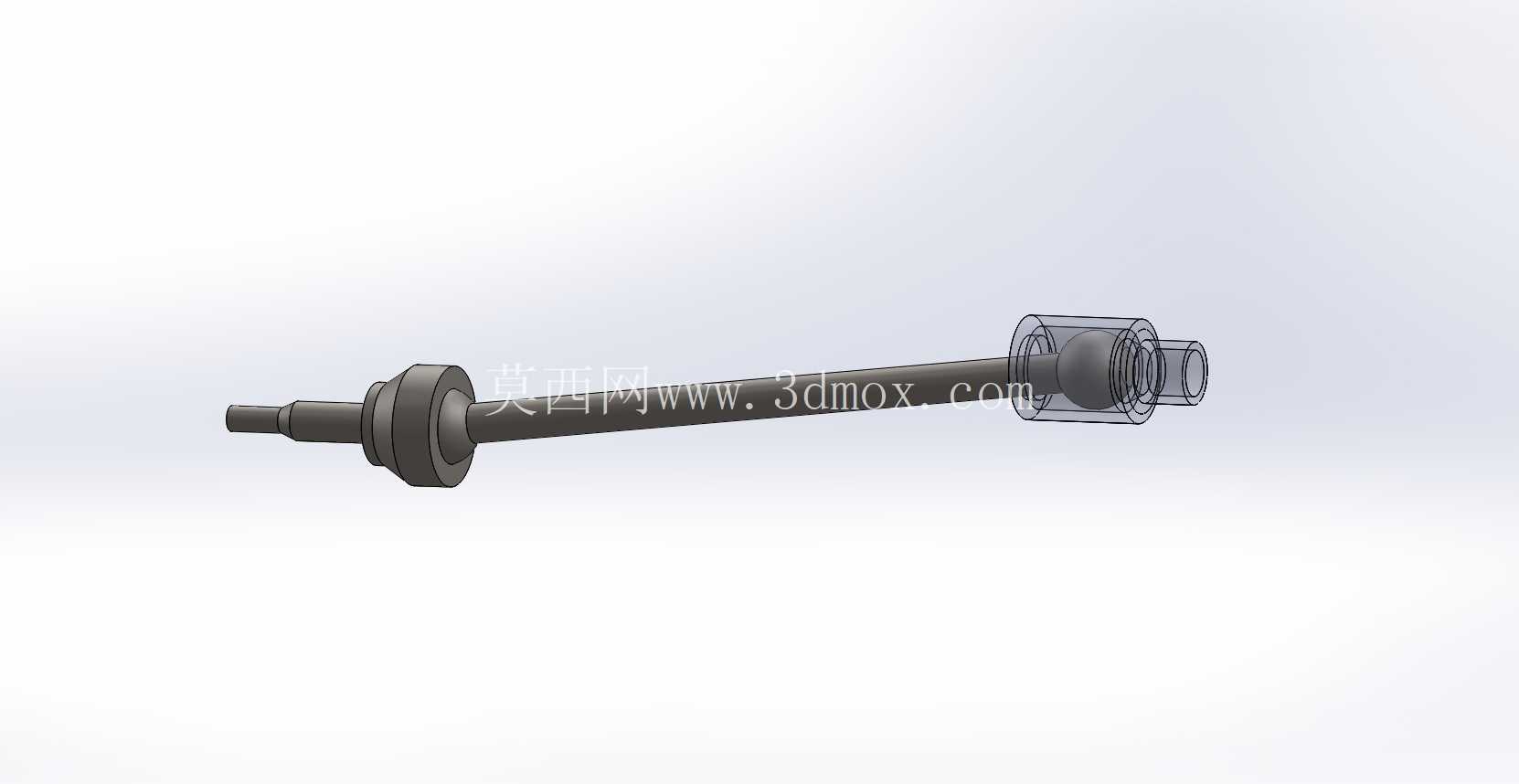

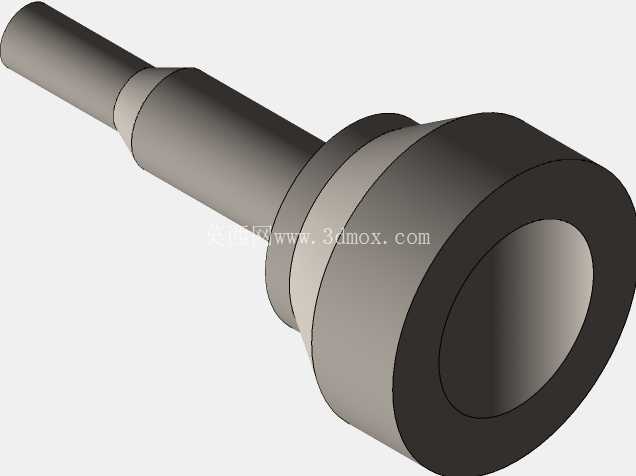

设计过程中，驱动轴组件采用了标准SKF等速万向节轴作为核心传力部件，这类CV轴本身具备一定的角度补偿能力，能够匹配后悬架在上下跳动过程中产生的轴间夹角变化，避免动力传递过程中出现卡滞、扭矩波动过大的问题。轴段与轮毂连接的位置，设计了带定位止口的安装法兰，法兰盘上的安装孔位按照标准节圆布置，与轮毂轴承座的安装孔完全对应，装配时通过螺栓穿装锁紧，能够保证轴端与轮毂旋转中心的同轴度控制在合理公差范围内，减少高速旋转时的动不平衡量。

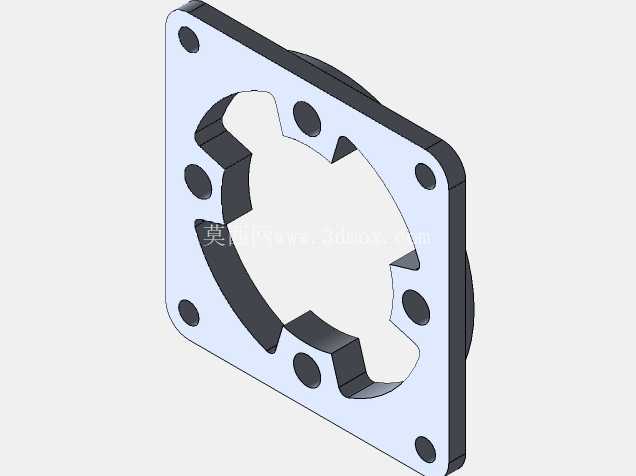

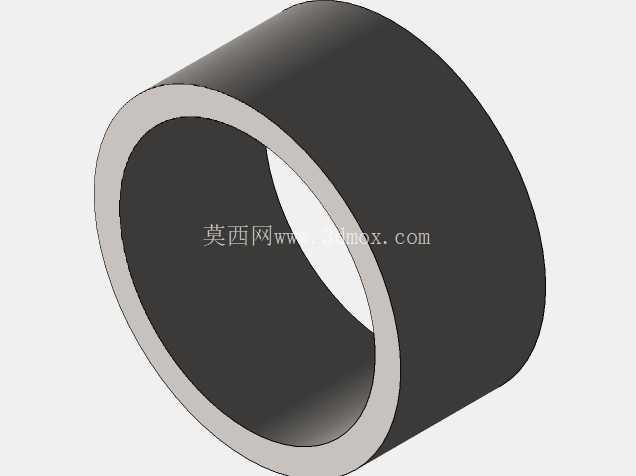

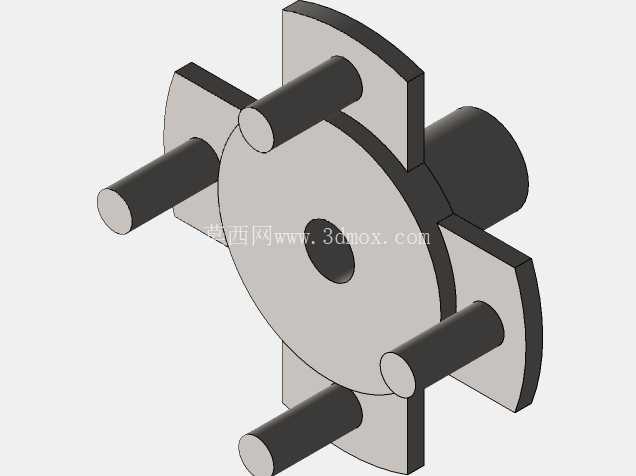

考虑到原车适配轮毂与通用ATV车轮的参数差异，结构中专门设计了转接适配器，适配器一端匹配原Gravely Trekker轮毂的安装定位面与孔位，另一端按照常规ATV车轮的安装尺寸做适配，不需要改动原车桥壳、悬架摆臂的安装点位，就可以直接换装市面上通用的ATV越野轮胎，降低赛事过程中的备件采购与更换成本。适配器的厚度经过反复校核，既保证了足够的连接强度，避免大扭矩冲击下出现断裂变形，也不会额外增加轮端的突出量，保证整车轮距保持在设计要求范围内，不会影响车辆的转向特性与行驶稳定性。

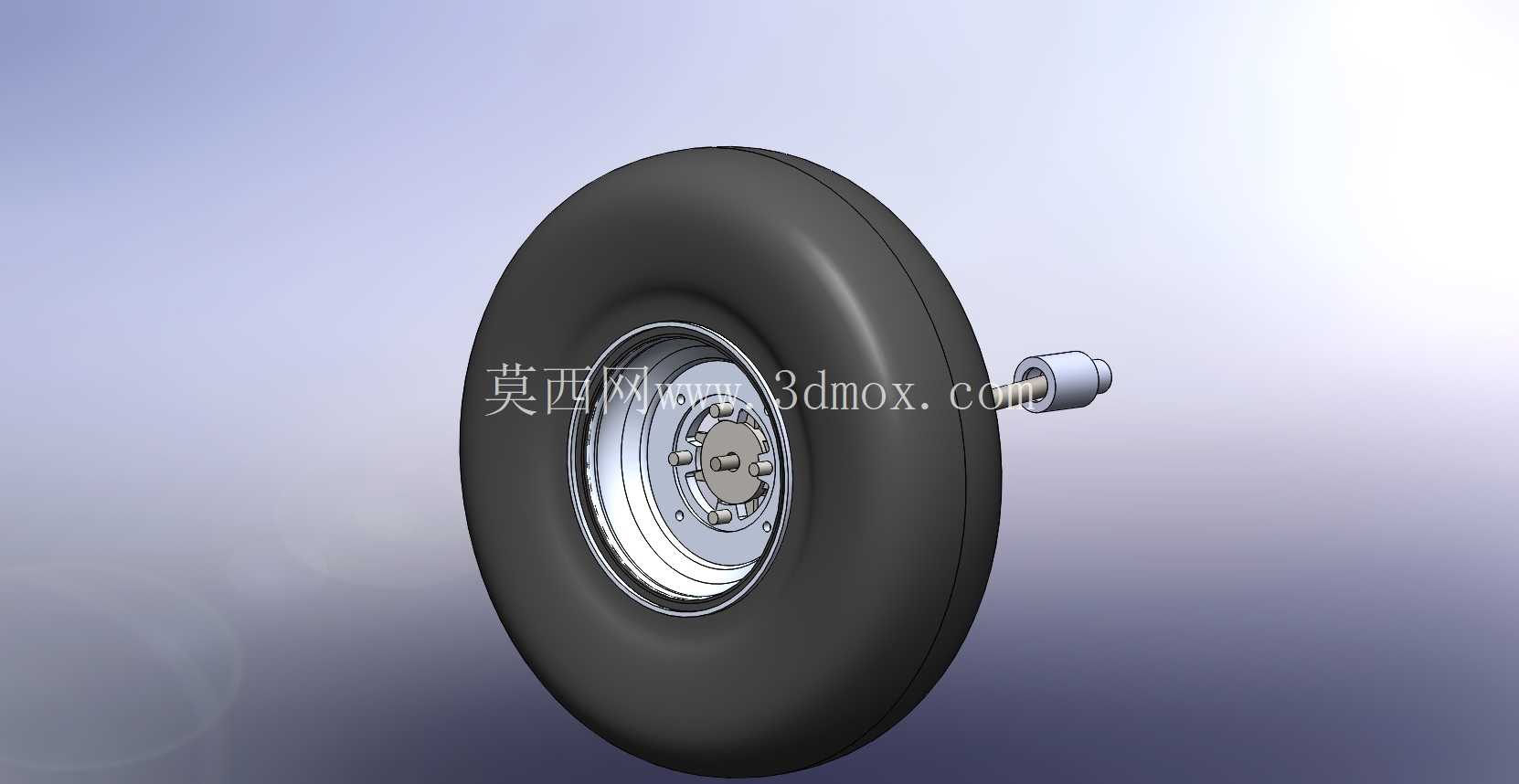

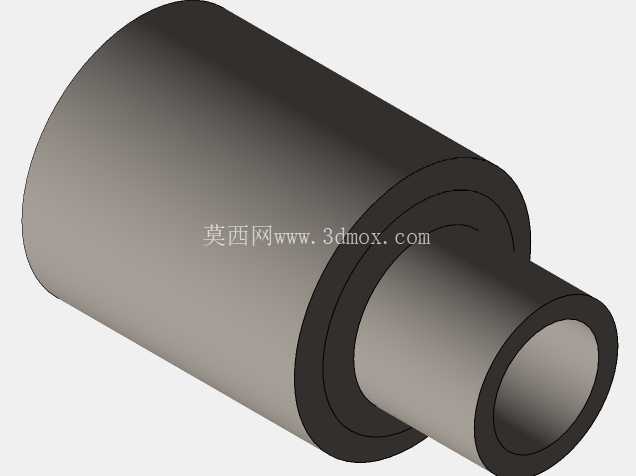

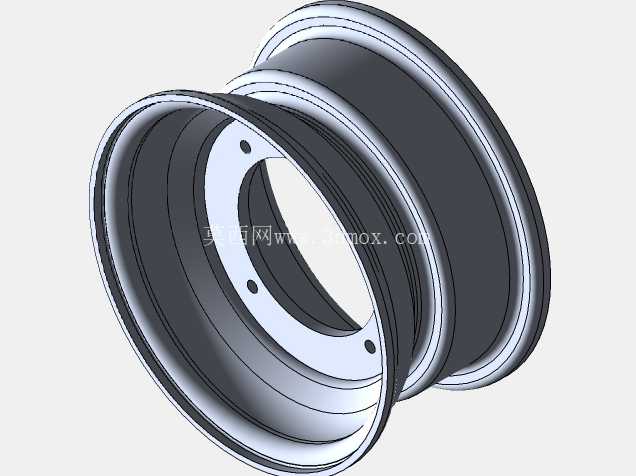

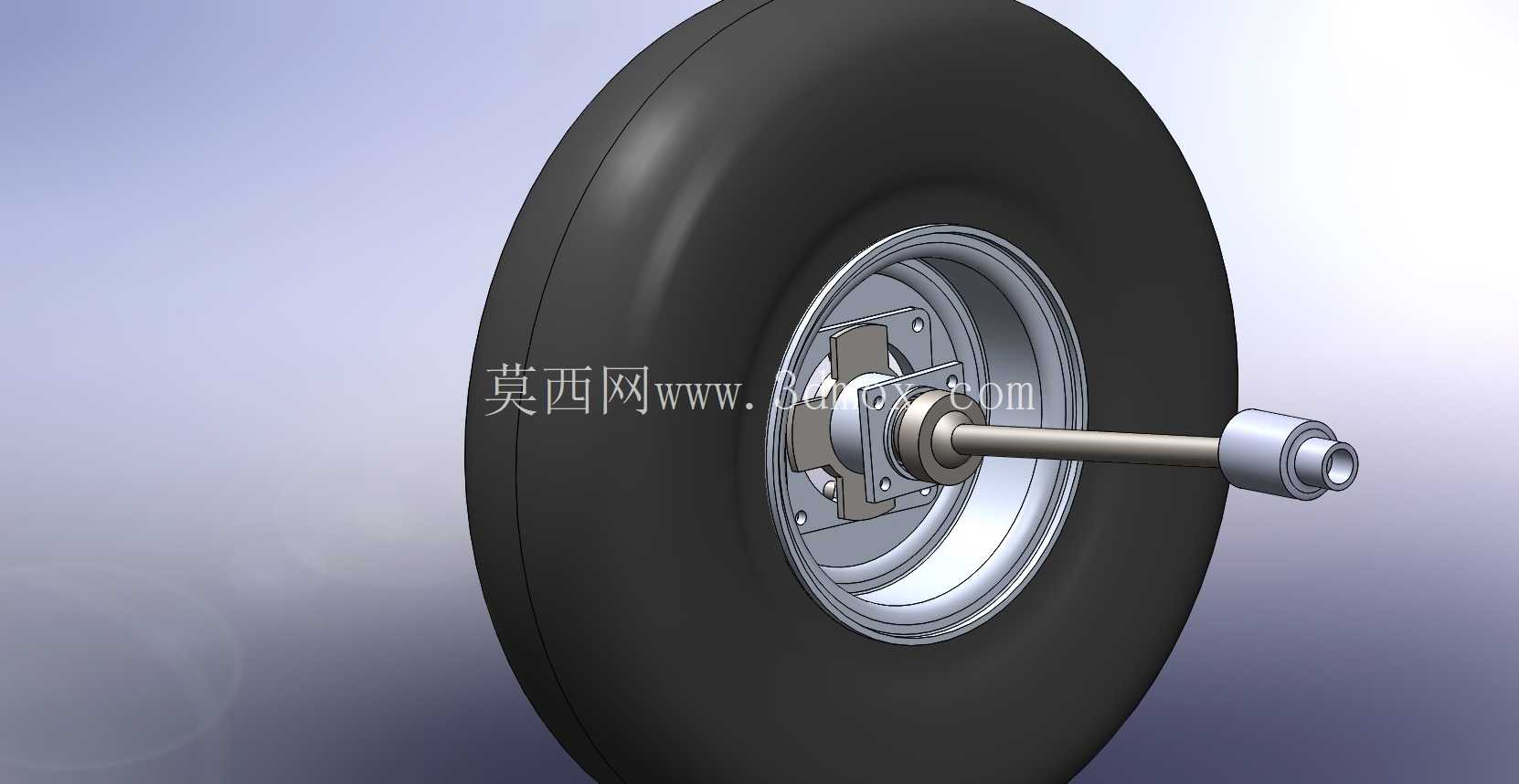

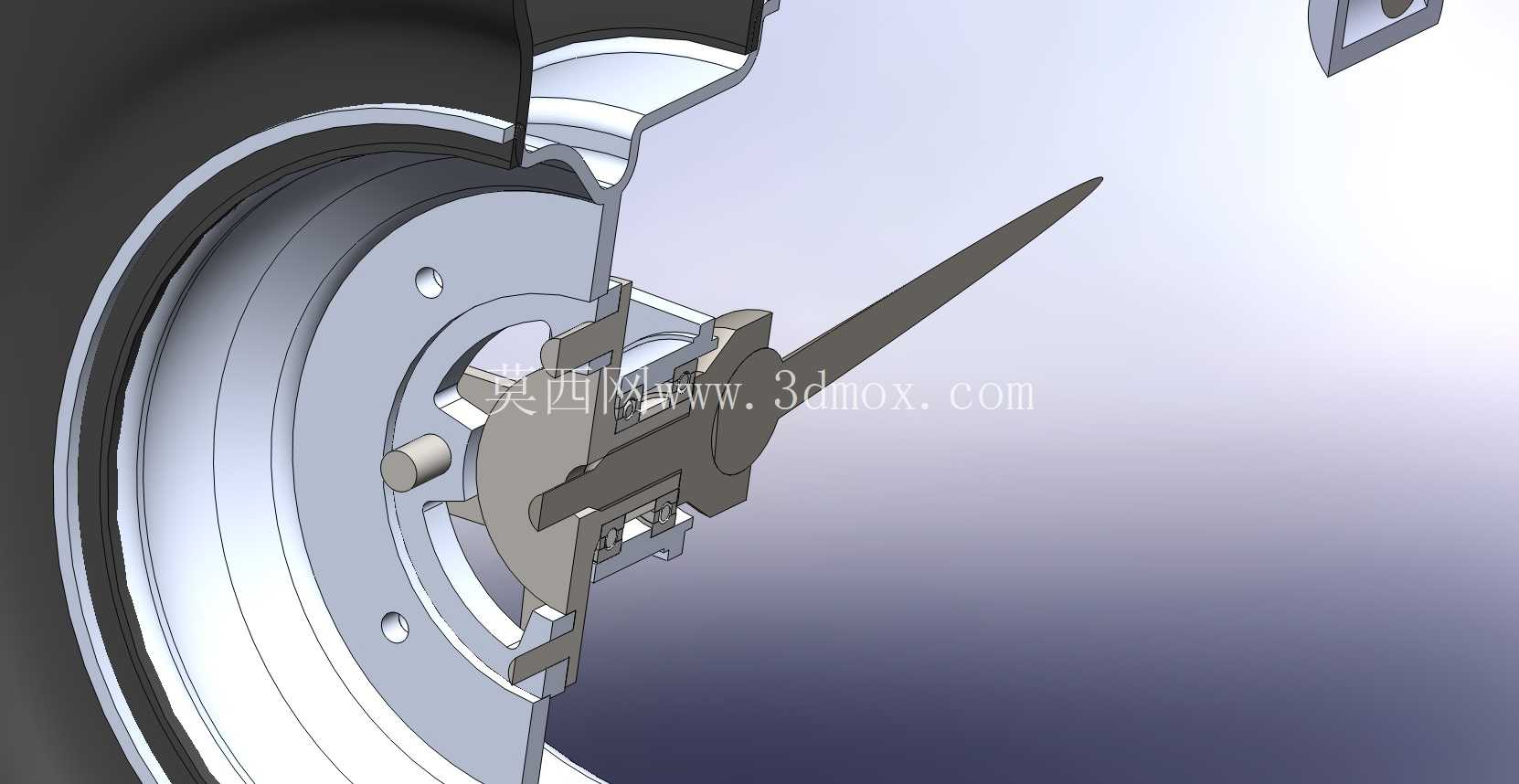

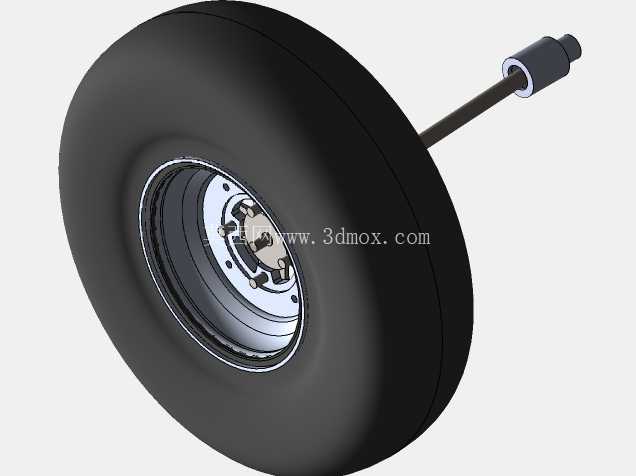

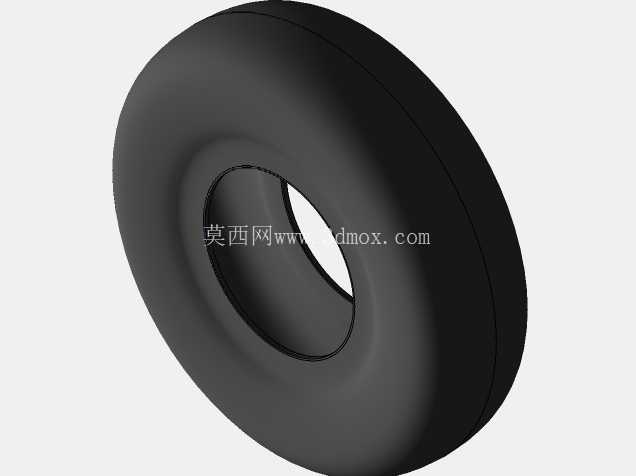

轮毂部分采用了分体式轮辋结构，轮辋与辐板之间通过焊接连接，辐板上的螺栓孔同时兼顾与原厂轮毂、转接适配器的安装匹配，轮辋的宽度与直径尺寸适配常规越野轮胎的安装需求，轮胎胎侧的高度设计预留了足够的缓冲行程，能够在跳跃落地时吸收大部分冲击能量，减少传动系统受到的瞬时冲击载荷。驱动轴的外端设置了花键连接结构，与轮毂中心的花键套配合，能够传递更大的驱动扭矩，同时花键配合处设计了防尘密封结构，避免砂石、泥水进入花键啮合面，造成异常磨损，延长部件的使用寿命。

从安装边界来看，整套结构的横向安装尺寸控制在轮距设计范围内，驱动轴的轴向长度根据后悬架的跳动行程做了适配，当悬架处于最大压缩行程与最大伸长行程时，CV轴的伸缩量都处于产品允许的工作区间内，不会出现轴体拉脱或者顶死的情况。悬架连接点的位置设计参考了原车后悬架的硬点参数，不需要改动摆臂、减震器的安装位置，就可以完成整套轮边传动结构的换装，降低整车改装的设计与加工成本。

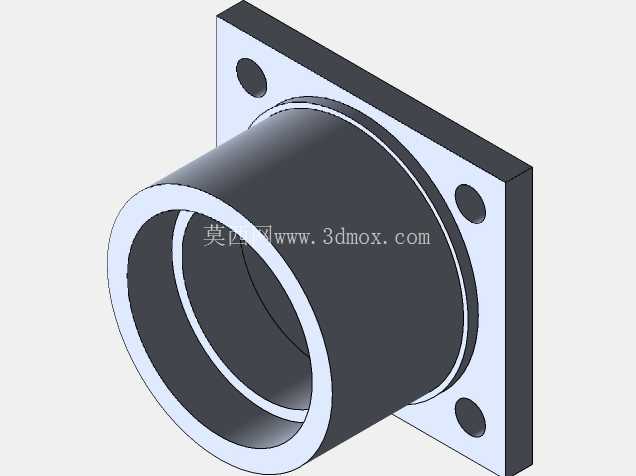

在实际结构验证过程中，针对驱动轴与轮毂的配合间隙做了严格控制，插入配合的间隙值选在过渡配合区间，既保证装配时能够顺利压装，也不会因为间隙过大造成旋转过程中的冲击异响。轴承座的位置设置在轮毂中心，采用双列角接触球轴承作为支撑，能够同时承受径向载荷与转弯过程中产生的轴向载荷，保证轮端旋转的平顺性。整个装配结构的重量经过轻量化优化，在保证强度的前提下尽可能减少簧下质量，提升悬架的动态响应速度，让车辆在颠簸路面行驶时轮胎能够更好地贴合地面，提升抓地性能。

这套结构的设计逻辑完全围绕小型越野车辆的实际使用场景展开，没有冗余的功能设计，所有部件的尺寸、连接方式都围绕可靠传力、便于维护、兼容通用备件这几个核心需求展开，对于同类型轻量化越野车辆的轮边传动设计有较强的参考价值，建模过程中所有配合面的尺寸、安装孔位的位置都按照实际加工精度做了还原，能够直接用于后续的工程出图、样件加工以及装配模拟验证。
