自行车螺旋弹簧式减震支柱结构设计

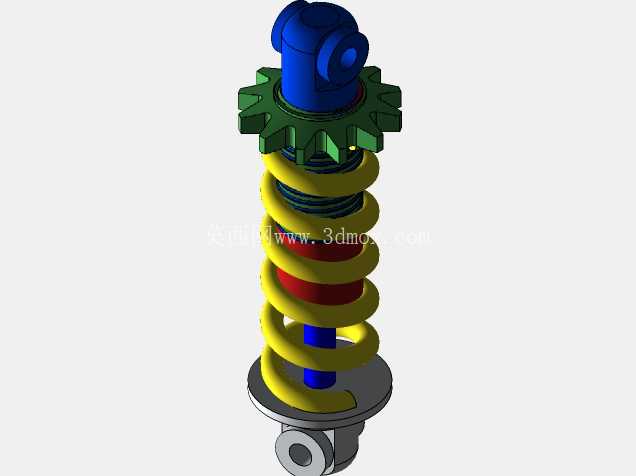

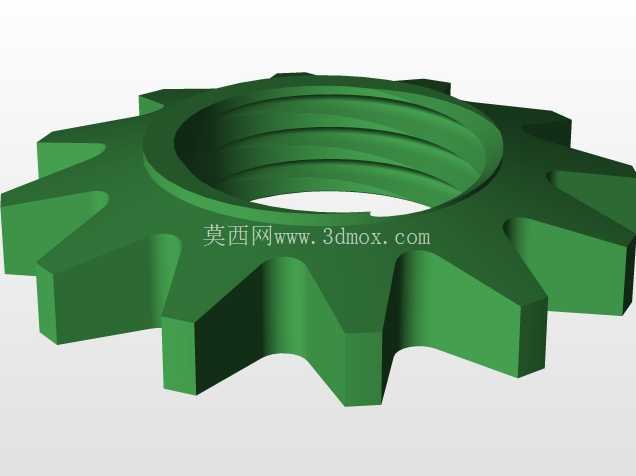

　　该减震结构主要适配山地自行车、通勤电动自行车的前悬架或后减震安装位，核心作用是吸收骑行过程中路面颠簸传递的冲击载荷，避免轮组跳动直接传导至车架与骑乘者，同时在非铺装路面骑行时保证轮胎与地面的有效接触面积，提升抓地力与操控稳定性。从结构组成来看，整套减震单元由上部安装接头、周向限位齿盘、螺旋承载弹簧、阻尼芯轴、下部安装吊耳五个核心部分构成，上部安装接头采用带侧向通孔的凸台结构，可通过销轴与车架上的安装支座铰接，接头下方集成的齿盘结构为等距分布的外齿，主要作用是与车架上的限位卡槽配合，限制减震器工作过程中的周向转动，避免弹簧受扭转力产生异常磨损或异响。

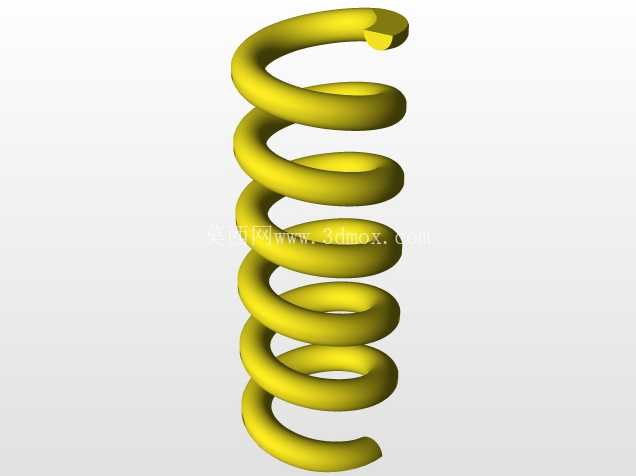

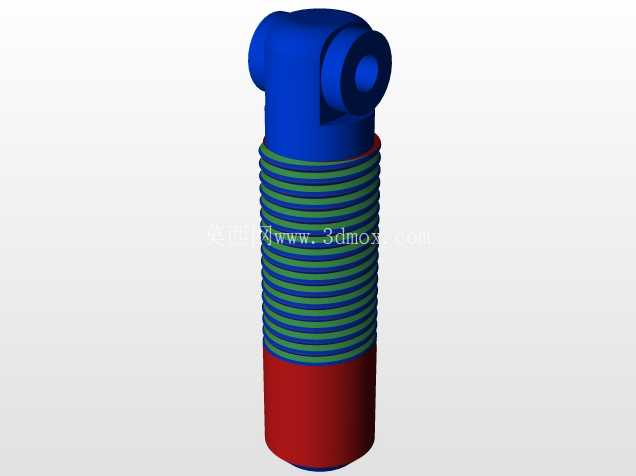

　　螺旋弹簧采用等节距圆柱螺旋设计，弹簧丝径根据额定承载载荷匹配，弹簧上下端面均做磨平处理，保证与上下支撑座的贴合度，避免工作过程中出现偏载；弹簧内侧设置的阻尼芯轴为同轴布置，芯轴内部集成阻尼油腔与阀系结构，可在弹簧压缩和回弹过程中提供匹配的阻尼力，避免弹簧出现多余的往复弹跳，快速衰减振动能量。下部安装吊耳采用双耳式铰接结构，通过销轴与轮组侧的摇臂连接，吊耳与芯轴下端采用刚性连接，保证载荷传递路径直接。

　　设计过程中首先明确安装边界尺寸：上部铰接孔中心到下部铰接孔中心的自由长度根据适配车型的悬架行程确定，压缩极限行程需匹配悬架的最大跳动量，避免出现减震器触底或弹簧并圈的情况；弹簧的外径需控制在安装空间范围内，避免转向或轮组跳动过程中与车架、轮胎发生运动干涉。周向限位齿盘的齿形采用矩形齿，齿高与齿宽根据传递的扭矩匹配，保证在最大侧向载荷下不会出现齿面压溃或滑脱的情况。阻尼芯轴的直径需满足弯曲强度要求，在承受最大冲击载荷时芯轴的弯曲变形量需控制在允许范围内，避免出现卡滞。

　　实际应用场景中，该类减震器可适配硬尾山地车的前叉减震改装、软尾山地车的后减震替换，以及电动自行车的后悬架升级，不同载荷等级的车型可通过更换不同刚度的螺旋弹簧匹配承载需求，无需改动整体安装尺寸。建模过程中需重点关注各部件的同轴度约束，弹簧的螺旋升角、有效圈数需与设计参数一致，上下铰接孔的位置度公差需满足装配要求，避免出现装配后减震器运动卡滞的问题；同时需预留阻尼阀系的安装空间，芯轴与弹簧之间需保留足够的间隙，避免弹簧压缩过程中与芯轴发生摩擦。在结构强度校核层面，需针对最大冲击载荷工况校核上部接头、下部吊耳的销轴孔挤压强度，弹簧的剪切应力需控制在材料许用应力范围内，芯轴的疲劳强度需满足循环载荷下的使用寿命要求。该结构相比阻尼胶式减震拥有更长的使用寿命与更线性的减震表现，相比气压式减震结构更简单、维护成本更低，适合民用通勤与入门级运动自行车的使用场景，安装时只需保证上下铰接点的销轴锁紧力矩符合要求，定期清理弹簧与芯轴表面的泥沙即可保证长期稳定工作。
