轻型摩托车主车架焊接结构设计

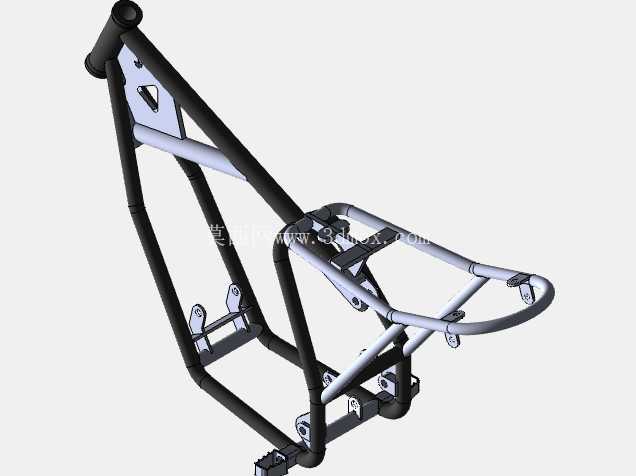

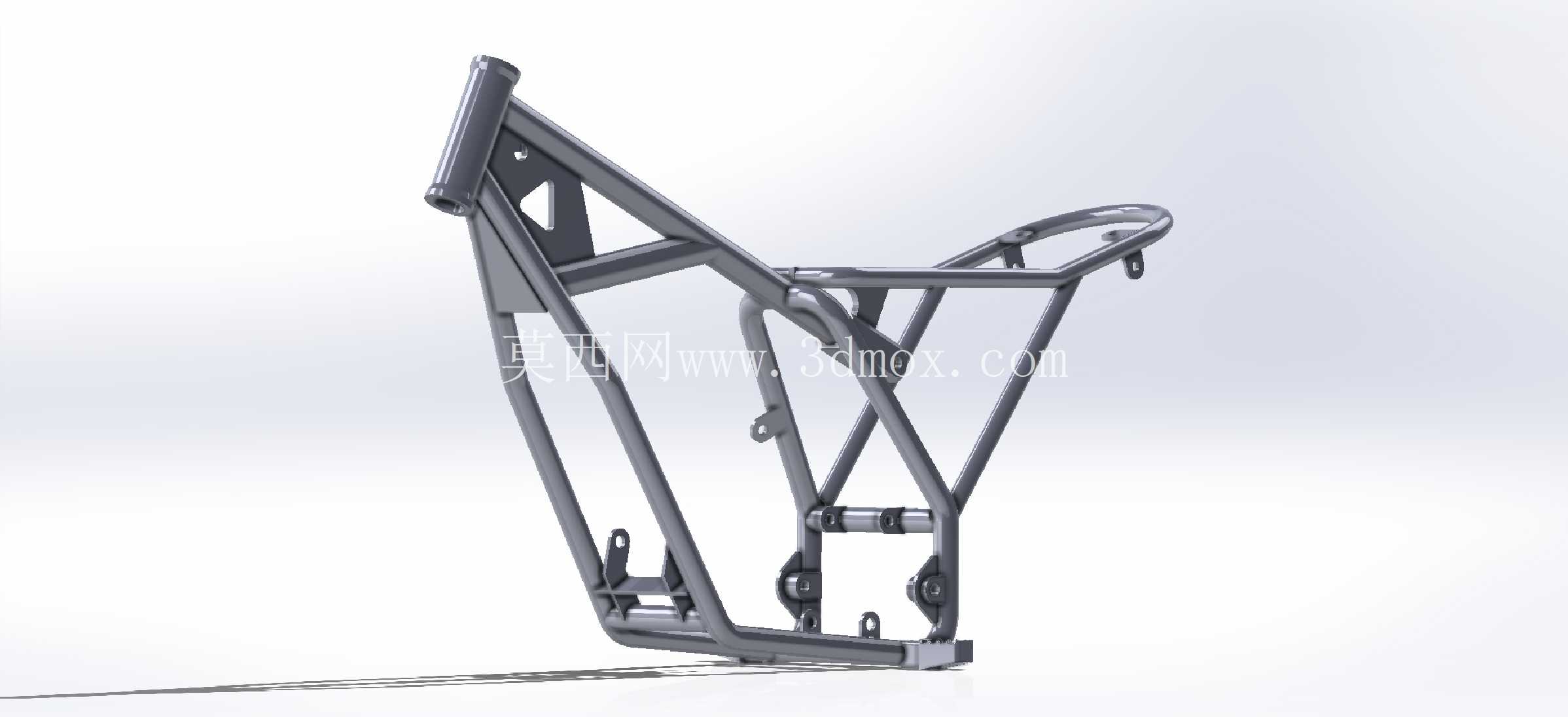

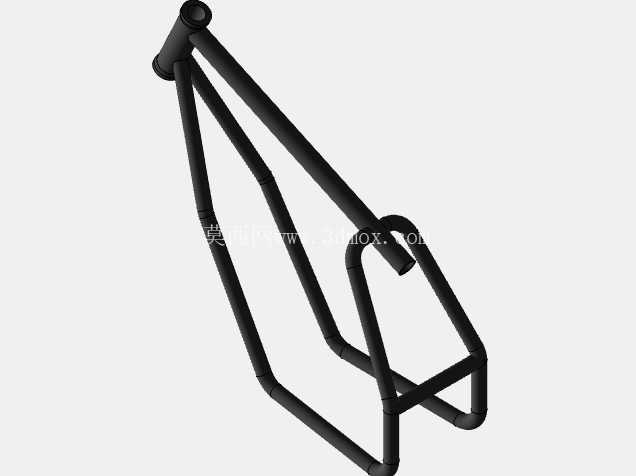

本次呈现的管架式承载结构，是面向小排量轻型两轮摩托车开发的主车架焊接总成，作为整车的核心承载基体，所有动力总成、行走机构、覆盖件、驾乘部件都需要依托该结构完成安装定位，其结构合理性直接决定整车的行驶稳定性、驾乘舒适性与使用寿命。从实际应用场景来看，这类管式车架多用于中小排量通勤摩托、定制改装复古车型以及电动两轮车的承载主体，相比板式冲压焊接车架，圆管拼焊结构在同等重量下拥有更优的抗扭与抗弯性能，同时生产环节不需要大型冲压模具，小批量定制场景下的改造成本更低，适配个性化改装与小批量试制的需求。

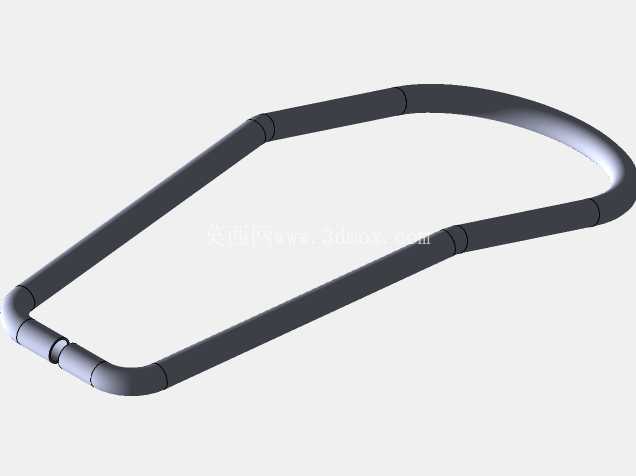

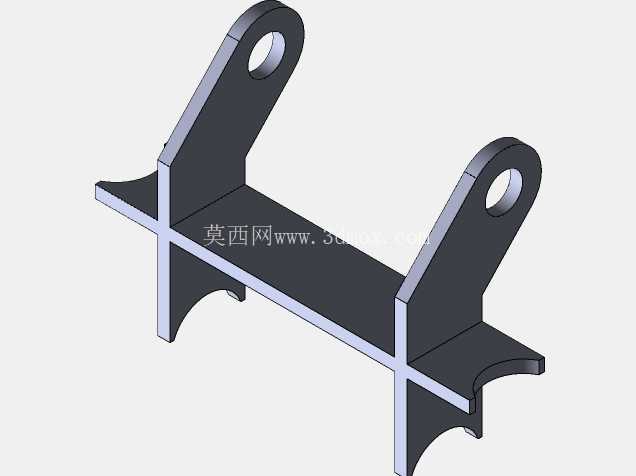

从功能特性层面拆解，该车架前段设置的变径立管是转向机构的安装基准，立管的倾角与后倾拖距参数直接匹配整车的转向回正性能，立管与主管的连接位置采用了加强筋补焊结构，应对颠簸路面行驶时转向机构传递的交变冲击载荷，避免立管位置出现应力集中导致的焊缝开裂。中段的三角形管架布局是整车的核心承载区，发动机悬挂点全部布置在该区域的横管与斜管交点位置，悬挂点的同轴度公差控制在0.1mm以内，保证发动机安装后不会出现额外的装配应力，同时三角形的桁架结构可以将动力总成工作时产生的振动快速分散到整个车架管路上，降低局部共振的概率。后段的弧形尾管结构用于固定后坐垫、后挡泥板与尾部灯具，两侧预留的安装孔位可以适配不同款式的后货架与侧挂储物箱，尾管与中段主管的连接位置采用了圆弧过渡焊接，避免直角连接带来的应力集中问题，应对后排乘员载人时的载荷冲击。

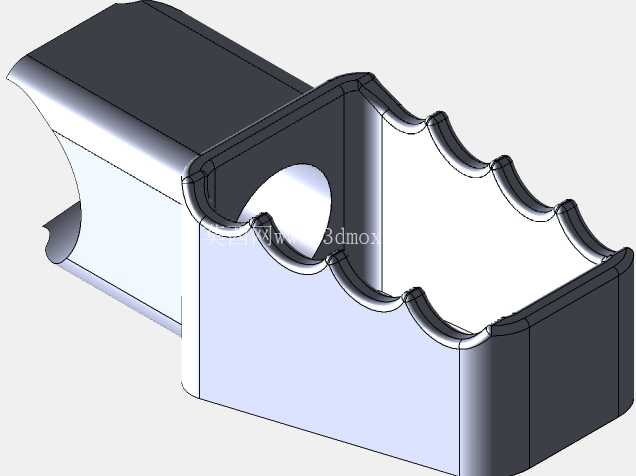

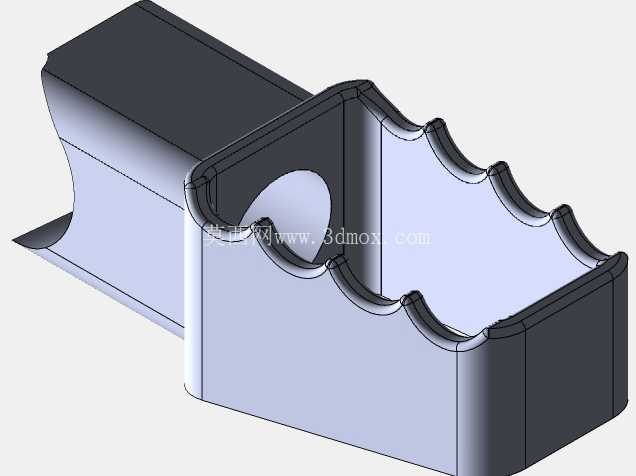

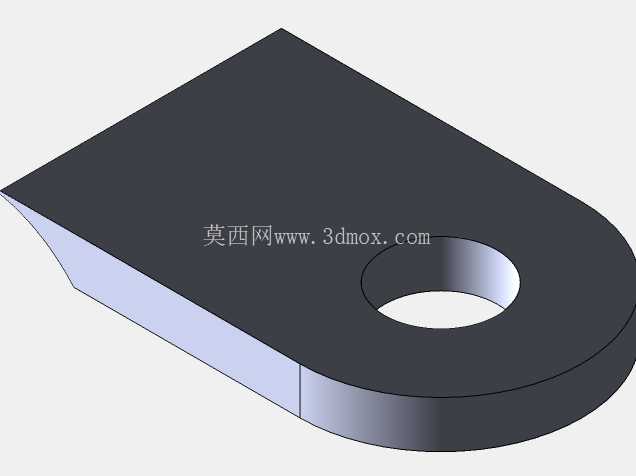

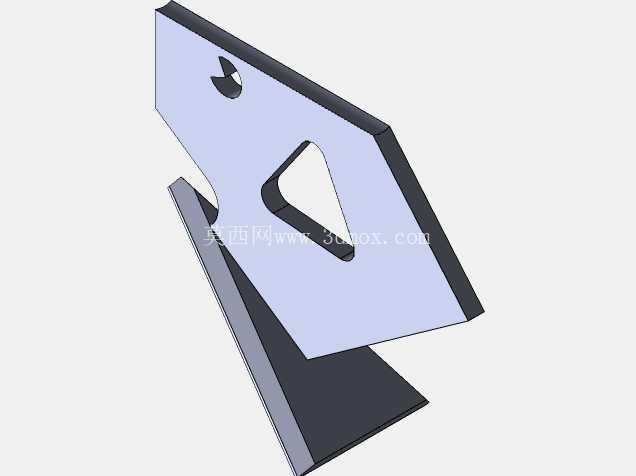

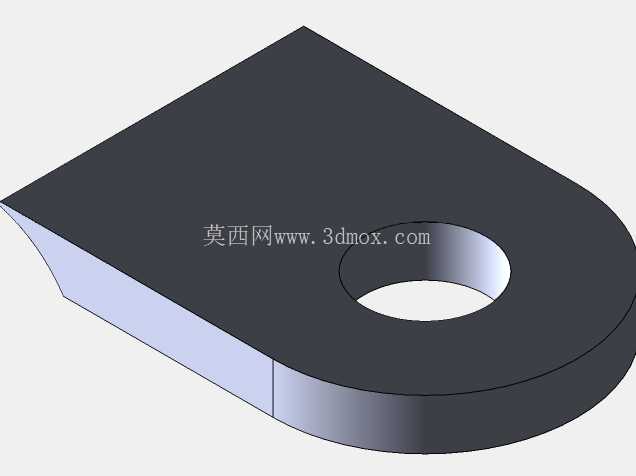

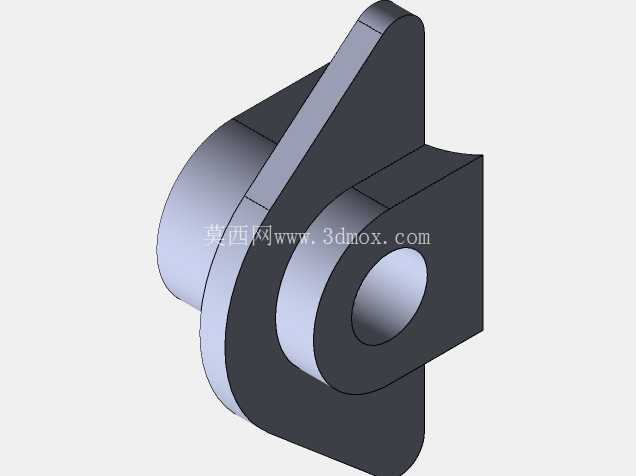

设计思路上，整个车架全部采用标准规格的无缝钢管弯折拼焊而成，没有使用异形冲压件，所有弯折位置的弯曲半径都大于管材直径的1.5倍，避免弯管过程中出现管壁褶皱、壁厚减薄超差的问题，降低生产环节的工艺难度。车架底部设置的横向连接管，除了作为发动机前悬挂的安装点之外，还可以在车辆发生正面托底冲击时承担防护作用，避免油底壳或者发动机箱体直接与路面凸起发生碰撞。两侧的脚踏安装位采用了加厚的连接片焊接结构，安装片上预留的长圆孔可以适配不同款式的脚踏总成，同时允许装配时进行小范围的位置调整，抵消焊接变形带来的位置偏差。后减震器的上安装点布置在中后段斜管的交汇位置，该位置是整个车架后段载荷传递的核心节点，额外增加的衬管结构可以提升安装点的局部刚度，避免长期承受减震器往复载荷出现安装孔变形、焊缝开裂的问题。

从安装边界与尺寸适配角度来看，该车架的整体宽度控制在280mm以内，适配绝大多数小排量摩托车的覆盖件安装宽度，不会出现车架过宽导致覆盖件无法装配、或者过窄导致整车视觉比例不协调的问题。立管的内径尺寸匹配标准规格的方向柱轴承，不需要额外加工衬套就可以直接适配通用的转向轴承组件，降低配件采购成本。发动机悬挂点的孔位间距适配常见的卧式125cc到150cc排量发动机，也可以通过更换转接支架适配同尺寸区间的中置电机，满足燃油车型与电动车型的平台化共用需求。车架所有外露的焊接位置都预留了足够的打磨余量，生产过程中完成焊接后可以将焊缝打磨平整，方便后续进行喷塑或者喷漆的表面处理，避免焊缝位置出现锈迹。整个车架的焊接工序采用分组件焊接再总拼的工艺，先分别焊接前段立管组件、中段承载桁架、后段尾架组件，再通过专用工装定位完成总拼焊接，有效控制整体焊接变形，保证各个安装点的位置精度在设计公差范围内。需要注意的是，这类管式车架在装配过程中，所有连接螺栓都需要按照规定扭矩拧紧，尤其是发动机悬挂与后减震安装位置的螺栓，需要加装防松垫片或者螺纹锁固胶，避免长期行驶过程中螺栓松动带来的安全隐患。
