带附件重型健身房综合训练架结构设计

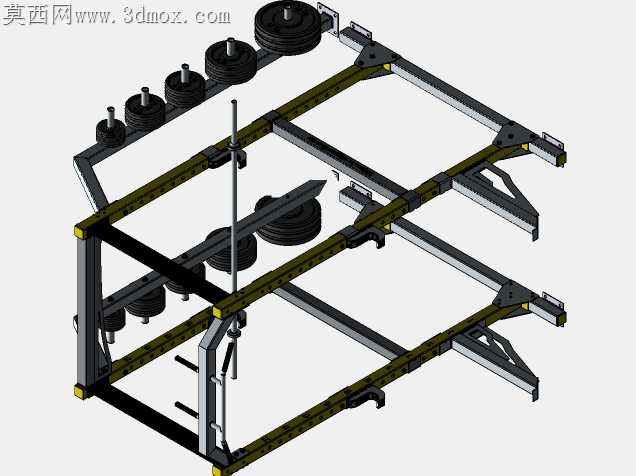

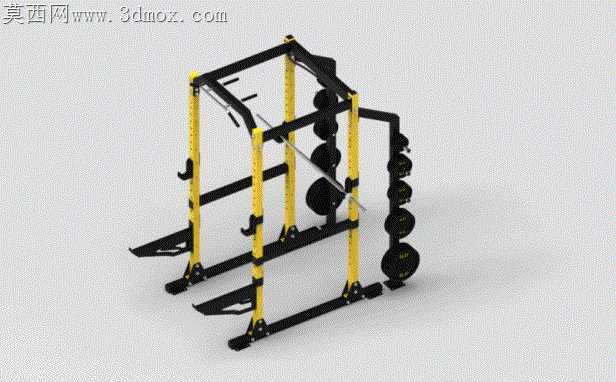

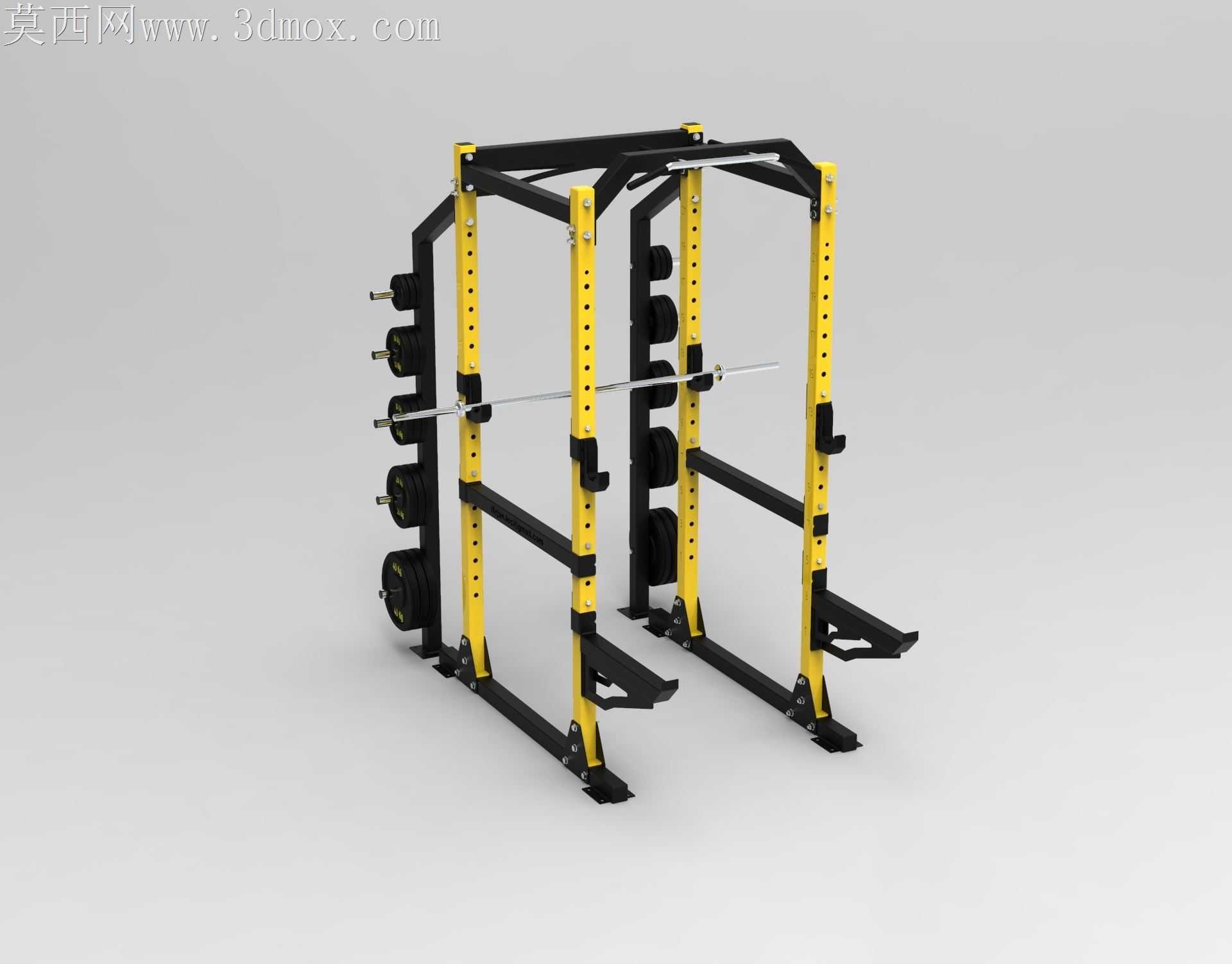

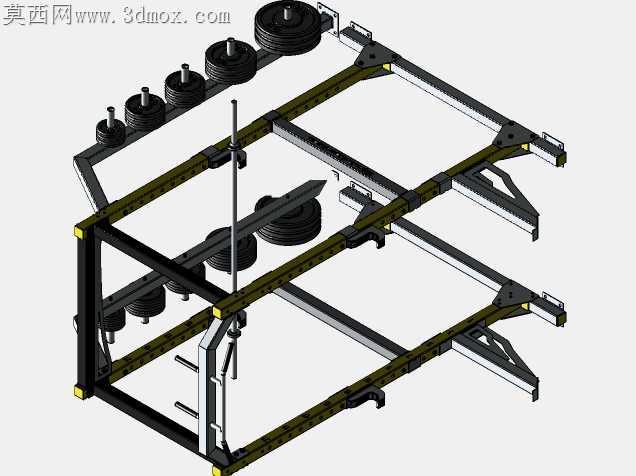

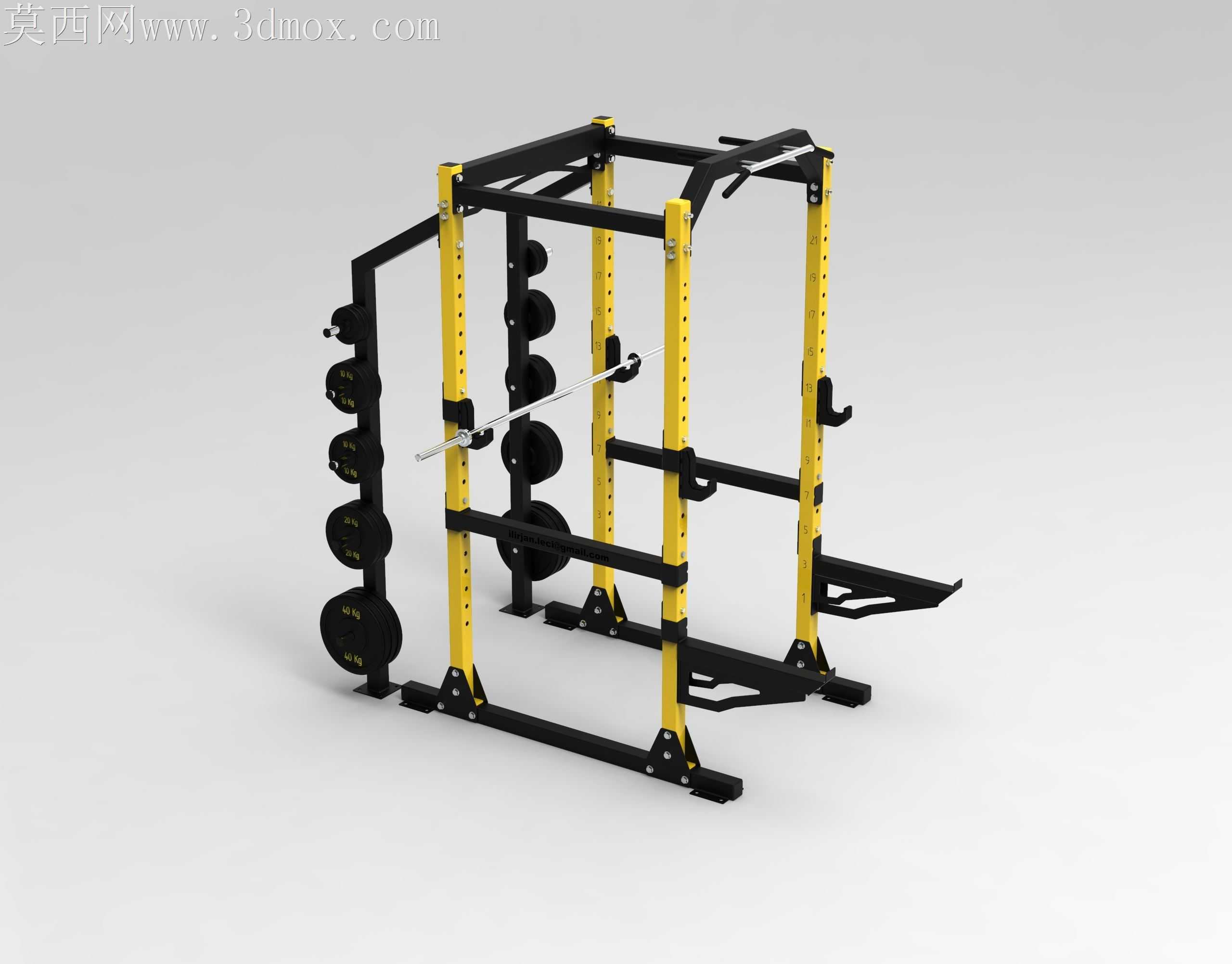

商用健身房常年高负荷运转的工况下，传统训练架常出现立柱挂载位变形、杠铃片存放架剐蹭训练者、附件收纳区易脱落的问题，这款重型训练架在结构优化阶段就针对性做了多处落地调整。主立柱采用多段式方管拼接而非整根通长型材，避开长型材运输时的形变公差累积，每段拼接处预留0.2mm的过盈配合量，配合沉头内六角螺栓锁固，既保证拼接后立柱直线度误差控制在0.15mm/m以内，也方便后期局部磨损后的单独更换，不用整体拆解整架。侧面的杠铃片挂杆做了1.5度的上翘倾角，不是常见的水平直杆，哪怕训练者匆忙归位杠铃片没推到底，片体也不会因为器械晃动滑落砸伤地面或人员，挂杆根部做了圆弧过渡的加强筋，避免长期挂载满重量杠铃片后根部应力集中开裂，挂杆表面做了滚花处理，增大和杠铃片内孔的摩擦力，减少取放片体时的金属碰撞异响。训练位的安全挂钩做了可调节的快拆结构，挂钩和立柱的卡接位做了锯齿形咬合面，不用额外拧动锁销就能快速调整挂钩高度，卡接后咬合面的接触面积比普通平口卡接大60%，承受大重量冲击时不会出现滑脱下坠的风险。顶部的引体向上握把做了多弧度曲面过渡，没有尖锐棱角，握把区域包胶位的固定槽做了内嵌式设计，避免包胶层长期握持后出现卷边脱落。侧面的附件收纳架专门划分了不同尺寸的卡位，杠铃杆、训练把手、弹力带都有对应的固定位置，卡位边缘做了橡胶缓冲垫，取放附件时不会产生金属碰撞噪音，收纳架和主立柱的连接位做了三角加强板，哪怕挂满附件也不会出现架体歪斜。底部的支撑脚做了可调节的防滑脚垫，能适配健身房地面不平整的情况，脚垫调节范围达到15mm，调平后整个架体的四个支撑脚受力均匀，不会出现训练时架体晃动、局部受力过大压坏地面的问题。配重片的挂载区和训练操作区做了120mm的安全间距，训练者做深蹲、卧推动作时，手肘、身体不会剐蹭到侧面挂载的杠铃片，避免训练过程中出现磕碰受伤的情况。
