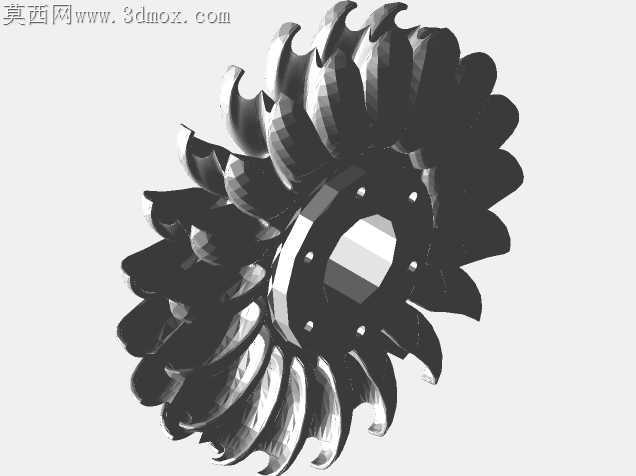

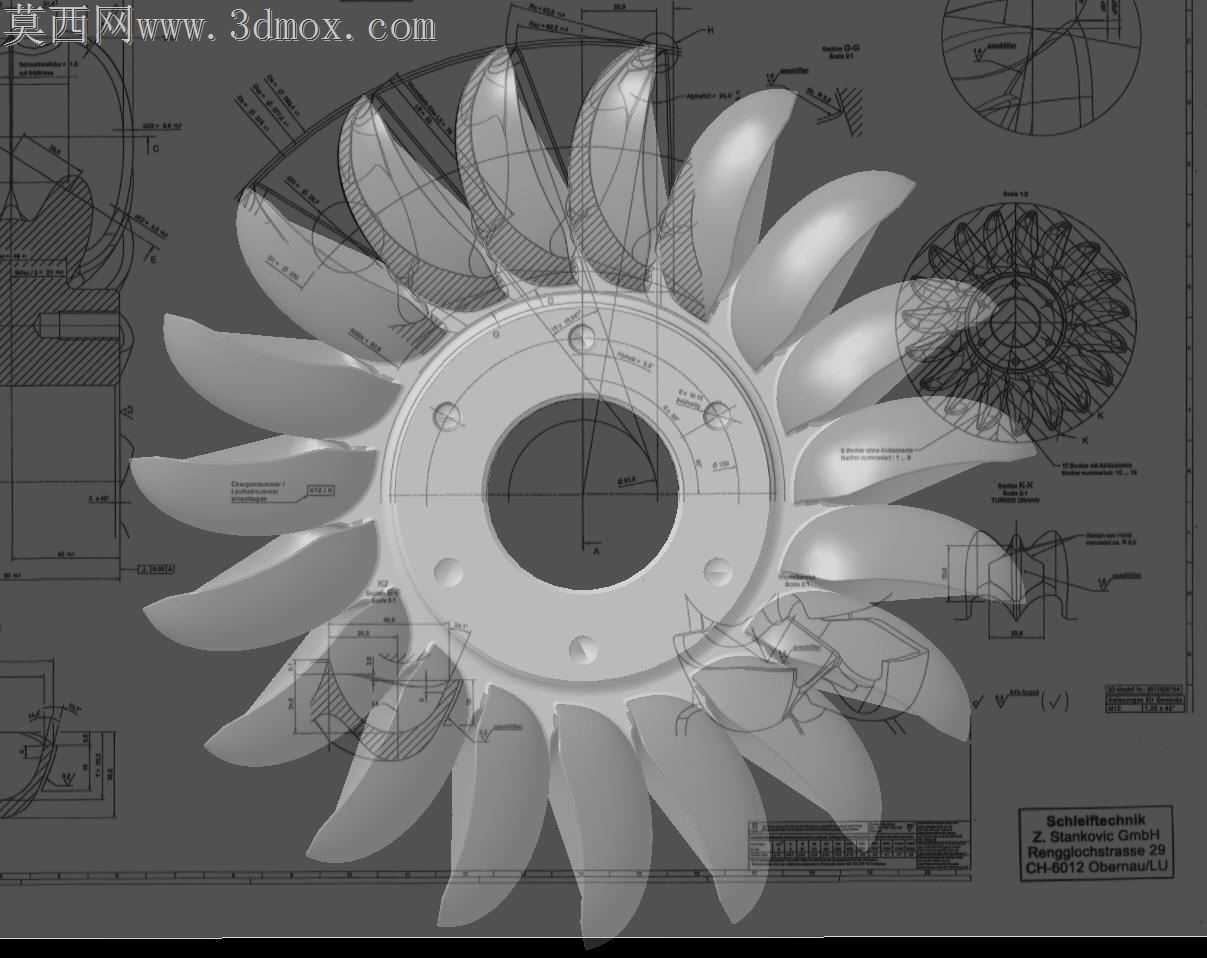

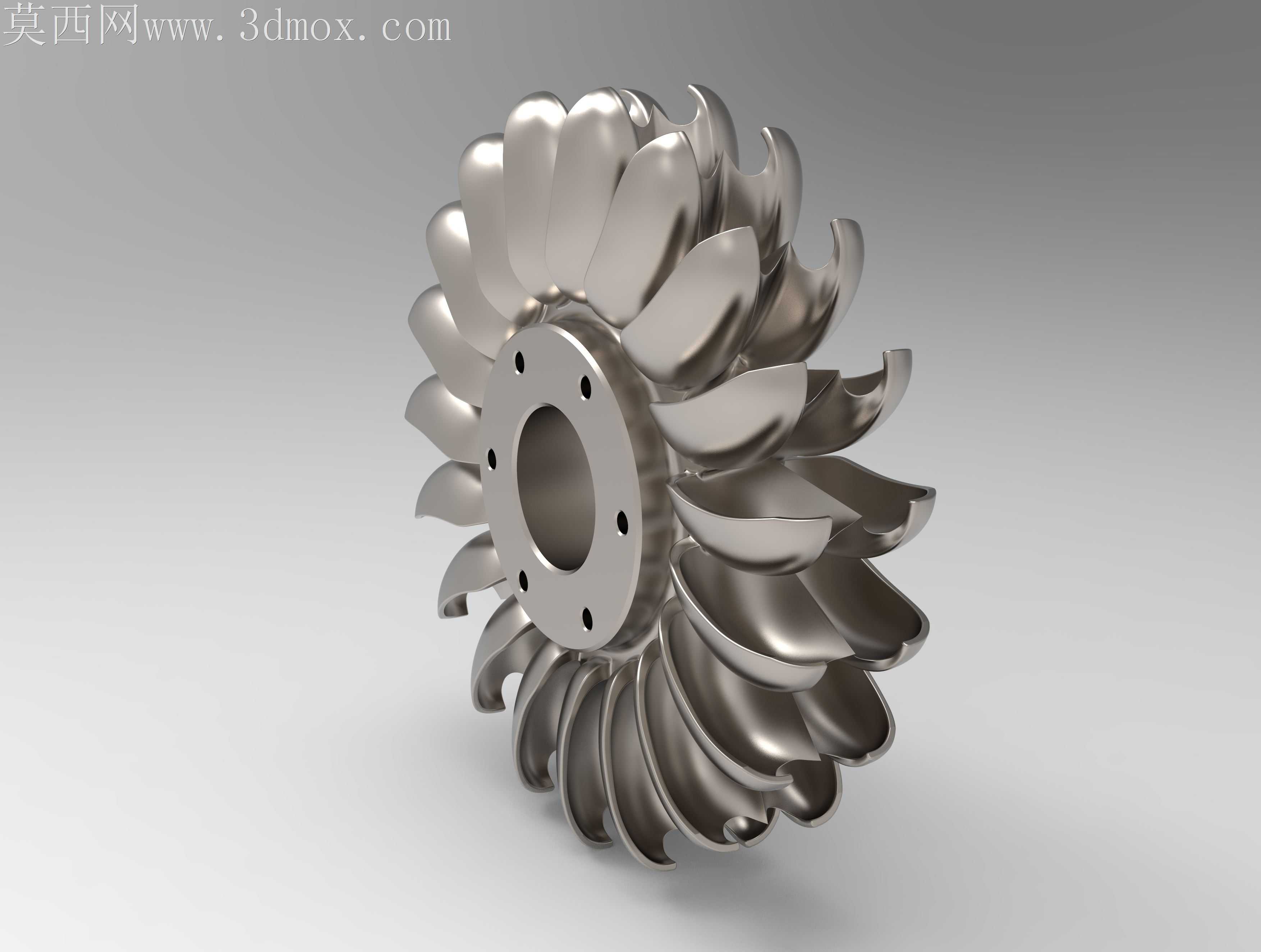

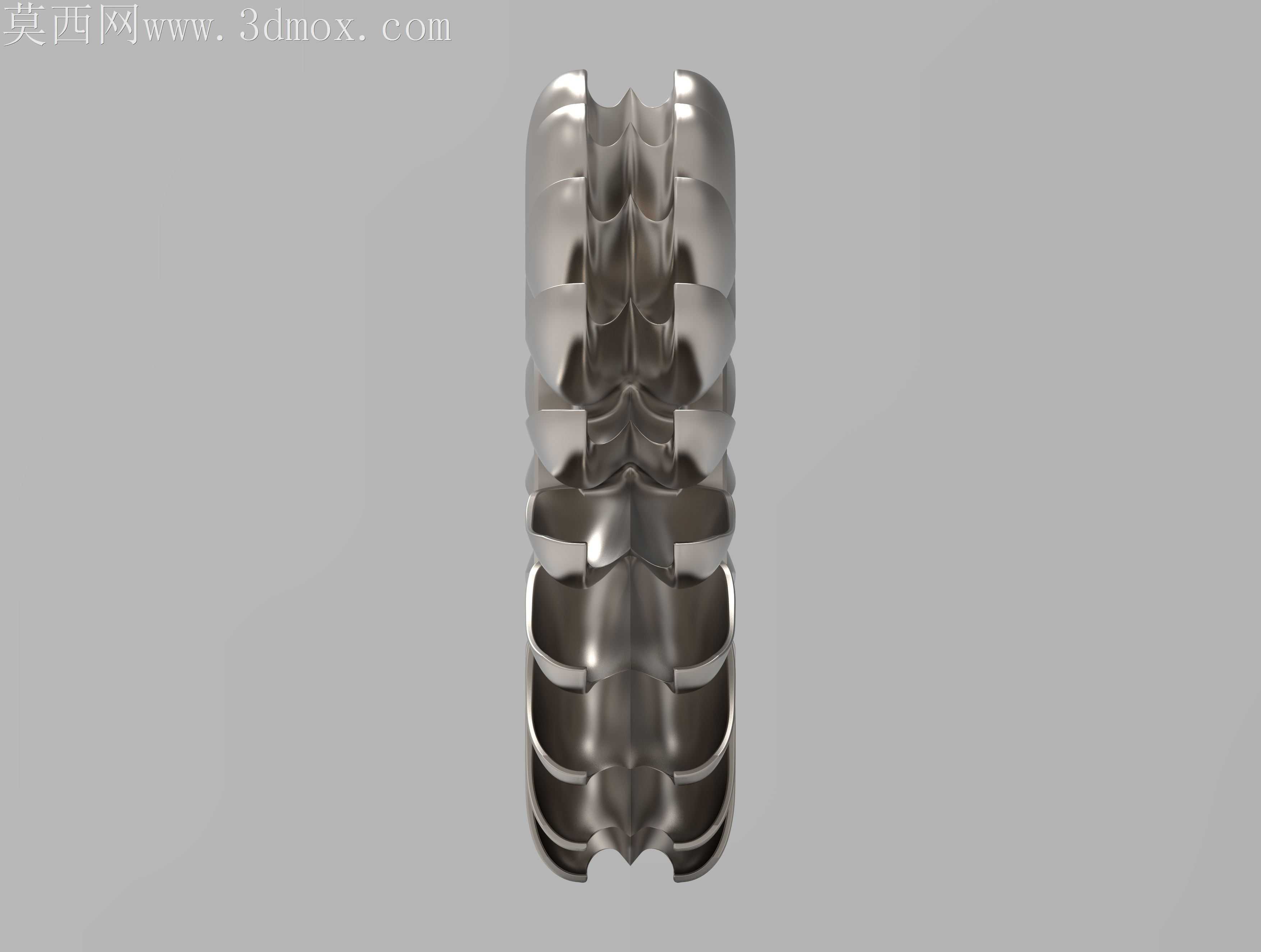

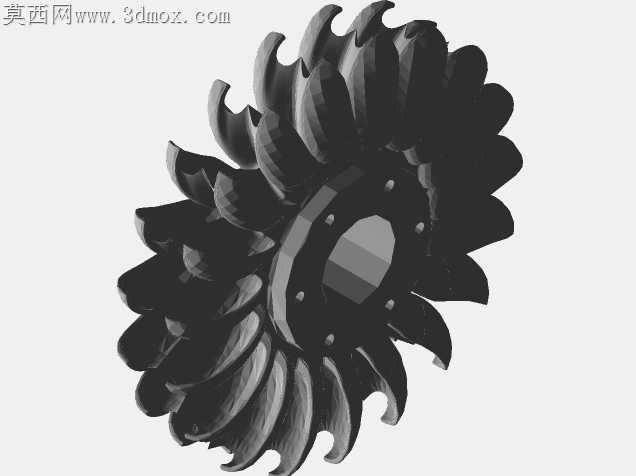

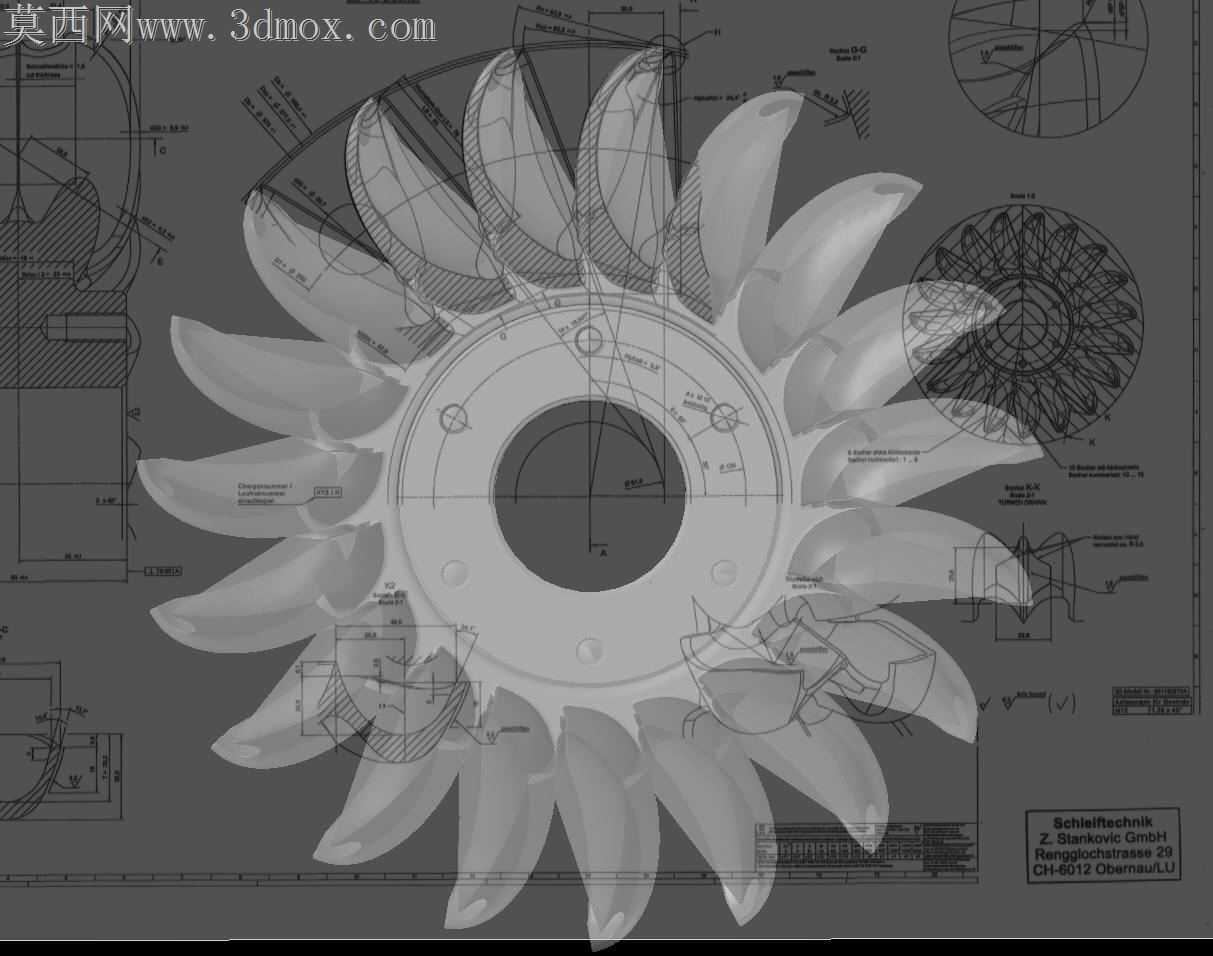

冲击式水轮机水斗转轮精密结构设计

高水头冲击式水轮机的核心做功部件，水斗转轮长期承受高速射流的周期性冲蚀，常规等厚水斗设计极易在斗叶根部出现应力集中，运行数千小时后就会出现疲劳裂纹扩展，直接威胁电站运行安全。这款水斗转轮的曲面设计全程围绕曲面光顺性与应力分散逻辑展开，每一片水斗的进水边都做了渐变圆角过渡，没有生硬的棱边结构，高速水流冲击时不会在局部形成紊流涡旋，既减少了水力损失，也避免了空蚀破坏集中在某一固定区域。水斗的背面曲面没有做等厚处理，靠近轮毂连接的根部区域壁厚逐步增加，过渡段的曲率连续变化，不会出现壁厚突变带来的应力断层，五轴联动加工时刀具可以沿着曲面连续走刀，不需要频繁抬刀换刀，加工后的表面粗糙度能直接满足水力部件的流道要求，省去了大量手工打磨的工序。中心轮毂的安装孔位做了同轴度公差约束，六个螺栓孔的位置度偏差控制在0.02mm以内，和主轴装配时不会出现偏载，水斗转轮高速旋转时的动平衡量更容易校准，不需要额外在轮毂上焊接过多平衡块。水斗的出水边做了薄化处理，厚度从根部到边缘逐步收窄，水流做功后能顺畅脱离斗叶，不会在斗叶背面形成回水干扰相邻水斗的进水状态，水力效率比常规直边水斗高出近四个百分点。曲面设计阶段特意控制了单片水斗的曲率变化率，没有出现局部曲率过大的区域，加工时不会出现刀具啃切的问题，铸造生产时也能避免金属液在尖角处出现冷隔缺陷，不管是采用不锈钢整铸还是锻件五轴加工，都能稳定控制成品的形位公差。轮毂和水斗的连接区域做了圆弧过渡，没有直角连接结构，焊接连接时焊缝可以沿着圆弧连续施焊，焊后应力集中系数大幅降低，不需要做额外的堆焊补强就能满足长期交变载荷下的强度要求。每一片水斗的分水刃位置都做了对中校准，射流冲击分水刃时能均匀分流到两侧斗腔，不会出现单侧受力过大导致的转轮偏磨，长期运行后水斗的磨损量均匀分布，检修时不需要频繁更换单个斗叶，大幅降低了电站的运维成本。
