卡丁车短轴转向连接构件结构设计

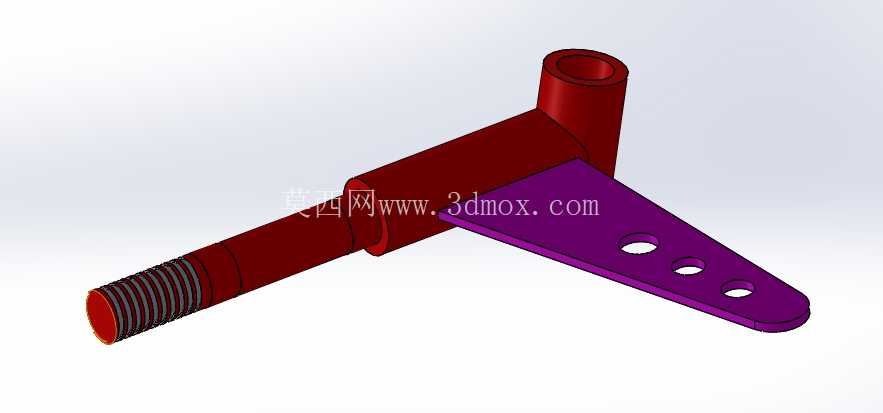

该构件为小型游乐卡丁车转向系统的核心连接短轴组件，主要应用于场地类休闲卡丁车的前轮转向传动链路中，承担转向力矩传递、摇臂安装定位的双重作用，是转向执行端连接转向拉杆与前轮立轴的关键受力件。从实际装车场景来看，这类短轴构件多用于室内外卡丁车场馆的运营车辆，也可适配自制改装类小型休闲卡丁车，安装位置处于前轮转向节上方，一端通过螺纹段与转向摇臂锁紧固定，垂直方向的筒状结构用于套装转向立轴，侧面伸出的三角摇臂板则通过板上的三个通孔连接转向拉杆，将方向盘输入的转向力矩转化为前轮的偏转动作。

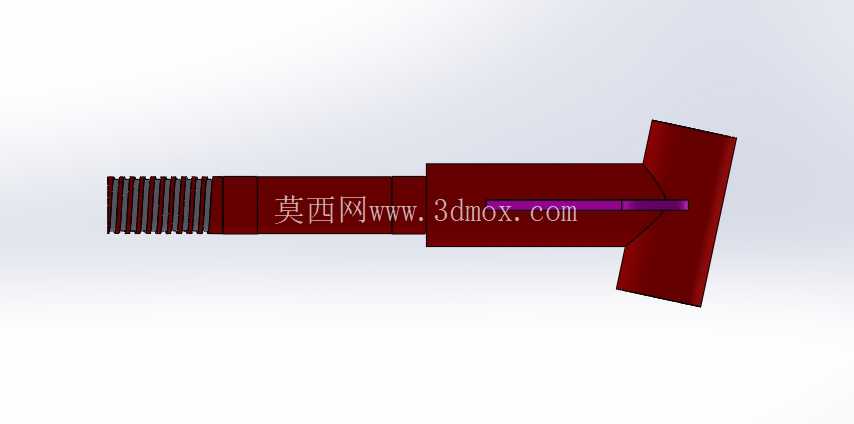

从结构设计逻辑来看，该构件采用轴体与安装摇臂一体化的设计思路，摒弃了传统分体式轴座加摇臂的拼接结构，减少了装配环节的连接紧固件数量，从根源上降低了场地高频运营场景下连接件松动的故障概率。轴体部分做了分段式设计，最外侧的螺纹段长度匹配常规锁紧螺母的旋合行程，预留了足够的防松垫片安装空间，螺纹规格适配卡丁车通用的转向摇臂安装孔径，无需额外加工衬套即可完成装配；中间的光轴段为主要受力承载区，直径根据卡丁车满载转向时的最大力矩做了冗余设计，可承受成年驾驶者连续急打方向带来的冲击载荷，避免轴体出现弯曲变形；垂直方向的筒状结构内孔与转向立轴采用间隙配合，装配时加注润滑脂即可保证转动顺滑，筒壁厚度经过受力校核，在侧向冲击下不会出现开裂变形。

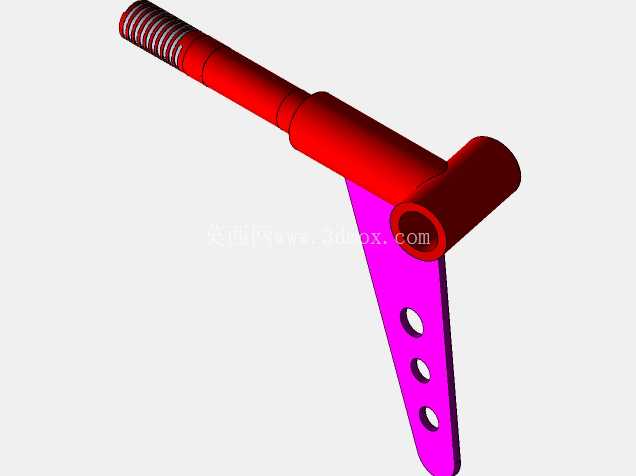

侧面伸出的三角摇臂板采用变截面设计，靠近轴体的根部厚度最大，向末端逐步收窄，在保证结构强度的前提下尽可能降低构件自重，板上的三个安装孔分别对应不同的转向比调节需求，场馆运维人员可根据场地的弯道半径大小，选择不同的孔位连接转向拉杆，调整转向灵敏度以适配不同的驾驶人群——比如面向青少年体验的场地可选择最外侧孔位，降低转向灵敏度提升驾驶安全性，面向成年玩家的场地则选择内侧孔位，获得更直接的转向反馈。摇臂板与轴体的连接位置做了圆弧过渡处理，避免应力集中导致的焊缝断裂问题，一体化成型的结构也让力的传递路径更顺畅，转向动作的虚位更小。

从安装边界尺寸来看，该构件的轴向总长度适配常规10寸前轮的卡丁车转向节安装空间，垂直筒状结构的高度与前轮立轴的伸出段长度匹配，安装后不会与前轮轮毂、刹车卡钳等周边部件产生运动干涉；摇臂板的最大伸展长度控制在转向时不触碰车架主梁的范围内，左右满打方向时的摆动间隙预留了足够的安全余量，即使车架存在轻微焊接变形也不会出现卡滞问题。轴体末端的螺纹段收尾处做了退刀槽设计，既方便锁紧螺母旋到底部实现轴向定位，也能避免螺纹末端的应力集中导致轴体断裂。

在实际使用场景中，这类构件需要长期承受交变载荷，场地运营车辆日均转向操作可达上千次，因此结构设计时重点考虑了耐疲劳性能，所有转角位置都做了圆角处理，没有尖锐的应力集中点；材质选用上适配常规的压铸成型工艺，可实现批量生产降低制造成本，成型后经过表面处理即可具备足够的防锈能力，适配户外场地的潮湿使用环境。装配时无需复杂的专用工装，只需将垂直筒孔对准转向立轴压入，锁紧螺纹段的固定螺母，再将转向拉杆连接到对应孔位即可完成安装，后期维护时拆卸也十分便捷，可快速更换磨损的衬套或构件本身，降低场馆的运维成本。

不同于普通代步车辆的转向构件，卡丁车的短轴转向件更侧重轻量化与直接的力反馈，因此该构件在设计时没有多余的冗余结构，每一段结构都对应明确的功能：螺纹段负责轴向锁紧，光轴段承担弯曲载荷，垂直筒段实现转动支撑，三角摇臂板完成力矩转换与转向比调节，各部分结构的尺寸比例都经过实际装车验证，既不会因强度不足出现断裂故障，也不会因过度设计增加不必要的重量影响车辆操控性。
