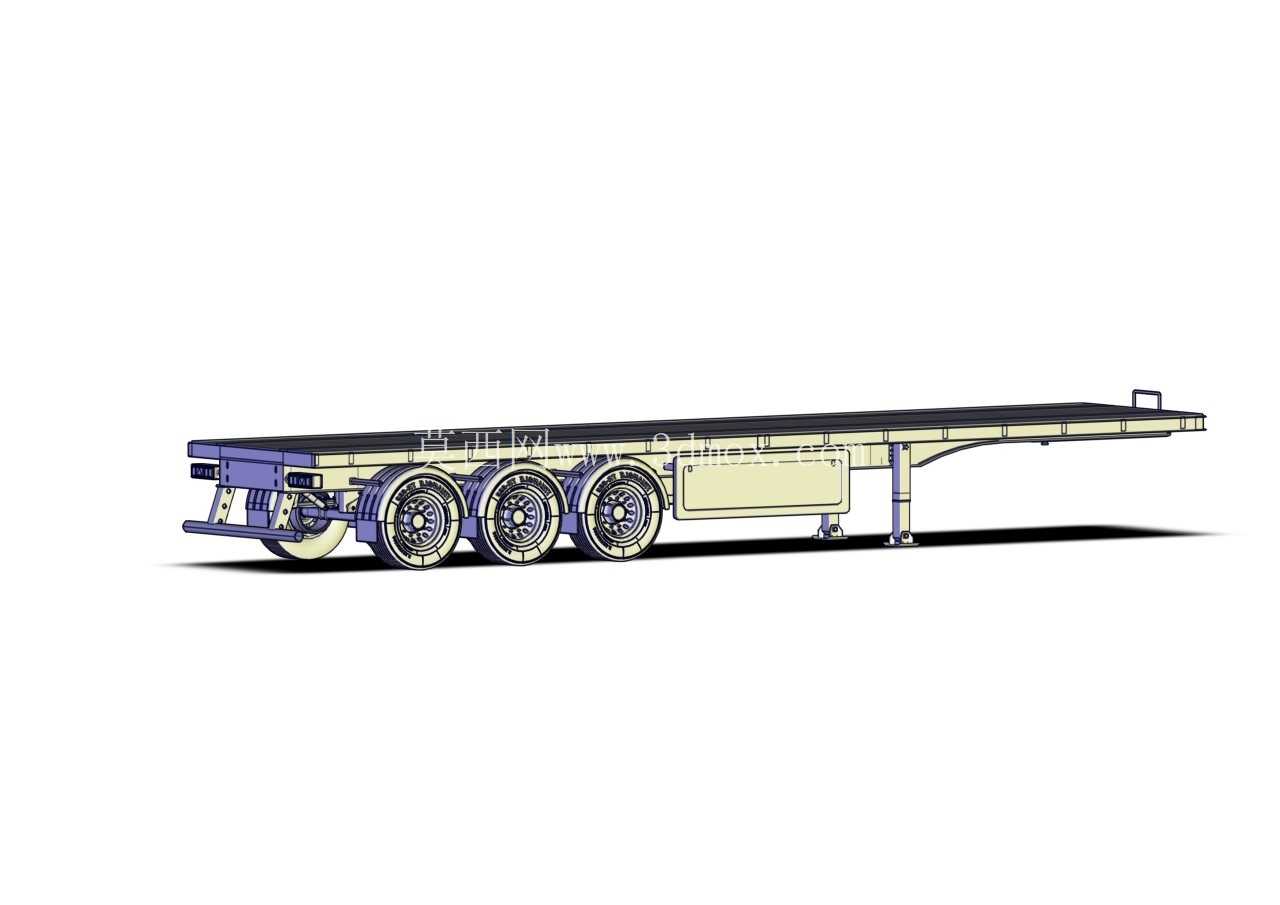

三轴平板半挂货运挂车底盘结构设计

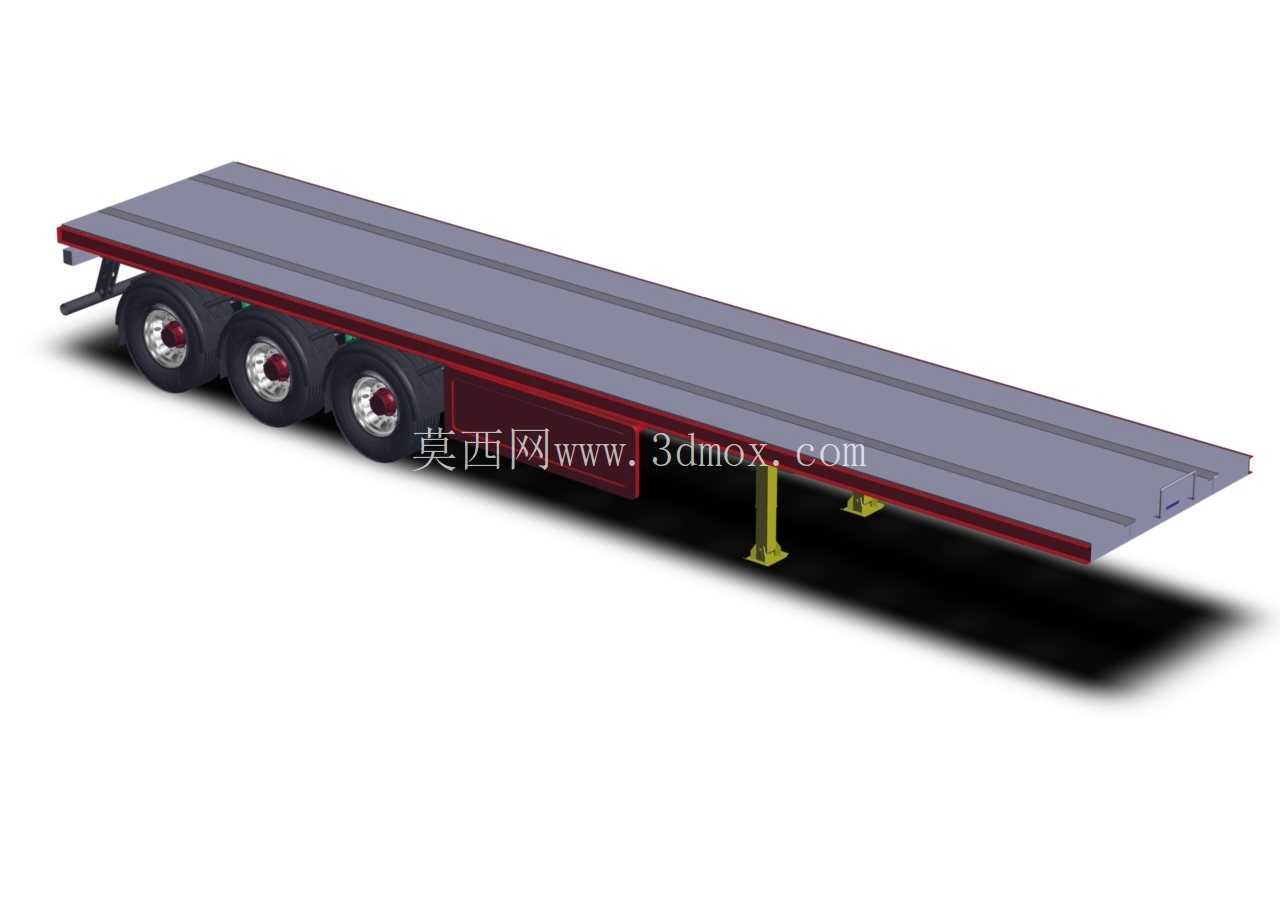

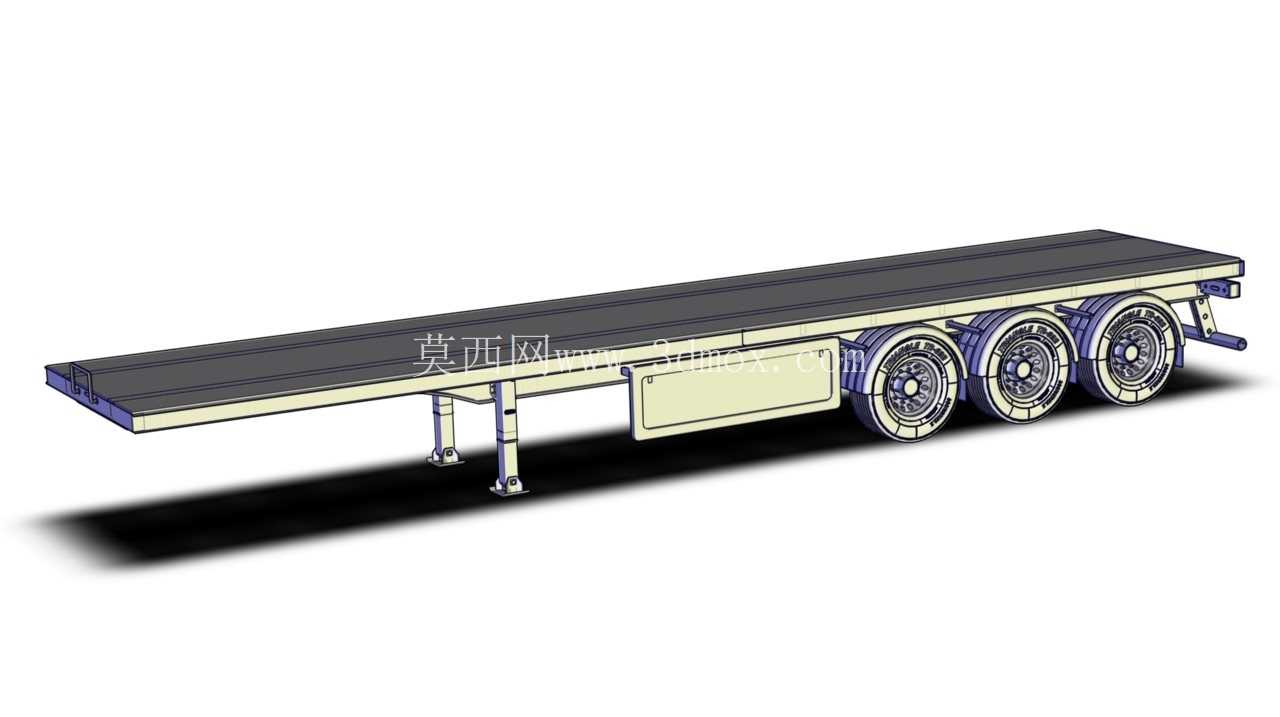

　　在干线公路货运、港口短驳、大型工程物料转运场景中，平板半挂底盘是应用占比极高的承载类运输装备，这类无栏板的平台面结构，能够适配集装箱、大型钢构、工程设备、成捆建材等多种外形不规则的重载货物，相比栏板挂车、厢式挂车拥有更高的装载灵活性，装卸作业时可从侧面、尾部、上方多方向开展作业，适配叉车、汽车吊、正面吊等多种装卸设备的作业需求。本次呈现的三轴平板半挂底盘结构，在设计阶段优先考虑了重载工况下的车架抗扭性能，主纵梁采用变截面工字钢结构，鹅颈位置做了局部加厚加强处理，对应牵引销区域的应力集中点增设了加强筋板，避免频繁起步、制动、颠簸路面行驶时出现车架开裂变形的问题。

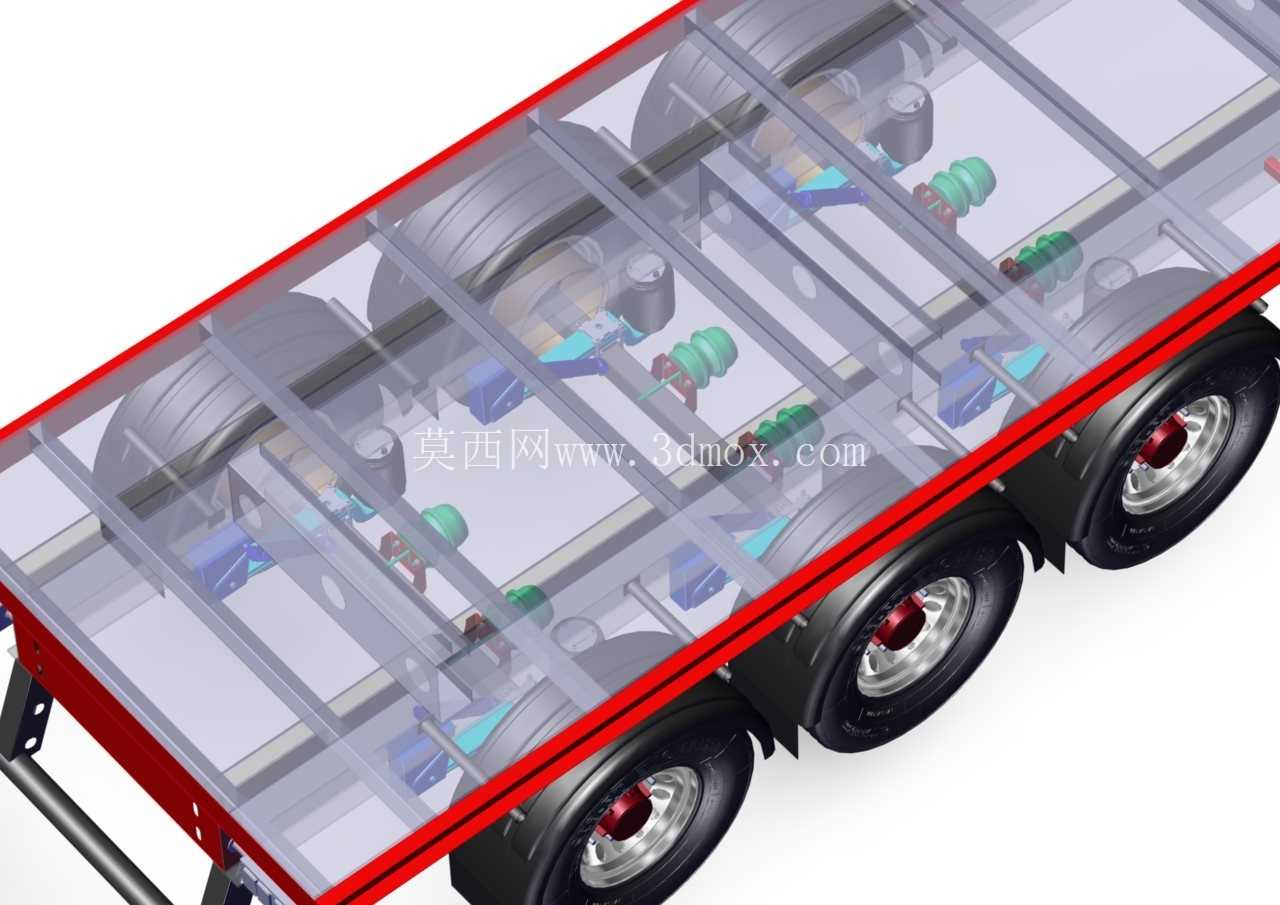

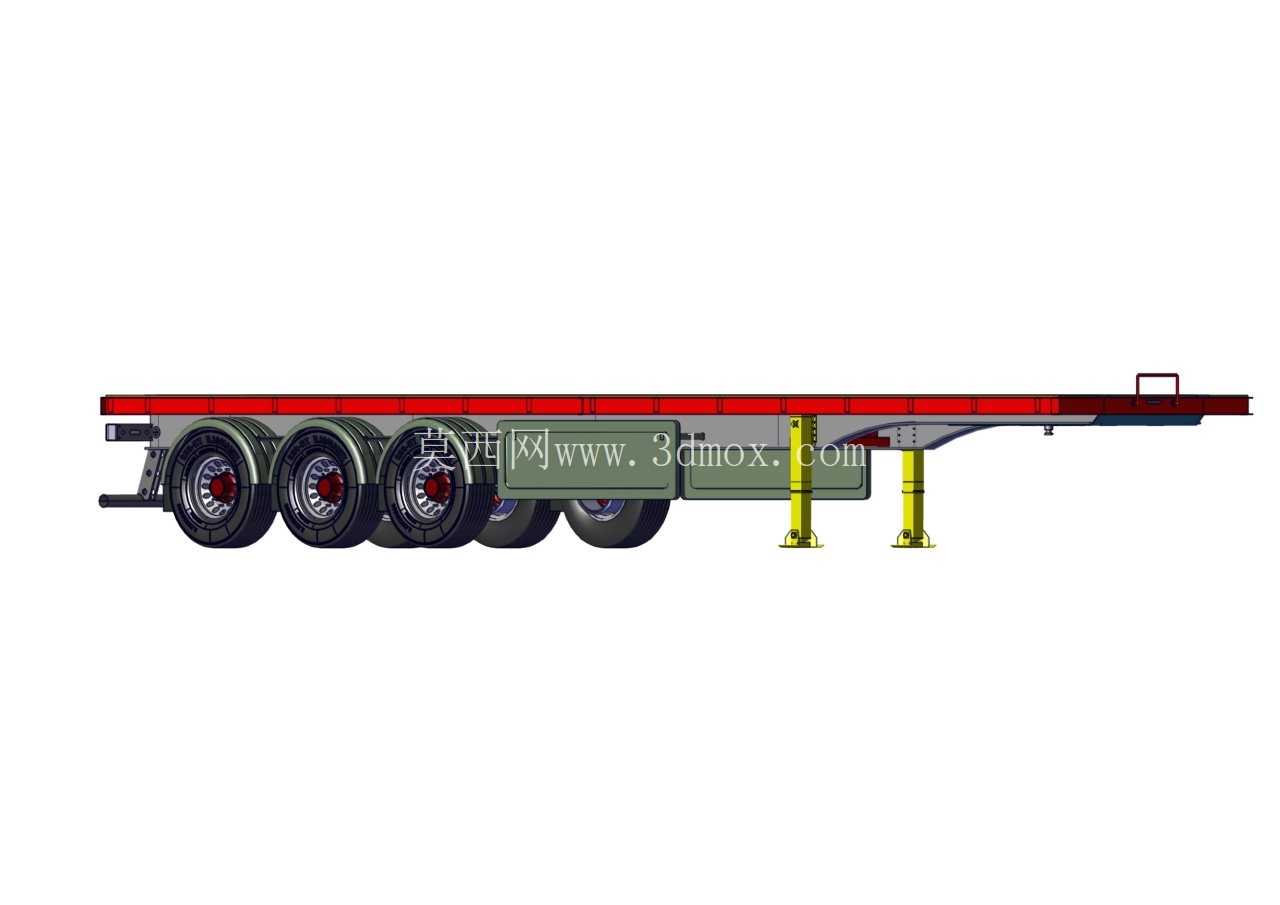

　　行走机构采用三轴并装布局，每根车轴匹配双轮胎组，单轴额定载荷满足公路货运合规要求，板簧悬架结构兼顾了重载承载能力与非铺装路面的滤震性能，支腿布置在车架前端两侧，摘挂状态下可通过手摇或液压驱动伸出，支撑整个挂车前端的载荷，保证静置状态下的车架水平稳定。车架尾部设置了低位爬梯接口与挂钩安装位，可适配工程机械自装卸的使用需求，台面铺设了防滑花纹钢板，边缘设置了密集的绳栓固定点，货物装载后可通过绑带、钢丝绳快速完成固定，避免运输过程中货物移位。

　　从安装边界来看，该底盘的牵引销高度、轮距、轴距参数均符合公路货运车辆的通用规范，可匹配主流品牌的牵引车头，不需要对车头做额外改装即可完成对接，车架侧面预留了工具箱、储气筒、刹车气路、电路线束的安装位置，后续加装防护栏、淋水器、警示标识等附属件时不需要额外在主梁上打孔，避免破坏车架整体结构强度。设计过程中对车架的载荷分布做了多次仿真校核，当货物重心位于台面中心区域时，三根车轴的载荷分配偏差控制在合理区间，避免单轴过载导致的轮胎异常磨损、车轴变形问题，制动气路采用双回路设计，匹配常规的鼓式制动结构，满足长下坡路段的制动可靠性要求，车架尾部的牌照安装位、反光标识粘贴位、尾灯安装座均按照道路车辆安全规范预留，不需要二次改制即可满足上牌年检的尺寸要求。

　　这类平板半挂底盘在实际使用中，除了常规的干线普货运输，还常被改装成低平板运输车用于超限设备转运，或是加装集装箱转锁用于标准海运集装箱的运输，部分用户也会在台面上加装可拆卸栏板、仓栅结构，拓展其装载散货的能力，结构本身的通用性极强，是公路货运装备体系中适配性最广的底盘结构之一。在建模过程中，所有的安装孔位、配合间隙都按照实际加工装配公差做了预留，板簧与车桥的连接位置、牵引销与车架的连接结构、支腿的伸缩行程都还原了真实产品的参数，可用于结构教学、改装设计参考、货运装备选型的三维演示使用，能够直观呈现三轴平板半挂底盘的整体布局与核心部件的装配关系，帮助设计人员快速理解这类重载运输底盘的设计逻辑与载荷传递路径，避免在后续改装设计中出现结构强度不足、安装位置干涉等实际工程问题。
