汽车轮毂轮胎组合装配结构设计

　　该轮组结构作为汽车行走系统的核心承载部件，直接关联整车行驶的抓地表现、转向响应精度与行驶平顺性，日常适配场景覆盖民用乘用车的日常道路行驶、改装车型的姿态升级需求，也可作为同尺寸级别低速电动车辆、场地作业特种车辆的行走部件选型参考。从结构设计逻辑来看，轮辋部分采用多辐条镂空构型，辐条截面做了渐变厚度处理，靠近轮毂中心安装座的位置厚度更大，可分散螺栓紧固带来的集中应力，向轮缘延伸的位置逐步收窄，在保证结构刚性的前提下尽可能降低非簧载质量，减少悬挂系统的往复运动负载，提升车轮贴地性能。轮辋与轮胎配合的胎圈座位置做了标准的凸缘设计，匹配轮胎胎圈的刚性结构，充气后可形成可靠的密封面，避免高速行驶过程中出现胎圈移位、漏气的问题。

　　轮胎部分采用纵向主沟槽搭配横向细花纹的布局，纵向连续沟槽可快速排开路面水膜，降低湿滑路面的水滑风险，横向细密花纹块可提升制动与加速过程的接地摩擦力，花纹沟深度按照常规民用轮胎的使用磨损余量设计，胎侧做了加厚的缓冲层结构，可吸收路面小幅颠簸带来的冲击，避免胎侧受挤压出现鼓包损伤。安装边界层面，轮毂中心的定位孔与螺栓孔分布圆按照常规乘用车的轮毂安装规范设计，中心孔承担径向定位作用，均布的螺栓孔可匹配对应规格的轮毂螺栓，紧固后可保证轮组与车轴法兰的同轴度，避免高速转动时出现动平衡超差的抖动问题；轮辋的宽度尺寸与轮胎断面宽度做了匹配设计，轮胎装配后两侧胎圈可均匀贴合轮辋胎圈座，不会出现胎唇错位的装配问题。

　　轮组整体的偏距参数经过适配，安装后轮胎外沿与翼子板的间隙可控制在合理范围，不会出现转向过程中轮胎与翼子板内衬、悬挂摆臂发生运动干涉的问题。设计过程中同步考虑了动平衡校正的需求，轮辋轮缘位置预留了平衡块安装位，装配完成后可通过加装平衡块校正轮组的质心偏移，保证高速转动时的运转平稳性。轮胎与轮辋的配合公差按照过盈配合设计，常温下装配时需要借助专用胎装机压装到位，避免硬撬损伤胎圈密封层，充气至标准胎压后，胎圈可完全卡入轮辋的锁止槽内，形成稳定的刚性连接结构。

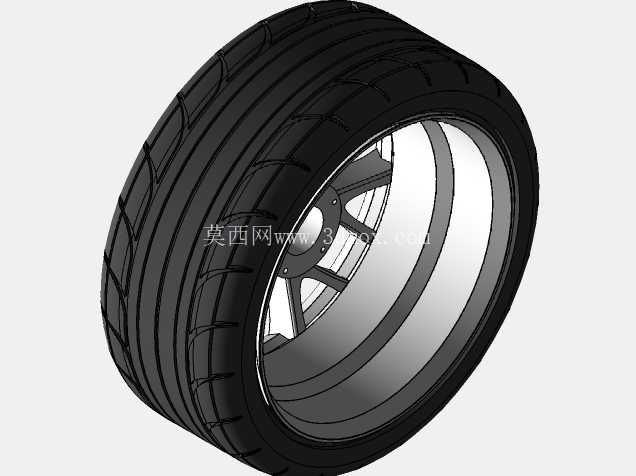

　　该结构在建模时还原了轮胎胎面的花纹细节、轮辋辐条的倒角过渡、安装面的平面度特征，可用于整车总装布置时的干涉检查、行走系统的运动仿真分析，也可作为汽车维修教学、改装方案展示的可视化模型使用，帮助设计人员直观核对轮组与周边制动系统、转向节、悬挂部件的空间间隙，提前规避装配阶段可能出现的空间冲突问题。
