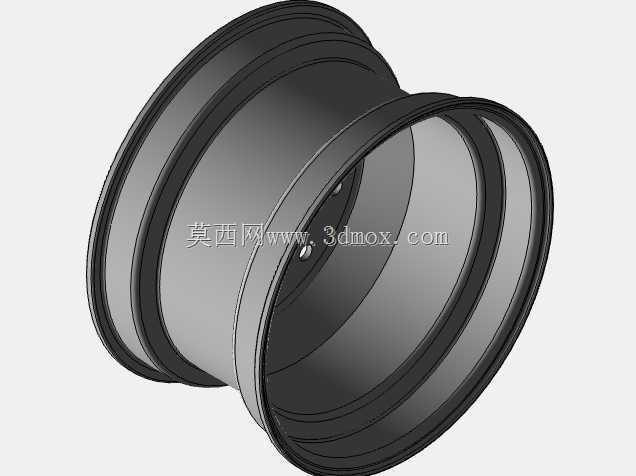

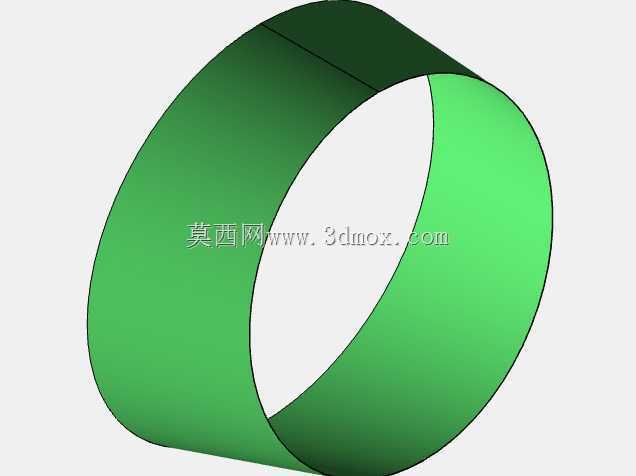

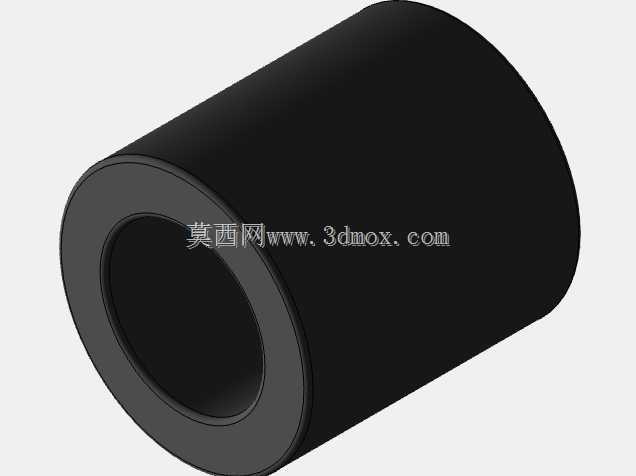

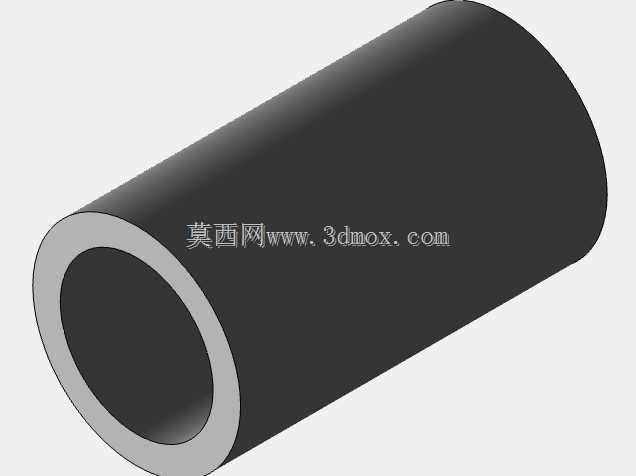

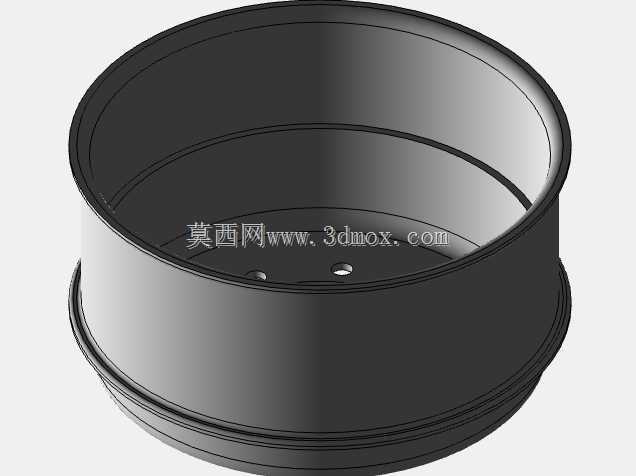

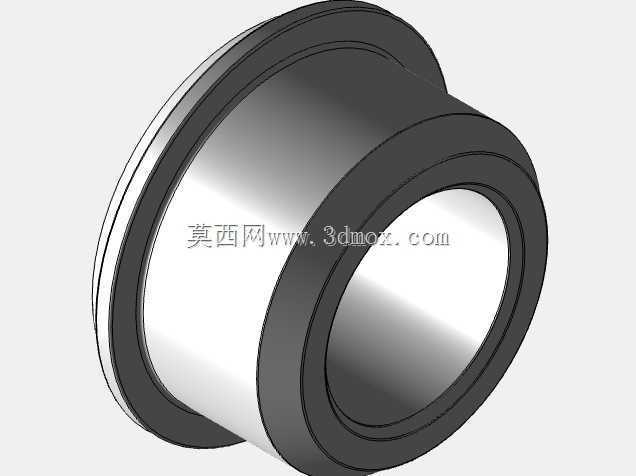

交流稳压器配套金属套筒结构件

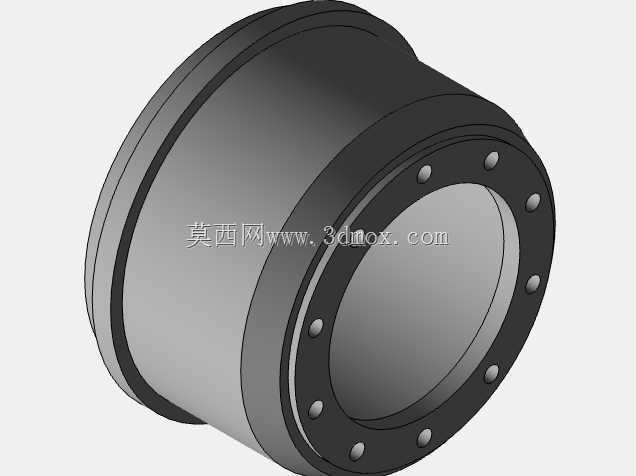

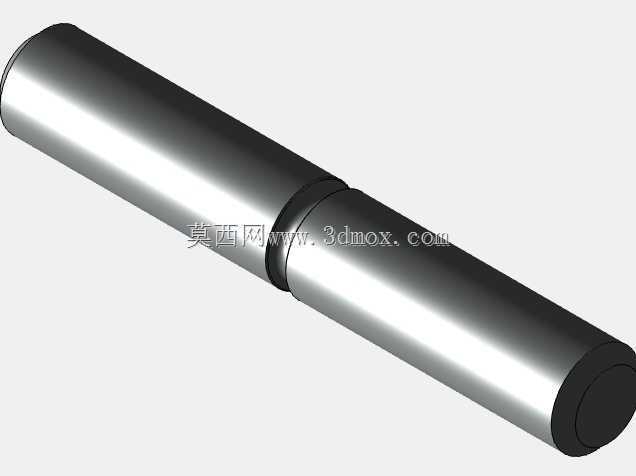

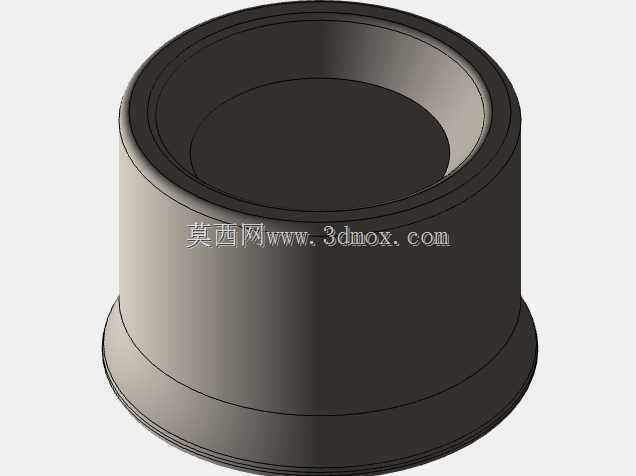

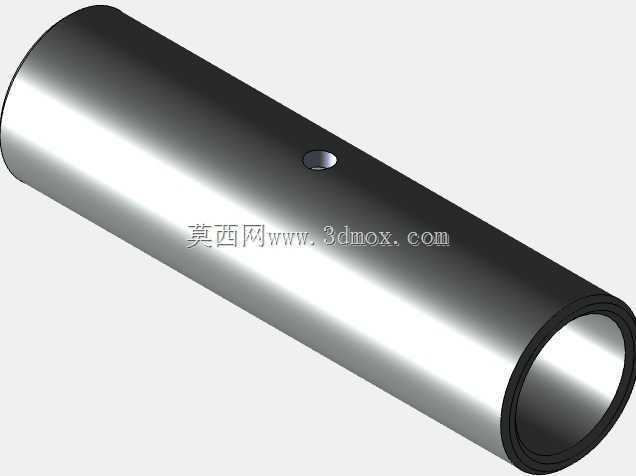

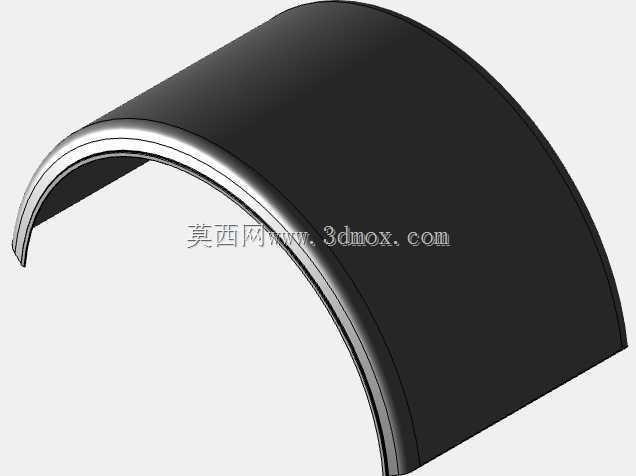

　　在交流稳压供电系统的配套结构设计中，这类圆柱型金属套筒构件是稳压器核心绕组单元的关键承载防护部件，日常选型建模时需要结合绕组的装配公差、散热需求以及现场安装的空间边界做细节调整。从实际应用场景来看，这类构件主要用在中小功率交流稳压器的铁芯绕组外部，一方面为内部的铜绕组、硅钢片叠层提供刚性支撑，避免设备运输、运行过程中受振动冲击出现绕组移位、绝缘层破损的问题，另一方面金属材质的筒壁可以形成均匀的电磁屏蔽层，降低外界杂散电磁信号对稳压采样回路的干扰，同时也能阻隔内部绕组的电磁辐射向外扩散，满足电气设备的电磁兼容要求。

　　设计这类套筒结构时，首先要匹配内部绕组的外形尺寸，筒体内径需要留出绕组浸漆后的膨胀余量，通常单边预留0.2-0.5mm的装配间隙，既不能间隙过大导致绕组在筒内出现窜动，也不能间隙过小造成装配时刮伤绕组外层的绝缘漆。筒壁厚度的选择需要结合稳压器的功率等级做核算，功率在5kVA以下的稳压器配套套筒，壁厚通常选1.5-2mm的冷轧无缝钢管即可满足结构强度要求，功率更大的机型需要适当增加壁厚，避免长期运行受温度循环影响出现筒壁变形。筒身侧面开设的小孔是专门预留的测温传感器安装位，实际生产中会将PT100测温探头从该孔插入，直接贴合在绕组外层的绝缘纸上，实时监测绕组运行温度，当温度超过阈值时触发稳压器的过温保护机制，避免绕组过热烧毁。

　　从安装边界来看，这类套筒的两端需要配合端盖做定位，筒体端部的止口尺寸要和端盖的凸台做公差配合，通常选用H7/h6的间隙配合，保证端盖装配后同轴度偏差不超过0.1mm，避免后续安装铁芯时出现卡滞。筒体的外表面不需要做复杂的造型处理，只需要做镀锌或者喷塑的表面防锈处理即可，粗糙度控制在Ra6.3就能满足使用要求，不需要过高的表面加工精度，兼顾加工成本和使用性能。建模过程中需要重点关注侧壁小孔的位置精度，小孔的中心轴线要和筒体的中心轴线垂直相交，偏差不能超过0.2mm，否则会导致测温探头安装后无法完全贴合绕组表面，造成温度检测数值出现偏差，影响保护功能的可靠性。另外筒体的内壁需要做去毛刺处理，避免装配过程中尖锐的毛刺划破绕组的绝缘层，造成匝间短路的故障。

　　在实际的设备运维场景中，这类套筒结构的拆卸便利性也需要在设计阶段考虑，筒身的外表面不需要设置多余的凸起结构，方便后期检修时直接将套筒从绕组外部抽出，不需要拆解周边的接线端子和采样线路，降低运维的工作量。同时金属筒壁和内部绕组之间会预留一层0.3mm左右的空气夹层，配合筒壁的金属导热性能，能将绕组运行产生的热量均匀散发到周边空气中，避免局部热量堆积造成绝缘层加速老化。对于安装在户外工况的稳压器，这类套筒的表面还会额外做一层抗紫外线的喷塑层，提升长期日晒雨淋环境下的防锈能力，延长构件的使用寿命。建模时还要注意筒体两端的倒角处理，端部做1×45度的倒角，既可以去除加工后的锐边，避免装配时划伤操作人员，也能引导端盖和绕组顺利装入筒体，提升装配效率。
