带输送进料结构的自动生态作物研磨装置

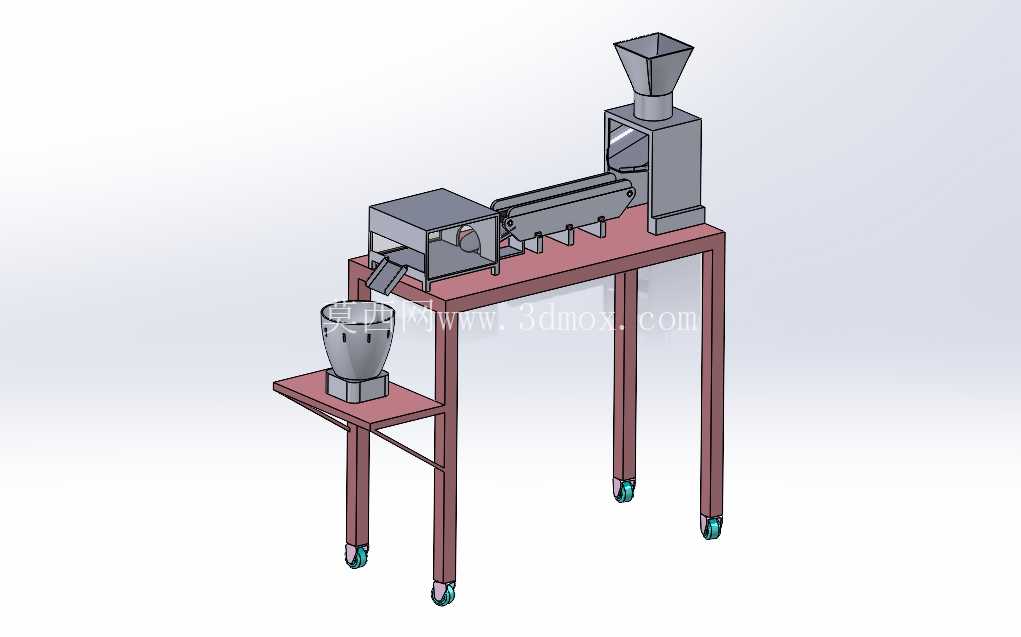

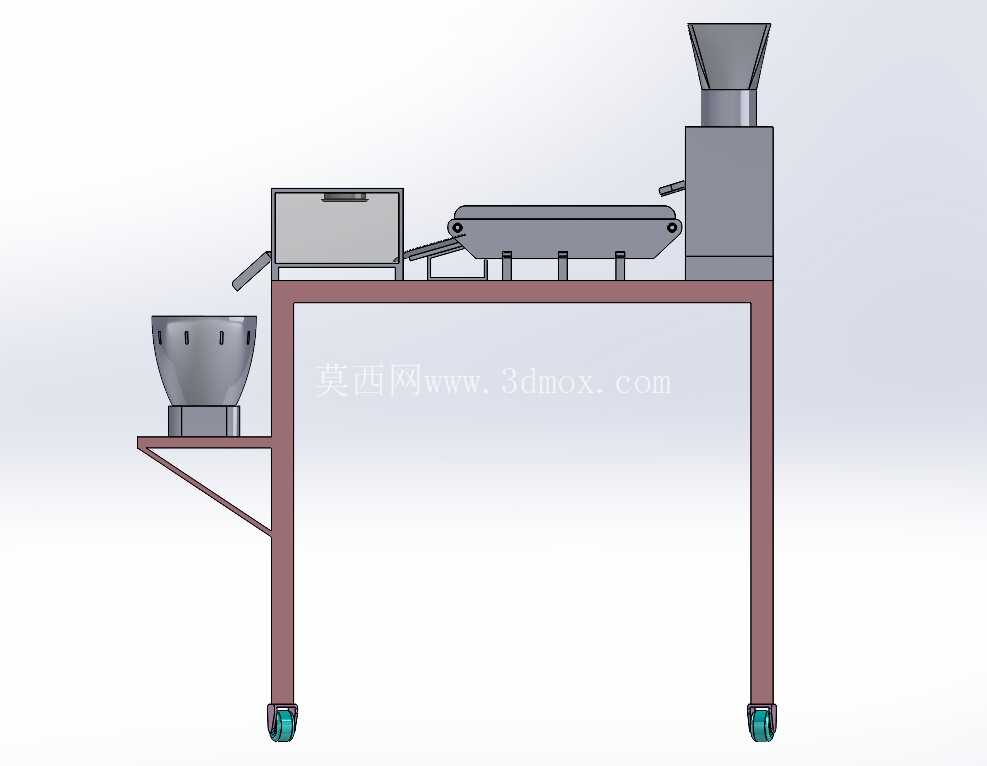

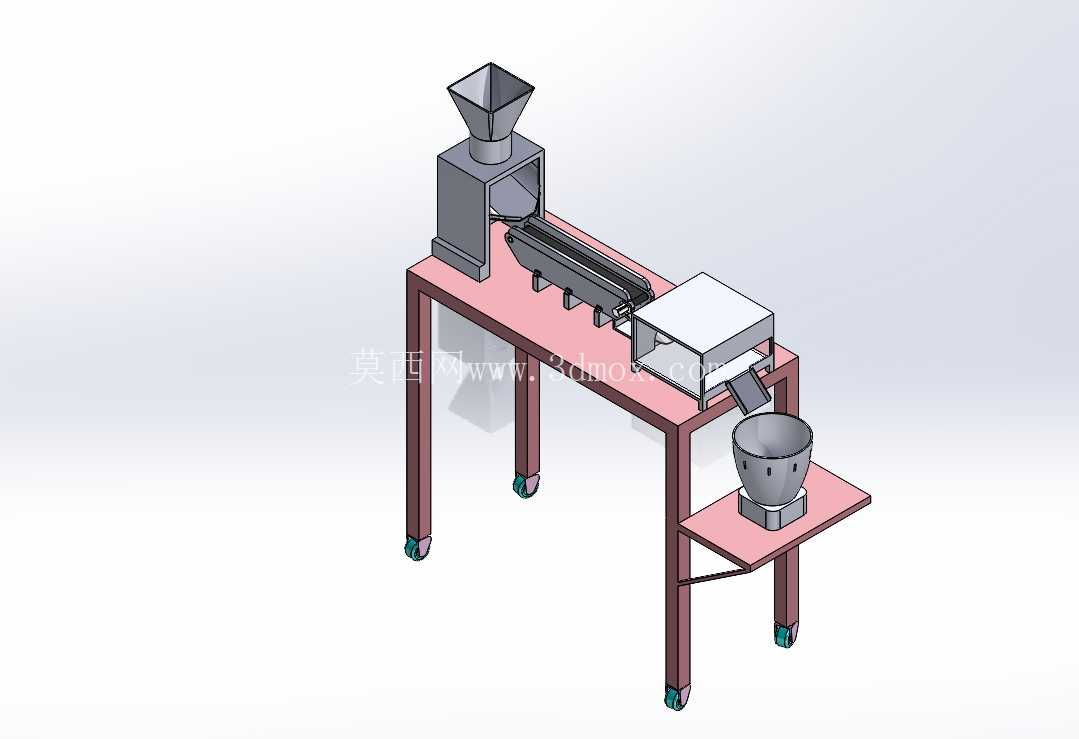

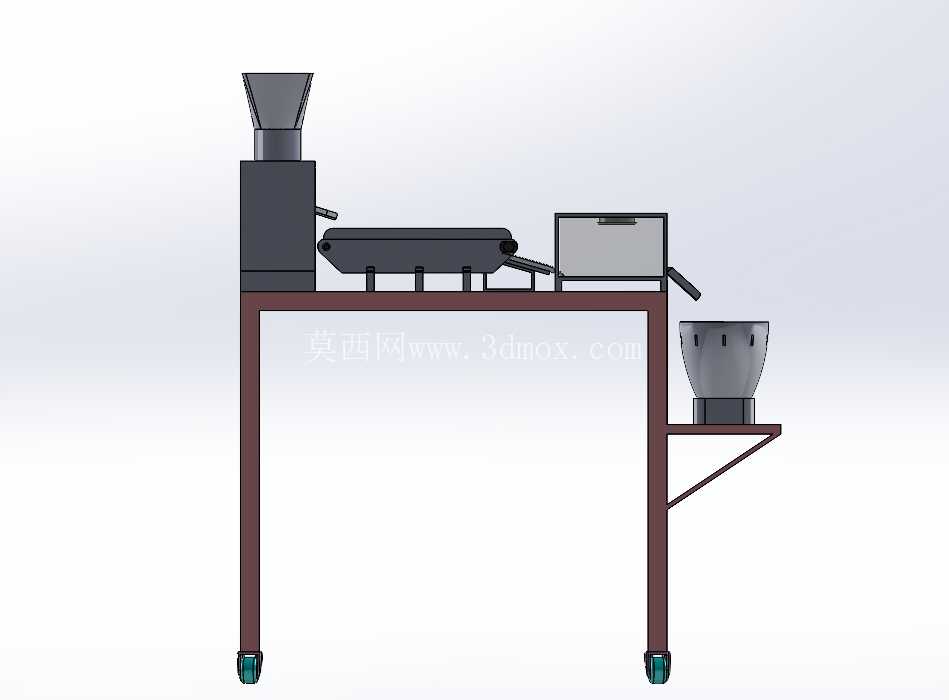

　　这套研磨装置的设计初衷，是面向小型农产品加工、生态种植基地的现场粗加工场景，解决传统人工研磨效率低、进料不均导致的研磨粒度波动大的问题，整套结构采用卧式输送+立式研磨的组合布局，区别于传统立式一体研磨机的结构，能适配多种颗粒类生态作物的连续加工需求。从安装边界来看，整套设备采用带脚轮的方管焊接机架作为承载主体，机架总高度控制在1.4米左右，横向输送段长度约1.2米，进料端的锥形料斗顶部距地面高度约1.6米，出料端的收集桶放置位距地面高度约0.5米，机架底部配置四个带刹车的万向脚轮，单脚轮承重不低于50kg，既可以在加工车间内灵活移动调整工位，也可以在固定作业时锁死脚轮保证运行稳定性，机架支腿之间设置横向斜撑加固，抵消输送和研磨过程中产生的横向振动，避免设备运行时出现共振偏移。

　　设备的功能逻辑按照连续作业的流程排布，顶部的锥形进料斗采用上宽下窄的渐缩结构，斗壁倾斜角度设置为62度，大于常见谷物、籽粒类作物的自然休止角，能够保证物料依靠自重顺畅下落，不会在料斗内壁出现架桥、堵料的问题，料斗下方衔接封闭式输送槽，输送槽内部配置螺旋输送结构，输送槽的侧壁设置透明观察窗，可以实时观察内部物料的输送状态，一旦出现卡料可以及时停机处理，输送段的转速可以根据研磨粒度需求调整，通过控制进料速度匹配研磨组件的处理效率，避免进料过快导致研磨腔堵塞、进料过慢导致设备空转能耗升高。

　　输送段的出料端直接衔接研磨腔的进料口，研磨腔采用封闭式结构，避免研磨过程中粉尘外溢，研磨后的物料从研磨腔下方的出料口直接落入下方放置的收集容器中，收集容器放置位设置了独立的侧置托板，托板采用与主机架焊接的三角支撑结构，承重不低于30kg，能够适配不同规格的收集桶，不需要额外配置放置架。整套设备的驱动组件分别布置在输送段末端和研磨腔侧方，均采用外置安装方式，方便日常维护时的拆装检修，所有转动部位都设置了安全防护罩，避免作业过程中人员误触造成安全隐患，输送槽和研磨腔的连接位置采用快拆式卡扣固定，需要清理内部残留物料或者更换研磨配件时，不需要借助额外工具就可以拆开连接部位，大幅降低日常清洁维护的工作量。

　　从结构设计的细节来看，机架的所有焊接位置都做了打磨去毛刺处理，接触物料的部位全部采用圆角过渡，没有卫生死角，符合农产品加工的卫生要求，设备的整体重心落在四个脚轮围成的矩形区域中心位置，满载运行时的重心偏移量不超过50mm，即使在移动过程中也不会出现倾翻风险。这套结构可以适配包括谷物、干性果蔬籽粒、杂粮在内的多种干性生态作物的粗磨加工，既可以用于小型加工坊的连续生产，也可以用于农业科研单位的样品制备处理，结构上预留了调速组件的安装位，可以根据实际加工需求升级为变频调速结构，进一步拓展设备的适用物料范围。
