曲柄滑块运动转换机构三维结构设计

　　在各类需要实现旋转与直线往复运动相互转换的机械场景中，曲柄滑块结构是应用范围极广的基础传动单元，从冲压设备的主传动、内燃机的动力输出，到自动化生产线的往复送料机构、小型泵体的动力端，都能见到这类结构的衍生设计。这套曲柄滑块结构的建模过程，完全围绕实际装配与运动干涉校验展开，没有做多余的外观装饰，所有结构尺寸都参考通用机械设计手册中的常用参数区间设定，能直接用于教学演示、原理验证或者同类型设备的改型参考。

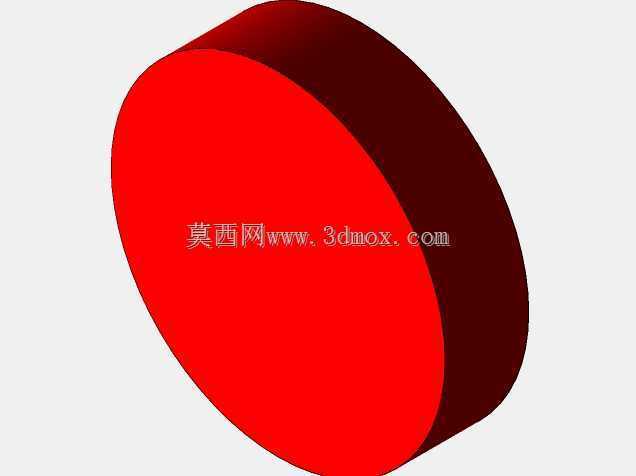

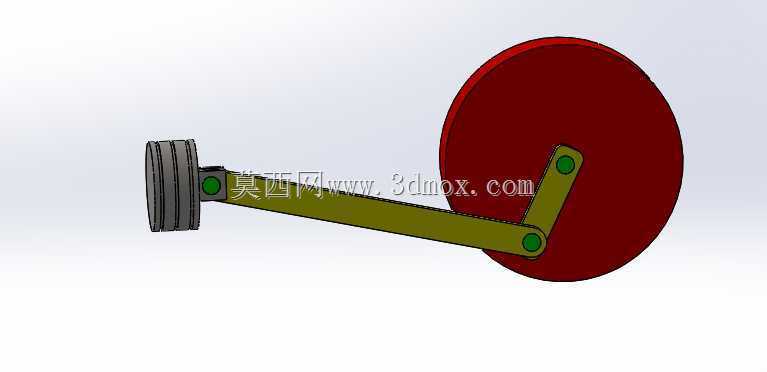

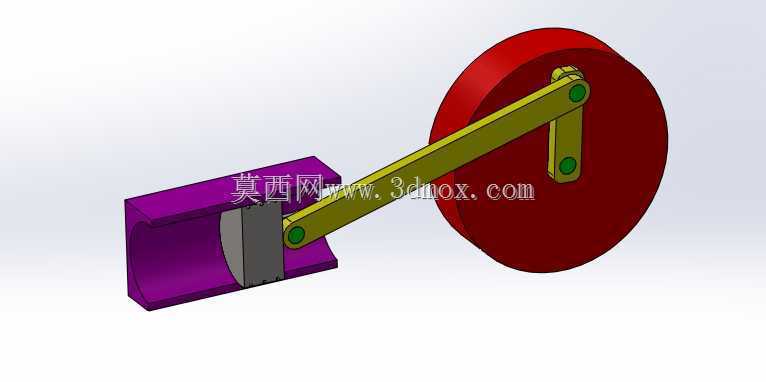

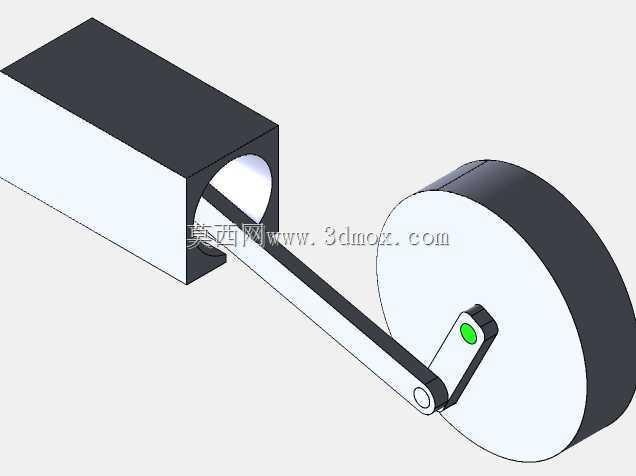

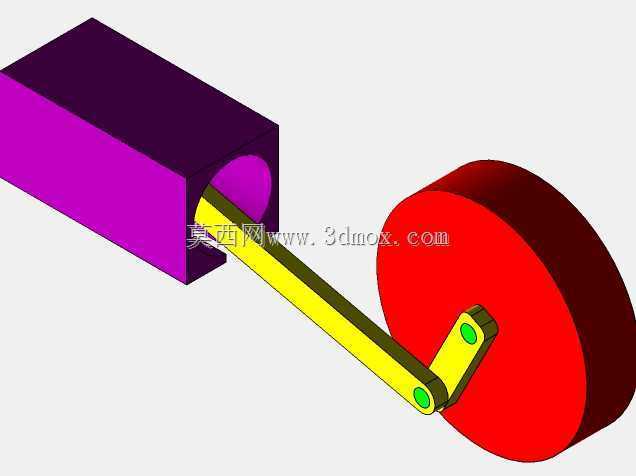

　　从结构组成来看，整套机构包含偏心曲柄轮、传动连杆、十字滑块以及配套的滑动导向槽四个核心部分。曲柄轮采用圆盘式结构，偏心销的位置距离回转中心的距离决定了滑块的最大行程，建模时特意将偏心销与曲柄轮的配合段做了轴肩定位设计，避免连杆运动过程中出现轴向窜动；偏心销与连杆孔的配合间隙按照H7/g6的常用转动配合预留，既保证转动灵活，又不会因为间隙过大产生运动冲击。传动连杆采用等截面矩形杆结构，两端的铰接孔同轴度公差控制在0.02mm以内，避免运动过程中出现卡滞，连杆的长度按照曲柄偏心距的3.5倍设定，这个比例能有效降低滑块运动过程中的侧向分力，减少导向槽的磨损，是通用曲柄滑块设计中比较常用的长径比区间。

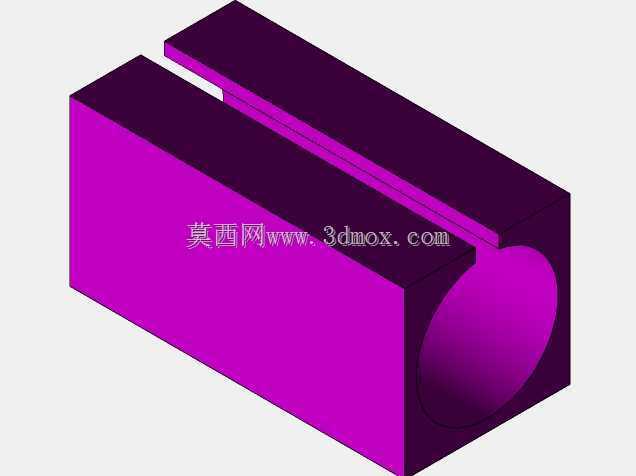

　　滑块部分采用十字头结构，与连杆铰接的部位设置在滑块的中心位置，滑块与导向槽的配合面做了加宽处理，接触长度达到滑块宽度的1.2倍，能有效平衡运动过程中的倾覆力矩，避免滑块在导向槽内出现偏磨。导向槽采用开式U型结构，两侧的导向面平行度公差按照7级精度设定，槽的内部宽度与滑块宽度的配合采用H8/f7间隙配合，既保证滑动顺畅，又能控制运动过程中的横向窜动。整套机构的安装边界以曲柄轮的回转中心为基准，导向槽的中心线与曲柄回转中心处于同一水平面，安装时只需要固定曲柄轮的回转支座以及导向槽的安装基面，就能保证整套机构的运动精度，不需要额外做复杂的调校。

　　从实际应用角度出发，这套结构可以直接适配小型冲压设备的主传动，将电机输入的旋转运动转换为冲头的往复冲压动作，也可以反向使用，将活塞、推杆输入的直线往复运动转换为曲轴的旋转输出，比如小型内燃机、往复泵的动力端结构。建模过程中已经完成了全行程的运动干涉检查，曲柄转动0到360度的全周期内，连杆与曲柄轮、导向槽、滑块之间都不存在干涉点，铰接部位的运动间隙也做了合理预留，不需要再做额外的间隙调整就能直接用于运动仿真。对于从事非标设备设计的从业者来说，这套模型可以直接作为通用模块调用，只需要根据实际需要的滑块行程、输出力大小调整曲柄偏心距、连杆截面尺寸以及滑块的配合长度，就能快速适配不同的设备需求，省去从零开始建模、校验干涉的重复工作。

　　在设计思路上，这套结构没有采用复杂的剖分式滑块或者可调偏心结构，完全偏向通用化、易加工的方向，所有零件的外形都采用常规机加工就能实现，没有特殊的曲面或者异形结构，曲柄轮、连杆、滑块都可以采用45号钢加工，导向槽可以采用铸铁或者型材焊接后加工导轨面，加工成本低，维护也比较方便。铰接部位的销轴都采用标准圆柱销，磨损后可以直接更换标准件，不需要定制非标零件，能有效降低设备的后期维护成本。整套结构的运动特性也经过了初步验证，滑块在行程两端的减速过渡平稳，没有刚性冲击，适合中低速的往复运动场景，如果需要适配更高的运动速度，只需要在铰接部位增加滚动轴承替换滑动配合，就能降低摩擦损耗，提升高速运动下的稳定性。
