罗茨鼓风机壳体结构三维设计

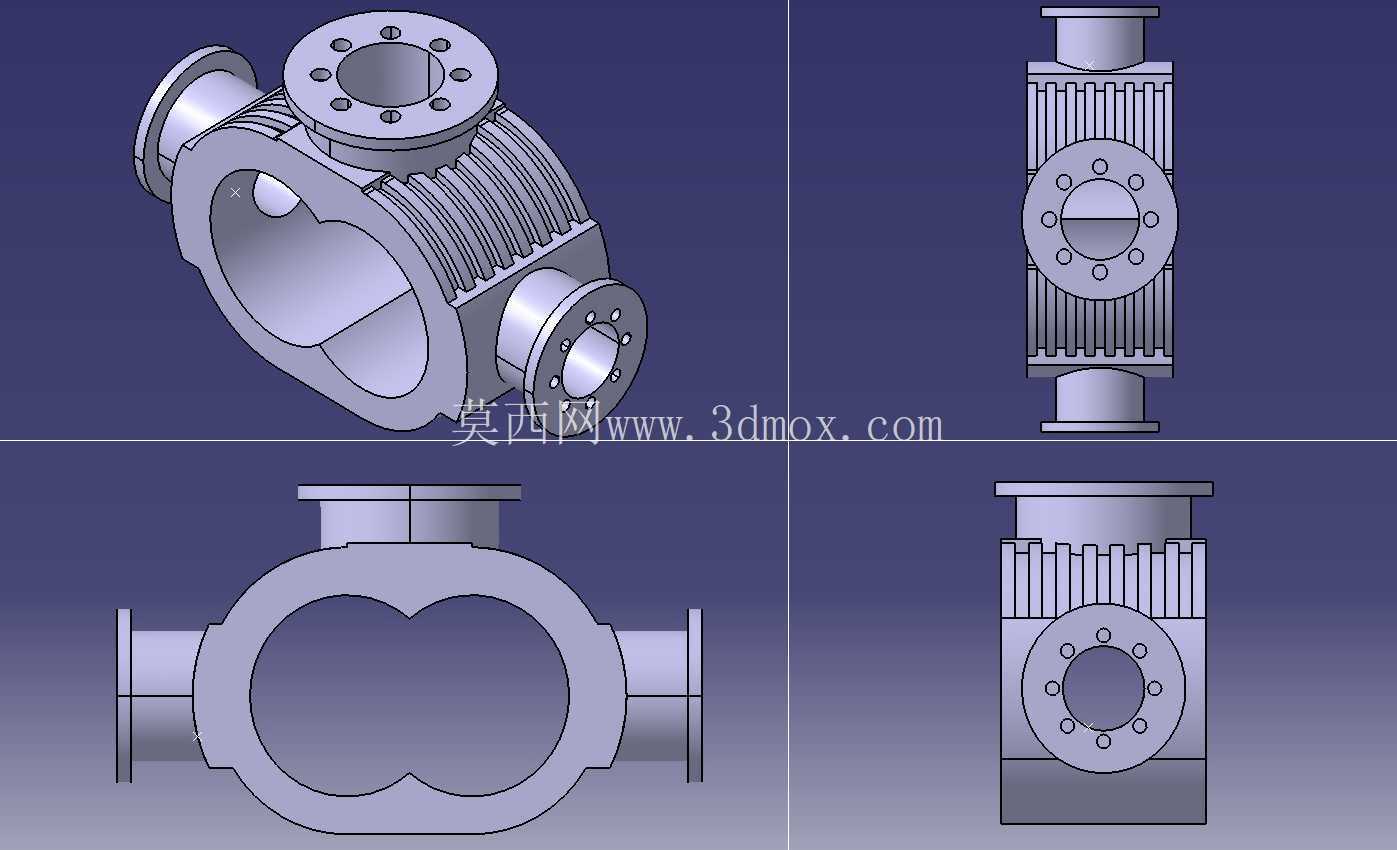

　　在污水处理曝气、粉体气力输送、冶金鼓风、化工气体增压这类工况里，罗茨鼓风机的核心承压部件就是机壳，它不仅要容纳一对同步反向旋转的叶轮回转腔，还要承担进排气流道的导向、整机安装定位的基准、运行振动与温升形变的耐受功能，这个三维结构完整还原了罗茨机壳的全部工程细节。从结构设计逻辑来看，机壳采用了分体式腔体的设计思路，中间的主腔体是容纳叶轮的核心空间，内壁的圆柱度公差直接决定了叶轮与壳体的间隙值，这个间隙既要控制在极小范围来减少气体内泄漏、提升容积效率，又要预留足够的热膨胀余量，避免运行时叶轮升温膨胀刮蹭壳体内壁，建模时严格遵循了行业内通用的间隙匹配原则，腔体的轴向长度与叶轮长度完全适配，两端的止口结构是用来装配端盖的定位基准，止口的同轴度公差直接影响两端轴承座的安装精度，进而决定叶轮轴的回转同心度。

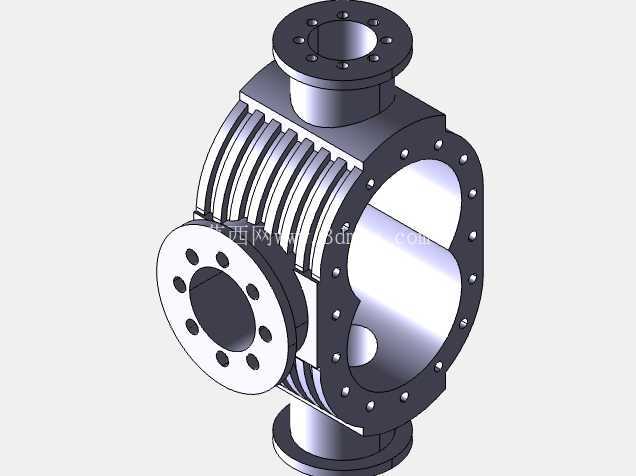

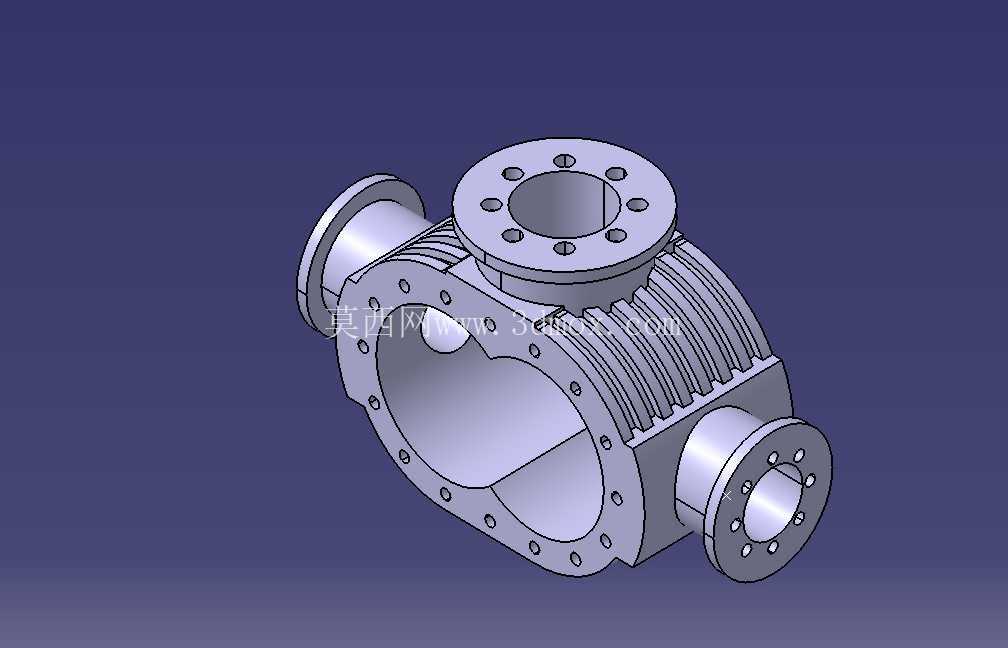

　　三个方向的法兰接口分别对应顶部排气口、两侧的进气与侧接端口，每个法兰都做了带螺栓孔的凸缘结构，螺栓孔的分布采用等节距圆周排布，适配标准的管路法兰连接尺寸，法兰端面的密封槽结构在建模时做了精准还原，用来安装O型密封圈或者密封垫片，保证高压工况下的气体密封性能，不会出现泄漏问题。机壳外壁的散热筋结构是设计里的实用细节，顺着腔体轴向排布的条状散热筋，既可以增加壳体的散热面积，把叶轮压缩气体产生的热量快速传导到外界空气里，降低整机运行温升，又能在不额外增加过多壁厚的前提下提升壳体的结构刚度，减少承压时的腔体形变，避免因为壳体刚度不足导致间隙变化影响运行效率。

　　从安装边界来看，机壳底部的安装平面是整机的固定基准，平面上预留的安装螺栓孔位置匹配标准的风机安装底座尺寸，三个外接法兰的通径尺寸、螺栓孔中心距都符合通用的气动管路连接标准，不需要额外做转接件就可以直接对接现场管路，腔体内部的流道做了圆弧过渡处理，避免气流在腔体内出现直角转折造成的涡流损失，降低气流脉动带来的运行噪音。在实际选型应用中，这个壳体结构适配的罗茨风机属于容积式压缩设备，输出的风压稳定，流量受压力波动影响小，非常适合用在需要稳定气源压力的工况里，比如污水处理池的曝气供氧，需要恒定的风压把空气送入池底的曝气头；还有粮食、水泥粉体的气力输送，依靠稳定的气流把粉体物料沿管道输送到指定料仓；在化工行业里还可以用来输送特殊的工艺气体，只要做好壳体内部的防腐涂层处理，就可以适配弱腐蚀性气体的输送工况。

　　建模过程中对各个配合面的公差做了对应预留，比如端盖止口的配合公差、轴承安装位的尺寸公差、法兰端面的平面度要求，都在三维模型里做了对应的尺寸标注参考，结构设计人员可以直接在这个模型基础上调整壁厚、法兰通径、散热筋密度来适配不同流量、不同压力等级的罗茨风机设计需求，不需要从零开始搭建基础结构，能大幅缩短结构设计的周期。另外机壳的材质适配性也在结构设计里做了考虑，不管是采用普通灰铸铁铸造，还是采用铝合金压铸来做轻量化机型，这个结构的拔模角度、壁厚均匀性都符合铸造或者压铸的工艺要求，不会出现壁厚突变导致的铸造缺陷，各个转角位置都做了铸造圆角处理，避免应力集中导致的壳体开裂问题，在长期交变压力载荷下能保证足够的结构强度，延长整机的使用寿命。
