航空用杠杆式手动触发锁止机构设计

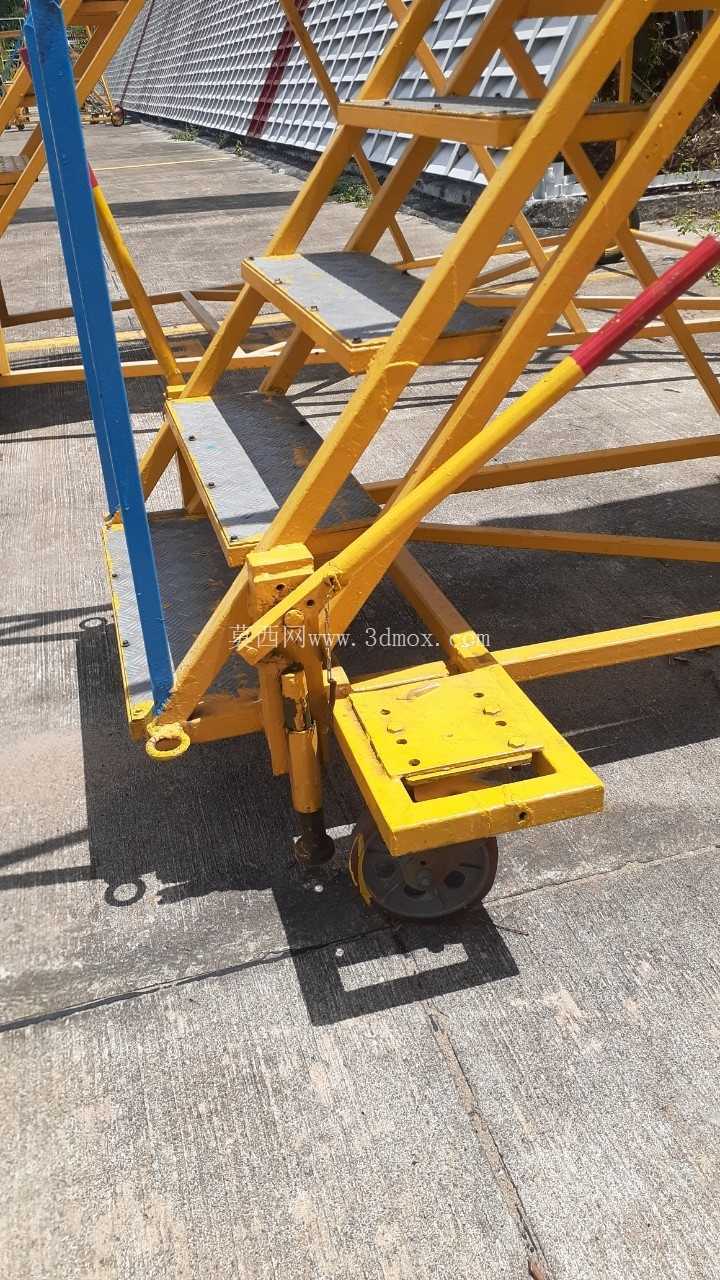

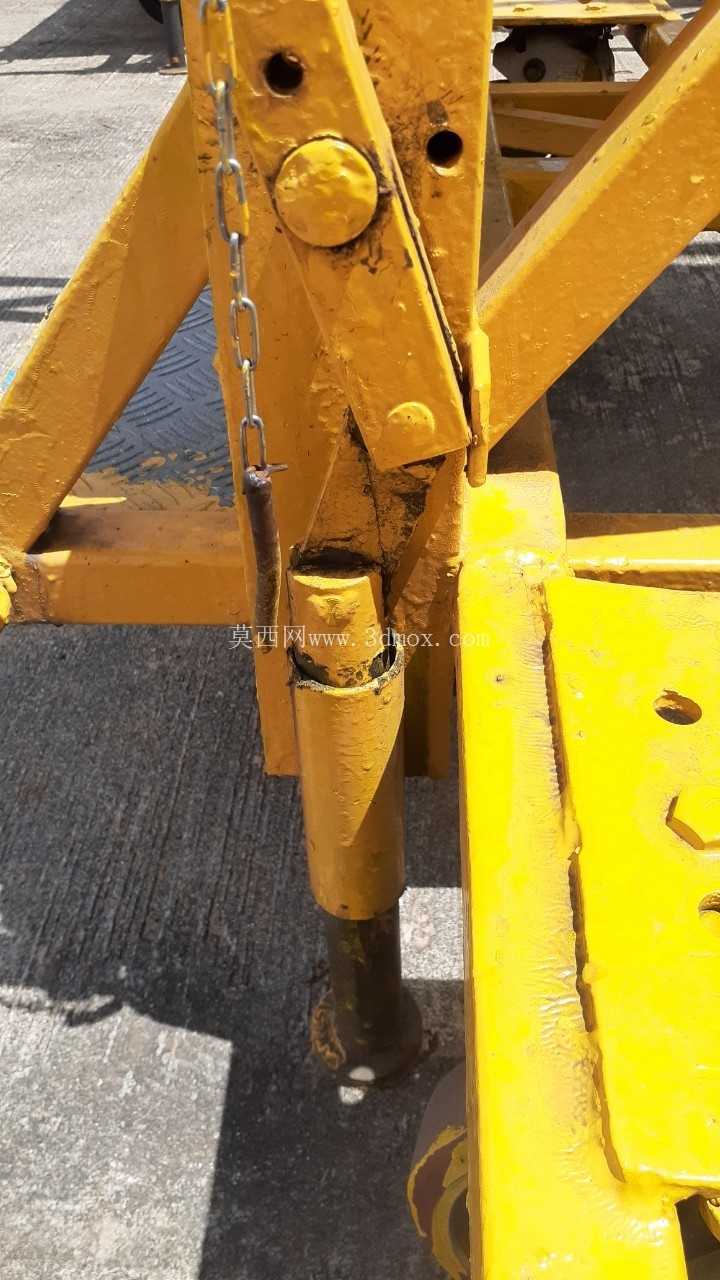

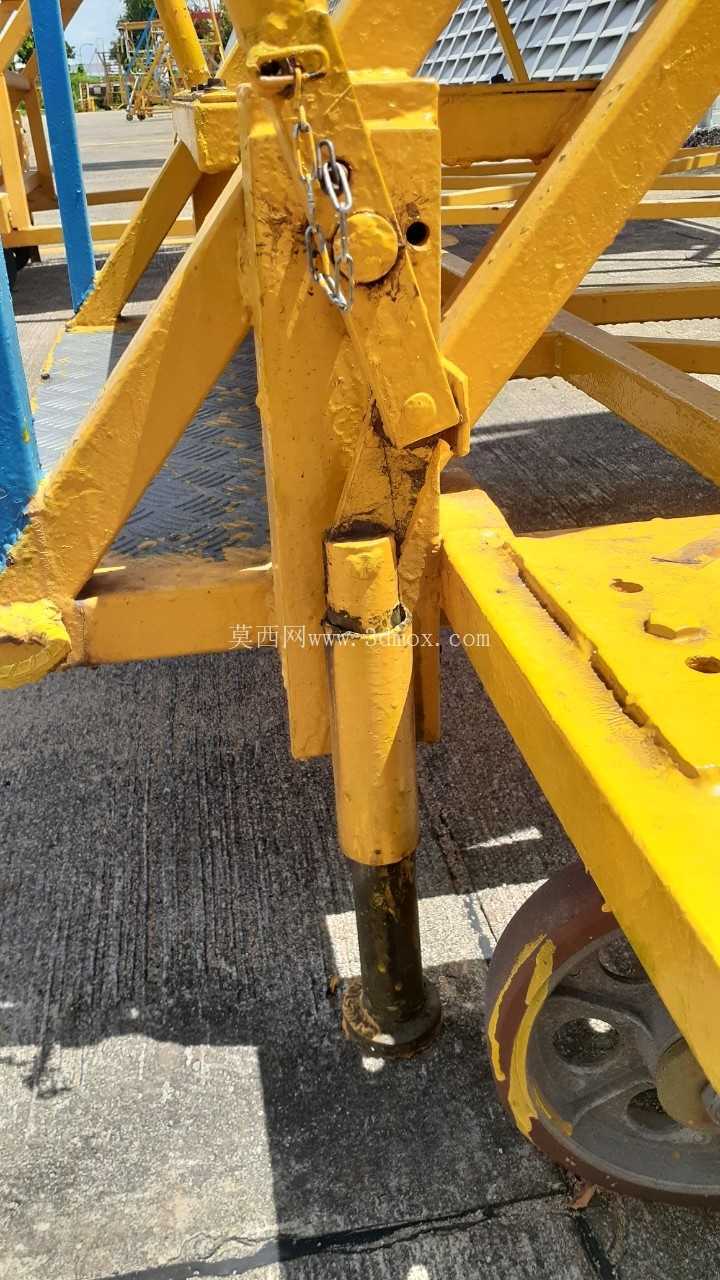

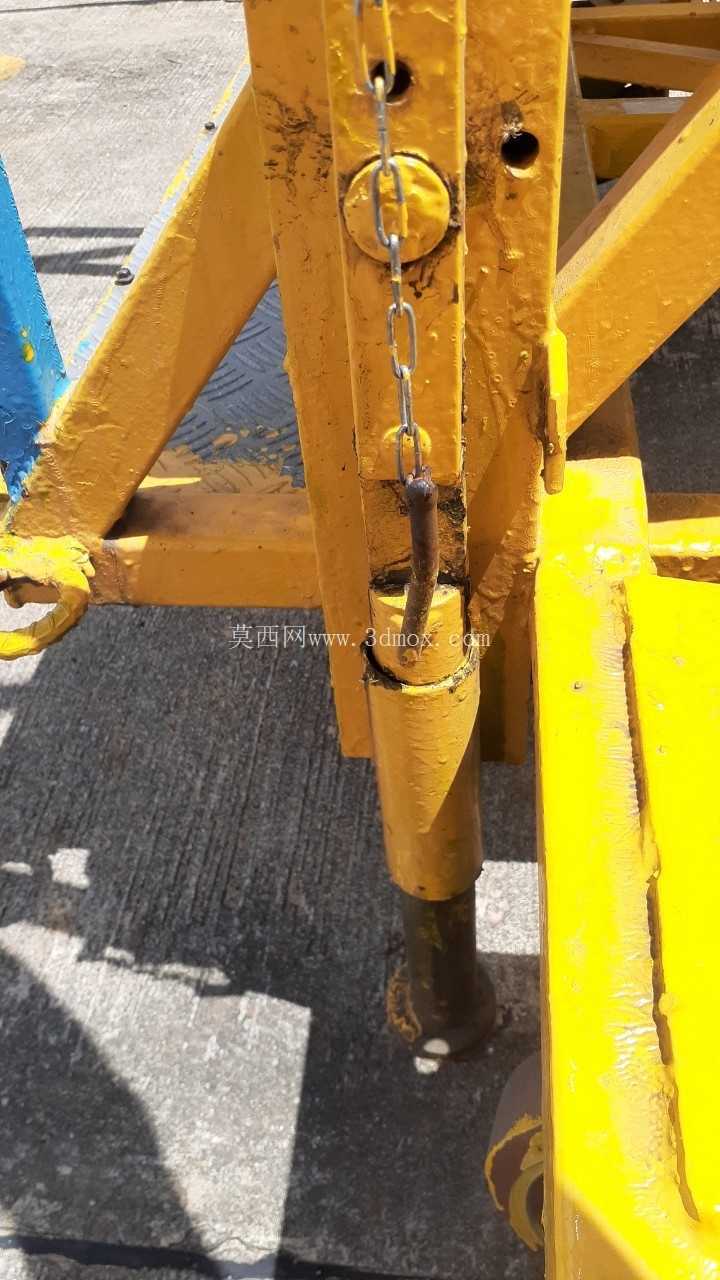

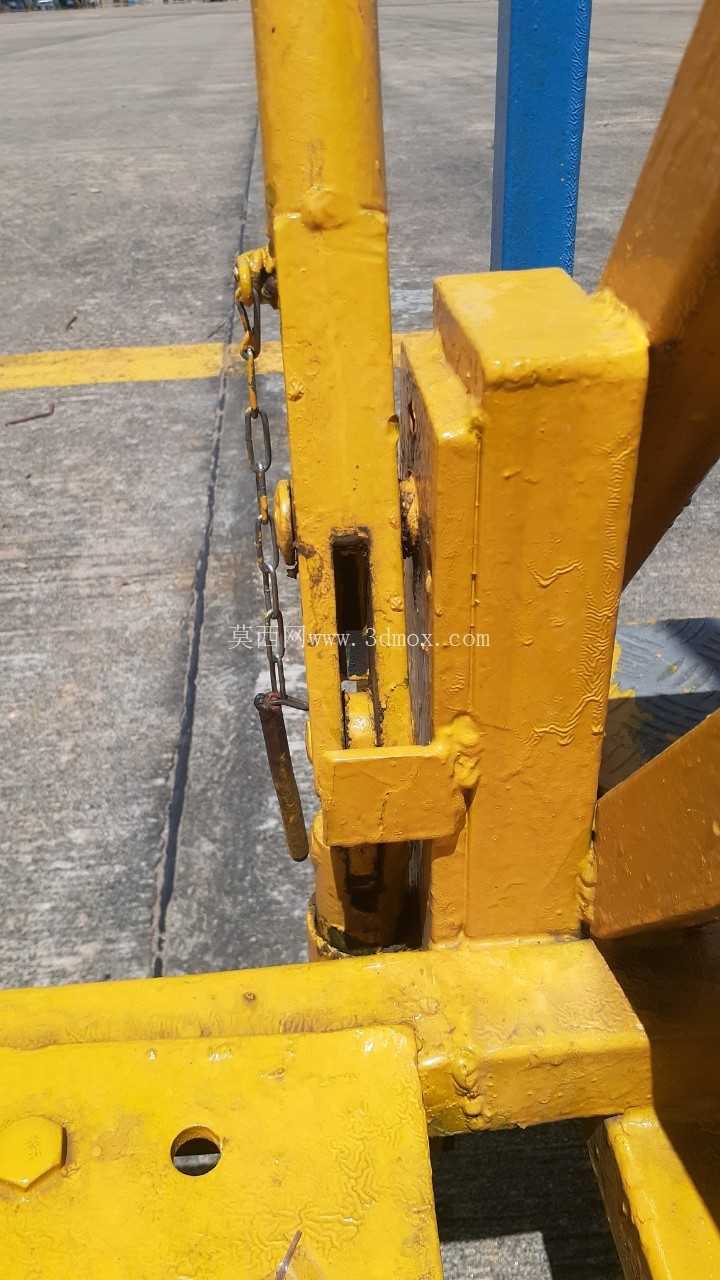

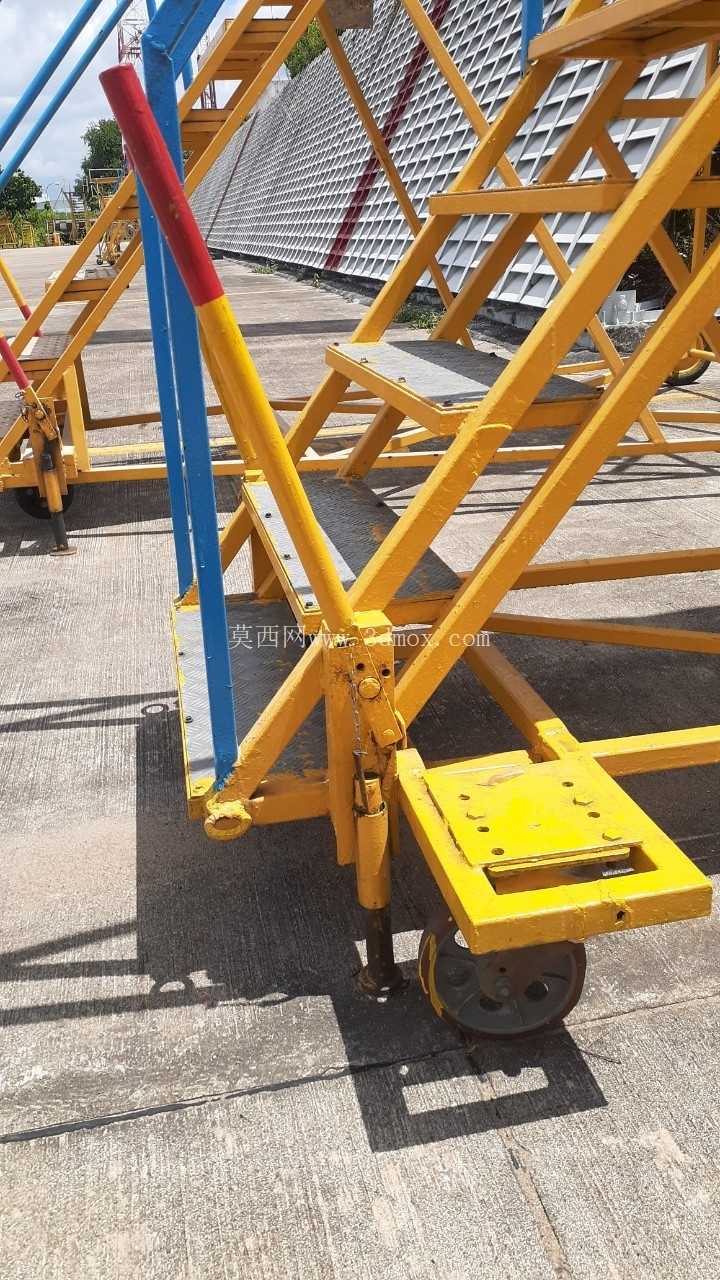

　　从结构组成来看，整套机构分为操作杆段、铰接传动座、底部顶紧执行端三个核心部分，操作杆采用分段配色的长直杆设计，上半段的红色区域是操作握持的施力段，表面做了防滑纹理处理，符合航空领域操作部件的醒目标识要求，避免维护人员误触其他相邻构件；下半段的黄色杆身是传动受力段，通过铰接销轴与方形安装座连接，安装座内部内置了复位压簧，常态下弹簧将操作杆维持在抬起的锁止位置，当需要解锁时向下按压操作杆上端，杆身绕铰接点转动，带动座体内部的拨叉结构推动底部的顶杆向下伸出，完成解锁触发动作，松开操作杆后弹簧自动回弹，带动整套机构回到初始锁止位置。在航空地面保障与机载辅助机构的设计场景中，这类带长操作杆的锁止触发机构有着非常明确的应用指向——多数用于舱门快锁、地面维护工装的快速定位、机载可拆卸部件的手动锁紧环节，区别于液压、电控驱动的锁止结构，纯机械手动触发的形式不需要额外接入动力源，在无外接能源的外场维护场景、应急操作场景下可靠性优势非常突出。

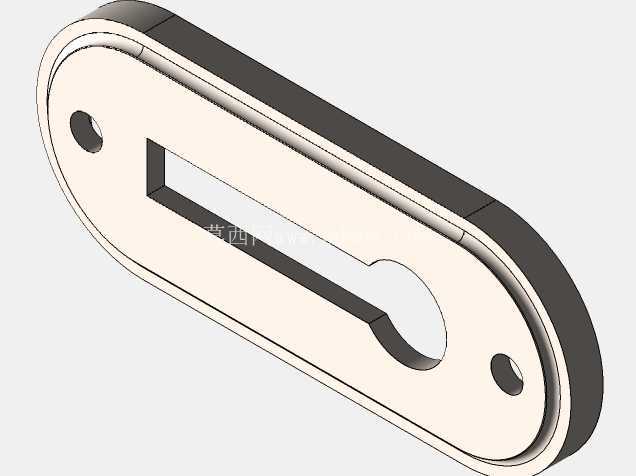

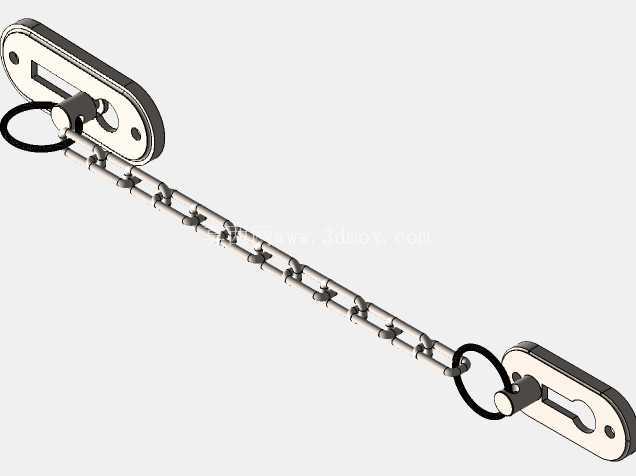

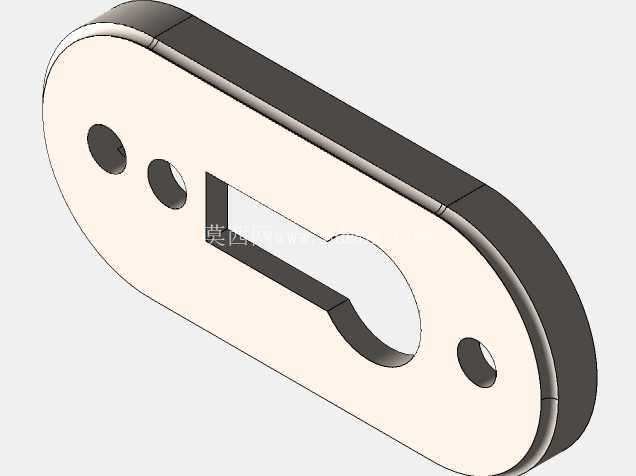

　　设计过程中首先要考虑的是操作力的匹配，航空场景下手动操作的施力上限有明确规范，单人单手握持操作的力值不能超过150N，因此在杠杆比的核算上，将铰接点设置在靠近执行端的位置，操作力臂与执行端力臂的比例控制在4:1左右，既保证底部顶杆有足够的顶出力克服锁舌的复位阻力，又不会让操作人员施加过大的力。安装边界方面，方形安装座的四个边角预留了沉头安装孔，可以直接通过螺栓固定在工装基体或者舱门的安装面上，安装座的厚度控制在20mm以内，不会过多占用机载设备或者地面工装的安装空间，底部伸出的顶杆行程设置为12mm，足够触发常规的弹簧锁舌完成解锁动作，同时不会因为行程过大导致机构超出行程范围出现卡滞。在传动间隙的控制上，铰接位置的销轴与孔的配合选用H7/g6的间隙配合，既保证转动过程无卡滞，又不会因为间隙过大导致操作杆出现旷量，影响操作的精准度；内部的复位弹簧选用不锈钢材质，满足航空场景下的防腐蚀要求，弹簧的预压缩量设置为5mm，保证机构在振动环境下不会因为惯性出现误解锁的情况，毕竟航空场景下不管是飞行过程中的振动还是地面转运的颠簸，都要求锁止机构有足够的抗振能力。

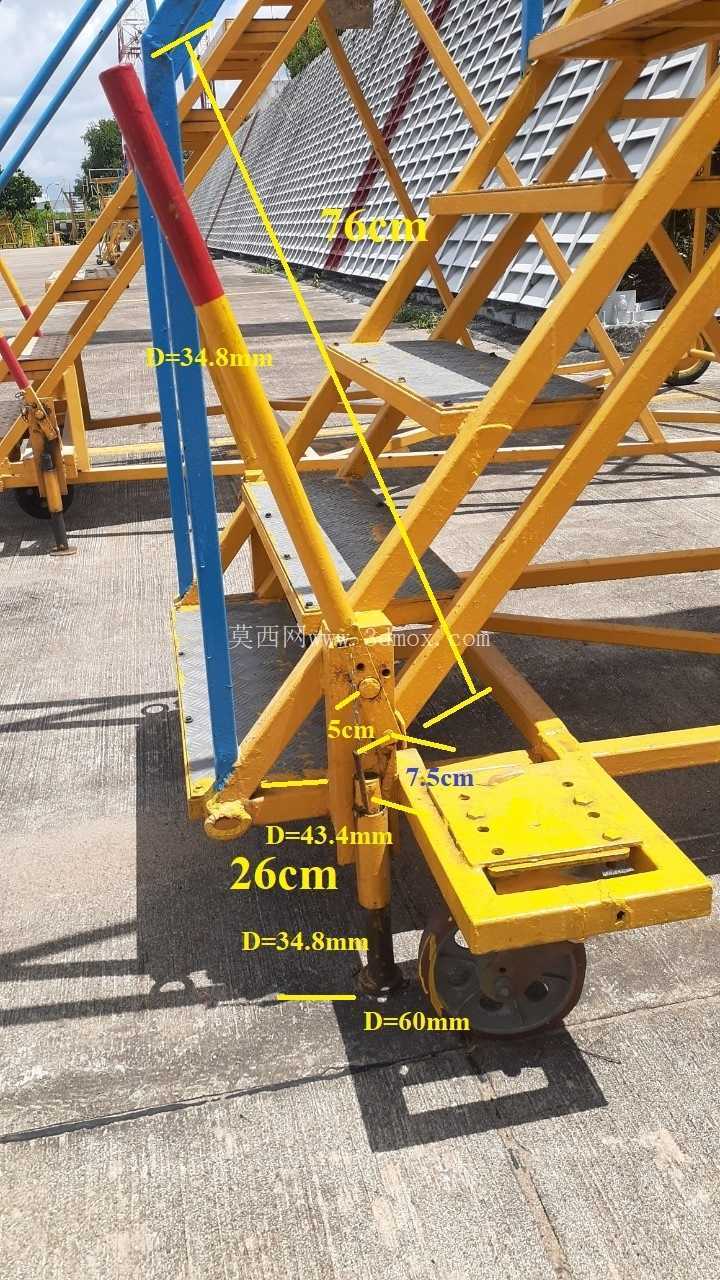

　　操作杆的长度设计也经过实际场景验证，总长度控制在180mm左右，操作人员站立操作时不需要过度弯腰或者抬手就可以轻松触碰到操作端，红色的握持段长度设置为60mm，足够成年人单手握持施力，杆身采用空心钢管结构，在保证抗弯强度的前提下尽可能降低整体重量，符合航空领域对构件轻量化的要求。另外在机构的运动轨迹校核上，要保证操作杆下压到最大行程位置时，不会和安装座周边的其他构件发生干涉，因此在铰接位置设置了硬限位结构，当操作杆下压到设定的最大角度时，杆身的凸台会和安装座的限位面接触，避免过度转动导致内部弹簧被压并或者传动结构出现损坏。

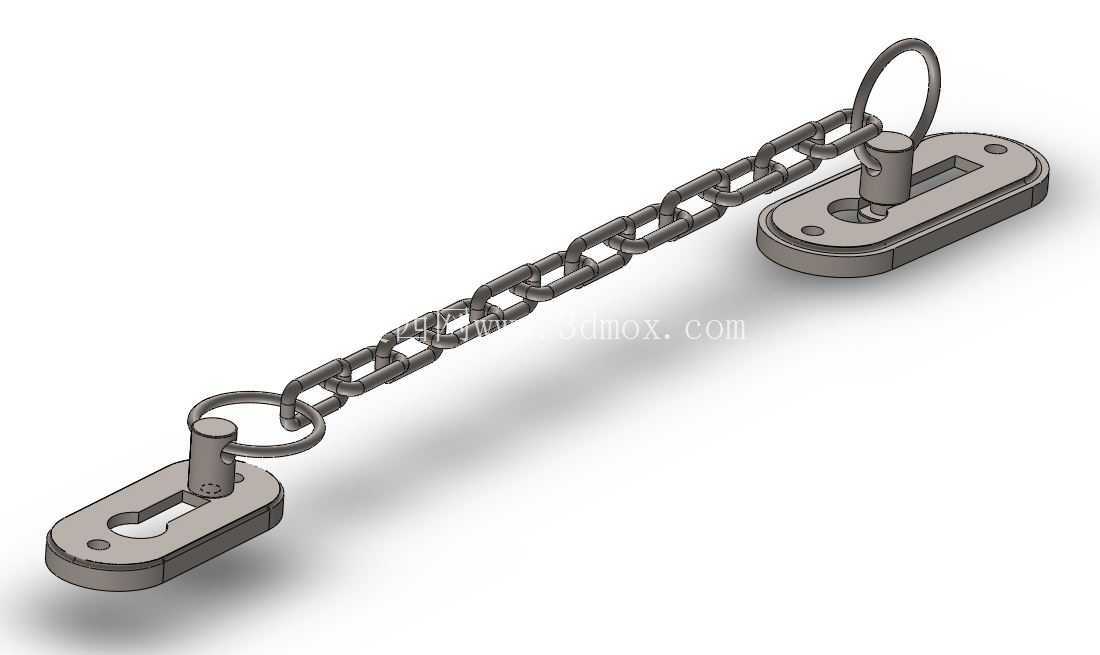

　　这类结构的优势在于结构组成简单，所有零部件都是常规的机加件和标准件，后期维护更换非常方便，不需要特殊的专用工具就可以完成拆装，在航空外场维护的场景下，哪怕是没有复杂维修条件的野外停机坪，也可以快速完成故障件的更换；同时纯机械的结构没有电控、液压元件的密封、漏电之类的隐患，在高低温、高湿度的复杂机场环境下，故障率远低于带动力驱动的锁止机构。在细节设计上，底部顶杆的端面做了圆弧过渡处理，避免顶杆伸出时和被触发的锁舌部件出现硬接触刮擦，长期使用也不会因为磨损导致触发行程出现偏差；安装座的所有棱角都做了R2的圆角处理，避免维护人员操作时被锐边划伤，符合航空设备的人机工程设计要求。
