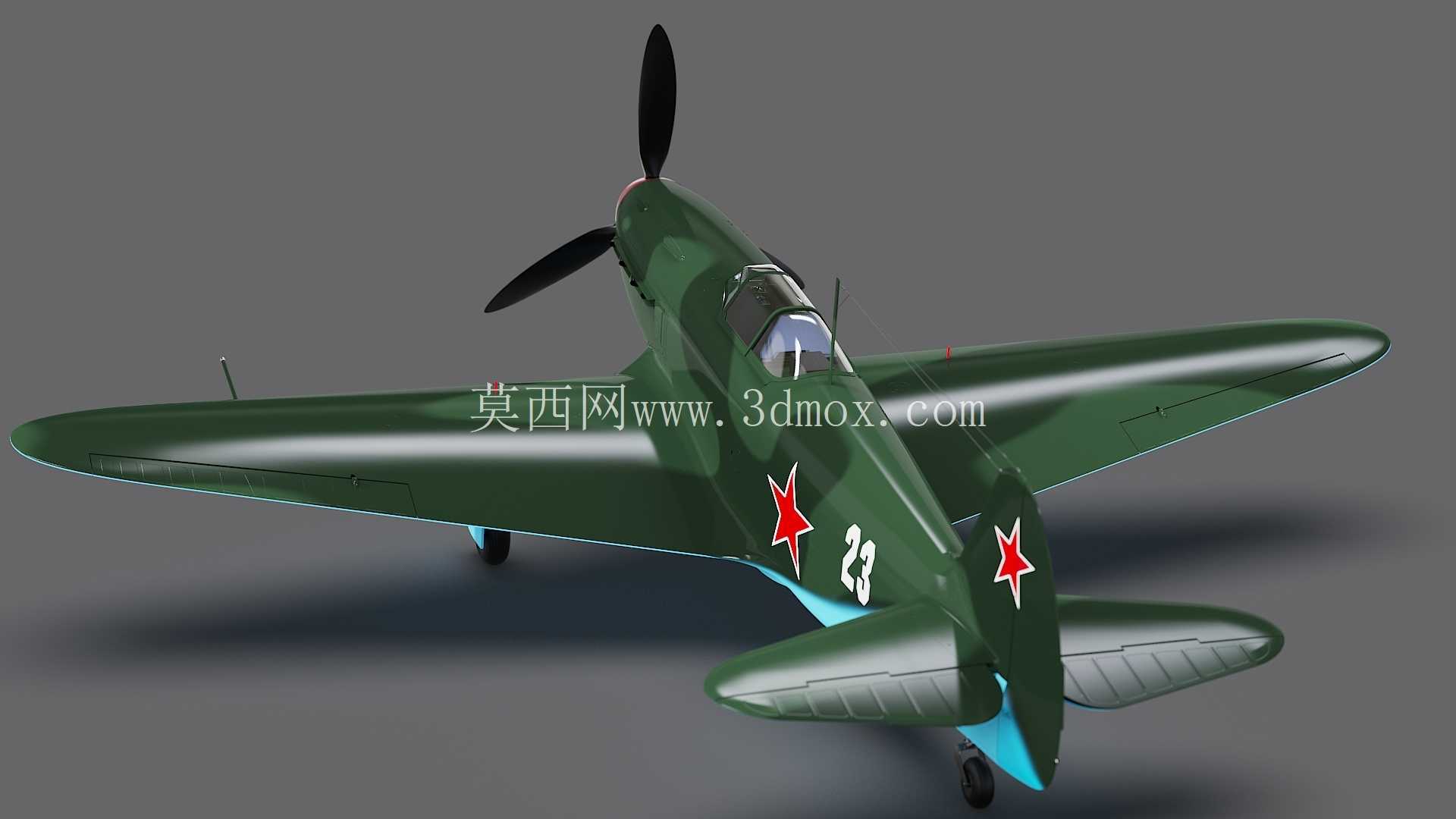

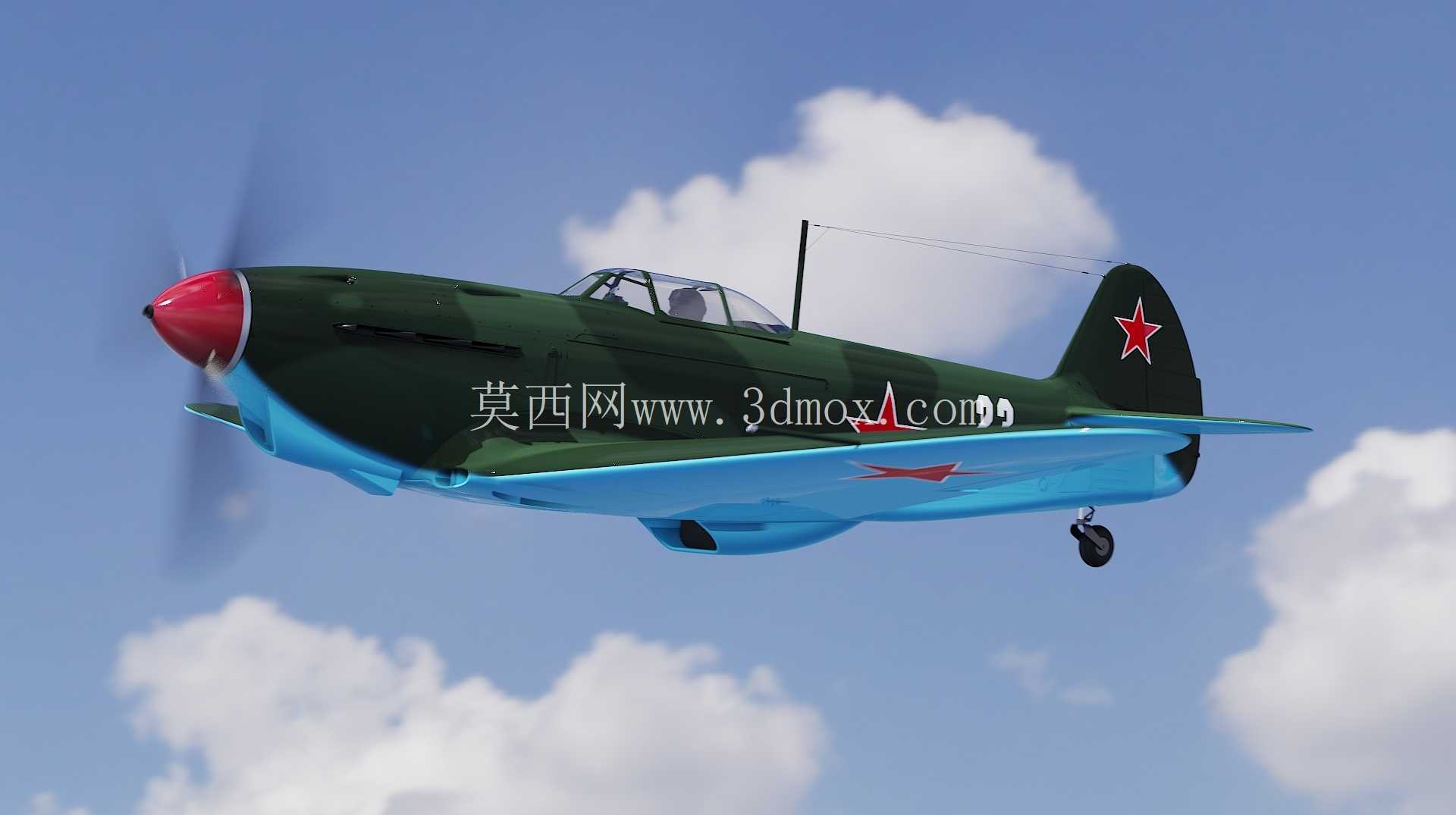

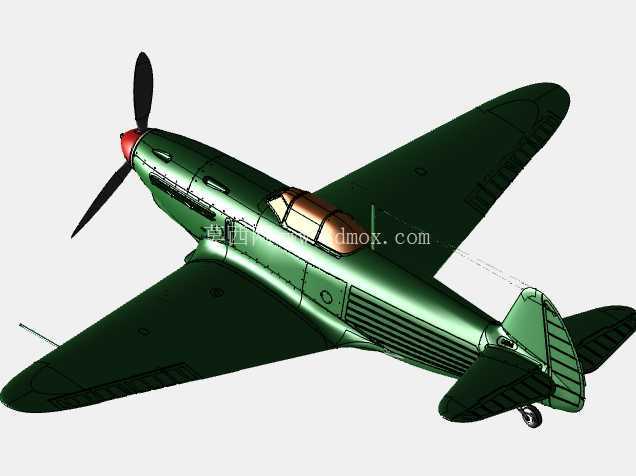

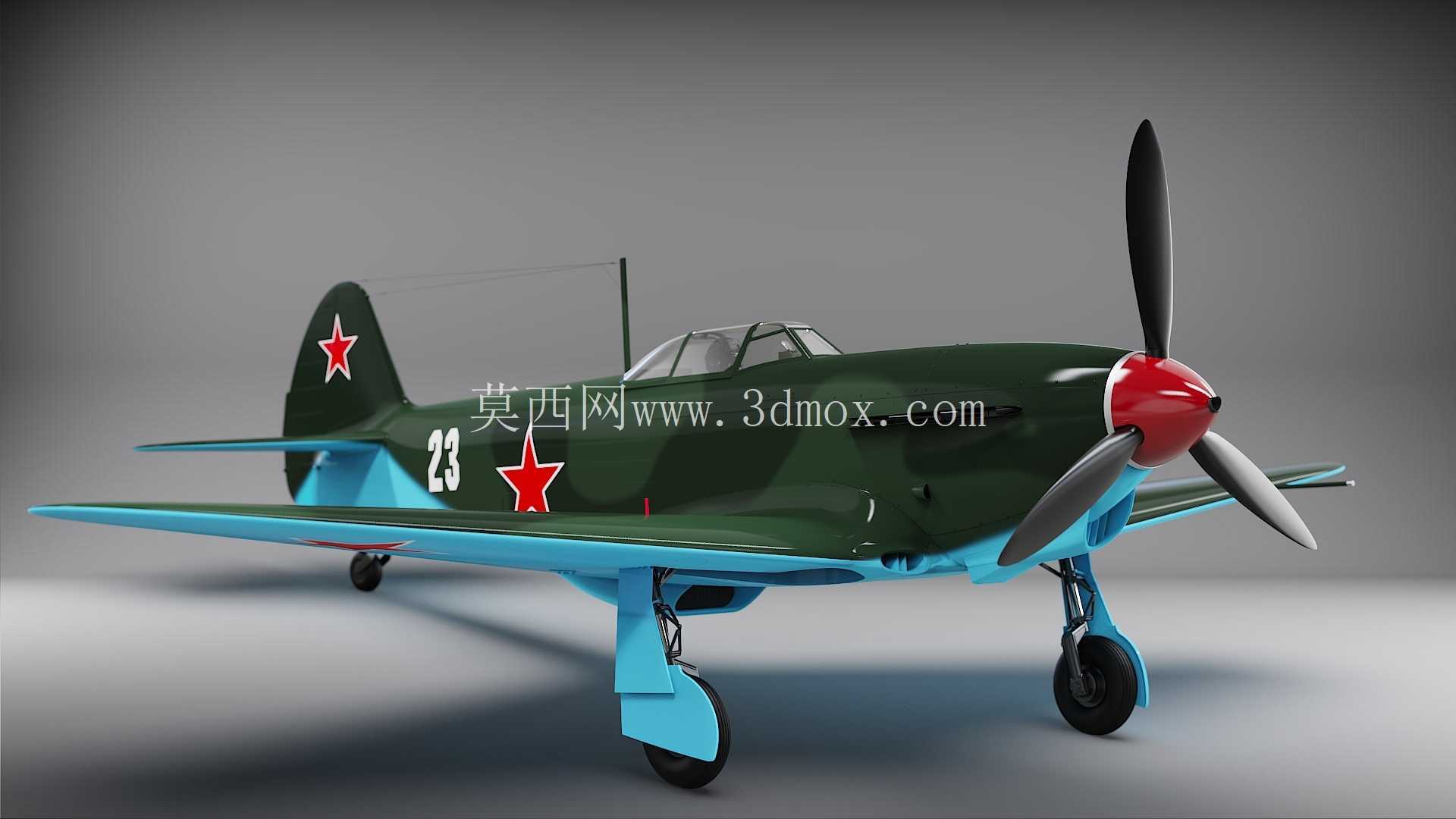

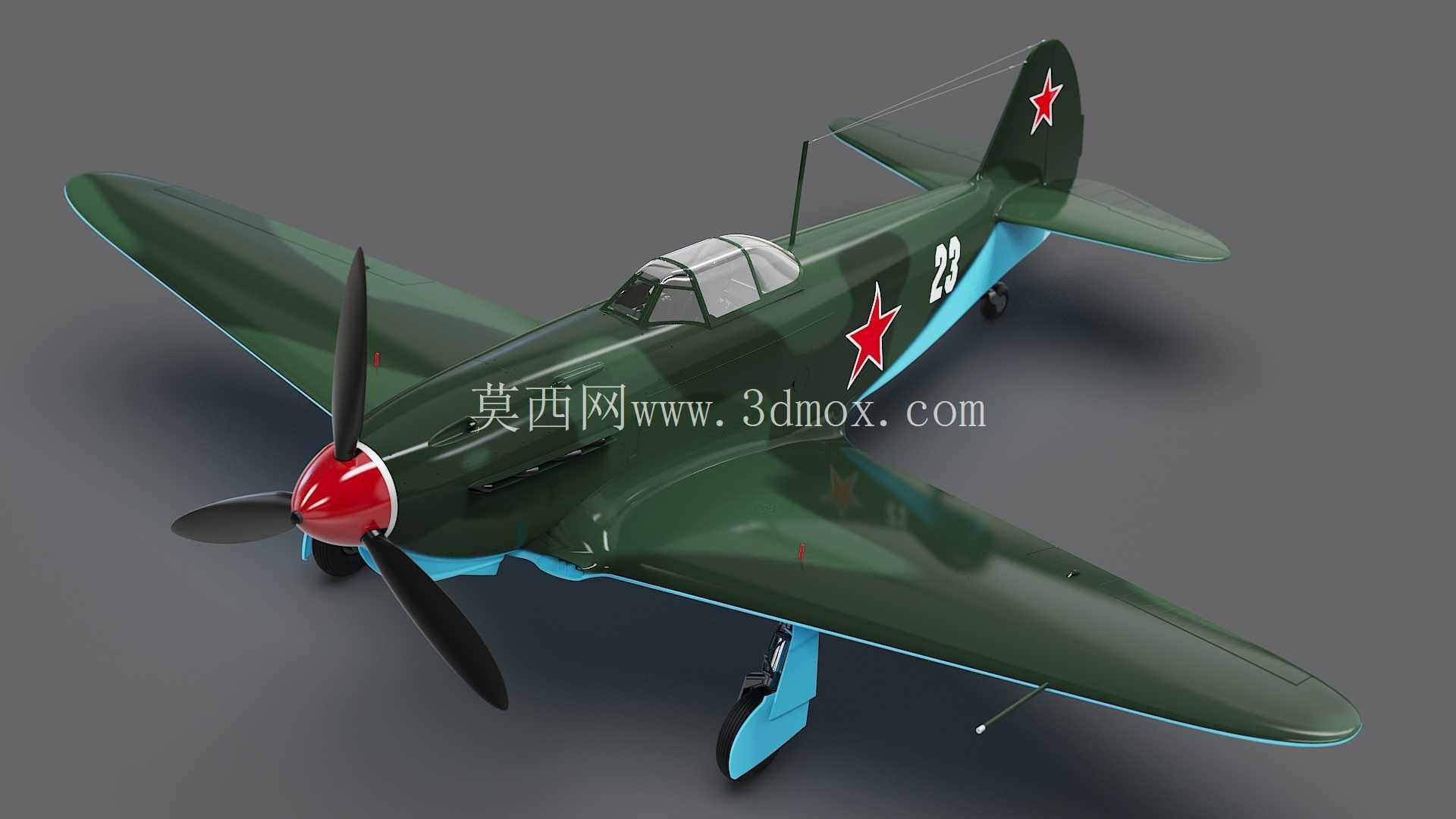

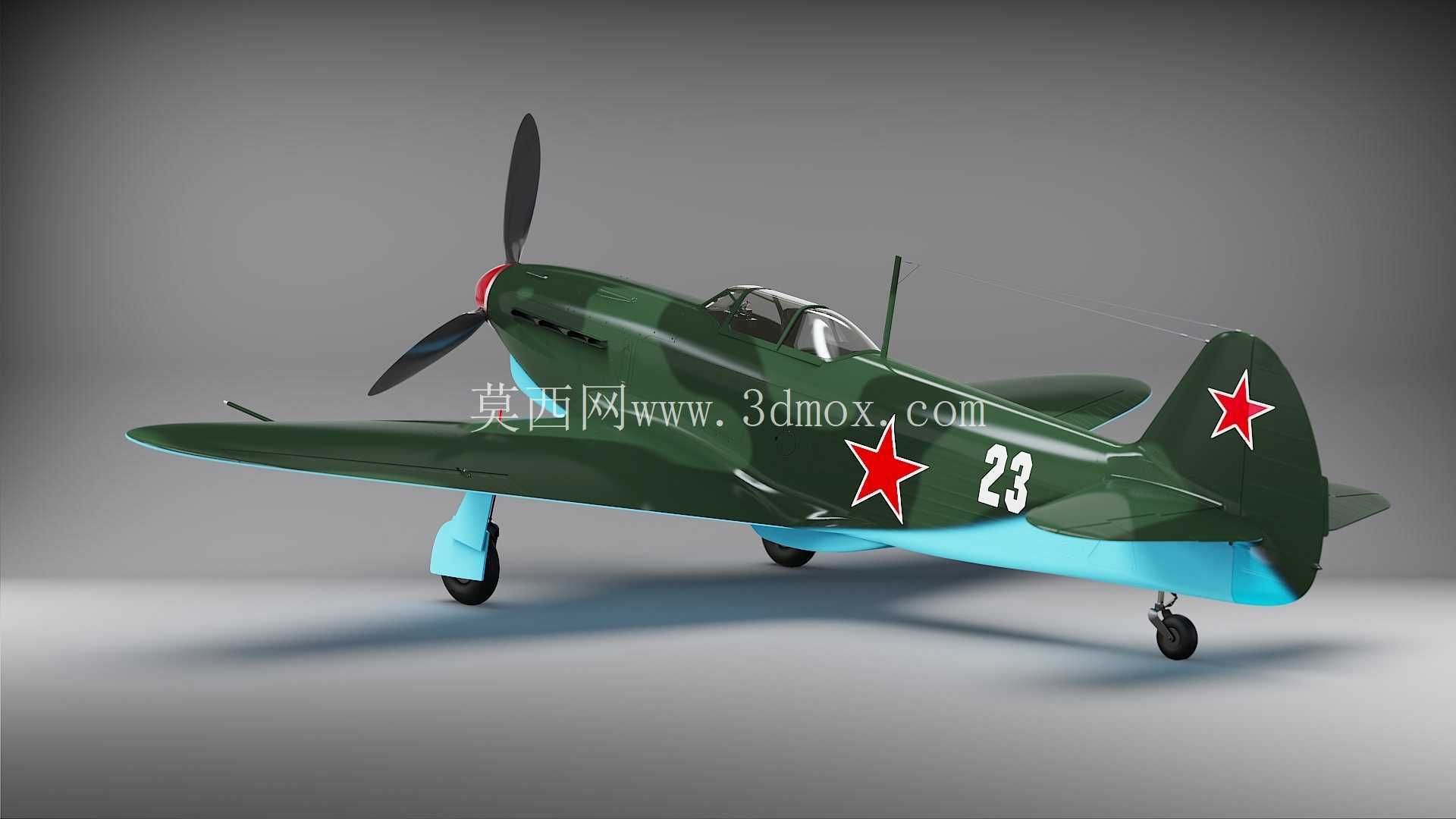

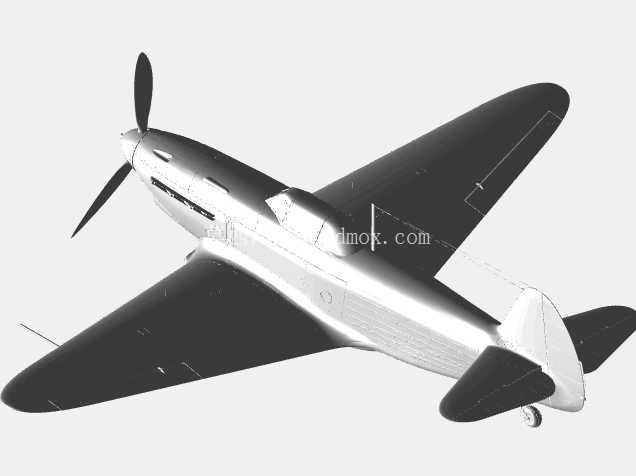

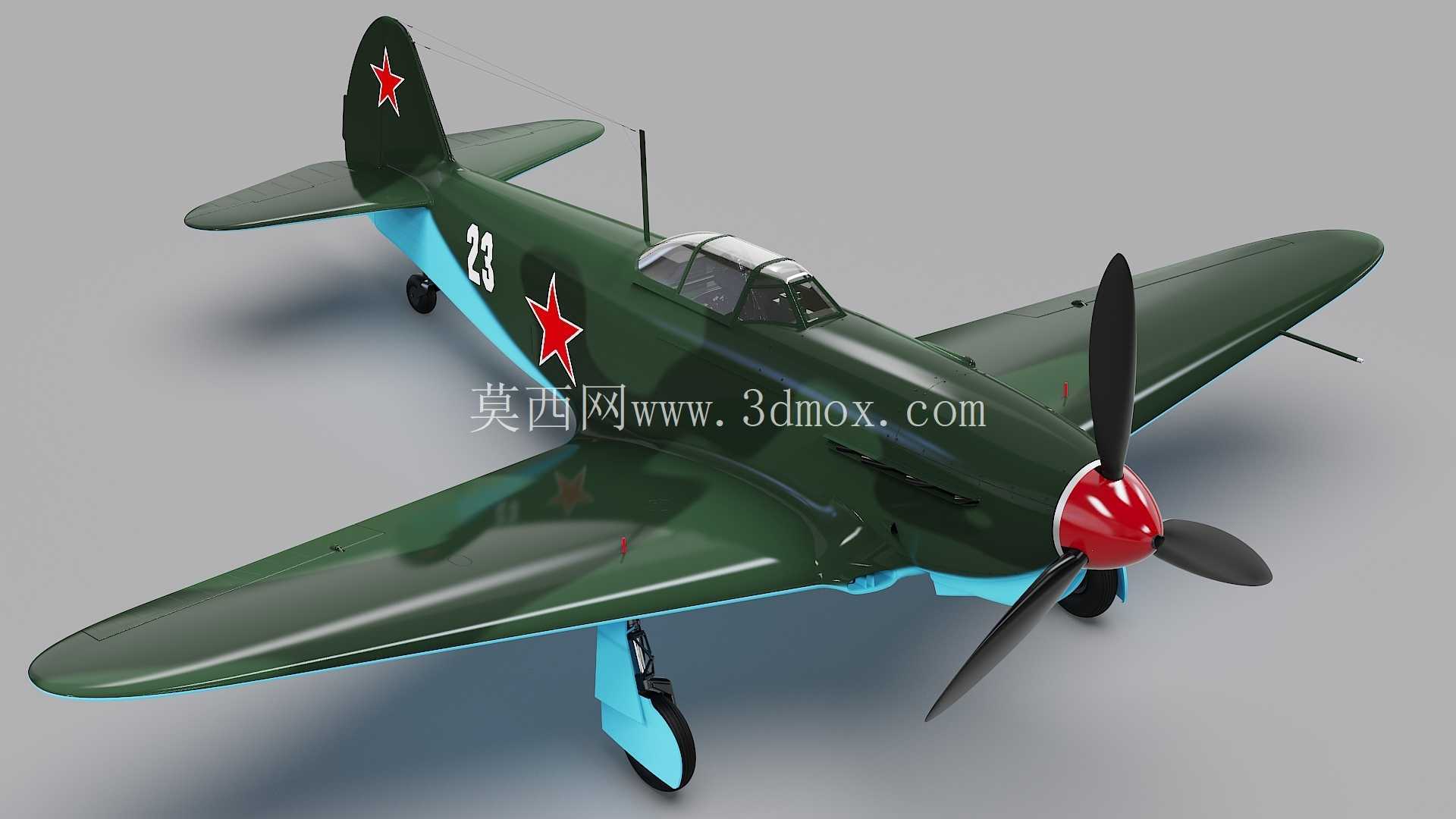

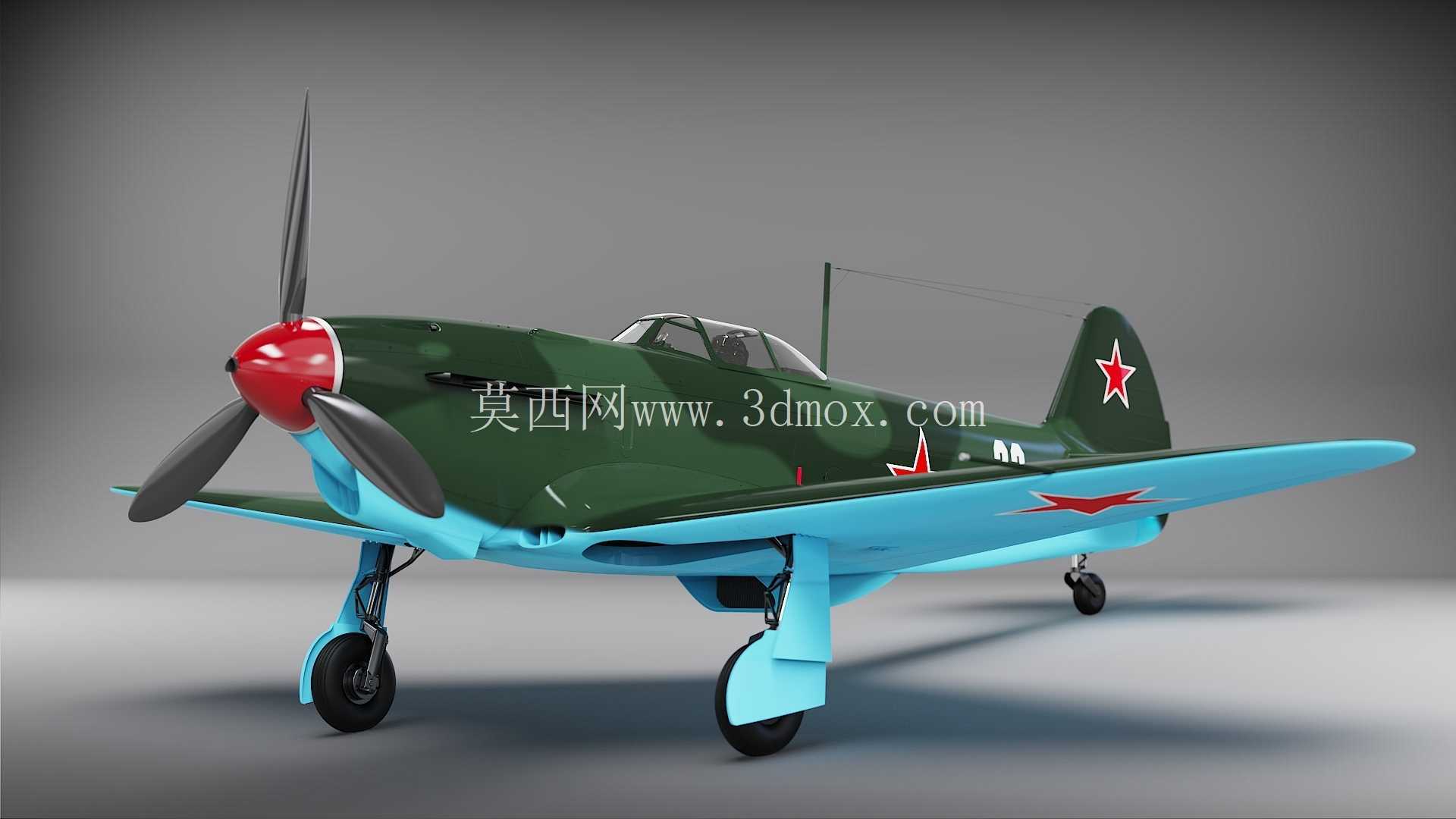

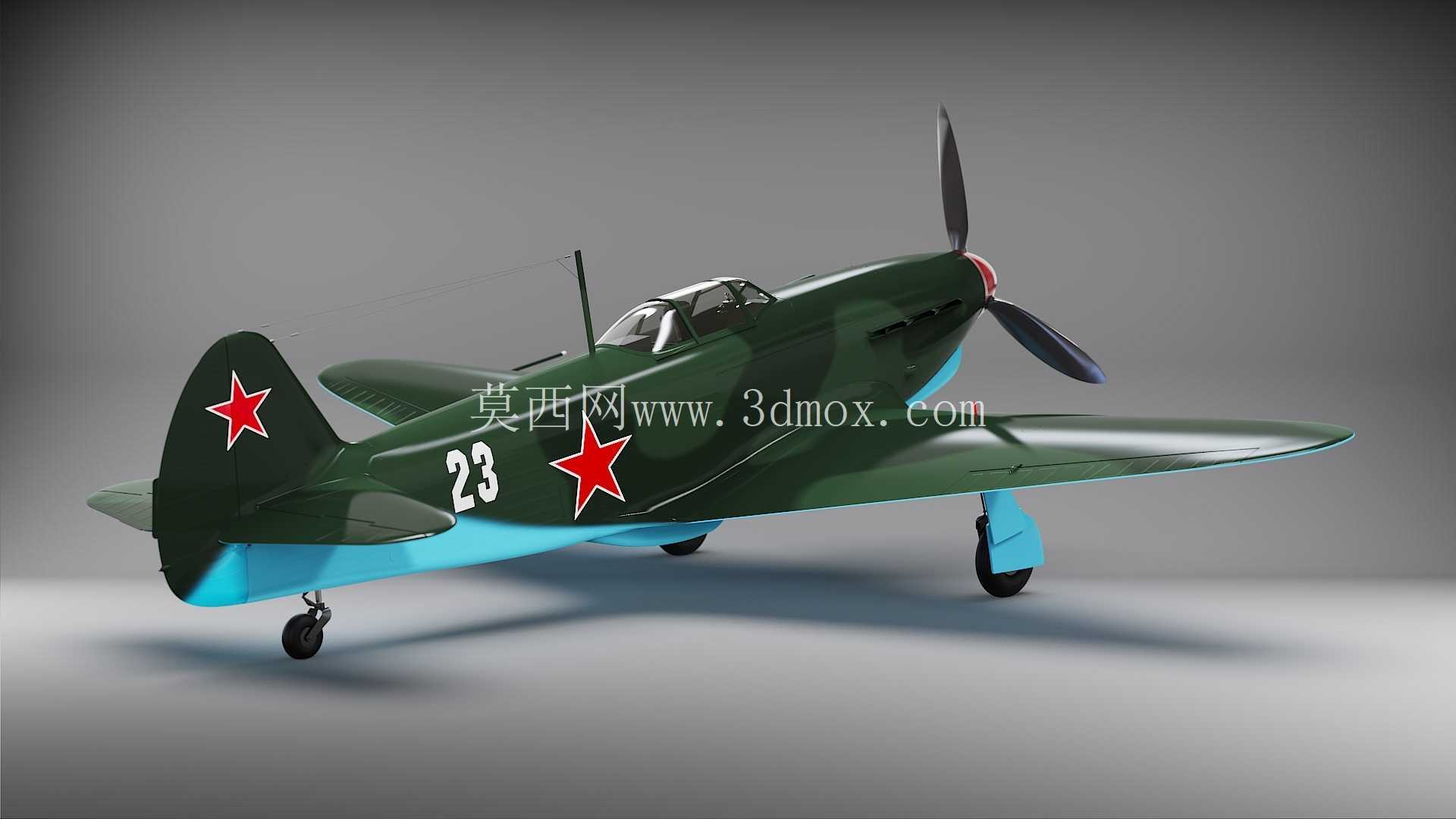

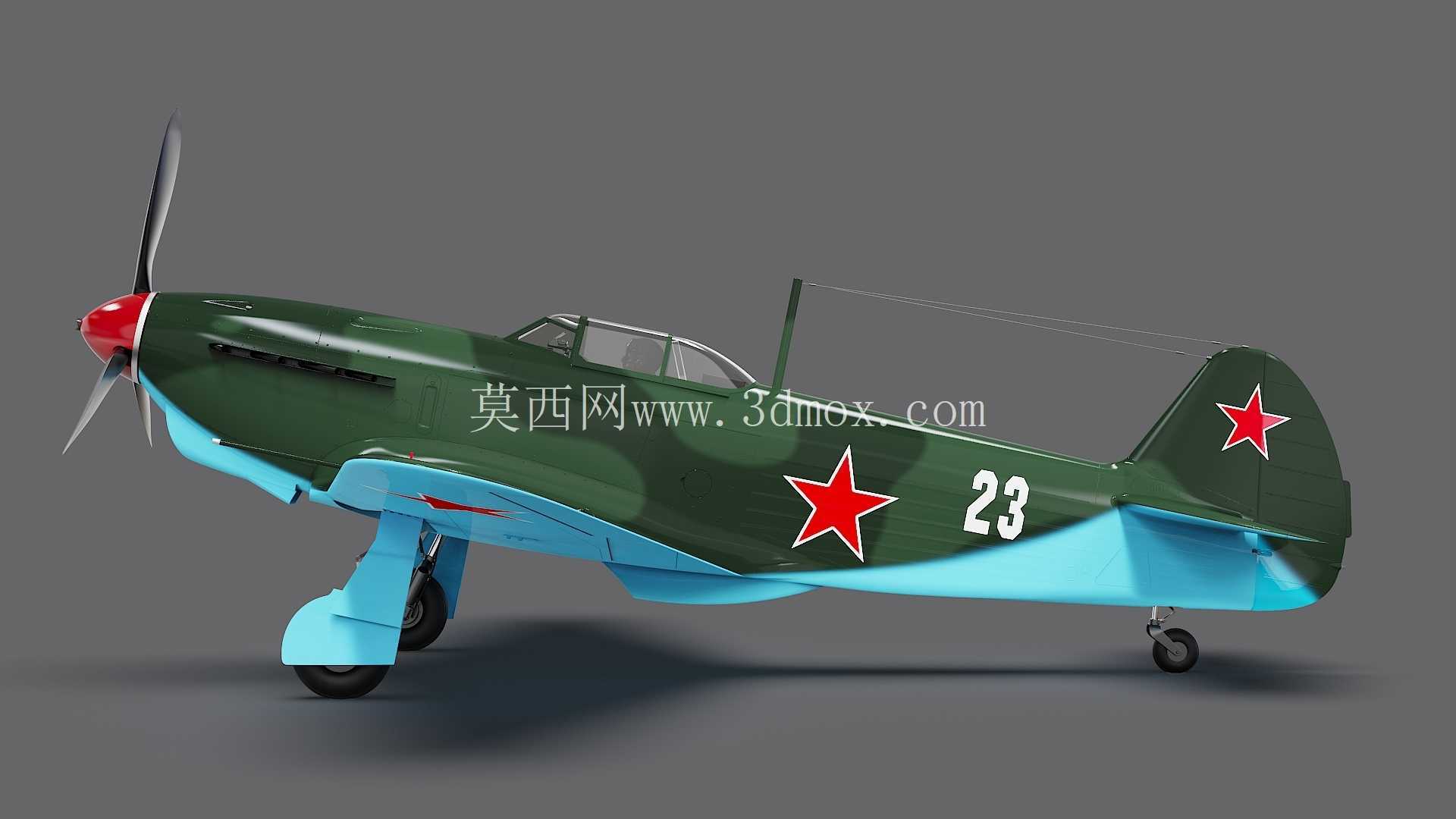

雅克1b螺旋桨战机等比例复刻三维结构

本次呈现的是YAK-1b螺旋桨战斗机的等比例三维结构，建模过程中完全还原实机的气动布局与结构细节，可直接用于航空科普教具开发、航模改装设计、影视道具预演以及航空史研究的数字化存档工作。从实际应用场景来看，这类活塞式螺旋桨战机的三维结构，一方面可以作为初级航校进行航空史教学的具象化演示载体，帮助学员理解早期单发螺旋桨战机的气动设计逻辑，另一方面也能为复古航空赛事的复刻机改装提供结构参考，避免实机测绘的高额成本与测绘误差。

从功能特性来看，该机型作为二战时期的前线歼击机，核心功能是承担低空制空作战、近距对地支援任务，建模时完整保留了机头星形活塞发动机的安装舱结构、三叶螺旋桨的桨距调节机构轮廓、下单翼的翼型曲面、后三点式起落架的收放舱空间，以及垂尾、平尾的操纵面铰接结构。机身截面为符合早期高速活塞机设计的椭圆截面，在保证结构强度的同时尽可能降低飞行阻力，机头的整流罩与桨毂的衔接处做了顺滑过渡处理，避免飞行过程中产生不必要的紊流影响发动机散热效率。

设计思路上，建模全程遵循实机的结构装配逻辑，先搭建机身的主承力框梁骨架，再依次叠加蒙皮曲面、翼面结构、起落架系统、座舱盖框架、尾翼操纵面，最后还原机身表面的标识与气动修整细节。其中机翼采用的是下单翼布局，安装位置与机身承力框直接连接，能够将机翼承受的升力直接传递到机身主结构，避免额外的结构补强带来的重量增加；后三点式起落架的主起落架安装在翼根位置，收放时可完全收入翼根与机身衔接的舱段内，尾轮安装在机身尾部承力结构上，带有转向联动结构，可配合地面滑行时的方向操纵。

外形尺寸与安装边界方面，模型严格按照1:10的缩放比例还原实机尺寸，机身长度、翼展、垂尾高度的比例完全匹配实机测绘数据，各部件之间的安装间隙严格控制在实机的公差范围内：螺旋桨旋转平面与机头整流罩的间隙满足桨叶变形后的安全距离要求，不会出现桨叶碰擦整流罩的问题；起落架收放路径上无结构干涉，收放作动筒的安装位置预留了足够的运动空间；座舱盖的滑动开启路径与机身蒙皮完全贴合，滑动过程中无卡滞点；机翼与机身的对接面完全贴合，连接孔位的位置与主承力框的加强筋位置对应，能够保证装配后的结构强度。

在细节处理上，模型还原了机身表面的散热口开口位置、排气管的伸出角度、座舱风挡的倾斜角度，以及尾翼上的气动补偿面结构，这些细节不仅是外观还原的需要，更能帮助使用者理解早期螺旋桨战机在散热、操纵效率、视野设计上的工程取舍——比如机头上方的散热开口位置，是经过多次风洞测试确定的，既能保证发动机气缸的散热效率，又不会因为开口过大增加过多飞行阻力；风挡的倾斜角度兼顾了前方视野与高速飞行时的风阻，同时避免了阳光直射产生的反光影响飞行员瞄准。对于航模改装使用者而言，该模型的内部舱室预留了足够的动力系统、舵机、电池的安装空间，不需要对原有结构做大规模修改就能完成动力适配；对于科普展示场景，模型的结构分件完全符合3D打印的拆件逻辑，可直接拆分打印后进行拼装，不需要额外做结构调整。
