复古飞翼布局航模结构设计方案

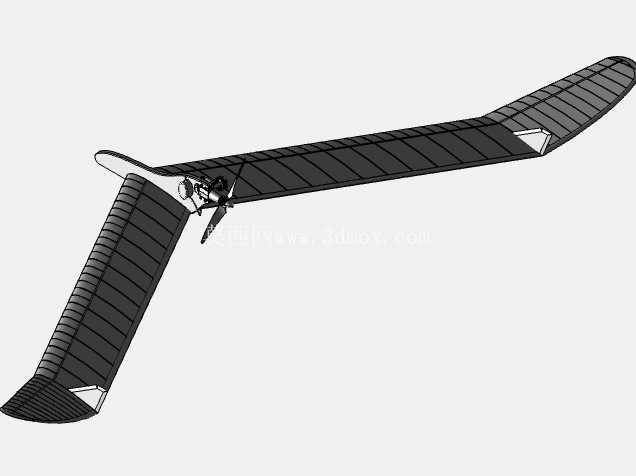

该飞翼布局航模的整体结构完全围绕无尾飞翼的气动特性展开设计，取消了常规固定翼的水平尾翼与垂直尾翼结构，将操控舵面完全集成在机翼后缘区域，大幅降低了整机的结构重量与飞行阻力。从实际应用场景来看，这类飞翼航模多用于航空模型爱好者的户外飞行体验、航模赛事的特技飞行项目，也可作为小型飞翼布局飞行器的气动验证缩比模型，为同布局的小型无人机研发提供基础气动数据参考。

在功能特性设计上，整机采用翼身融合的一体化构型，机翼前缘后掠角度经过多轮气动迭代调整，能够在低速飞行状态下维持足够的升阻比，同时兼顾大迎角飞行时的姿态稳定性，避免无尾布局常见的荷兰滚、俯仰发散等操控问题。动力单元布置在机翼中部偏上的位置，采用前置拉进式的动力布局，螺旋桨旋转产生的滑流能够直接扫过机翼中段的上翼面，进一步提升低速飞行时的升力系数，同时动力单元的安装座与机翼内部的承力纵梁直接连接，能够抵消发动机运转产生的振动，避免飞行过程中出现结构共振。

设计过程中首先明确了飞翼的重心边界，将整机重心严格控制在平均气动弦长的28%-32%区间内，这一区间是无尾飞翼布局的静稳定裕度最优范围，既不会因为重心过于靠前导致俯仰操控力矩不足，也不会因为重心靠后导致飞行姿态发散。机翼的翼型选择了低速高升力的平凸翼型，翼尖部分设置了小尺寸的翼梢小翼，既能够阻挡翼尖涡流的下洗影响提升升阻比，也能替代部分垂直尾翼的航向稳定作用，降低无尾布局的航向操控难度。机翼内部设置了贯通式的承力主梁，采用层板加碳纤维棒的复合加强结构，主梁沿机翼展向布置，从左侧翼尖一直延伸到右侧翼尖，能够承受飞行过程中的机翼弯矩与扭矩，机翼后缘的舵面通过合页与机翼主体连接，舵机内嵌安装在机翼后缘的舱室内，操控连杆直接连接舵机摇臂与舵面摇臂，减少传动间隙提升操控精度。

外形尺寸与安装边界方面，整机展长控制在1.2米级别的常规航模尺寸，弦长从翼根到翼尖逐步收窄，翼根最大弦长约320毫米，翼尖弦长约120毫米，整机空载重量控制在800克以内，配套的动力电池、接收机等电子设备全部布置在机翼中部的设备舱内，设备舱的安装位置刚好处于整机重心区间内，可通过调整电池的前后位置微调整机重心，无需额外增加配重。机翼下方设置了一体化的滑橇式起落结构，无需额外安装轮式起落架，能够适应草地、平整土路等多种户外起降场地，滑橇的突出高度控制在35毫米以内，既能够在降落时缓冲冲击，也不会因为突出高度过大增加额外的飞行阻力。机身表面的涂装采用高对比度的红、绿配色方案，能够在高空飞行时提升目视辨识度，避免航模飞手在远距离操控时丢失飞行姿态参考。机翼前缘做了圆弧过渡处理，没有尖锐的棱角结构，既能够降低飞行时的诱导阻力，也能避免搬运、飞行过程中尖锐结构造成的磕碰损伤。整机的所有连接部位都做了快拆设计，机翼外段可通过快插卡扣与中段主梁连接，拆解后能够放入普通的航模收纳包中，方便户外携带运输。
