工业级同轴八旋翼多轴无人机结构设计

　　这款同轴八旋翼飞行平台采用X8动力配置，单臂上下叠装双电机与螺旋桨，在不扩大机架整体对角线尺寸的前提下，将动力冗余与负载能力提升近一倍，主要面向工业级重载作业场景设计，可适配电力架线、测绘航测、应急物资投送、农林植保等需要大载荷长航时的作业需求。机架主体采用碳纤维板材与碳管组合的模块化架构，机臂与中心舱采用快拆结构设计，现场作业时无需额外工具即可完成机臂拆装，大幅缩小运输收纳体积，中心舱顶部预留标准化设备安装位，可根据任务需求快速更换航测相机、抛投机构、植保喷洒系统等不同任务载荷，安装孔位采用通用间距设计，兼容市面多数工业级任务载荷的安装尺寸。

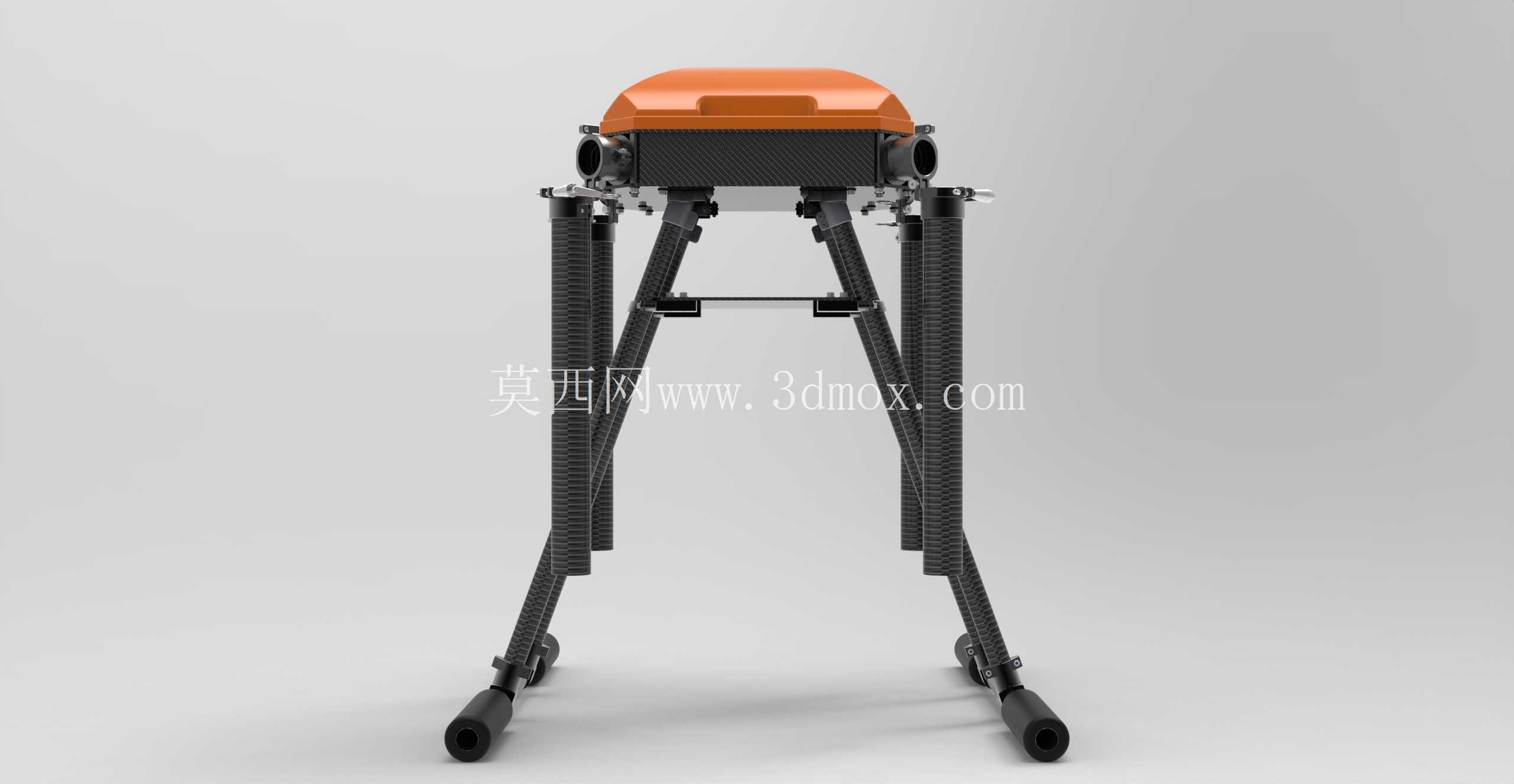

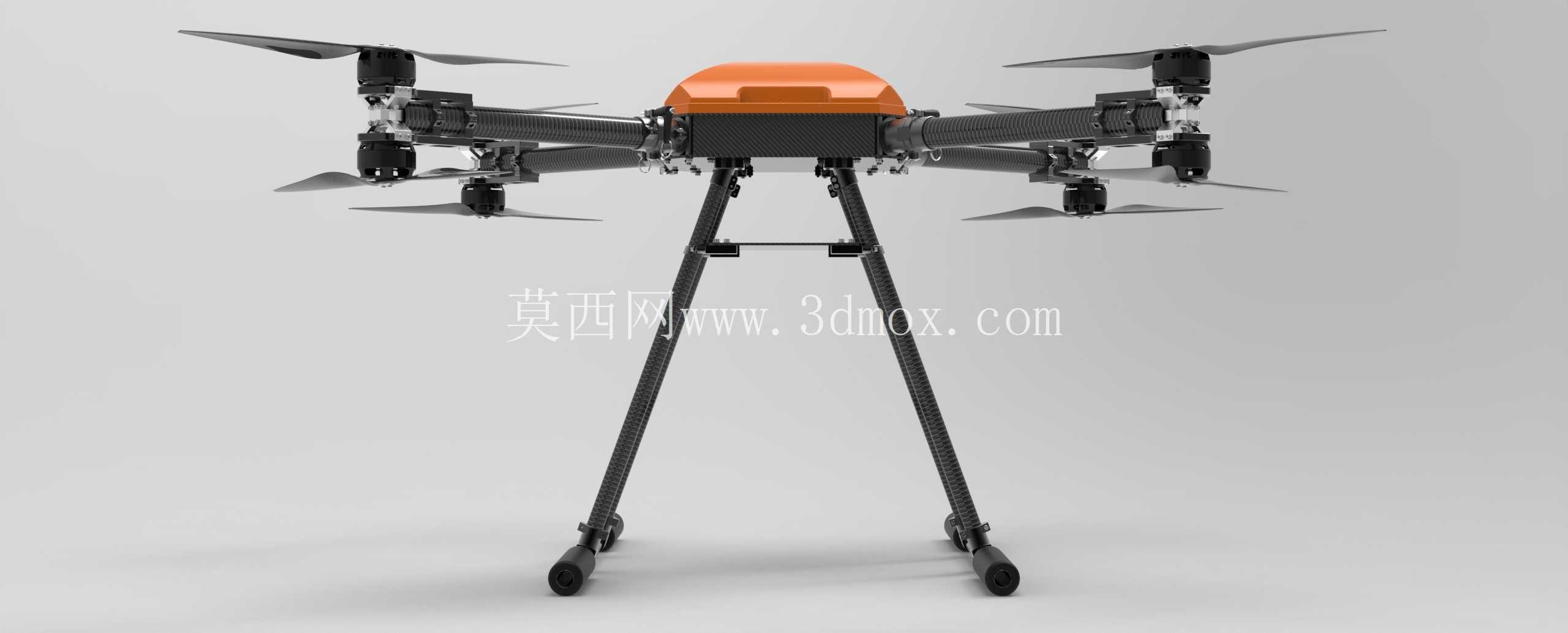

　　起落架采用高刚性碳纤维管搭配防滑脚垫的结构，支腿向外倾斜布置，既保证降落时的支撑稳定性，避免侧翻风险，又为中心舱下方挂载的任务载荷留出足够离地间隙，防止起降过程中载荷磕碰地面。动力布局上，同轴双桨的设计让单个机臂可同时输出正反扭矩，当单组电机或电调出现故障时，同臂另一组动力仍可维持基础扭矩输出，大幅提升飞行过程中的安全冗余，避免单动力失效导致的坠机风险。从载荷传递路径来看，电机安装座直接与中心碳板框架刚性连接，机臂受力可直接传递至中心承力结构，减少中间转接部件带来的形变与振动传递，有效降低飞行过程中的机臂震颤，提升飞行稳定性与载荷拍摄精度。

　　中心舱内部采用分层布局设计，上层布置飞控、GPS等导航传感设备，远离动力层的电磁干扰，下层预留电池安装舱与电调安装位，电池采用快拆卡扣固定，可快速更换电池提升作业效率，舱体侧面预留可开启的检修口，日常维护时无需拆解整个机架即可完成线路检查与部件更换。结构设计阶段充分考虑了动平衡与振动抑制需求，电机安装座与机臂连接处设置减震缓冲结构，减少电机高频振动向中心舱传递，避免振动影响飞控传感器与任务载荷的工作精度。机架整体重心经过严格配平设计，电池、载荷的安装位置均处于整机重心轴线上，飞行过程中无需额外调整动力分配即可维持平稳姿态，降低飞控运算负荷，提升续航表现。

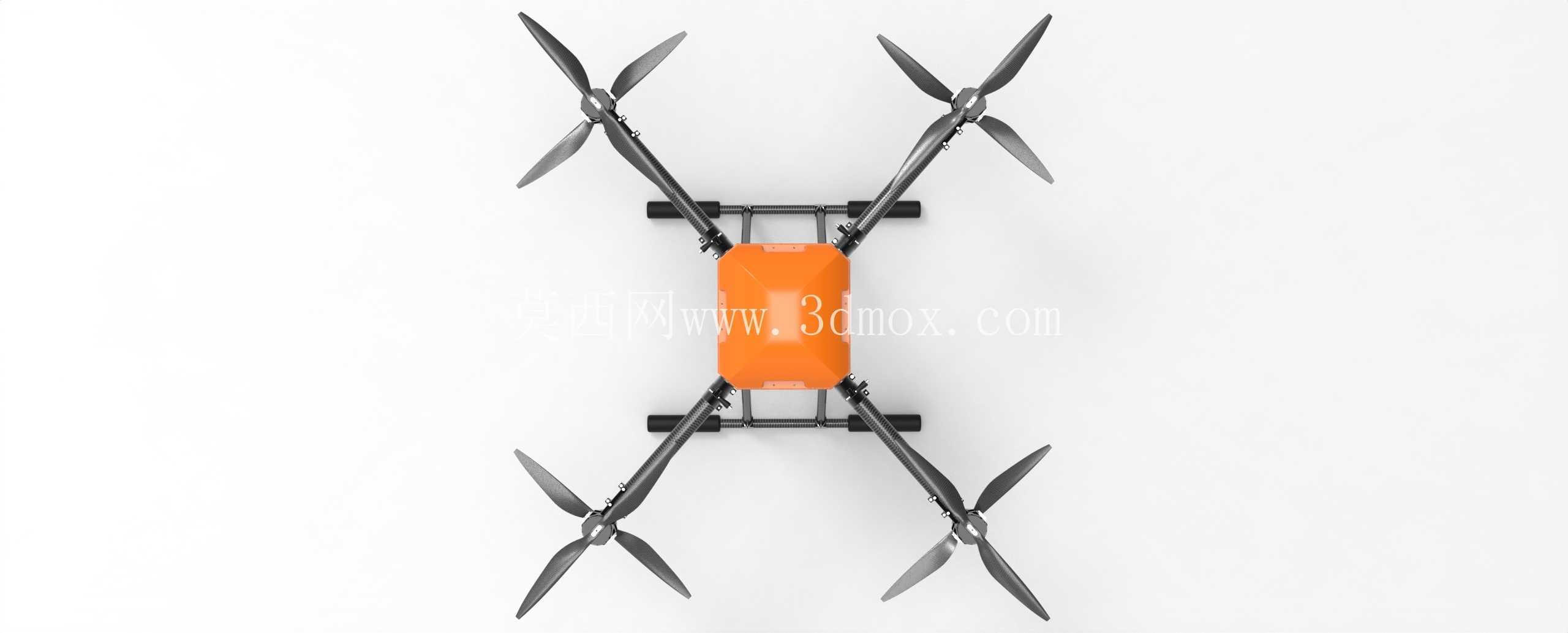

　　机臂采用等直径碳纤维圆管，兼顾刚性与重量控制，臂长经过优化设计，既保证上下螺旋桨之间有足够的气流间距，减少上下桨之间的气流干扰，提升动力效率，又避免机臂过长导致的刚性下降问题。中心舱外壳采用轻量化工程材质制作，上盖为醒目的橙色设计，提升空中飞行时的可视性，便于地面操作人员观察飞行姿态，外壳接缝处做了密封处理，可应对小雨天气下的作业需求，提升设备环境适应能力。起落架支腿的高度经过多轮迭代验证，既保证下方载荷有足够的安装与作业空间，又避免起落架过高导致整机重心上移影响降落稳定性，脚垫采用耐磨防滑材质，在硬质地面、草地、轻微不平整地面均可稳定降落。整个平台的结构设计充分考虑了工业场景下的耐用性与维护便捷性，所有易损部件均采用标准化通用件，现场作业出现部件损坏时可快速更换，无需定制特殊配件，大幅降低运维成本与停场时间，适配长时间高频次的工业作业需求。
