紧凑构型固定翼无人机机身结构设计

　　在低空测绘、小范围巡检、应急场景短距投送这类作业场景里，固定翼无人机的机身结构从来不是单纯的承力壳体，而是要把气动效率、载荷承载、运输便携性三个核心需求捏合到一起的核心部件，这套结构的设计逻辑，完全是围绕实际作业中的痛点展开的。很多小型固定翼无人机在实际使用中常遇到几个共性问题：要么翼展过大转场运输需要反复拆装，拆装次数多了对接位置出现间隙影响飞行稳定性；要么为了减重过度削薄结构，挂载小重量任务载荷就出现机翼形变，影响航迹精度；还有的翼型选型只追求高升力，低速起降阶段操控冗余不足，在野外非铺装场地起降容易失稳。这套机身结构在设计初期就把这些实际使用中的问题纳入了约束边界，首先确定的核心尺寸参数完全匹配小型作业级无人机的使用需求：42英寸的规格长度，64英寸翼展，4.5英寸机身宽度，这个尺寸边界刚好能满足单人携带转场的需求，不需要额外定制大型储运箱，常规的车载收纳空间就能放下，机翼和机身的集成式结构设计省去了反复拆装机翼的步骤，到场后只需要完成简单的检查就能起飞，大幅压缩外场作业的准备时间。翼型选型上最终确定采用NACA2412翼型，10英寸弦长的参数设置，是经过多轮工况比对后的结果——这个翼型本身的升力特性稳定，在低速飞行条件下的失速迎角范围更宽，对于作业类无人机来说，意味着起降阶段的操控容错率更高，在山区、林间空地这类净空条件有限的作业区域，能大幅降低起降阶段的操作风险。同时这个翼型的阻力系数在巡航速度区间表现均衡，不会因为追求升力过度增加巡航阻力，能在有限的电池容量下保障足够的作业航程。结构设计的核心逻辑是平衡刚度、载荷能力和气动效率三者的关系，没有走极端减重或者盲目堆强度的路线。

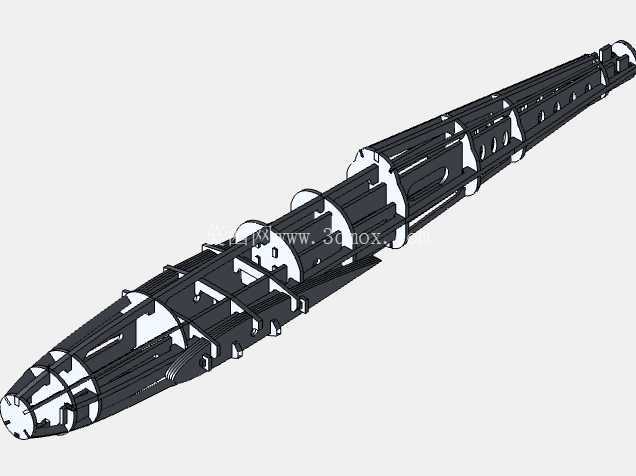

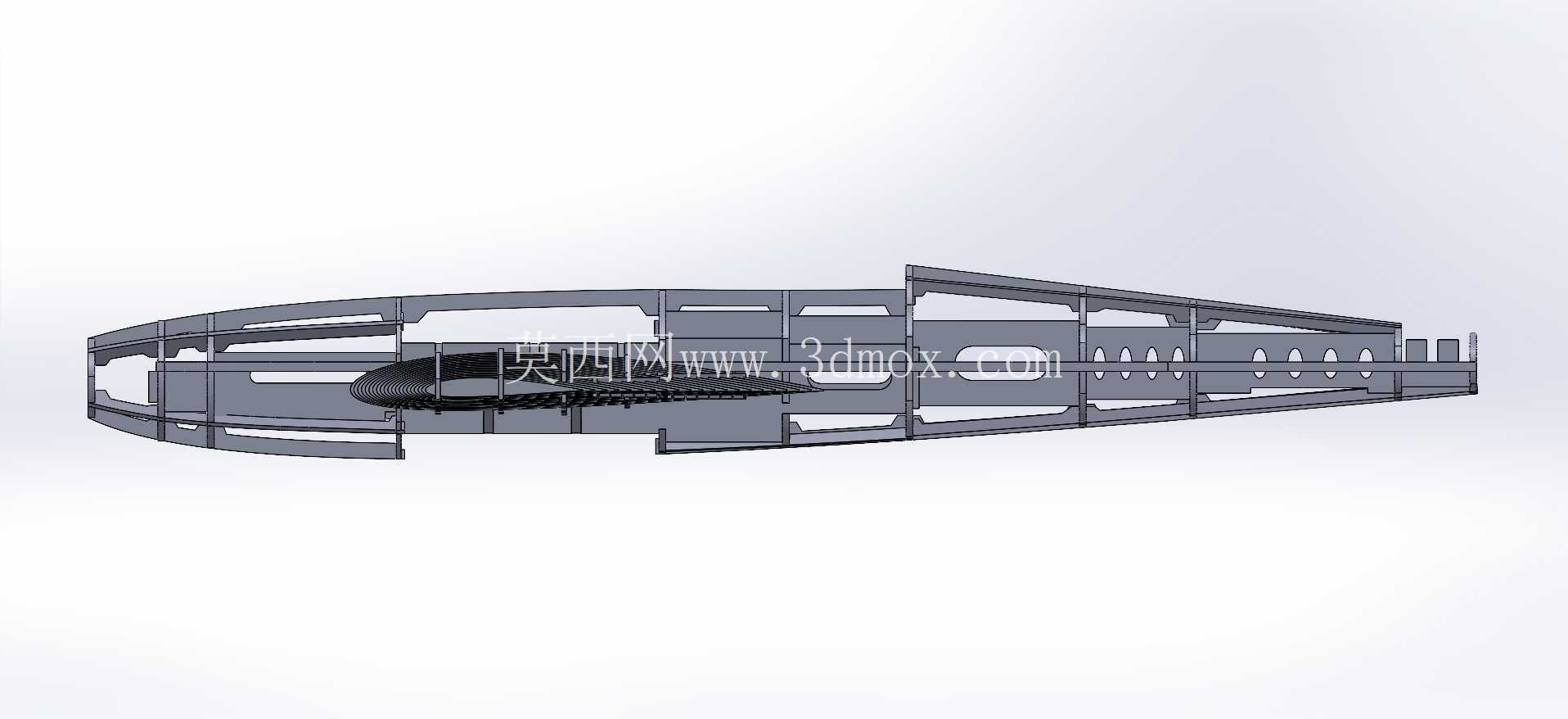

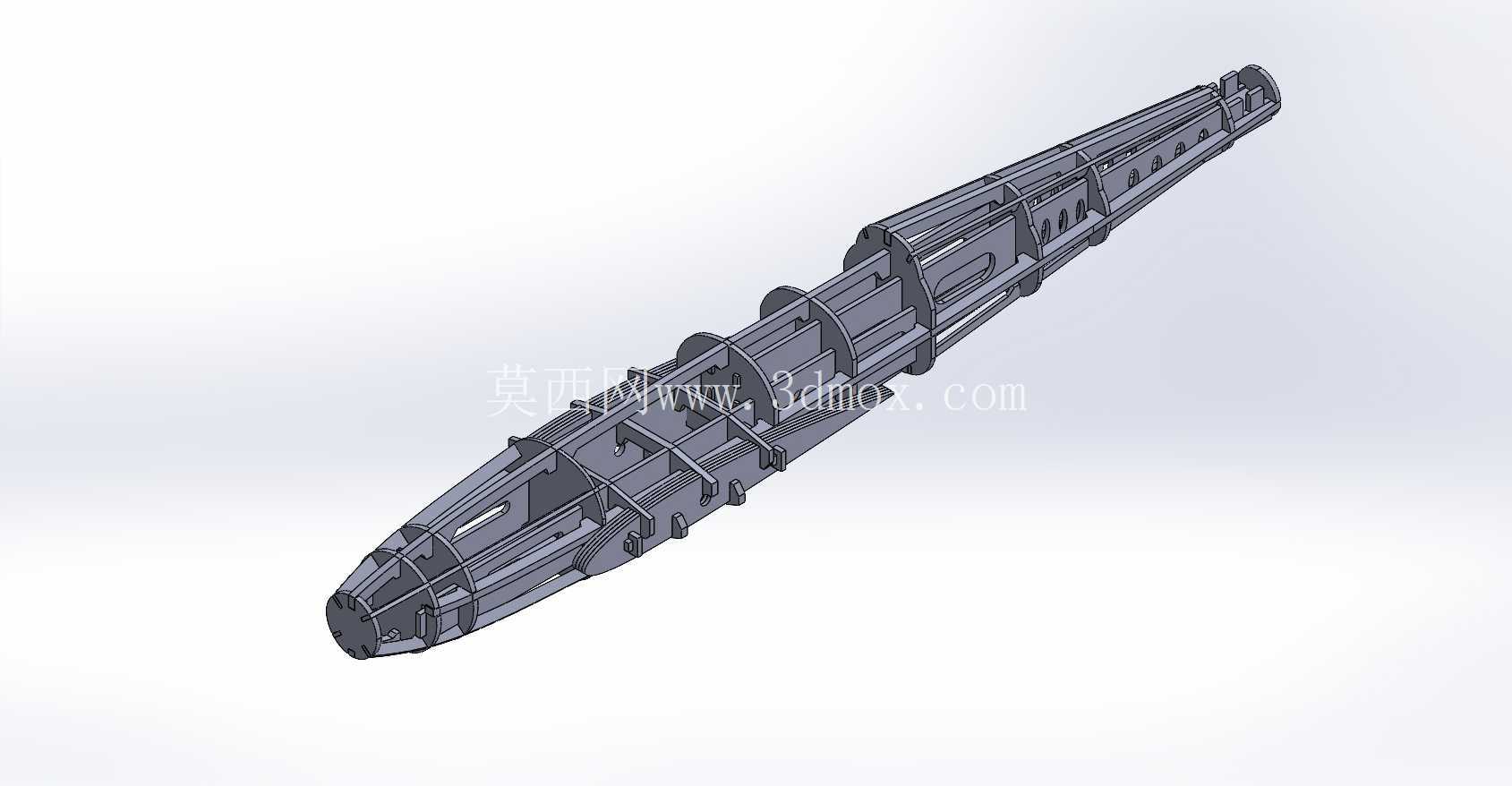

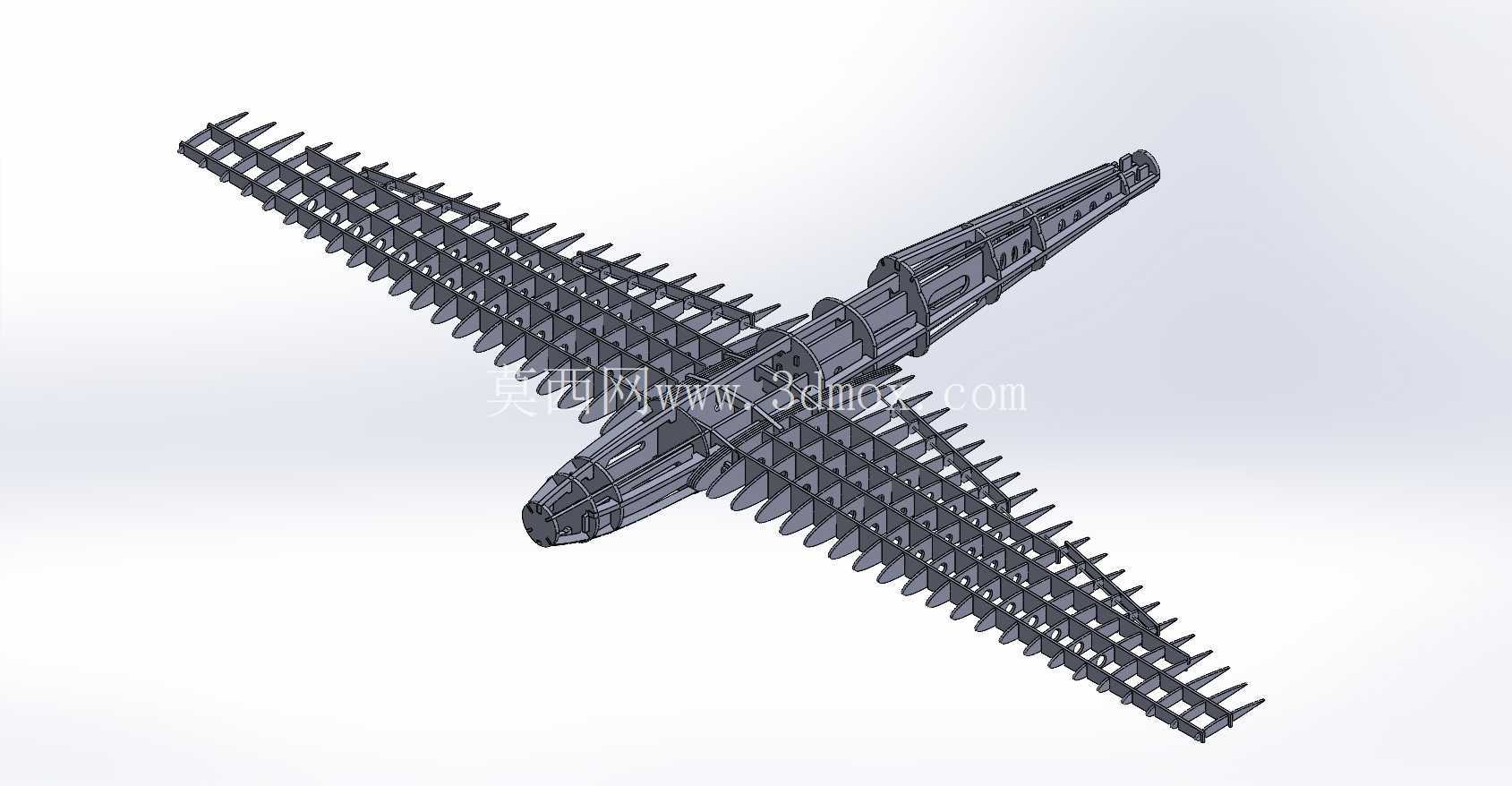

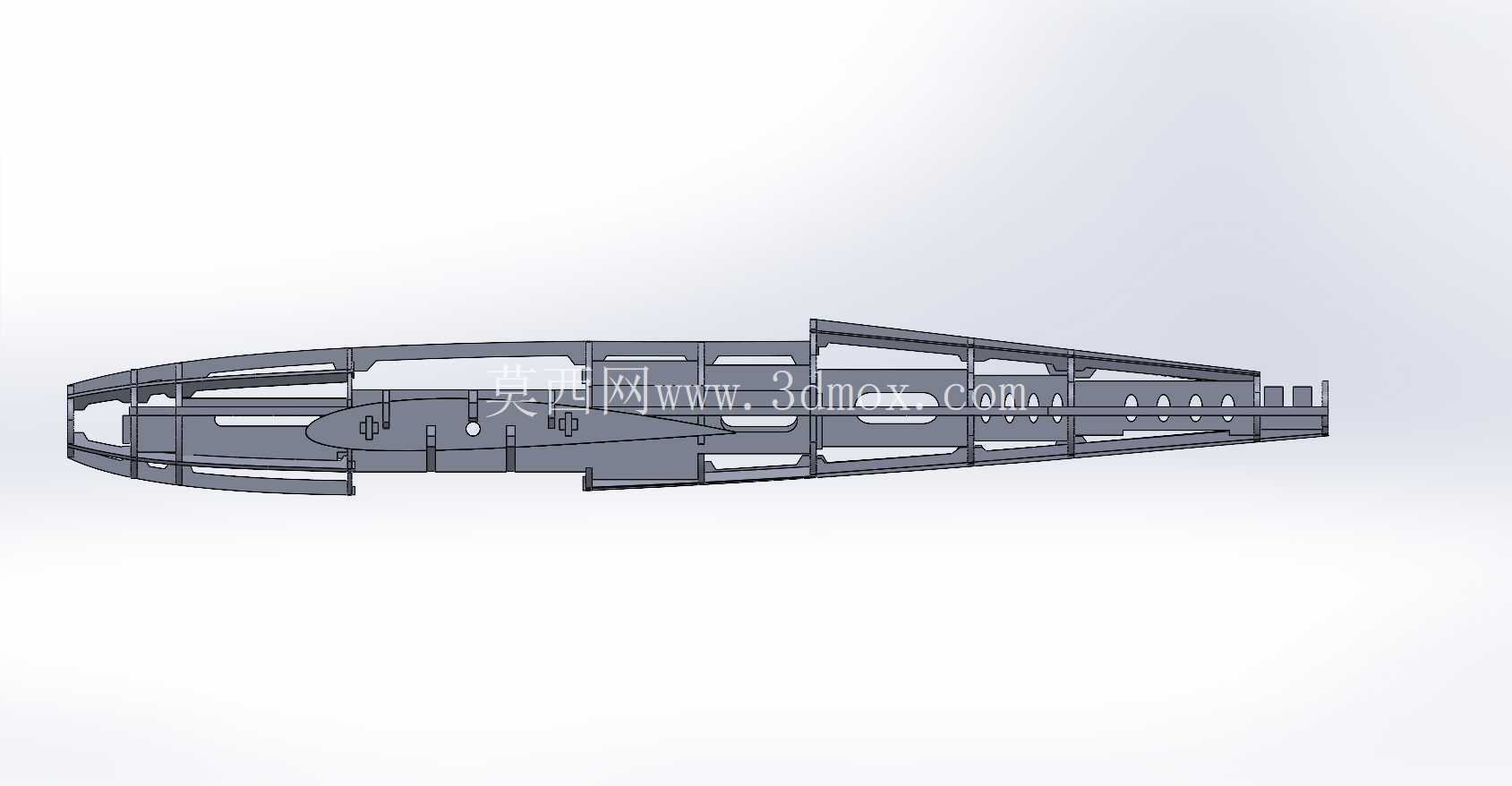

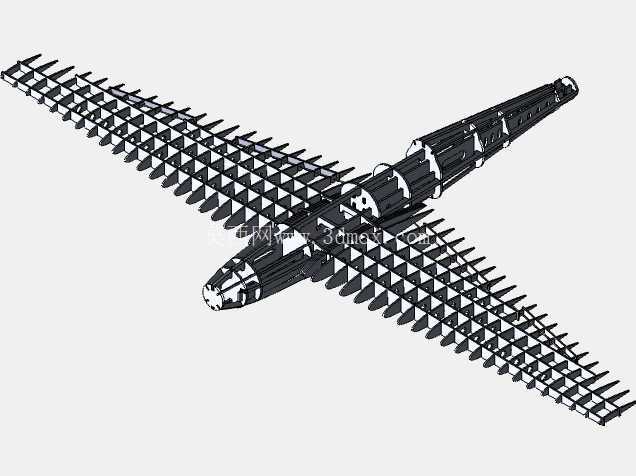

　　机身的承力框架采用分段式集成布局，从机头的任务载荷舱位置开始，主承力筋沿着机身纵轴一直延伸到尾段，机翼部分的承力肋采用等间距排布，每一片翼肋的型面都严格贴合翼型曲线，既保障机翼蒙皮装配后能获得精准的气动外形，又能通过密集的肋结构把机翼飞行中承受的气动升力均匀传递到机身主承力梁上，避免局部应力集中导致的结构形变。针对有效载荷承载做的优化是这套结构的重点，机身中部的载荷舱位置做了局部加强，承力筋的排布密度比前后段更高，能承载任务设备的重量而不会出现机身局部形变，保障飞行过程中任务设备的姿态稳定，不会因为结构振动影响测绘、巡检类设备的采集精度。

　　很多同类型无人机的结构设计会把气动和结构分开处理，往往出现结构满足强度要求但破坏气动外形，或者气动外形流畅但结构强度不足的问题，这套结构在设计阶段就把气动外形约束和结构承力约束放在同一个迭代流程里，每一处承力结构的凸起、每一条筋位的走向，都尽量贴合气动外形的曲面，不会在机身表面产生额外的气动阻力。机翼的几何形状经过多轮调整，除了保障巡航阶段的升阻比，还特意针对低速飞行的稳定性做了优化，机翼的扭转角度经过匹配计算，能让机翼在失速阶段先从翼根位置开始失速，尽可能保留副翼的操控效率，避免飞行中出现突然的姿态失控。

　　紧凑的结构布局除了方便运输，还能减少外场作业中的维护工作量，集成式的结构没有过多的零散对接部件，不会出现因为多次拆装导致的连接件磨损、定位偏差问题，日常作业后的检查只需要关注主承力位置有没有出现裂纹、翼面有没有形变即可，不需要反复校准对接位置的精度。从结构建模的角度来看，这套机身的每一处筋位厚度、每一个承力拐角的圆角都经过应力校核，既不会因为厚度过大增加不必要的结构重量，也不会因为厚度不足导致承力能力不够，在紧凑的尺寸限制下，把结构强度、有效载荷承载能力、气动效率三者做了最优的平衡，完全能满足小型作业类固定翼无人机在各类外场场景下的使用需求，不管是日常的管线巡检、小范围航空测绘，还是应急场景下的小物资投送，这套机身结构都能提供稳定可靠的承载基础，保障飞行过程的姿态稳定和作业任务的顺利完成。
