水火箭竞赛用承压喷管接头结构

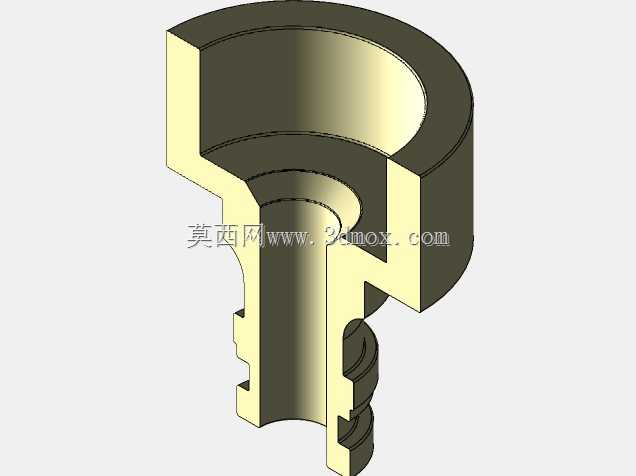

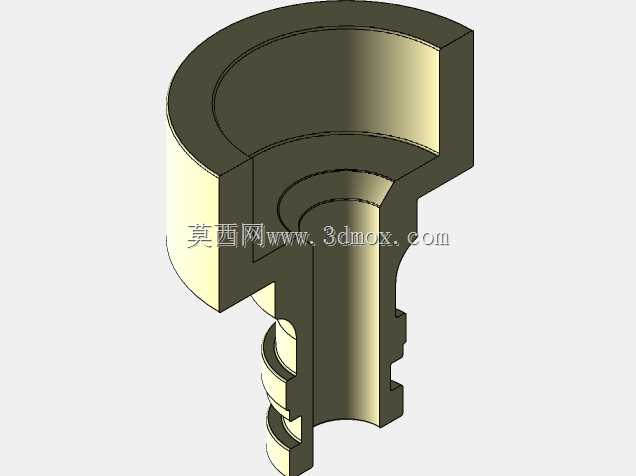

　　该结构件面向水火箭竞赛与气动推进实验场景，核心承担承压储水腔体与喷射流道之间的连接、密封及射流导向功能。实物装配时，上部大直径环形腔体段与储水容器底部对接，环形端面预留密封贴合面，可配合橡胶密封圈实现高压水气混合介质的静密封，下部外螺纹段用于锁紧固定喷管或连接发射基座，侧壁开设的侧向卡位槽则对应发射架的锁止销，完成待发射状态的快速挂载与释放。

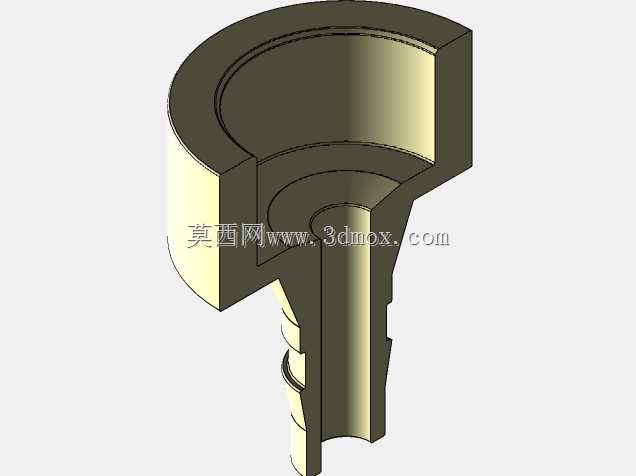

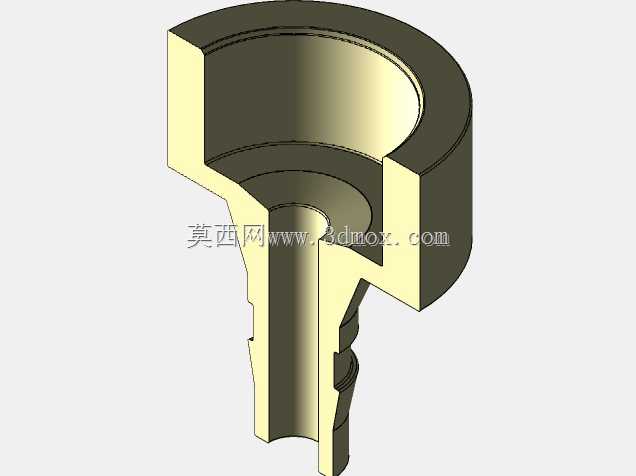

　　从功能实现逻辑来看，喷管内部采用渐缩式流道设计，入口段大口径承接储腔来流，沿轴向逐步收缩至出口小直径段，依据流体节流加速原理，高压水气混合介质流经收缩段时压力能转化为动能，在出口形成高速射流，为箭体提供稳定反推力；流道过渡位置采用圆弧顺滑过渡，避免直角台阶造成的流场涡旋与局部压损，同时降低高速水流对壁面的冲蚀磨损。上部腔体采用半剖式环形厚壁结构，壁厚按低压承压工况设计，径向厚度均匀分布，既保证充压状态下的结构刚度，抑制腔体鼓胀变形导致的密封面错位，又控制整体自重，减少箭体非有效载荷占比。

　　设计过程中优先处理装配边界与干涉问题：上部环形法兰的外径需匹配常用碳酸饮料瓶或定制储水舱的瓶口外径，端面平面度要求控制在密封贴合范围内，防止加压后出现局部渗漏；下部螺纹采用标准管螺纹规格，螺距与牙型角兼顾旋合便利性与密封性能，螺纹末端预留退刀槽，保证装配时喷管可完全顶紧密封面；侧向锁止槽的槽宽与深度匹配通用发射架的锁止销尺寸，槽口做倒角导向，挂载时可快速对位，发射瞬间销体脱出无卡滞。

　　结构受力层面，充压后腔体内壁承受均匀内压，环形段的环向拉应力通过厚壁截面承载，下部螺纹段同时承受轴向拉力与发射瞬间的冲击反力，因此螺纹根部做圆角强化处理，避免应力集中导致的断裂失效；喷管出口段的壁厚兼顾抗冲击与轻量化，落地磕碰时不易发生碎裂变形。流道的收缩比经过竞赛场景适配，兼顾推力大小与作用时长：收缩比过小会导致射流速度不足、推力峰值偏低，过大则会加快储水排空速度，缩短有效推进时长，该结构的流道尺寸平衡了瞬时推力与持续做功时间，适配校园竞赛、科普实验等常规发射场景。

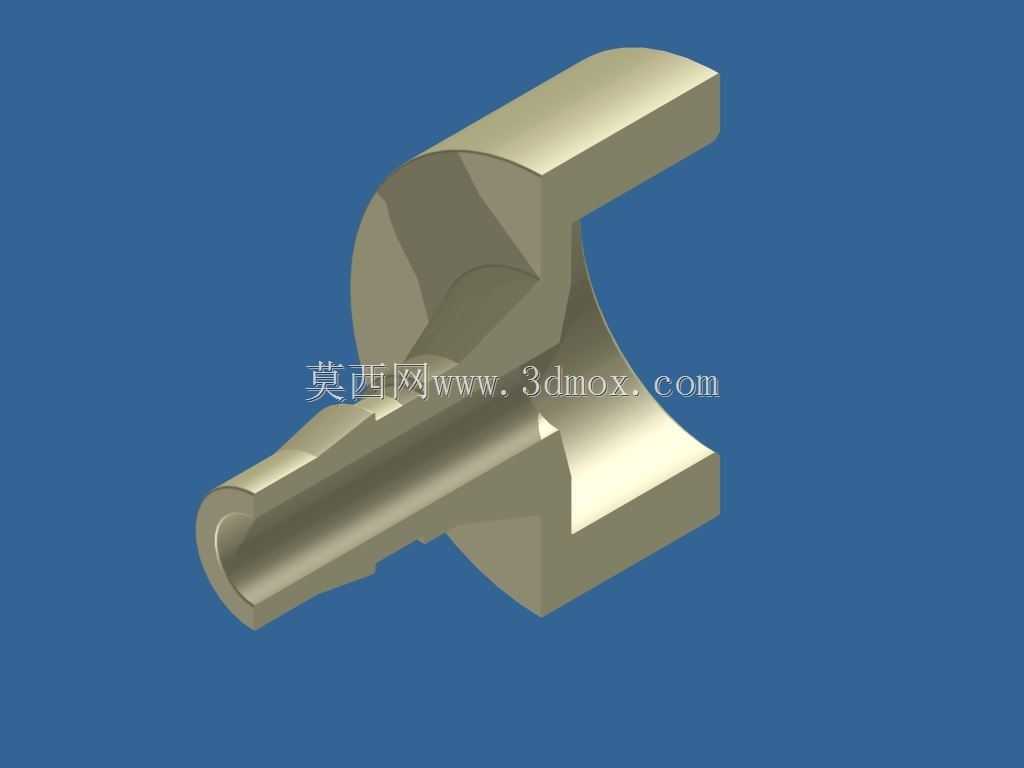

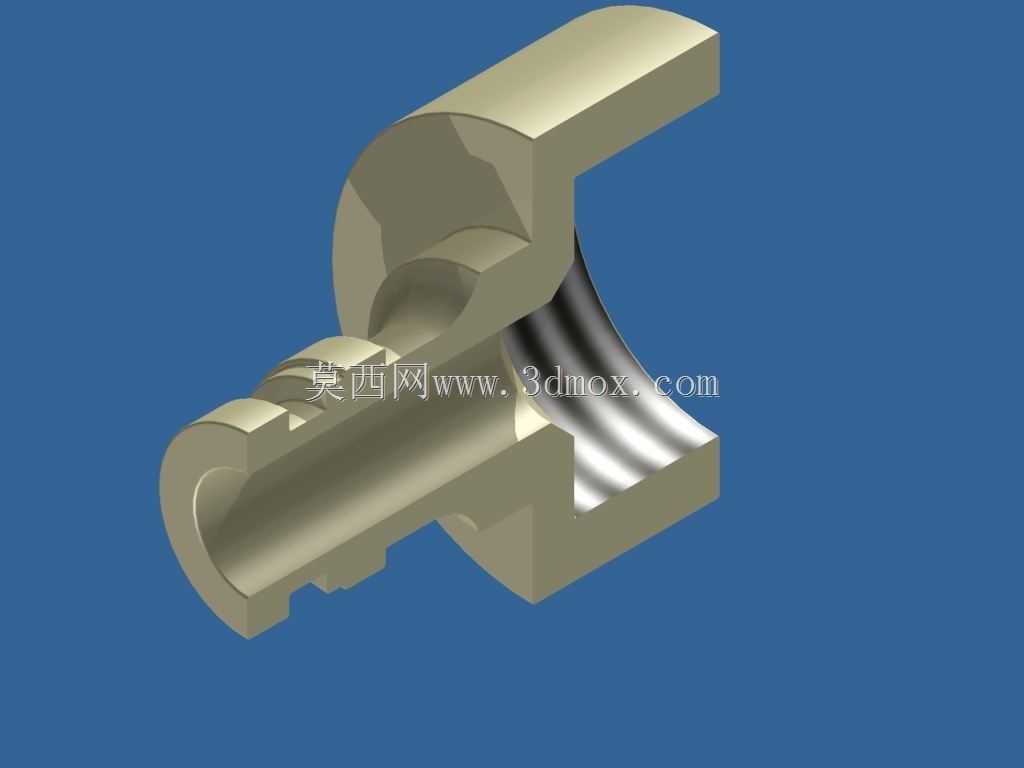

　　建模过程中完整还原了内外壁所有特征，包括密封端面、螺纹牙型、锁止槽、流道过渡曲面等，可直接用于3D打印成型或机加工试制，也可作为流体仿真的几何载体，开展射流速度场、推力曲线的模拟验证；装配验证时可对接标准储水舱与发射架，校核接口互换性与运动间隙，排查锁止、发射全流程的干涉问题。
