FPV穿越机三叶螺旋桨结构设计

在FPV穿越机的整机动力链路里，螺旋桨是直接将电机输出扭矩转化为气动推力的核心执行部件，其气动外形、结构刚度、动平衡表现直接决定了飞行时的推力响应速度、悬停稳定性、机动动作的跟手度以及整机续航表现，不少新手玩家在装机时往往只关注电机KV值、电调电流、电池放电倍率这些电装参数，忽略螺旋桨的结构匹配性，最后装机后出现推力不足、飞行抖动、电机过热甚至射桨炸机的问题，本质上就是没有理清螺旋桨与整机动力系统的匹配逻辑。

这款三叶螺旋桨的设计，首先围绕FPV穿越机常见的花飞、竞速两类核心场景做了气动轮廓的调整，和常见的两叶桨相比，三叶结构在相同桨盘直径下能获得更高的推力载荷系数，在做急转、破S、横滚这类大过载机动动作时，能给机身提供更充足的瞬时拉力，减少动作掉高的问题，同时三叶结构的桨叶载荷分布更均匀，在中小油门悬停时的气动扰动更小，画面果冻效应的控制难度更低，更适配搭载高清图传设备的航拍类FPV机型。

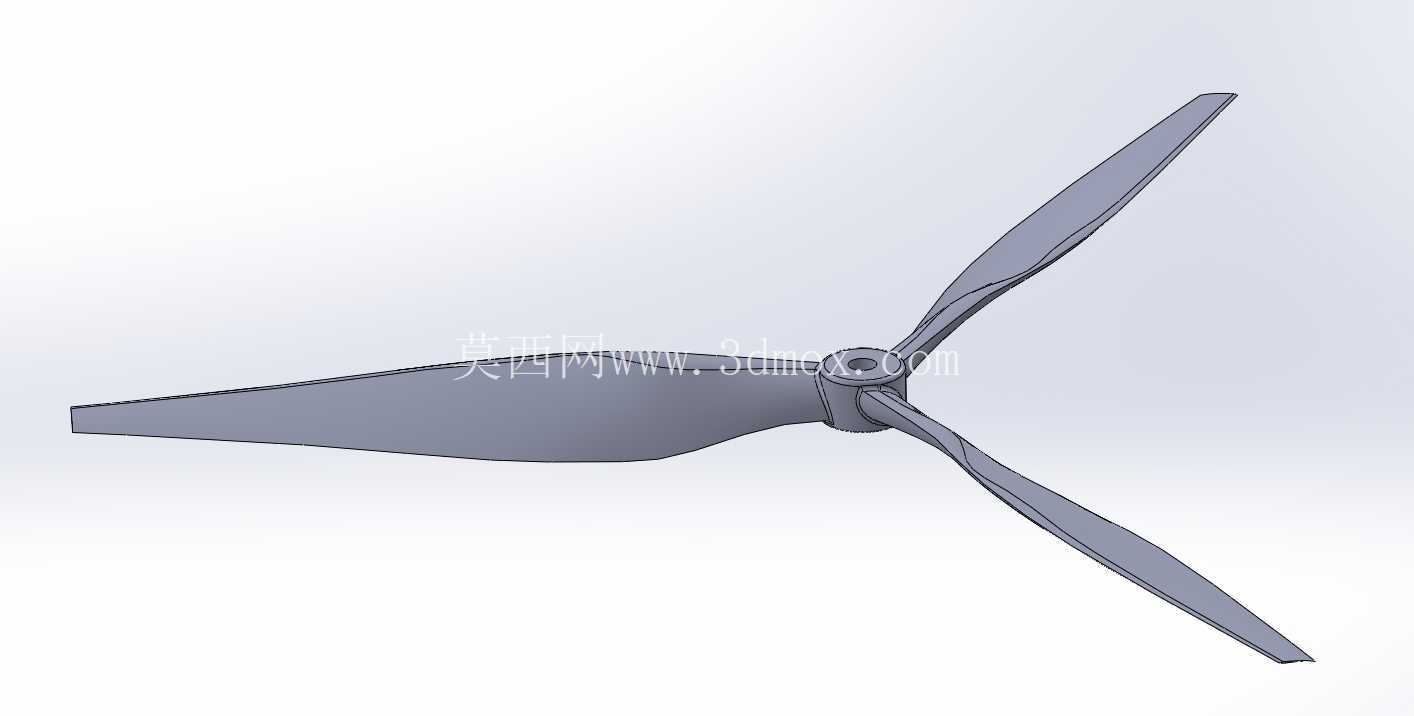

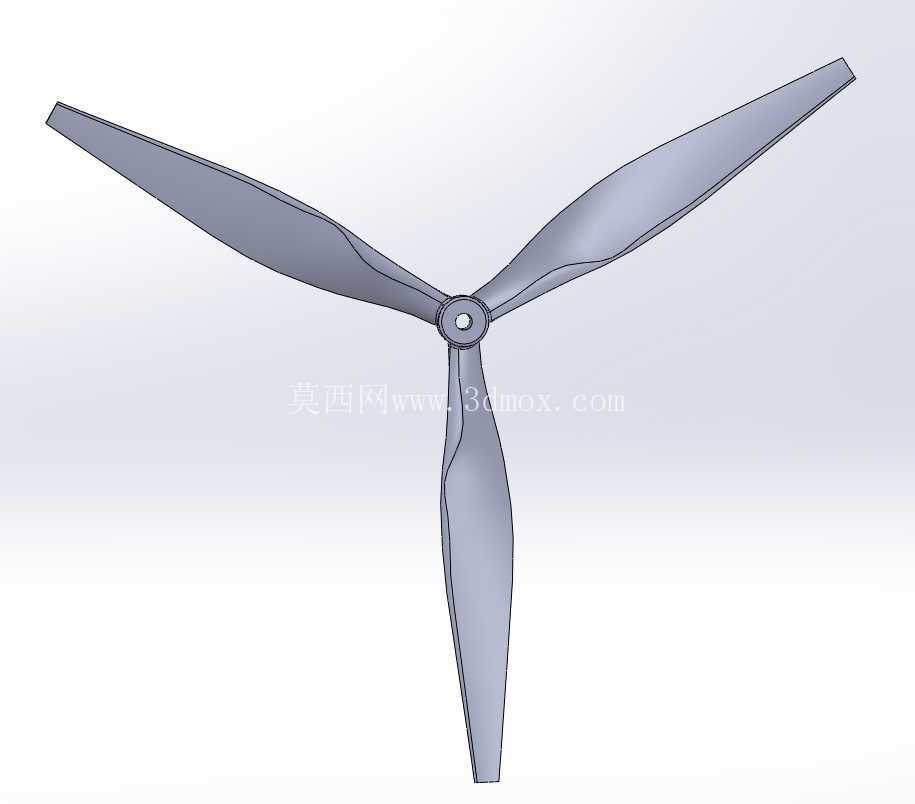

从结构设计细节来看，桨叶的翼型没有采用固定弦长的直板轮廓，而是从根部到叶尖做了渐变的弦长收窄与扭转角调整，根部区域的弦长更宽、扭转角更大，能在低转速下快速建立初始推力，降低电机起步时的负载冲击；靠近叶尖的区域弦长逐步收窄，扭转角同步减小，一方面能降低叶尖的线速度带来的气动阻力，减少高速旋转时的翼尖涡流损耗，另一方面也能降低叶尖的激波噪声，在室内近距飞行时能减少噪音干扰。桨叶的前缘做了微小的钝化处理，不是锋利的直角边，能降低飞行中碰到细小杂物时的桨叶崩边概率，毕竟FPV飞行时难免会擦到树枝、墙面，过于锋利的前缘很容易出现小缺口，直接破坏整支桨的动平衡。

桨毂部分的设计充分考虑了安装适配性，中心的安装孔位匹配市面上主流的穿越机电机输出轴尺寸，孔位周边做了局部加厚处理，避免锁紧桨帽时压力过大导致桨毂开裂，桨叶和桨毂的过渡区域做了大圆弧的平滑过渡，没有直角应力集中点，在大油门急推、急刹的交变载荷下，能有效降低桨根处的应力集中系数，减少高速旋转时桨根断裂的风险。整个桨的外形尺寸控制在适配三寸到五寸机架的通用区间内，安装时不会超出机架的桨盘保护圈边界，也不会和机架的机臂、图传天线、摄像头安装座产生运动干涉，装机时不需要额外打磨调整，只要匹配对应螺距的电机，锁紧桨帽就能完成安装。

从实际使用的工况适配来看，这款桨的结构刚度做了针对性的平衡，没有一味追求高刚性，而是保留了适当的形变余量，在碰到轻微碰撞时，桨叶能产生微小的弹性形变卸掉冲击力，不会直接把冲击力传递到电机轴上导致电机轴弯曲，毕竟FPV飞行中的小碰撞非常频繁，适当的韧性反而能降低炸机后的维修成本。当然在建模过程中也需要明确，这类娱乐向的螺旋桨建模没有经过严格的风洞测试与动平衡校准，实际装机使用前需要做精细的动平衡调整，根据实际的电机KV值、整机起飞重量搭配对应螺距的版本，不能直接套用在大载重的工业级无人机上，毕竟工业级无人机对螺旋桨的疲劳寿命、气动效率、极端工况下的可靠性要求要严苛得多，这类航模级的螺旋桨设计更偏向休闲飞行、花飞练习的场景使用。

在三维建模的过程中，这类曲面零件的建模难点在于桨叶曲面的连续性控制，如果曲面的G2连续性没做好，加工出来的桨叶表面会有微小的凹凸，高速旋转时会产生额外的气动噪声和振动，所以建模时需要先搭建桨叶的各个截面翼型曲线，通过曲率连续的曲面放样生成整体桨叶轮廓，再对桨根过渡区域做曲面倒角优化，最后做整体的壁厚抽壳，保证整个桨叶的壁厚均匀，避免注塑成型时出现缩痕、翘曲的问题，影响最终的动平衡表现。
