在机械加工、焊接装配、压铸工序的工件定位环节,这类螺旋压紧式夹具是车间现场应用频次极高的工装部件,区别于气动、液压夹紧元件需要配套动力源的限制,纯机械结构的螺旋夹具无需外接管线,可独立部署在钻床工作台、焊接工装平台、压铸机旁的工件暂存工位,适配小批量多品种的柔性生产场景,尤其适合没有集中气源供应的小型加工车间使用。

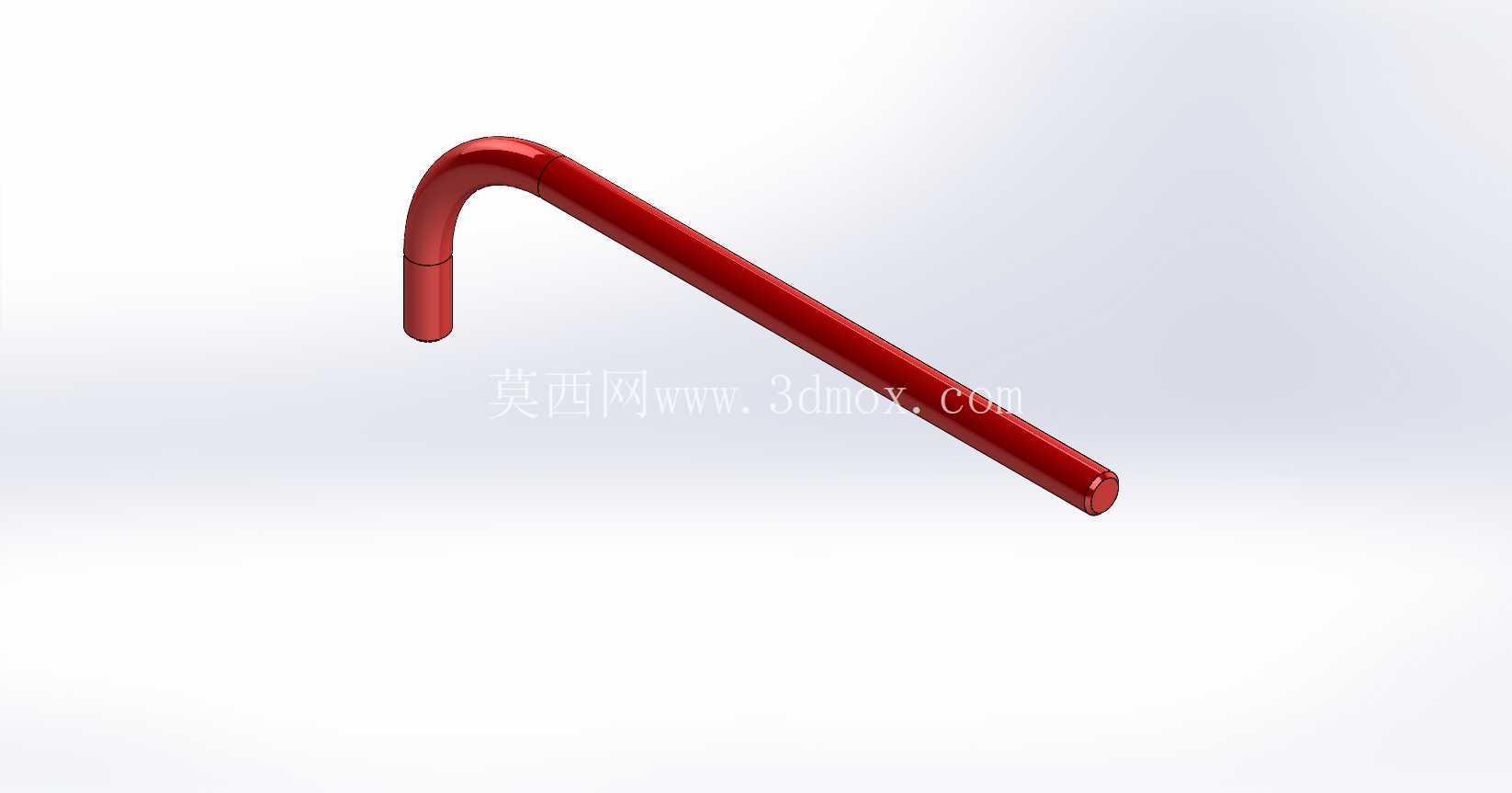

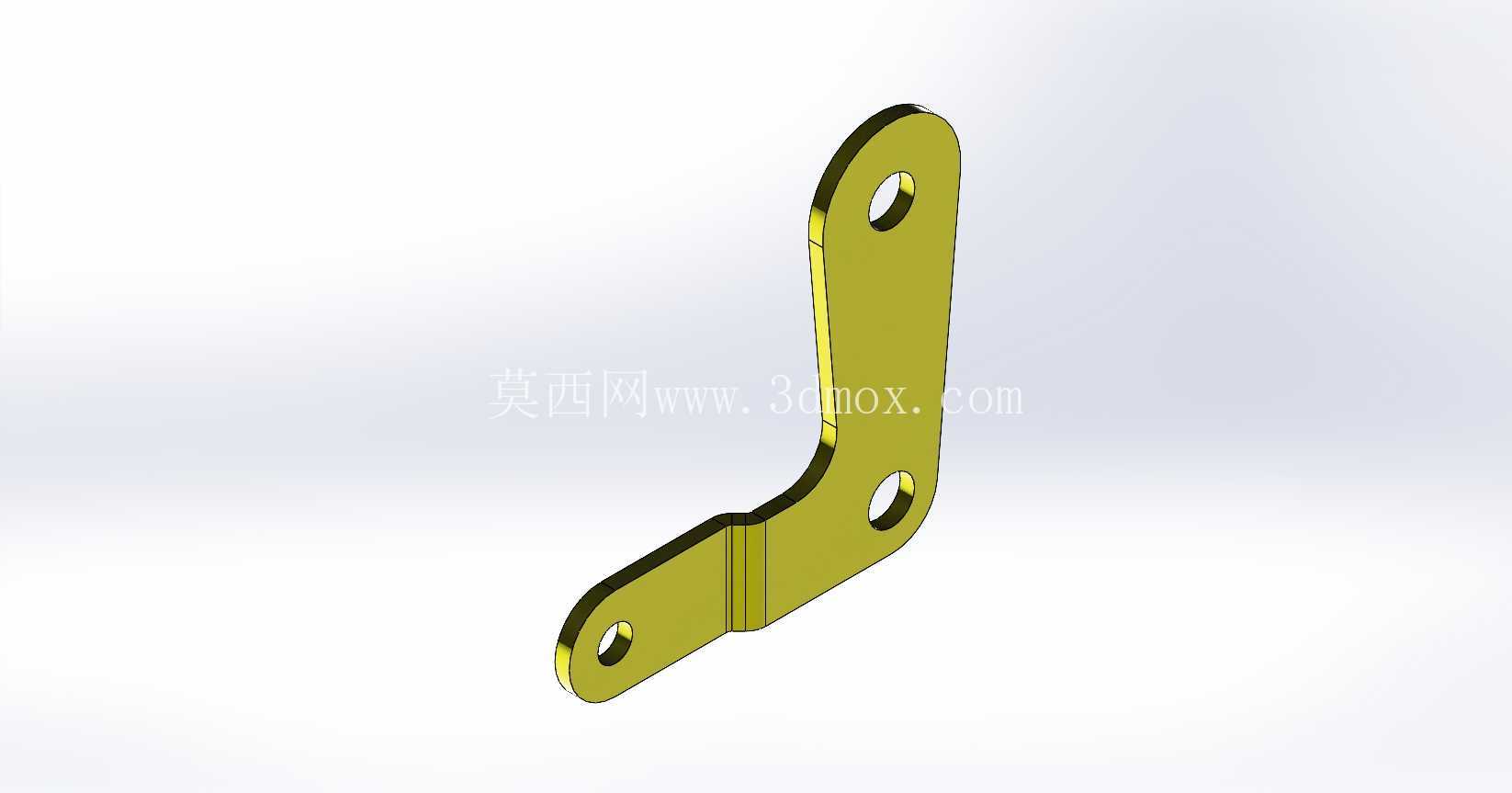

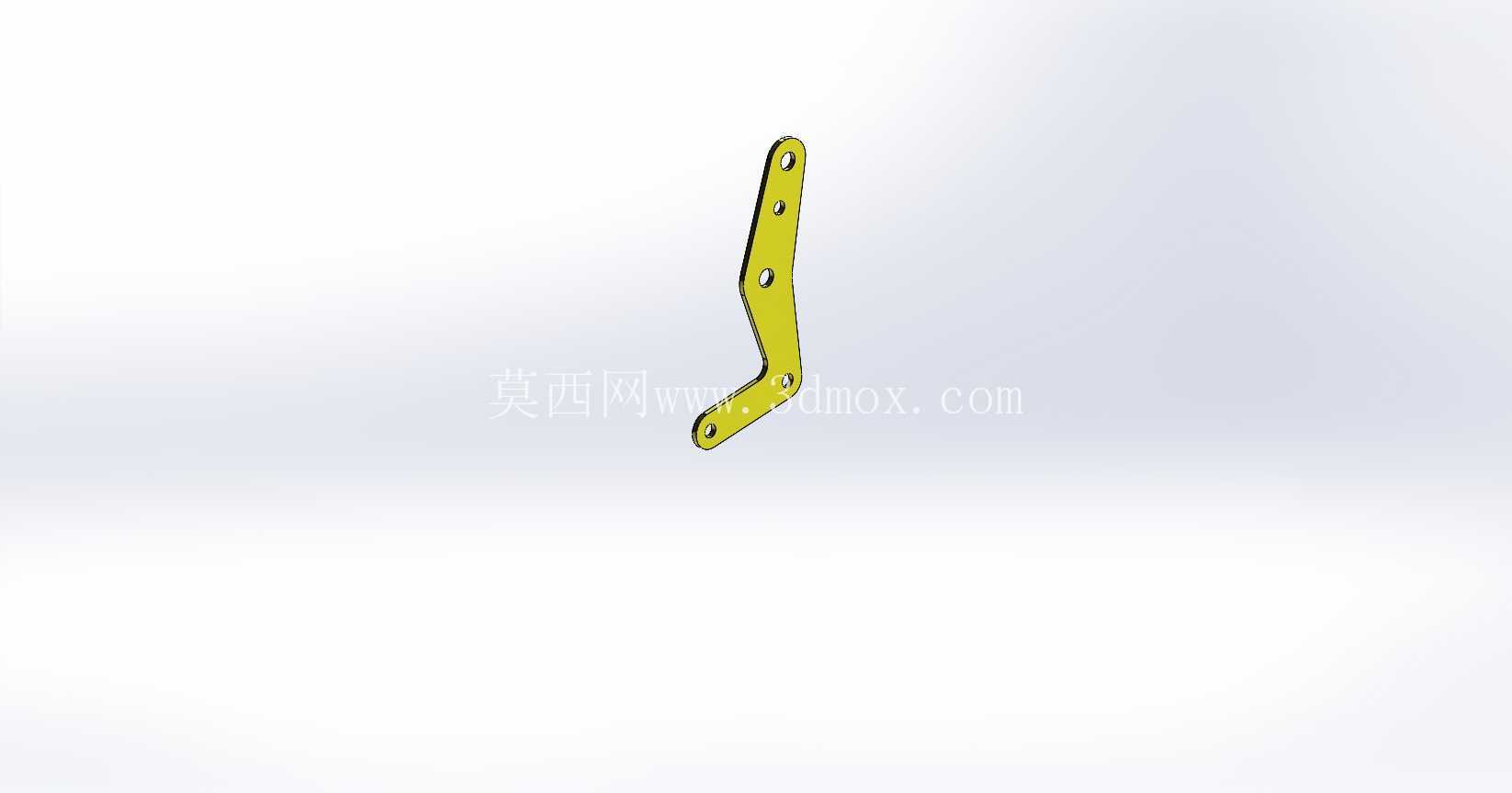

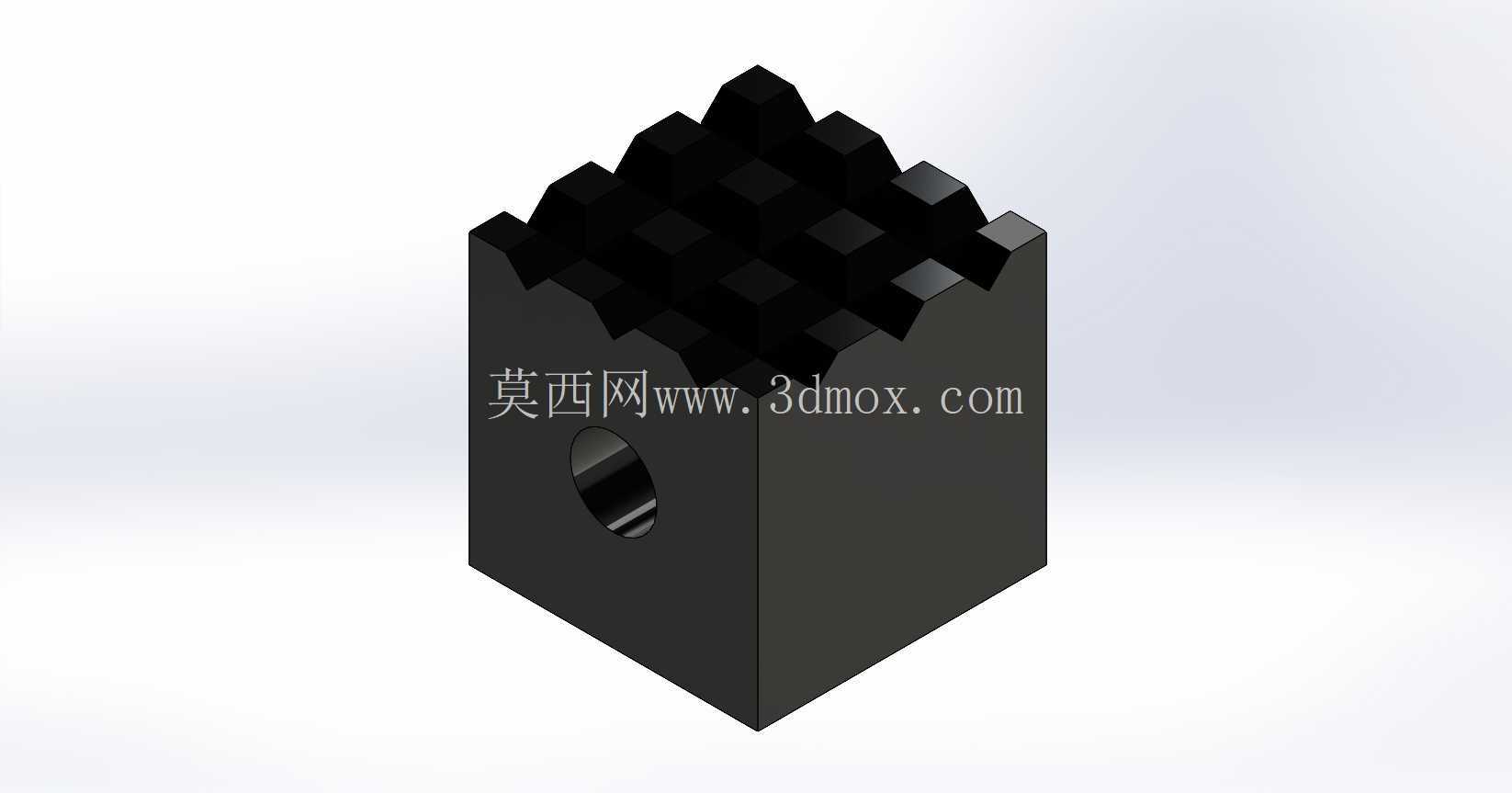

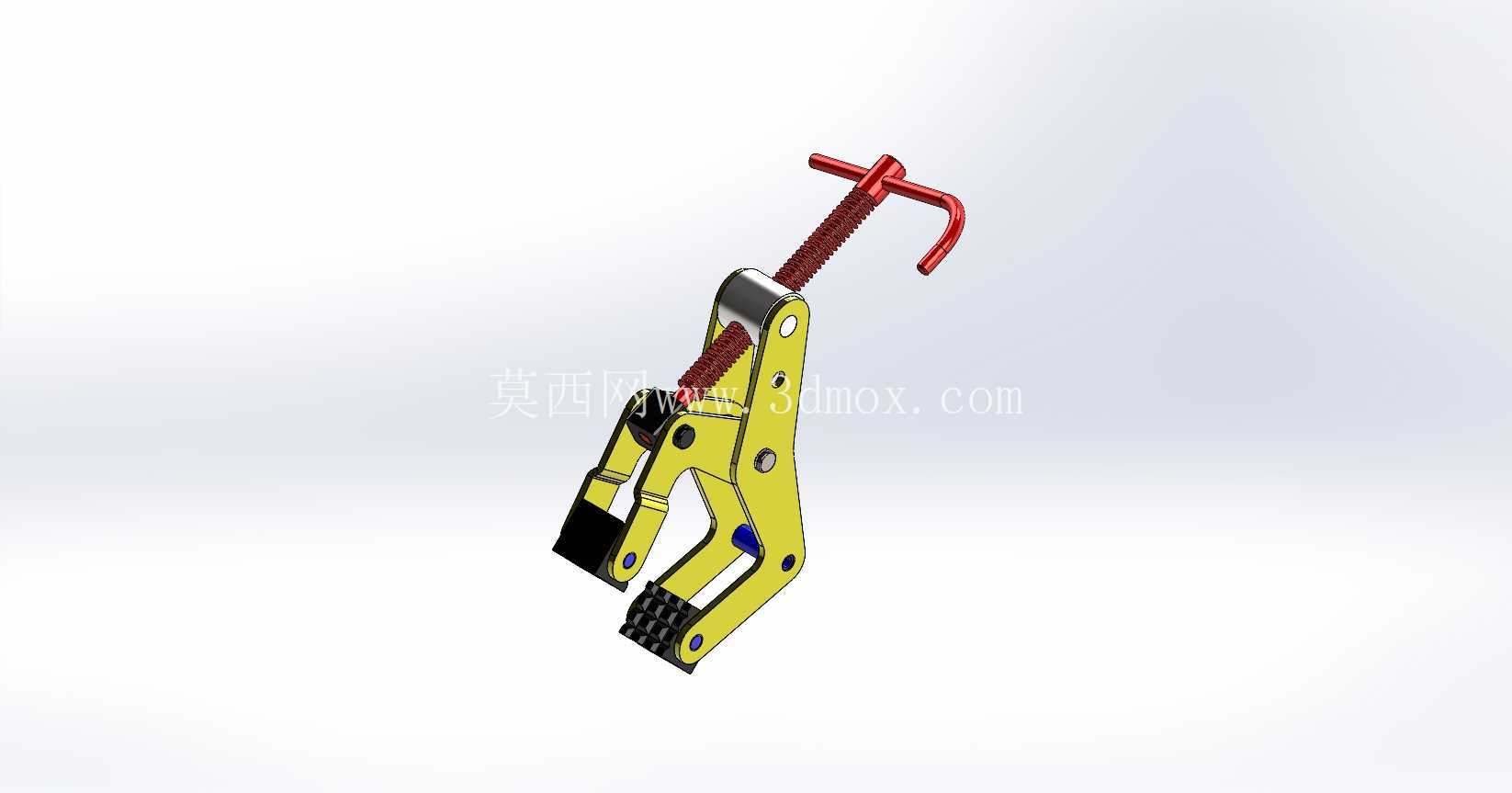

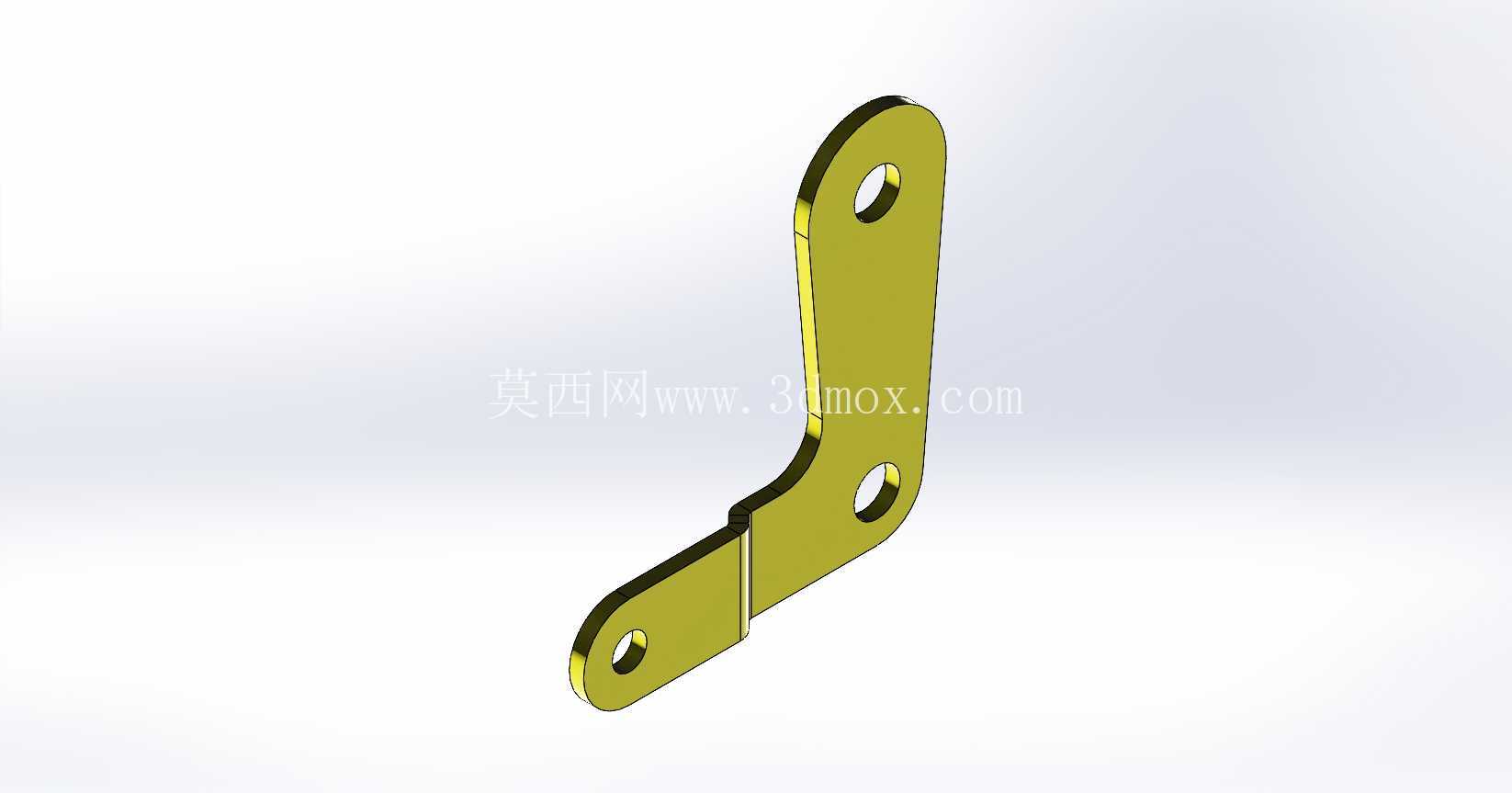

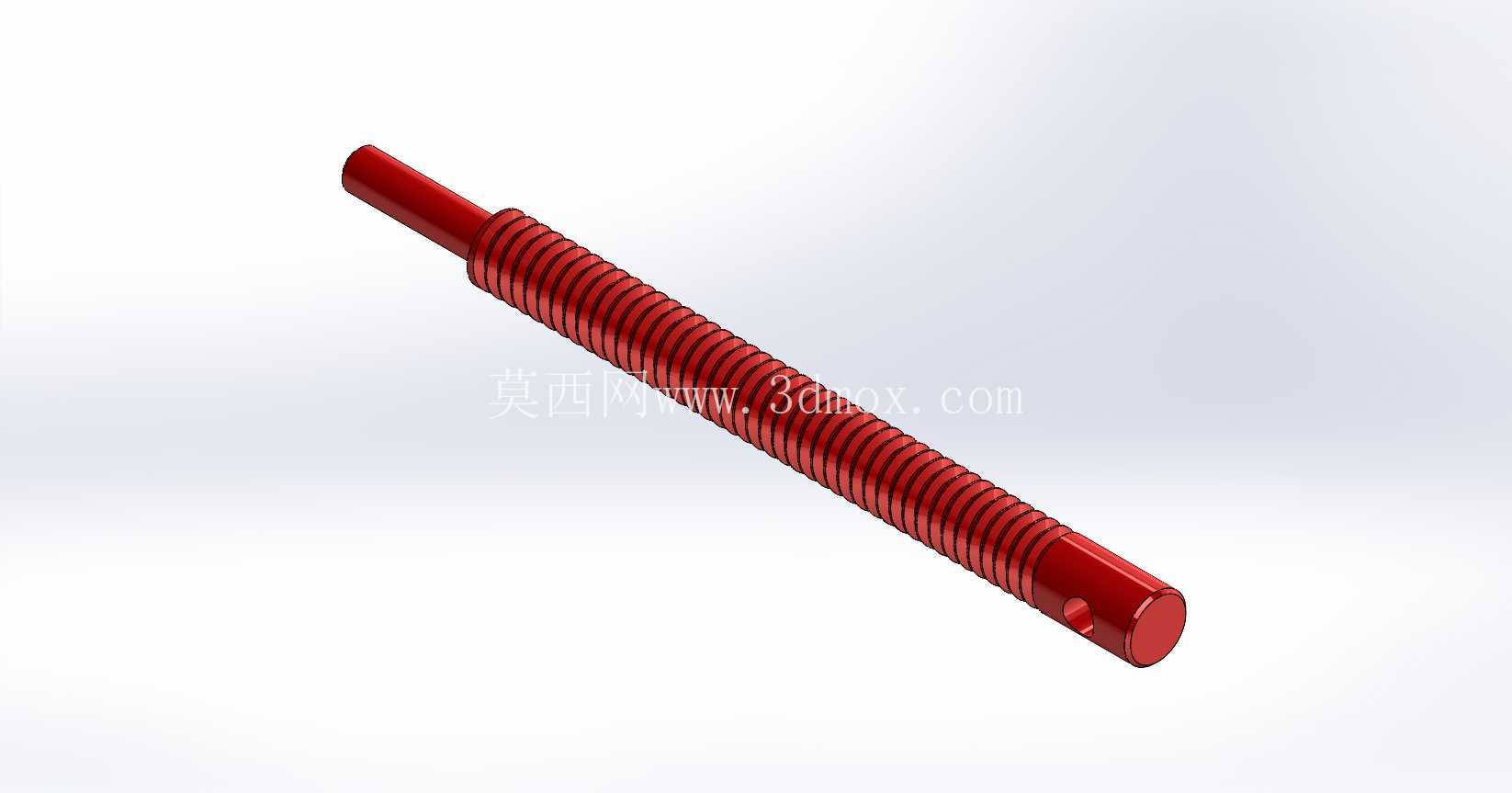

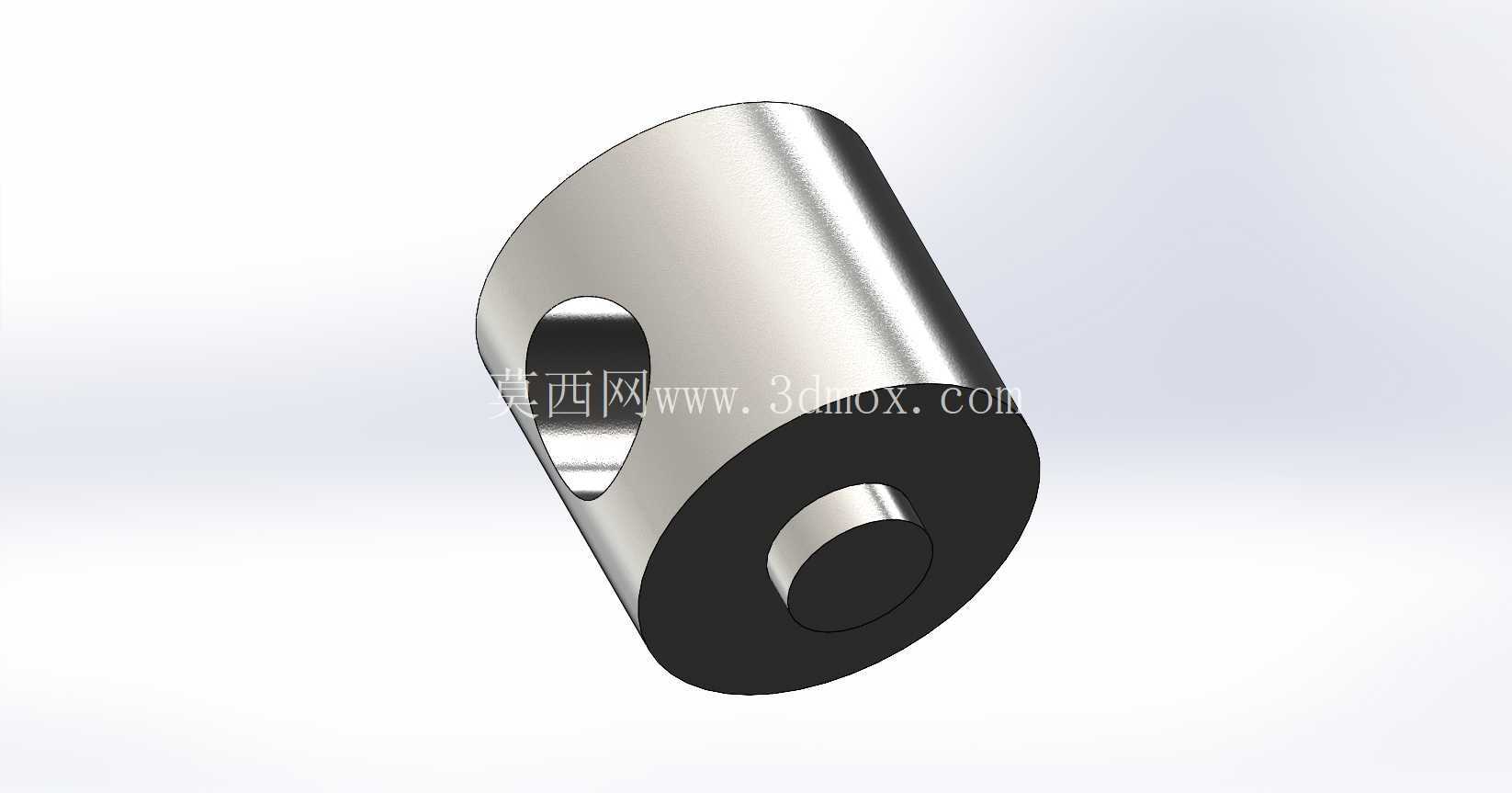

从结构功能来看,该夹具采用T型手摇螺杆作为施力核心,螺杆上端的弯折摇臂无需额外配套扳手,操作人员徒手即可转动施力,螺杆行程覆盖常规工件的夹持厚度范围,夹臂部分采用双支点铰接设计,前端的压头做了防滑齿面处理,接触工件的位置增设了可更换的耐磨垫块,避免长期压紧过程中压头磨损导致夹持力下降,夹臂主体的镂空减重孔在保证结构刚性的前提下降低了整体自重,方便操作人员在不同工位间快速挪动部署。

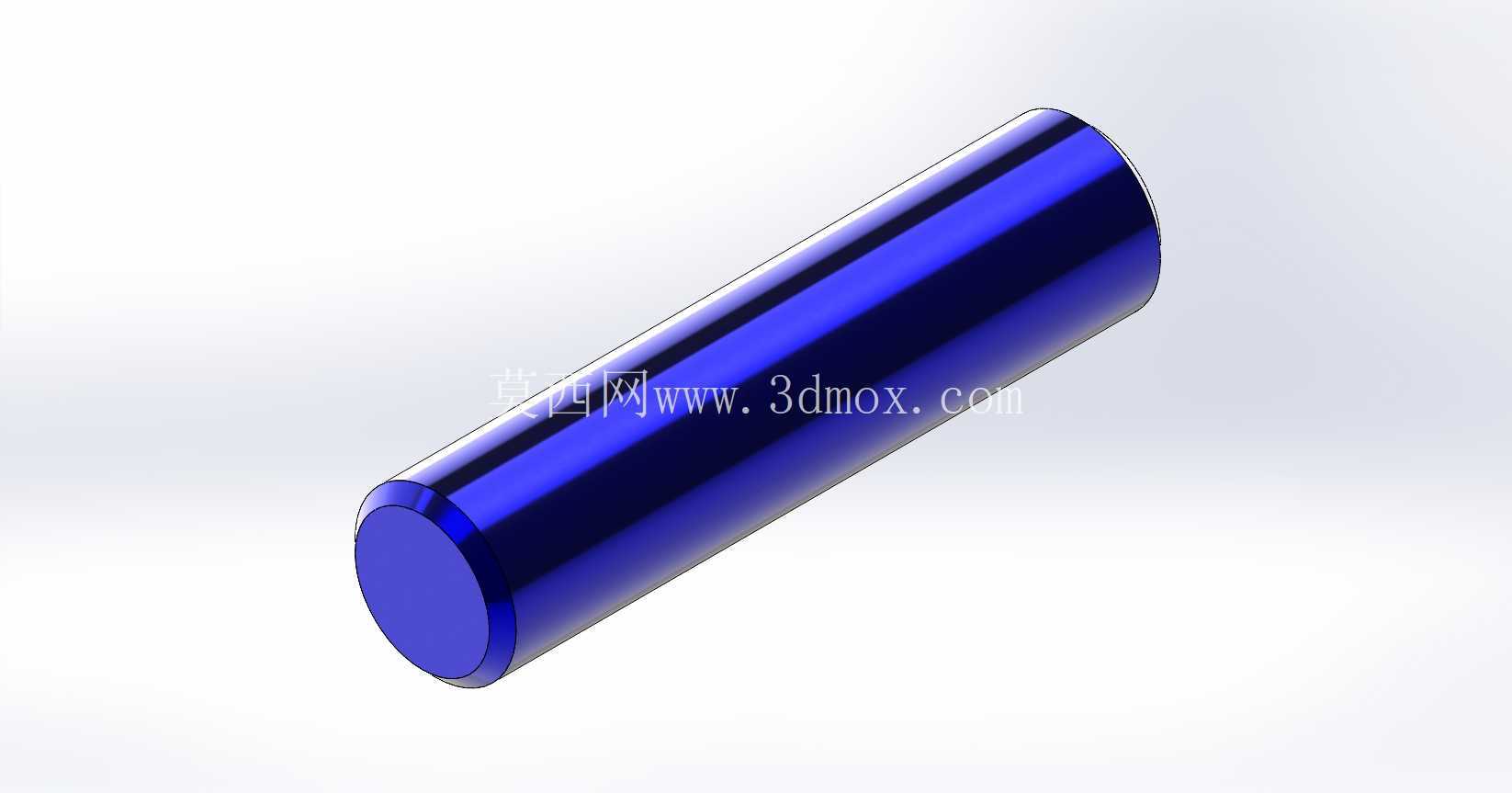

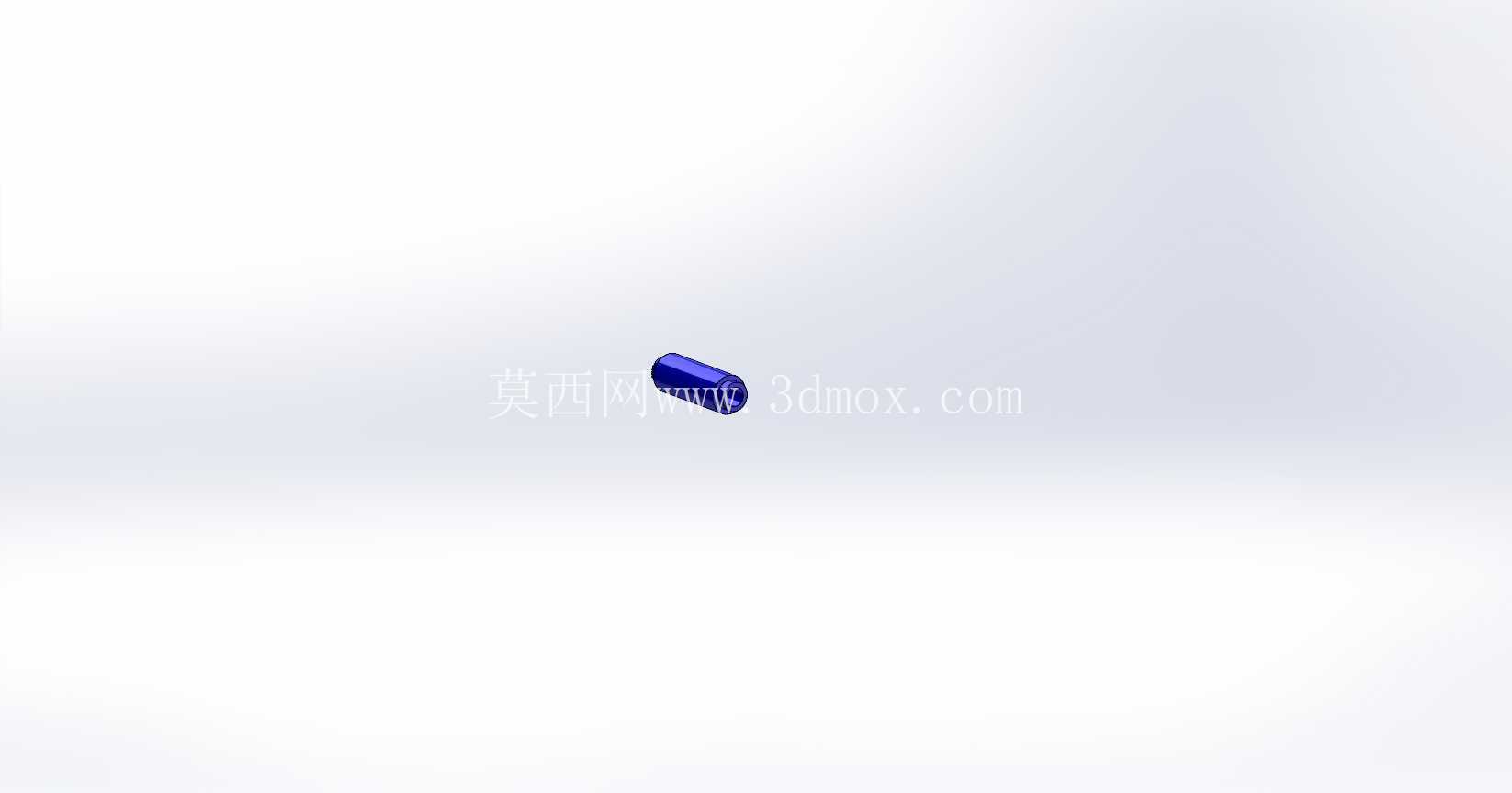

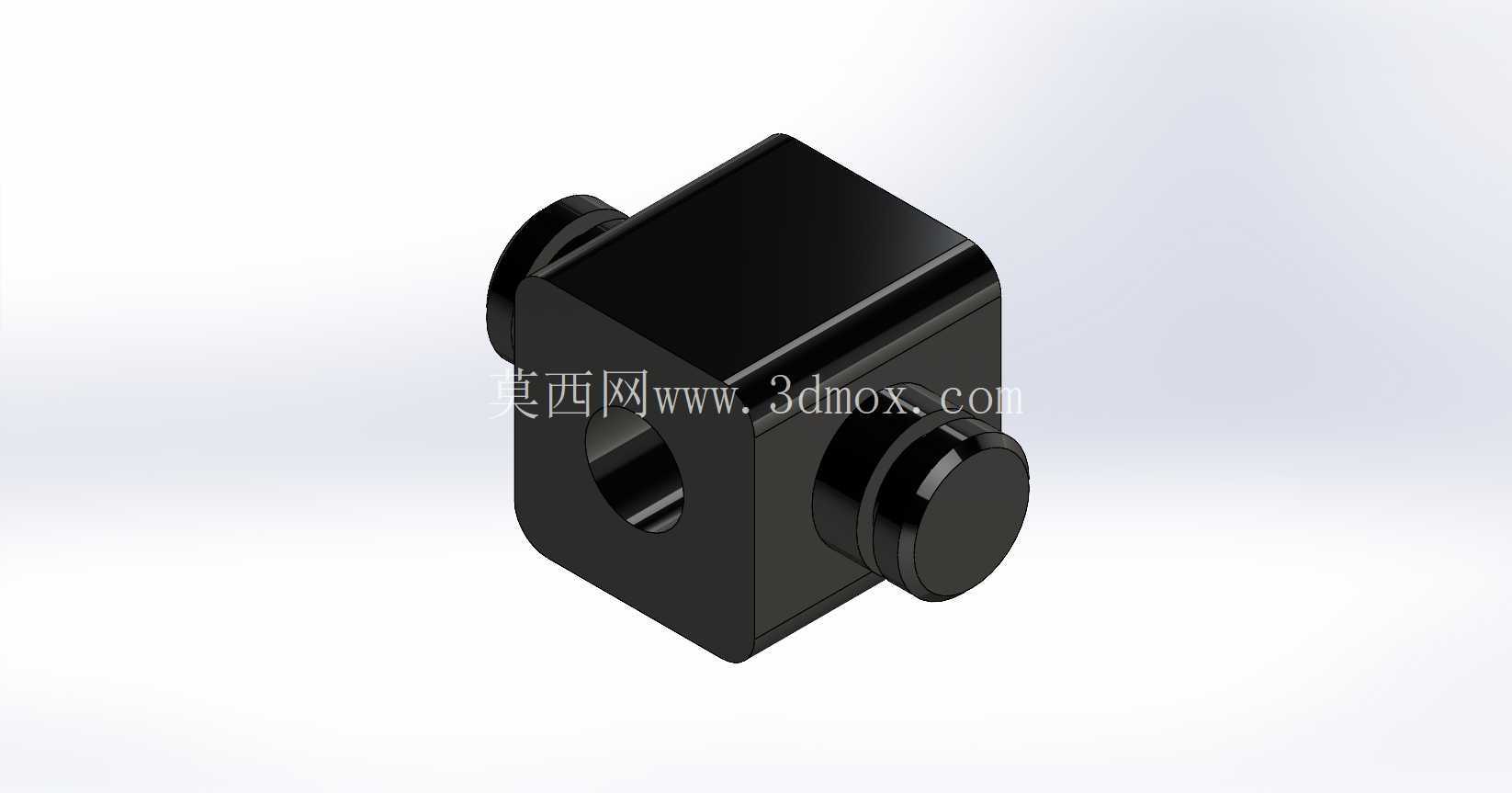

设计过程中首先要核算螺杆的传力比,普通成年男性徒手转动摇臂的输入扭矩约为15N·m,配合梯形螺纹的导程参数,最终在压头端可输出超过2kN的压紧力,足以覆盖常规铝压铸件、薄钢板焊接件的装夹需求,不会出现加工过程中工件移位的问题。铰接点的销轴选用40Cr材质调质处理,表面做发黑防锈处理,避免车间切削液、焊接飞溅导致销轴锈蚀卡滞,夹臂主体采用Q235钢板冲压成型后焊接加强筋,整体刚性可承受压紧过程中的侧向分力,不会出现夹臂变形导致的压头偏斜。
安装边界方面,夹具底座预留了两个螺栓固定孔,可适配工作台面的标准T型槽间距,也可通过压板临时固定在任意平整平台上,整体闭合状态下的高度不超过180mm,张开最大行程时压头抬起高度约60mm,可容纳厚度在50mm以内的各类工件,夹臂的水平伸出长度约120mm,可避开工件边缘的干涉位置,将压紧点布置在工件刚性较好的区域,避免薄壳类工件被压变形。
实际使用场景中,这类夹具常成对部署在工件两侧,配合定位挡块实现工件的完全定位,在压铸工序的去毛刺工位,操作人员可快速转动摇臂压紧铸件,手持打磨工具完成飞边去除后,反向转动摇臂1-2圈即可抬起压头取下工件,单工位装夹耗时不超过5秒,效率远高于传统的螺栓压板装夹方式。在焊接工装中,该夹具的全金属结构可耐受焊接飞溅的高温,不会像塑料手柄夹具那样出现熔损问题,长期使用仅需定期在螺杆螺纹处涂抹少量润滑脂,即可保证操作顺畅,维护成本极低。

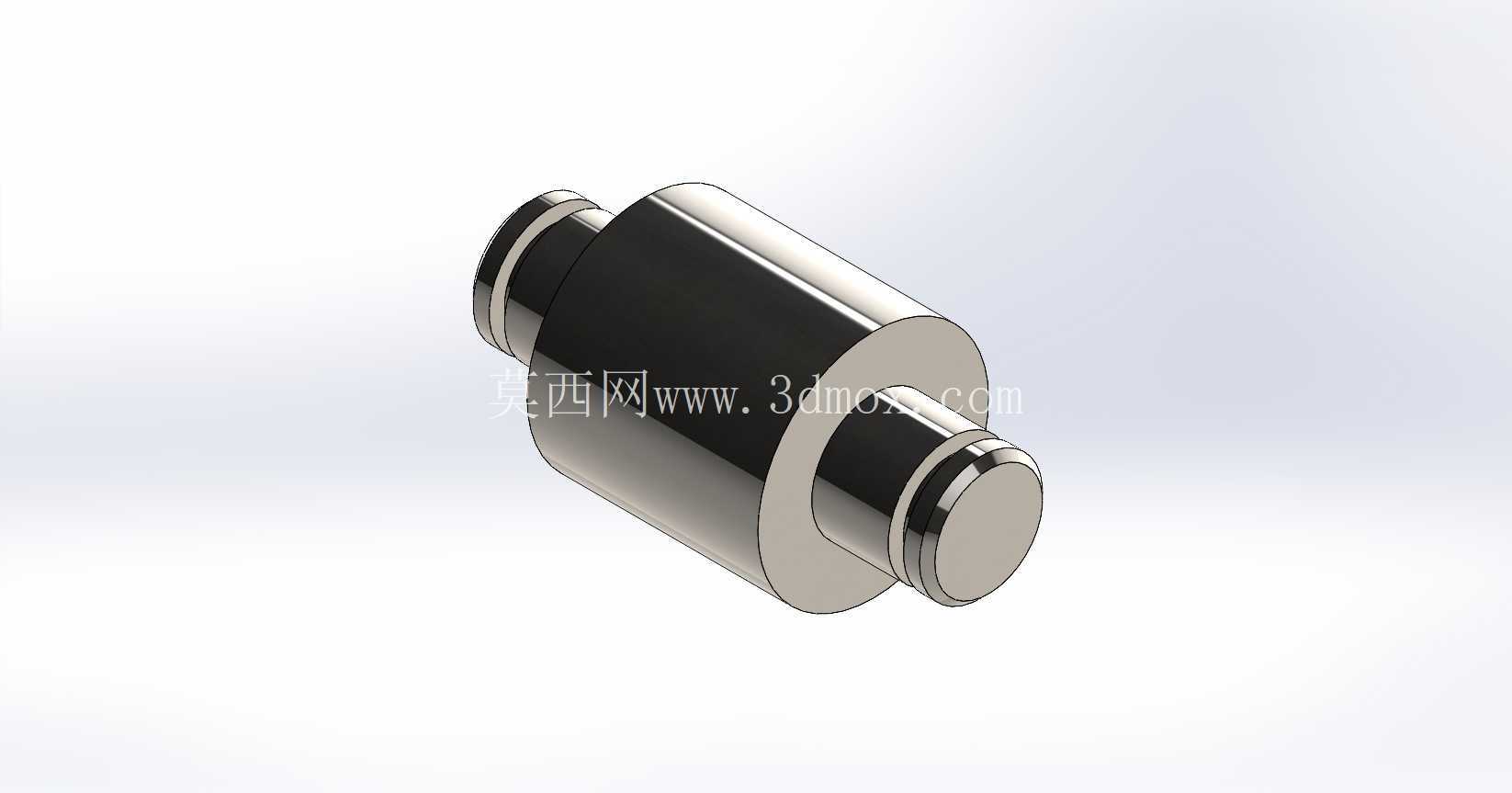

结构设计上还做了防松考虑,螺杆与夹臂的接触位置增设了止推垫片,避免长期转动导致夹臂接触面磨损出现间隙,压头与夹臂的连接采用浮动式设计,可自动适应工件表面的角度偏差,保证压头与工件表面完全贴合,不会出现线接触导致的压痕过深或者夹持力不足的问题。摇臂的弯折角度符合人体工程学设计,操作人员转动摇臂时手腕无需过度弯折,长时间重复操作也不易产生疲劳。
