6mm螺纹小型按压式按钮结构设计

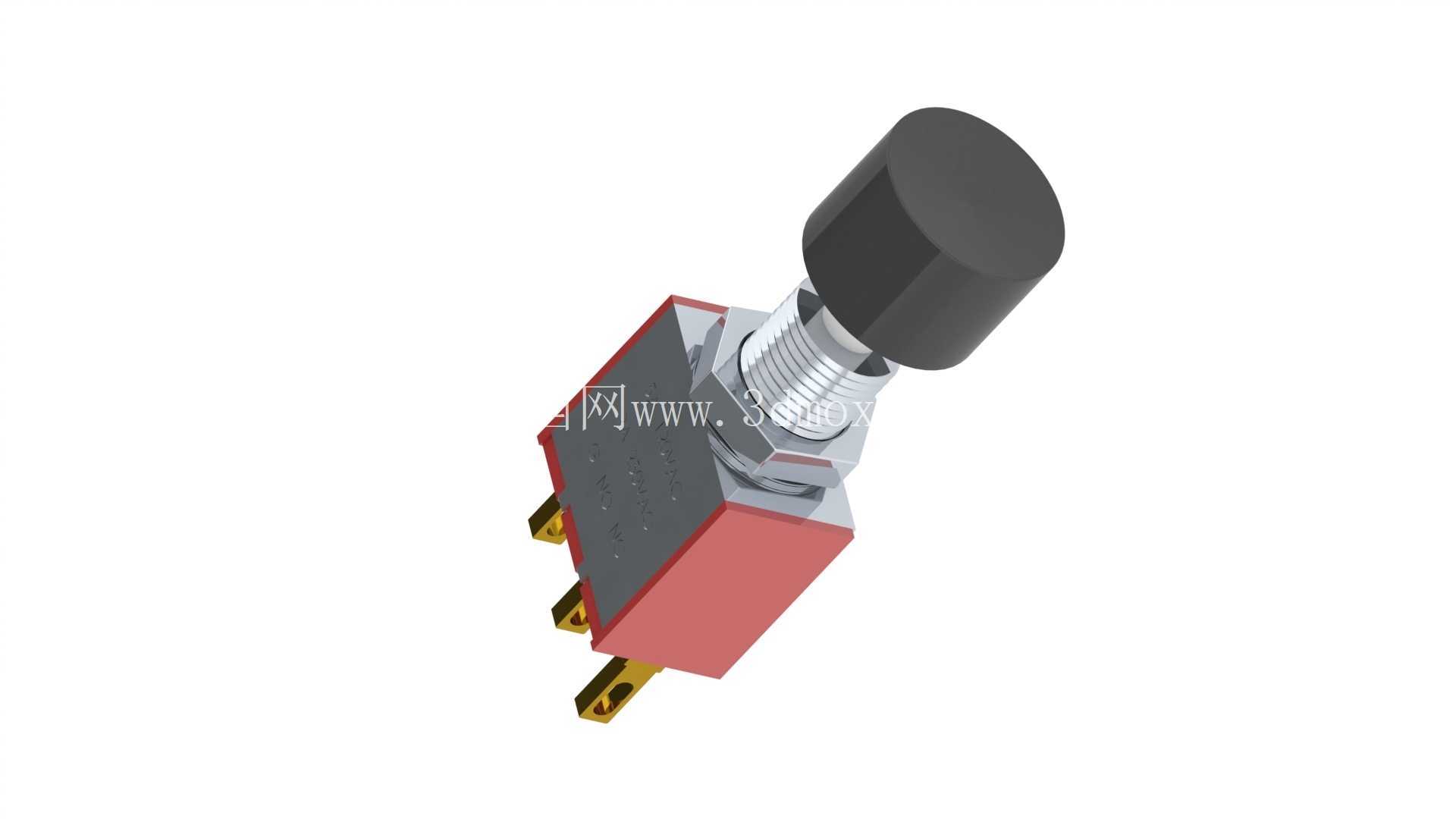

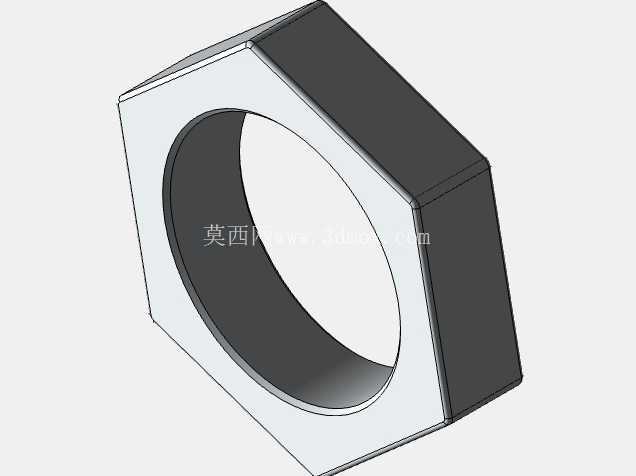

　　这类小型按压式按钮，在工业控制、小型电子设备、测试仪器面板上的应用十分普遍，很多手持检测设备、小型工控终端、桌面实验装置的面板上，都能见到同规格产品的身影，主要承担瞬时信号触发、回路通断切换的功能，相比旋钮开关、拨杆开关，它的操作动作更直接，单次按压即可完成信号输入，适合需要快速触发的操作场景，比如设备启动确认、参数复位、功能切换这类单次触发的操作位。从结构设计来看，这款按钮采用6mm标准安装螺纹，配套2个安装孔位，适配行业内通用的面板开孔尺寸，安装时只需将螺纹段穿过面板预留孔，用配套的锁紧螺母从面板背面拧紧固定即可，不需要额外设计定制安装位，能直接适配现有标准面板的开孔规范，大幅降低面板设计的适配成本。

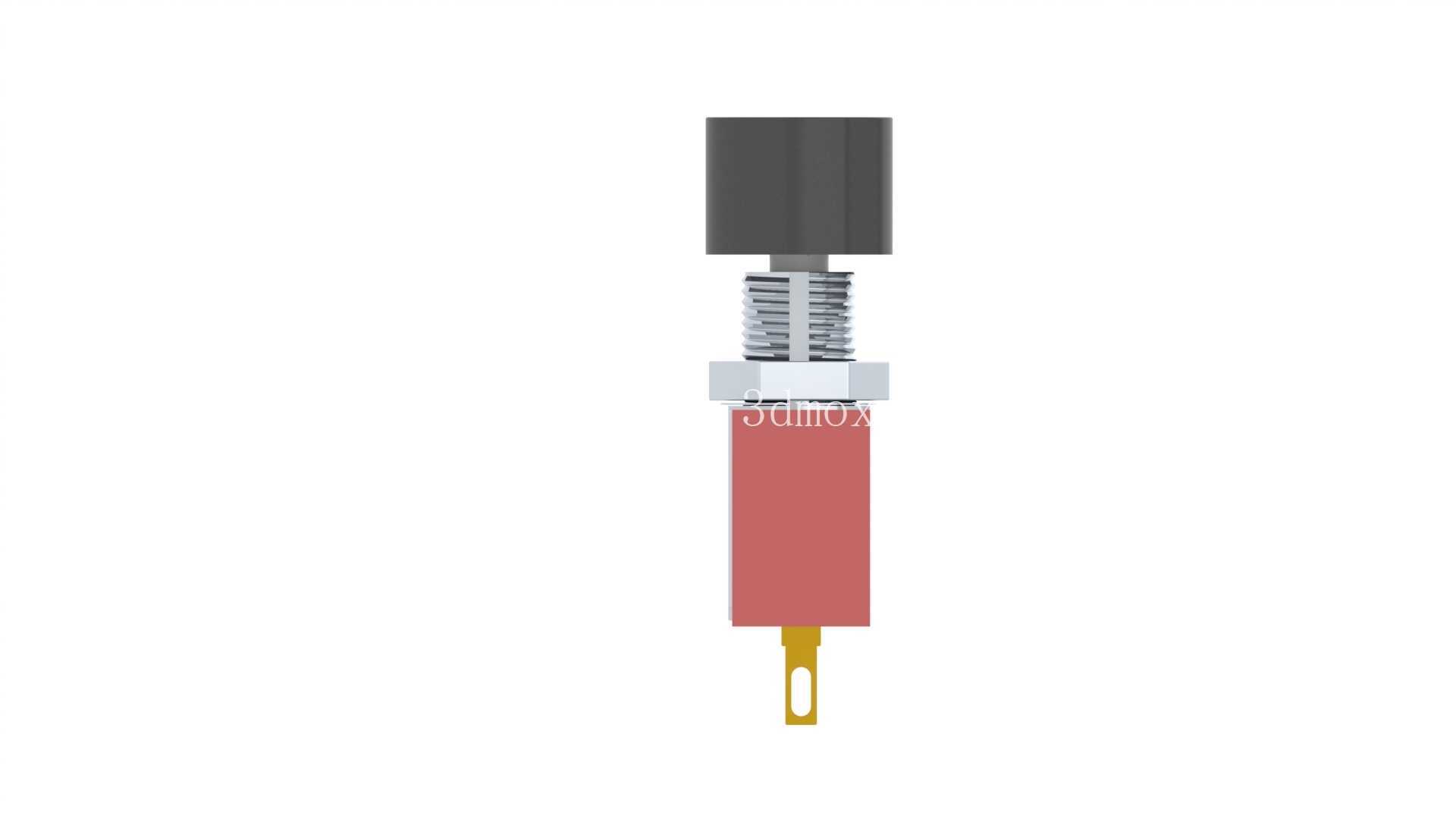

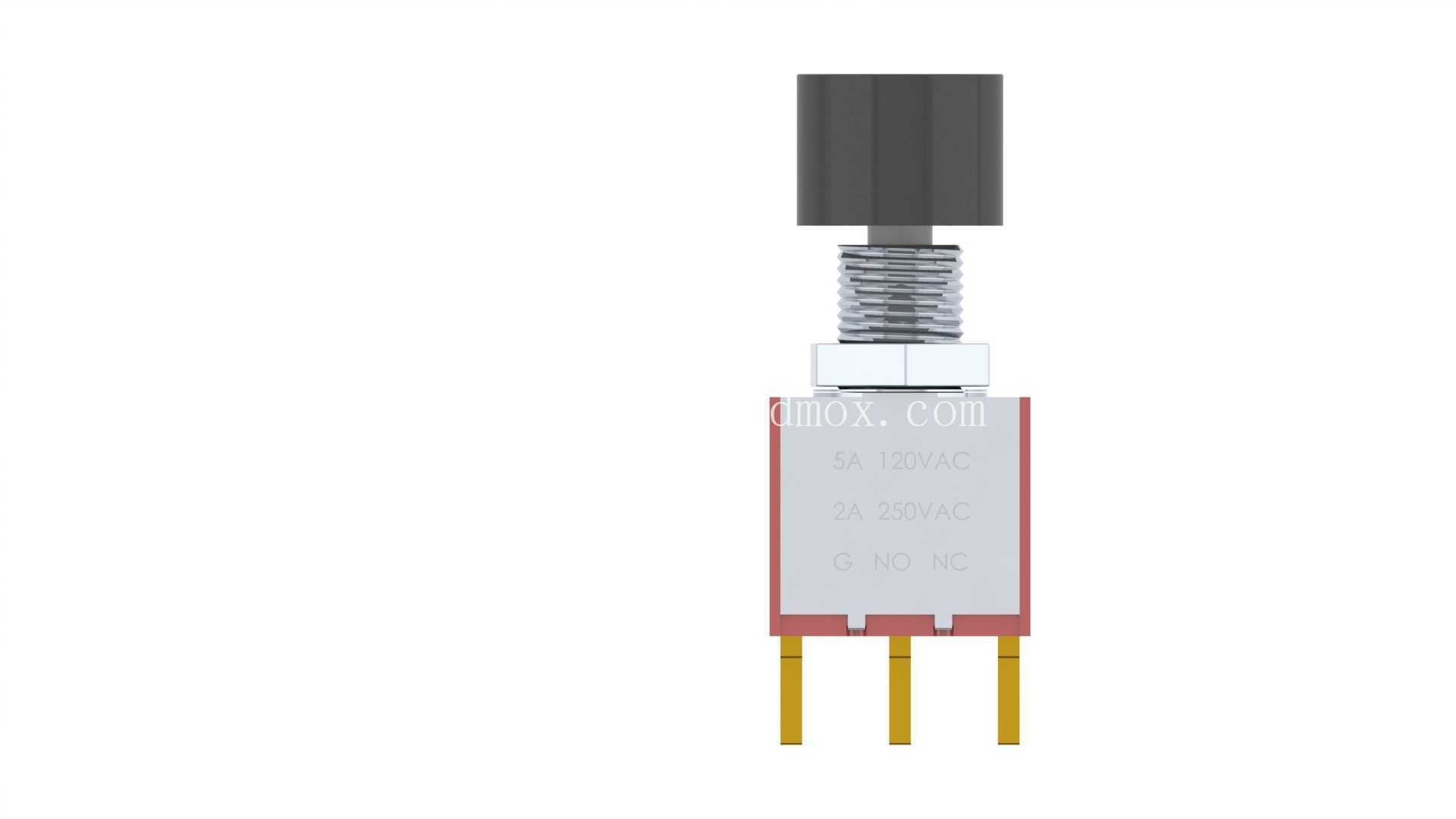

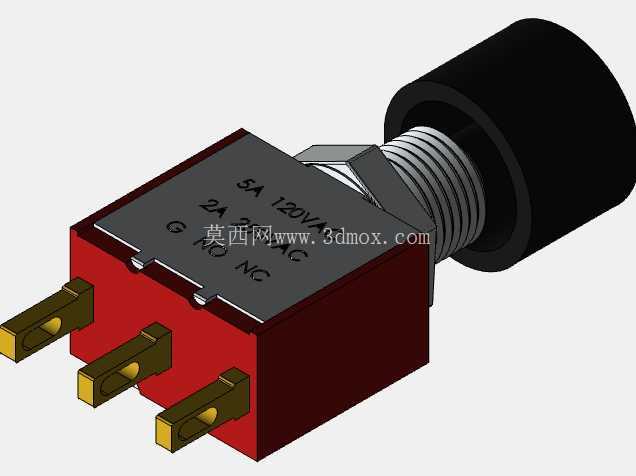

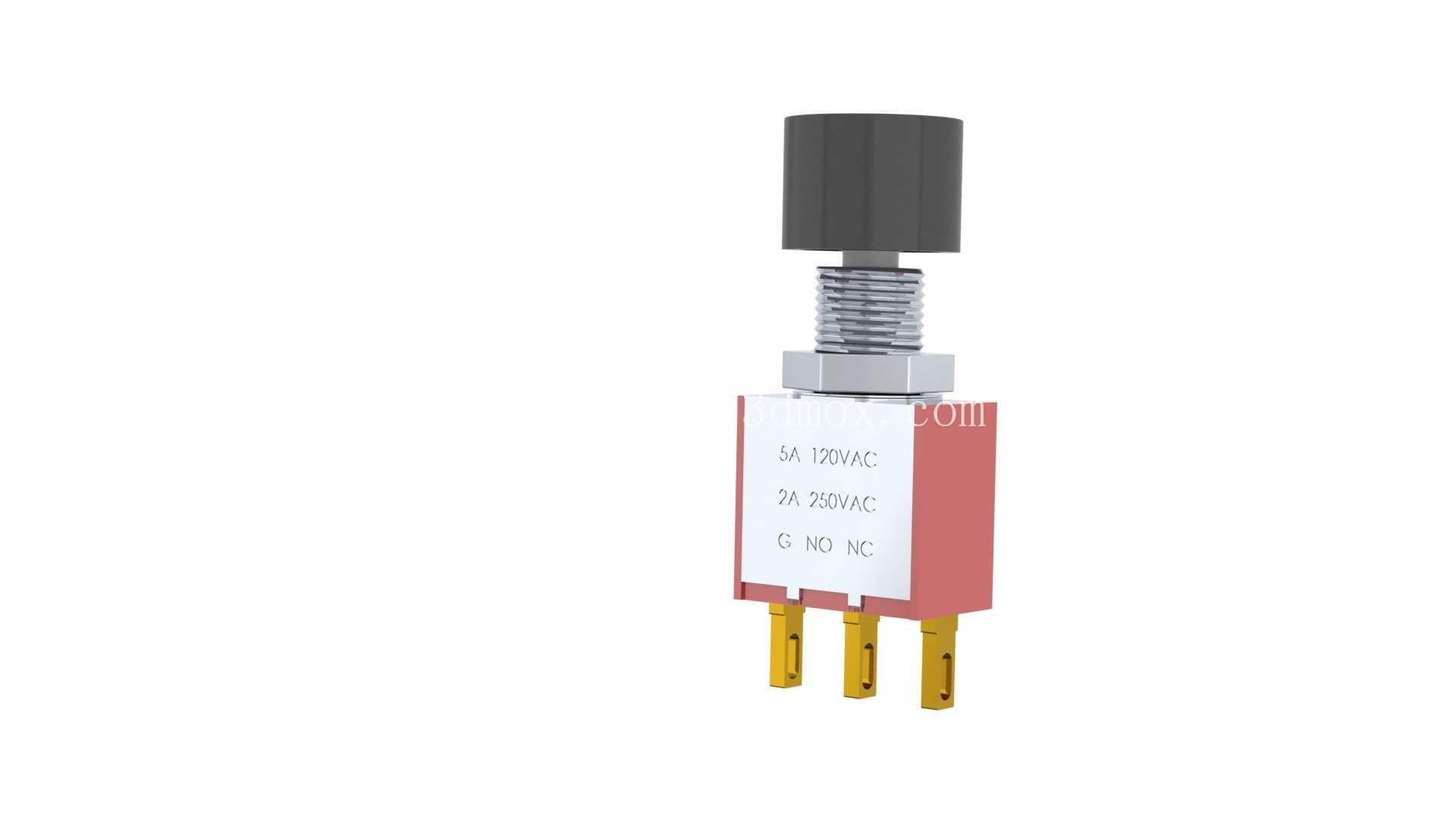

　　按钮的操作帽采用圆柱式防滑结构，表面做了哑光处理，按压时手指接触的摩擦力足够，不会出现打滑的情况，操作行程控制在合理区间，按压反馈清晰，按下时能明确感知到触点动作的节点，避免出现误触发或者触发不到位的情况。从内部结构的外部呈现来看，这款模型省略了内部的触点、弹簧等细小零件，重点还原了外部安装结构、外形轮廓与引脚布局，引脚采用直插式设计，适配常规的PCB板焊接或者导线压接需求，引脚间距符合小型开关的通用规范，在做PCB Layout的时候可以直接调用对应封装，不需要重新测量引脚尺寸。设计这类按钮模型的时候，首先要确认安装边界，螺纹段的长度要适配常见的面板厚度范围，从1mm到3mm厚度的塑料、金属面板都能可靠固定，不会出现螺纹长度不够无法锁紧，或者螺纹过长突出面板背面过多占用内部空间的问题。操作帽的直径和高度设计也有讲究，直径太小会导致按压接触面积不足，操作手感差，直径太大又会占用过多面板空间，这款按钮的操作帽尺寸刚好适配单指按压的接触范围，高度突出面板的距离控制在合理范围，既不会因为突出过多容易被误碰，也不会因为突出太少难以按压。

　　在设备选型的时候，这类按钮常被用在非频繁操作的信号触发位，比如设备的急停辅助复位、功能模式切换、测试点触发等场景，相比大尺寸的工业按钮，它的体积更小，适合在空间紧凑的小型设备面板上密集布置，多颗同规格按钮并排安装的时候，预留的手指操作间隙足够，不会出现按压相邻按钮的误操作问题。从建模逻辑来看，还原这类零件首先要抓准安装基准，螺纹段的同轴度是核心，操作帽、螺纹段、引脚基座要保持在同一轴线上，避免安装后出现歪斜的情况；其次是安装孔位的相对位置，两个引脚的中心距、螺纹段与引脚的相对位置要和实物一致，否则做装配的时候会出现引脚无法对准PCB焊盘的问题。

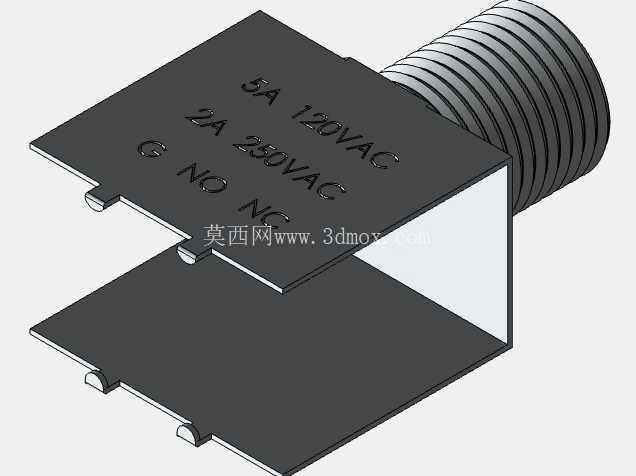

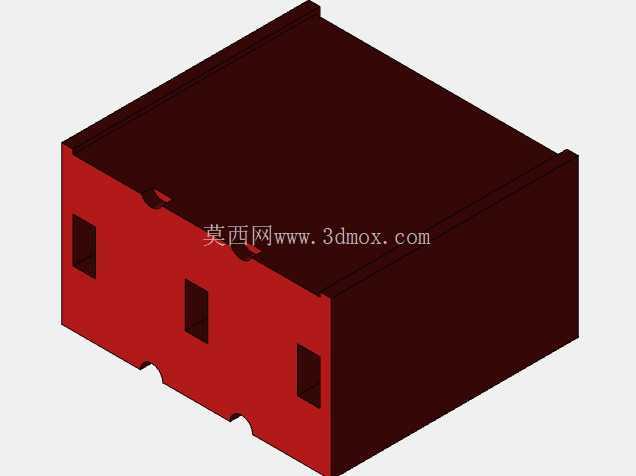

　　另外，按钮的基座部分采用方形结构，安装时可以起到防转的作用，拧紧锁紧螺母的时候，基座不会跟着螺母转动，方便单人完成安装操作，不需要额外用工具固定基座。在实际的设备装配场景中，这类按钮的维护更换也很方便，不需要拆解设备整体结构，只需要从面板背面松开锁紧螺母，焊开引脚连线就能完成更换，后期维护成本很低。对于结构设计人员来说，调用这类标准件模型的时候，重点要核对安装螺纹尺寸、面板开孔尺寸、引脚长度与间距，确保在做整体装配的时候，按钮背面的引脚不会和设备内部的其他元器件产生干涉，尤其是在空间紧凑的手持设备内部，要预留出引脚焊接、导线弯折的空间，避免装配时出现元器件挤压的问题。这款模型还原了按钮的外部所有装配特征，省略内部非外观、非装配的细小零件，既可以用于面板装配的干涉检查，也可以用于产品渲染的外观展示，能够满足结构设计阶段的标准件调用需求，不需要设计人员再从零开始测绘建模，节省标准件建模的时间成本。
