双段式同心金属波纹管结构设计

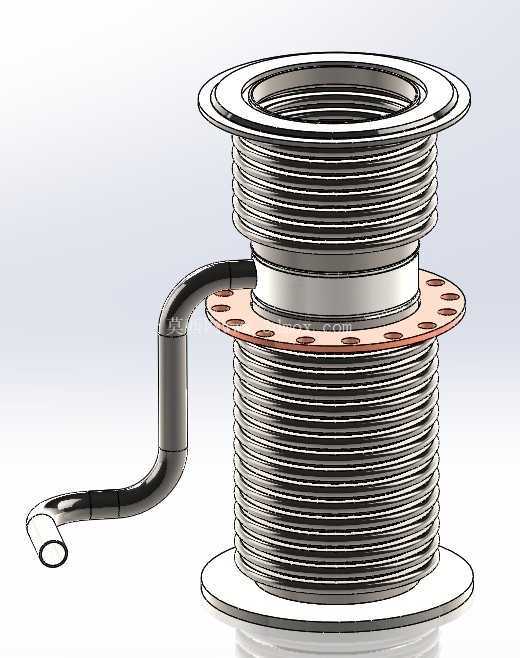

　　在工业管路系统的设计落地过程中，热位移补偿与振动隔离始终是绕不开的核心问题，尤其是涉及高温介质输送、动力设备外接管路的场景，刚性连接的管路很容易因为热胀冷缩产生的应力拉扯焊缝，或是将设备运行的振动直接传递到管架引发疲劳失效，这款双段同心金属波纹管，正是针对这类复杂工况开发的柔性补偿元件。从结构上看，它采用上下两段独立的波纹管腔体设计，中间通过带安装孔的法兰盘做分隔，这种结构并非简单的波纹管堆叠，中间的分隔腔可以根据实际工况填充隔热材料或是通入冷却介质，在输送高温烟气、高温导热油的场景下，能有效降低波纹管段的工作温度，避免金属材料长期在超温环境下出现蠕变失效，延长元件的整体使用寿命。

　　上部波纹管段顶端采用带翻边的直口结构，适配快装卡箍或是焊接对接的安装方式，下部波纹管段底端为平法兰支撑结构，和中间的固定法兰配合，能实现两段波纹管的独立位移补偿：上部段主要吸收设备端的高频微幅振动，比如泵组、压缩机出口的连续振动，下部段则负责补偿管路系统因为温度变化产生的轴向、横向大位移，两段的功能拆分让整个元件的补偿量比单段同长度波纹管提升近40%，同时不会因为单段波数过多导致柱失稳问题。侧面引出的弯管结构，是针对特殊工况设计的测压或是排凝接口，在输送带冷凝液的气体介质时，可以通过这个接口及时排出积液，避免液击损伤波纹管，也可以外接压力传感器实时监测波纹管夹层的压力，一旦出现波纹管泄漏能第一时间触发报警，避免介质外泄引发安全事故。

　　从安装边界来看，中间法兰的安装孔采用均匀圆周排布，适配常规的PN16压力等级法兰对接尺寸，上下两段波纹管的波距、波高经过严格的力学计算，在额定补偿量范围内，波峰处的应力始终控制在不锈钢材料的疲劳极限以内，按照每天10次全位移循环计算，使用寿命可以满足工业系统3年以上的连续运行要求。在实际选型应用中，这类双段波纹管常被用在燃气轮机的排气接口、化工反应釜的进出料管路、中央空调冷热水机组的外接管路位置，相比橡胶软连接，它的耐温范围覆盖-196℃到450℃，耐压能力最高可以到4MPa，同时不会出现橡胶老化、被介质腐蚀溶胀的问题；相比普通单段金属波纹管，它的中间分隔结构让安装固定更加可靠，不需要额外加装导向支架就能避免径向偏移带来的额外磨损。

　　建模过程中，波纹管的波形采用液压成型的标准圆弧过渡，没有尖锐的折角，避免应力集中，弯管和波纹管主体的连接采用环缝焊接结构，焊接位置做了打磨圆滑处理，减少焊接残余应力对结构强度的影响，法兰盘上的安装孔位置度公差控制在0.1mm以内，保证现场安装时能顺利对接，不会出现强制装配导致的波纹管预变形。很多设计人员在选用波纹管时容易忽略预拉伸量的设置，这款模型在设计时已经预留了对应额定补偿量50%的预压缩空间，安装时不需要额外做拉伸调整，只要保证两端对接面的同轴度偏差不超过2mm，就能正常发挥补偿作用，侧面的弯管接口采用标准管螺纹，现场可以直接对接常规的仪表或是阀门，不需要二次加工。在核电、高端化工等对可靠性要求极高的场景中，这种双段带中间监测腔的波纹管还可以实现泄漏介质的密闭收集，即使内层波纹管出现破损，介质也会先进入中间夹层，通过侧面接口引出到安全位置，不会直接泄漏到外界环境，本质上提升了整个管路系统的安全冗余。
