在轻型固定翼飞行器、滑翔机以及小型无人机的机翼结构设计中,翼肋作为维持翼型轮廓、传递气动载荷的核心承力构件,其结构合理性直接决定机翼的气动精度与结构重量表现。本次设计的Wortmann FX 74-CL5-140翼型对应的翼肋结构,针对低速高升力飞行场景优化,适配弦长1000mm、安装螺距9度的机翼装配需求,在结构减重与刚度平衡上做了针对性的工程化处理。
从实际应用场景来看,这类高升力翼肋多用于低速长航时无人机、休闲滑翔机以及轻型运动类飞机的机翼段,这类飞行器对低速起降性能、滑翔比有较高要求,翼型本身的高升阻比特性需要翼肋能够精准维持翼面的气动外形,避免飞行过程中翼面蒙皮发生凹陷或者形变,破坏预设的气动轮廓。不同于高速飞行器翼肋的重载设计需求,低速轻型飞行器的翼肋更侧重在满足刚度要求的前提下尽可能降低结构重量,以此提升有效载荷占比,延长续航时间。

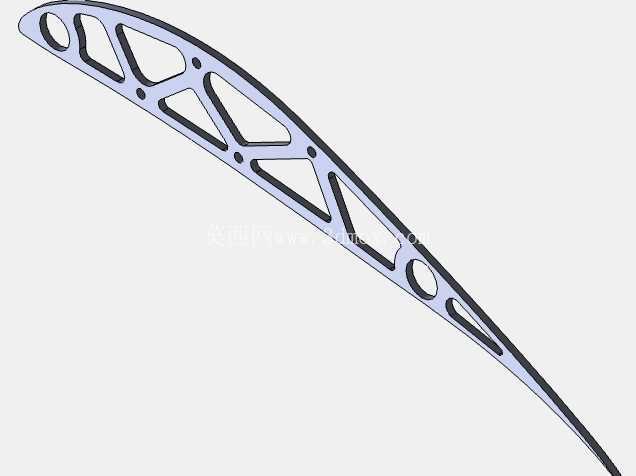

在结构功能特性上,该翼肋采用了桁架式镂空设计思路,沿着翼型的弦向与展向载荷传递路径布置加强筋,在翼肋前缘、翼梁安装位等应力集中区域保留了完整的实体安装边,预留的螺栓安装孔位能够直接与前后翼梁、蒙皮支撑条完成装配,不需要额外设计转接连接件。翼肋上的不同规格镂空孔,一方面是为了去除非承力区域的多余材料,降低构件自身重量,另一方面也可以作为机翼内部线缆、燃油管路或者操纵拉杆的穿行通道,减少机翼内部的额外固定支架需求,进一步压缩机翼结构的整体重量。翼肋后缘段做了渐薄处理,匹配翼型后缘的尖锐气动外形,避免后缘结构过厚导致蒙皮装配后出现鼓包,影响翼面的气流流动状态。
从设计思路的落地逻辑来看,首先是基于选定的Wortmann FX 74-CL5-140翼型坐标点完成翼肋的外轮廓拟合,确保轮廓精度满足气动设计要求,轮廓偏差控制在气动设计允许的公差范围内,避免翼型失真导致升阻比下降。之后根据机翼的整体载荷分布,确定翼肋的受力边界:前缘区域承受气动吸力与蒙皮张紧力,中部翼梁安装位承受机翼弯曲带来的剪切与挤压载荷,后缘区域主要维持翼型轮廓、承受较小的气动载荷。基于不同区域的载荷差异,对翼肋的腹板厚度做分区设计,高载荷区域适当增加壁厚,低载荷区域做大面积镂空,在保证翼肋整体刚度满足要求的前提下,将材料利用率提升到较高水平。安装孔位的排布完全匹配常规轻型机翼的翼梁间距标准,孔位周边做了局部加厚处理,避免螺栓紧固时出现应力集中导致翼肋开裂。

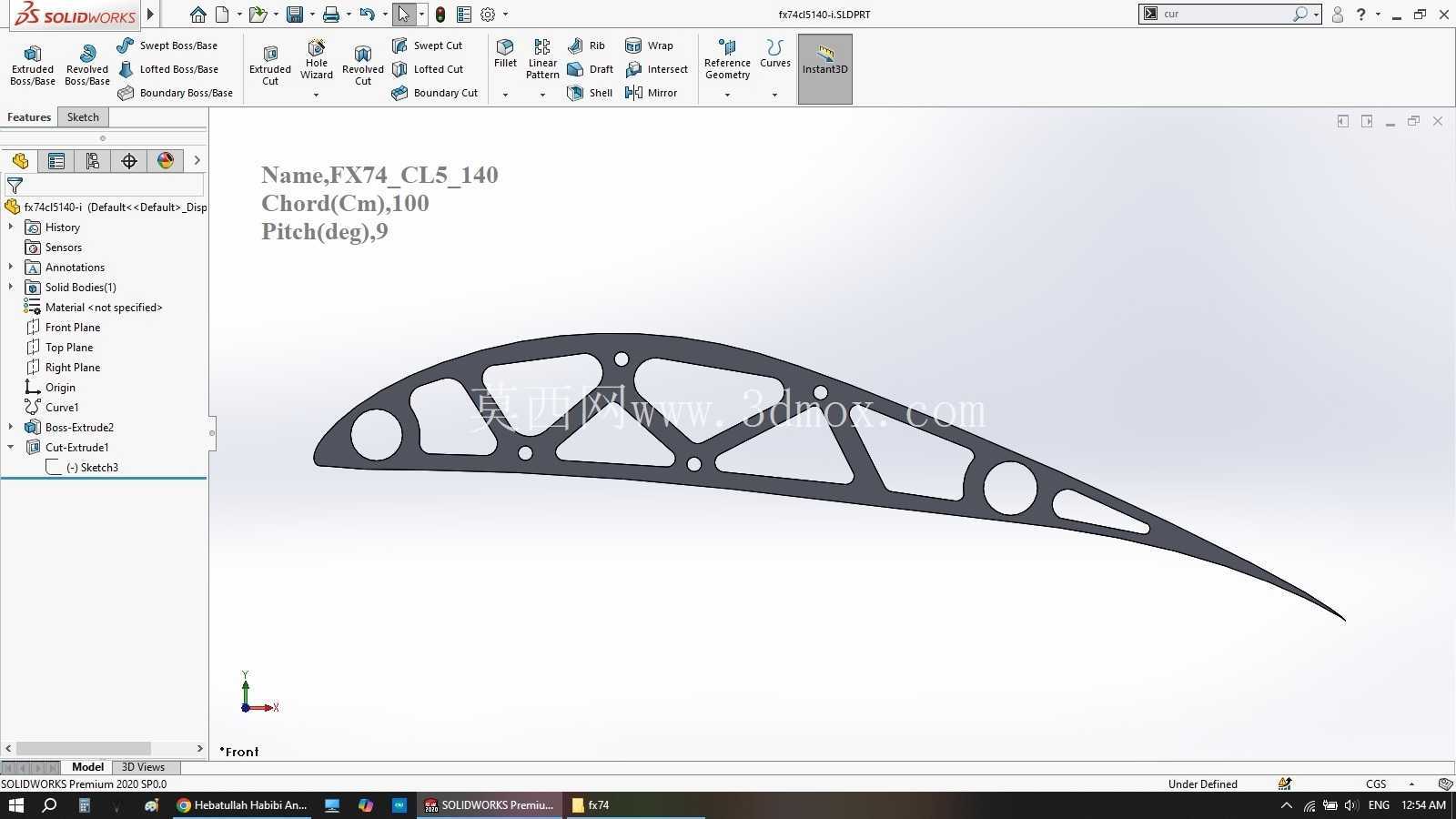

在外形尺寸与安装边界上,该翼肋弦长尺寸为1000mm,对应翼型的最大厚度位置、最大弯度位置完全符合FX 74-CL5-140翼型的标准参数,安装时的螺距角度设定为9度,适配机翼的安装角需求,能够直接与对应规格的翼梁、蒙皮完成组配,不需要对翼肋进行二次修形。翼肋的厚度方向尺寸匹配常规轻型机翼的蒙皮夹层厚度,边缘的蒙皮贴合边做了倒角处理,避免装配时割伤复合材料蒙皮,影响结构强度。翼肋上的镂空孔边缘都做了圆角过渡,减少应力集中点,提升构件的疲劳寿命,能够适应飞行器长期起降、机动飞行过程中的交变载荷工况,避免出现结构裂纹。
在实际装配过程中,这类翼肋通常按照固定的展向间距排布在机翼内部,外边缘与蒙皮粘接或者铆接固定,中部的安装孔与前后翼梁通过螺栓或者高结构胶连接,共同组成机翼的承力盒段。这种桁架式镂空翼肋相比实体翼肋,重量能够降低六成以上,同时刚度完全满足低速轻型飞行器的使用要求,在小型无人机、滑翔机的自制与量产场景中都有很高的适配性,既可以采用复合材料模压成型,也可以通过轻木切割、铝合金铣削的方式加工,适配不同的加工工艺条件,不需要复杂的成型模具就能完成构件制作,降低小批量生产的工艺成本。
