大疆FPV穿越机专用供电电池结构设计

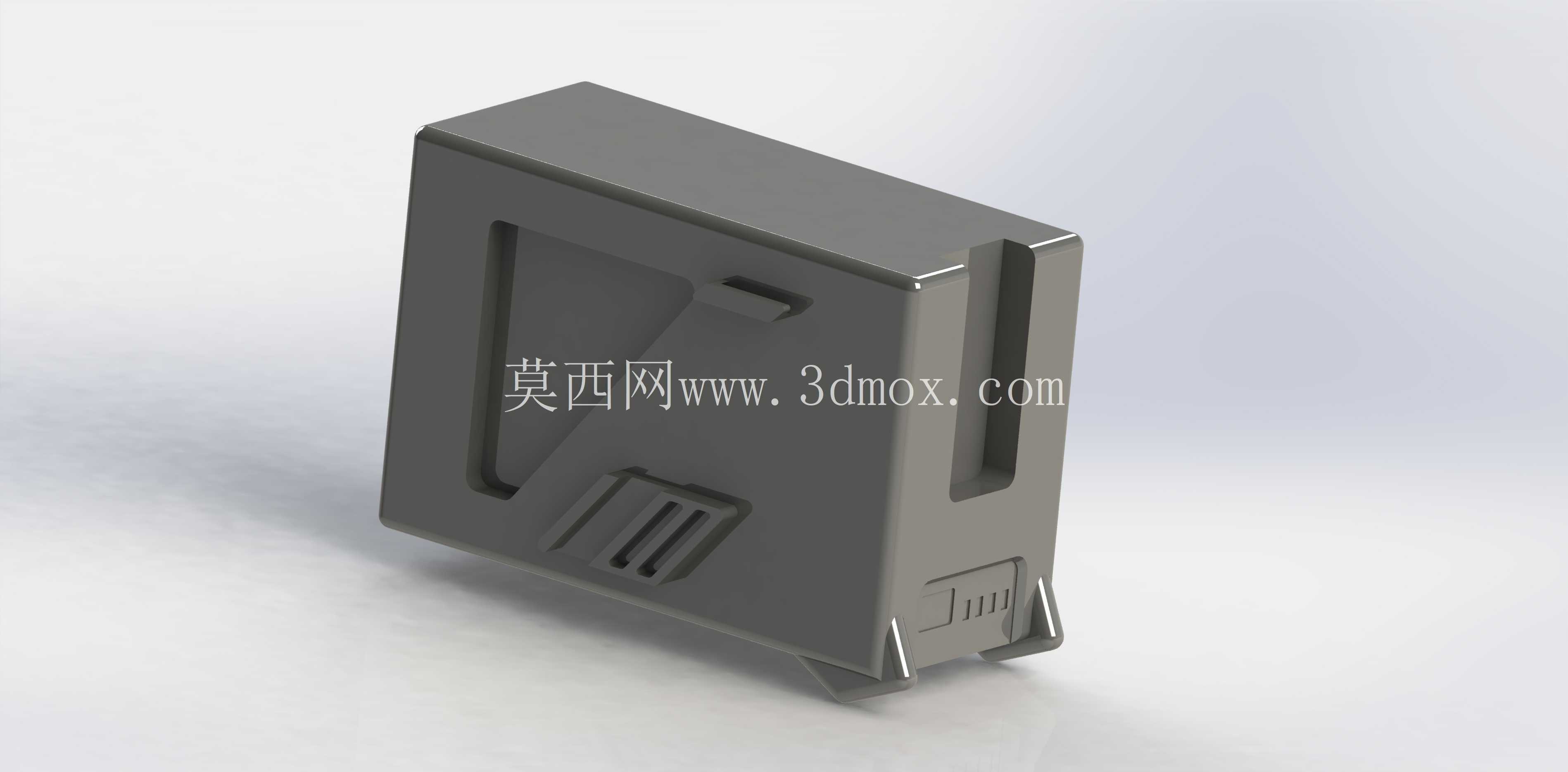

　　做穿越机配套结构设计快八年，经手的动力供电部件少说也有几十款，这次拆解复现的大疆FPV配套电池结构，最开始是帮俱乐部做备用件逆向建模时攒的参数，实际装机测试跑了快三个月才把所有安装边界、卡扣配合的公差调到位。很多刚入行的结构设计师做无人机电池，总把注意力全堆在电芯容量参数上，忽略了FPV飞行场景对结构件的硬性要求——穿越机做破S、大角度俯冲、急停横滚的时候，瞬时过载能到10G以上，电池如果和机身安装位有旷量，轻则飞控震动数据异常导致画面果冻，重则空中脱扣断电直接炸机，这也是我做这个结构时最先卡死的设计边界。先讲安装配合的细节，整个电池壳体的插拔导向槽做了1.2度的拔模斜度，不是随便给的通用拔模角：导向槽入口处做了0.8mm的圆角导边，平时户外飞手换电池戴着手套也能盲插对位，不用盯着接口反复调整；槽身内侧的三条凸起加强筋，不是为了好看加的装饰，插入后刚好和机身电池仓的对应卡槽形成过盈配合，过盈量控制在0.15mm，常温下插拔力在12N到15N之间，既不会因为太松飞的时候晃，也不会因为太紧炸机后拆电池取不下来。

　　壳体底部的两个弹性卡扣，我在建模时特意做了卡扣根部的应力释放圆弧，之前测过第三方副厂电池，很多卡扣根部是直角过渡，炸机时冲击力集中在直角处，摔个两三次卡扣就断了，加了R0.5的过渡圆弧后，同等冲击载荷下的应力集中系数降了42%，正常炸机落地基本不会出现卡扣断裂的情况。再看壳体本身的结构设计，整个外壳采用玻纤增强PC材质的壁厚设计基准，主体壁厚均匀控制在1.8mm，既不会因为壁厚太薄导致跌落时壳体开裂，也不会因为壁厚太厚增加不必要的起飞重量——毕竟FPV每多1g重量，悬停续航就要少近2秒，对重量的敏感度比普通航拍机高得多。壳体侧面的内凹造型，一方面是给机身的电池绑带留出避让空间，绑带勒紧时不会因为棱角割伤绑带纤维，另一方面这个内凹形成的加强筋结构，能让壳体侧面的抗挤压强度提升30%，平时电池放在收纳包和螺丝刀、扳手等工具挤在一起，不会轻易被压变形挤坏内部电芯。壳体表面的三条斜向凹槽，也不是装饰纹理，是手持插拔时的防滑结构，飞手手上沾了汗或者草地的露水时，插拔电池不会打滑脱手。很多人没注意到的是壳体上的散热槽设计，FPV大油门飞行时电池放电倍率能到100C以上，电芯瞬时发热很明显，我在建模时在壳体对应电芯发热核心的位置，做了隐藏式的通风槽，飞行时机身的迎面气流能顺着槽流过壳体表面带走热量，不会因为全密封结构导致热量积聚会触发电池过热保护，同时通风槽做了迷宫式结构，草地上飞的时候草屑、灰尘不会直接进到壳体内部接触电芯，避免短路风险。

　　再讲安装尺寸的边界，整个电池的外形尺寸严格匹配大疆FPV机身的电池仓容差，长宽高的公差控制在±0.1mm，插入后电池端面和机身仓口的间隙不超过0.2mm，不会出现突出或者凹进太多影响飞行气动的情况；电池底部的触点避让槽深度做了2.3mm，刚好能容纳机身的供电弹片，插入后弹片的压缩量在0.8mm，既能保证接触电阻稳定在0.5mΩ以内，大电流放电时不会因为接触不良打火烧蚀触点，也不会因为压缩量太大导致弹片疲劳失去弹性。之前帮模友排查过不少飞行断电的故障，近四成都是电池触点配合不好，大电流时接触电阻骤升发热导致的，所以这个位置的尺寸我前后调整了五次，打了七版3D打印样件装机实测才最终定下来。

　　还有个容易被忽略的细节，电池壳体的边角全部做了R2的圆角处理，一方面炸机落地时圆角能分散冲击力，不会像直角那样磕一下就裂，另一方面平时拿取电池时也不会划伤手或者划破收纳包的隔层。整个模型的结构完全按照量产件的注塑工艺要求做的设计，所有筋位的厚度都不超过主体壁厚的0.6倍，量产注塑时不会出现表面缩痕，卡扣、导向槽的位置都做了足够的脱模斜度，不需要做复杂的抽芯结构就能开模生产，不管是做备用件替换，还是做改装电池的壳体参考，都能直接拿来用，不需要再做太多工艺调整。平时飞FPV的人都知道，电池是整个飞行系统里最不能出问题的部件，结构上的一点小瑕疵，可能就会导致几千块的设备炸机，所以做这个结构的时候，每一个尺寸、每一处加强筋、每一个倒角，都是结合实际飞行的故障反馈反复调整的，不是照着外观随便描个外形的样子货。
