大疆FPV无人机P1射频板压铸件结构

在消费级航拍无人机的硬件体系中，射频模块承担着图传信号收发、遥控指令交互的核心功能，其配套的结构安装件直接决定了高频信号工作的稳定性，以及整机在高速飞行、复杂工况下的硬件可靠性。这款对应大疆FPV机型的P1射频板压铸件，是专门为射频板提供安装承载、电磁屏蔽与结构防护的一体化金属构件，在整机的信号链路布局中处于核心位置。

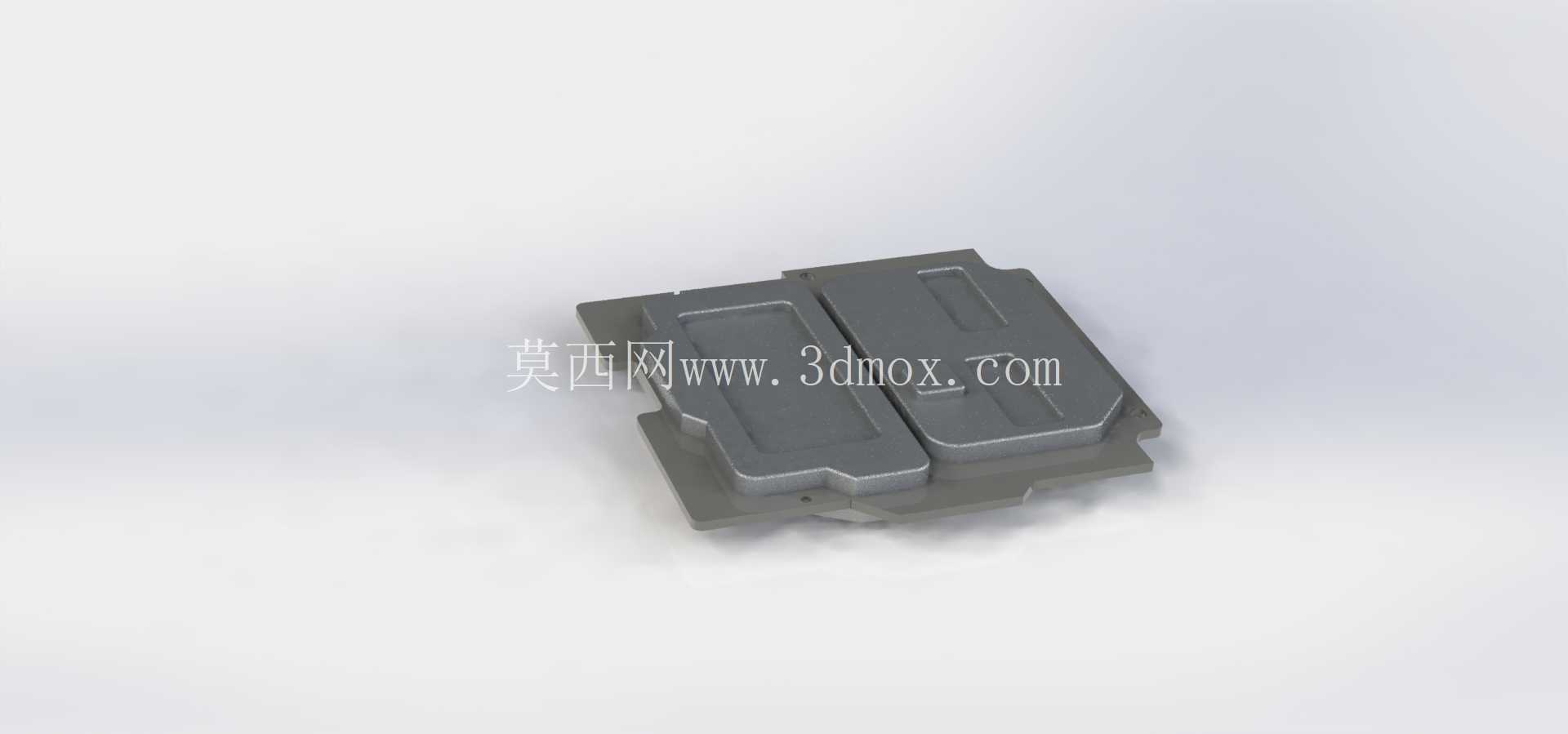

从实际装机场景来看，FPV类无人机追求第一视角飞行的低延迟体验，飞行过程中经常会遇到大机动过载、气流冲击、温差变化等复杂工况，射频板作为高频信号处理单元，既不能出现安装松动导致的信号接触不良，也需要金属壳体提供基础的电磁屏蔽，避免图传信号受到机身内电调、电机等强电磁部件的干扰。这款压铸件采用一体化压铸成型工艺，整体为双仓对称布局，刚好匹配P1射频板的双路信号处理模块的安装需求，仓体内部的限位筋位完全贴合射频板的外形轮廓，装配时不需要额外做结构调整，就能实现板件的精准定位，避免飞行过程中板件移位导致的信号链路故障。

设计层面上，这款压铸件充分考虑了无人机轻量化与结构强度的平衡，整体壁厚控制在均匀区间，既不会因为壁厚过大增加整机起飞重量，影响FPV飞行的机动性与续航表现，也不会因为壁厚不足导致结构刚性不足，在炸机、硬着陆等极端工况下出现变形，挤压损坏内部的射频电路板。构件边缘的安装凸台预留了标准的螺丝固定孔位，孔位位置与机身机架的安装点位完全匹配，装配时可以直接通过螺丝将整个射频组件固定在机架的指定安装区域，不需要额外设计转接支架，减少了整机的装配工序与额外零件数量。构件表面的平整度经过严格控制，和射频板接触的平面平面度公差控制在合理范围，既可以保证板件安装后贴合紧密，提升散热效率，也能避免因为平面度不足导致板件安装后出现应力变形，影响板上高频元器件的工作精度。

从安装边界来看，这款压铸件的整体外形尺寸和FPV机身前部的设备舱内部空间完全适配，安装后不会和周边的飞控模块、电池仓、摄像头组件产生结构干涉，构件边缘的倒角处理充分考虑了装配过程中的操作便利性，不会出现锐边划伤操作人员或者损坏周边线材的问题。压铸件的分模线位置经过优化处理，全部设置在构件的非安装面与非接触面，不会影响板件安装的贴合度，也不会出现多余的飞边影响整机的内部装配精度。在实际使用过程中，金属材质的压铸件还可以充当射频板的散热载体，将射频板工作时产生的热量快速传导到机身结构上，通过飞行过程中的气流带走热量，避免长时间高功率图传工作时射频板出现过热降频，影响图传距离与信号稳定性。

针对FPV飞行中常见的振动工况，这款压铸件的结构设计做了针对性的刚性优化，整体的固有频率避开了电机转动的常见振动频率区间，避免飞行过程中出现共振现象，导致射频板接插件松动、信号传输中断。仓体内部的避让槽位精准对应射频板上的接插件、电容、芯片等凸起元器件，装配时不会出现元器件被压损的情况，同时预留的走线槽位可以让射频连接线规整排布，避免线材被挤压导致的信号损耗。整个构件没有多余的冗余结构，每一处的结构设计都服务于射频板的安装固定、防护、散热与屏蔽需求，完全匹配FPV无人机对内部结构件紧凑、可靠、轻量化的设计要求，能够在高速穿越、大机动飞行的场景下持续稳定为射频模块提供可靠的结构支撑，保障图传与遥控信号的稳定传输。
