小型四旋翼航拍无人机结构设计

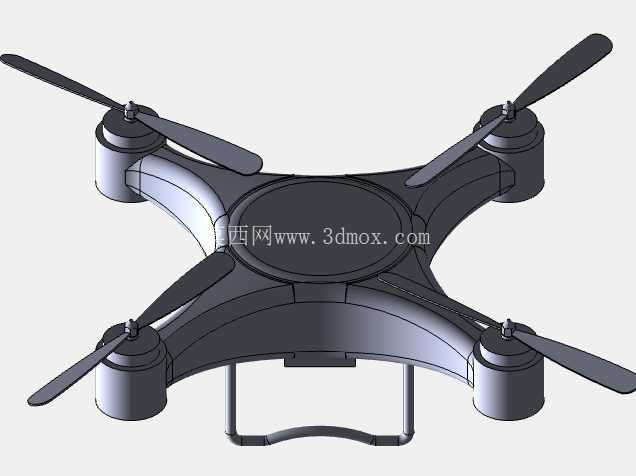

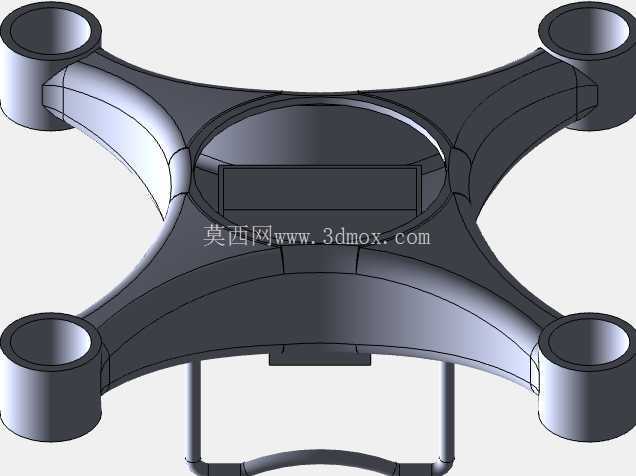

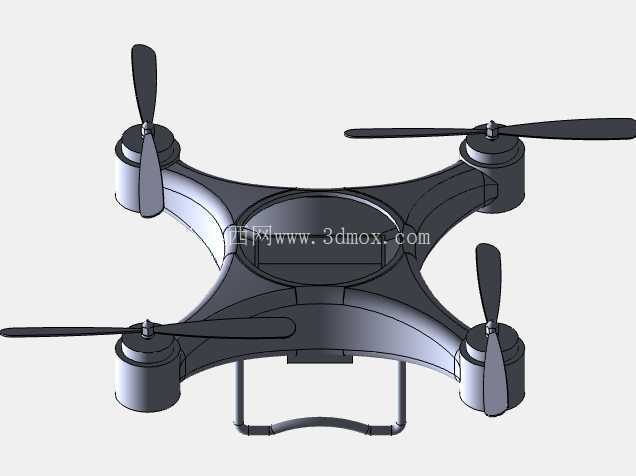

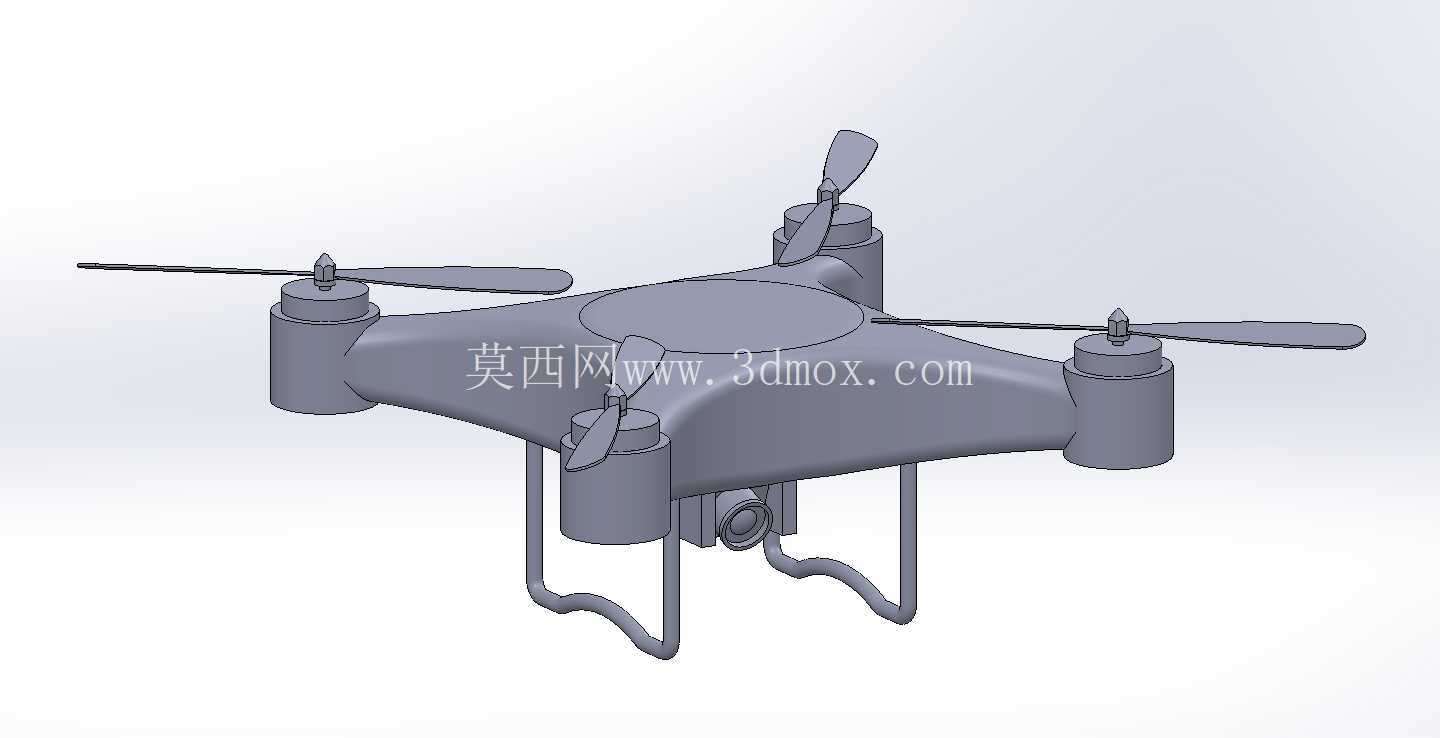

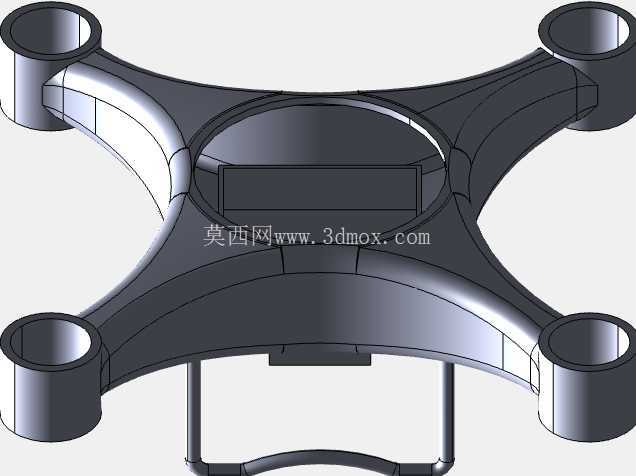

这款150*150mm规格的小型四旋翼飞行器，在结构设计阶段就充分考虑了多场景下的使用边界，整体外轮廓控制在150mm见方的范围内，机臂与机身采用一体化压铸成型思路，没有额外的拼接装配缝隙，既降低了整机结构重量，也减少了飞行过程中连接部位的振动传递，避免振动传导至机载摄像头影响成像清晰度。起落架采用弧形弯折的一体式支架设计，支架底部的接触宽度经过反复校核，在硬质地坪、草地、轻微起伏的粗糙表面降落时都能保持稳定支撑，不会出现侧翻磕碰机身底部摄像头的情况，支架与机身的连接位置做了局部加厚处理，应对降落瞬间的冲击载荷时不会出现应力断裂问题。

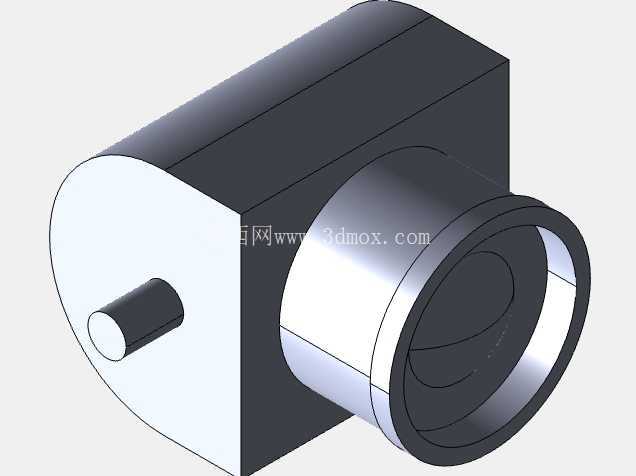

从实际应用场景来看，这个尺寸的飞行器刚好适配小范围低空作业需求，比如室内场馆的结构巡检、小型工地的进度航拍、户外活动的低空跟拍、农林区域的小范围苗情监测，都不需要大尺寸无人机的起降场地，单人手持即可完成起飞准备，飞行过程中产生的气流扰动也远小于大载重行业级无人机，在狭窄空间内穿行时不会因为气流反弹影响飞行姿态稳定性。机身上部的圆形平面区域预留了功能扩展位，既可以作为GPS模块的安装位，也可以加装小型警示灯或者信号增强天线，不需要额外破坏机身外壳结构，底部的摄像头安装位做了下沉式设计，镜头视野不会被起落架遮挡，俯仰角度调节的活动范围内也没有结构干涉，能够覆盖正前方到垂直向下的拍摄视角，满足航测、巡检时的不同拍摄角度需求。

动力布局采用标准的X型四旋翼结构，四个电机安装座位于机臂末端，安装座的同轴度公差在设计时控制在0.1mm以内，避免电机安装偏斜导致的桨叶动平衡问题，减少飞行过程中的异常抖动。桨叶采用快拆式结构的安装接口，日常收纳时可以快速拆下桨叶，减小收纳体积，运输过程中也不会因为挤压导致桨叶变形。机身内部的腔体布局经过合理规划，电池仓位于机身重心位置，更换电池时不会影响整机的重心配平，飞控板、电调的安装位都预留了减震泡棉的安装间隙，能够过滤飞行过程中的高频振动，保证飞控传感器的采样数据准确。

在结构强度校核阶段，针对机臂的受力情况做了专项优化，机臂从机身到电机座的位置做了渐变壁厚处理，靠近机身的位置壁厚更大，能够承受飞行过程中的弯矩载荷，靠近电机座的位置适当减小壁厚，降低末端重量，提升飞行响应灵敏度。机身外壳的曲面过渡都做了圆角处理，没有尖锐的棱角，既能够降低飞行过程中的风阻，也能避免日常搬运、使用过程中划伤操作人员。整机的安装边界经过反复核对，所有外露部件都没有超出150*150mm的正方形外轮廓，收纳时可以直接放入对应尺寸的便携防护盒，不需要额外拆卸除桨叶外的其他部件，外出作业时的携带便利性大幅提升。

从功能实现的角度来看，这款飞行器的结构设计完全服务于实际使用需求，没有多余的装饰性结构，每一处曲面、每一个安装位都有对应的功能考量：机身侧面的细微凹槽是散热风道的一部分，飞行过程中产生的气流可以顺着凹槽带走电调、电池工作产生的热量，避免长时间飞行时内部温度过高；起落架的弧形结构除了支撑作用外，还能在发生轻微碰撞时产生一定的弹性形变，吸收碰撞能量，减少冲击力传递到机身内部的精密元器件；电机座周围的微小凸边是桨叶保护罩的安装接口，在室内人员密集区域飞行时，可以快速加装桨叶保护罩，避免桨叶碰到障碍物或者人员，提升使用安全性。
